(;´・ω・) テイクダウンのクセがすごい・・・

リリーフバルブというパーツのせいで

JACの収集に加速がついた2012年のワタシ









そして2挺目のJACとなった

M16A2 DX







今回は少し、内部の構造について

解説をしてまいりましょう。





ワショーイ

(*/・ω・)/ミ









テイクダウンは、

実銃同様に「テイクダウンピン」を

抜いて行うんですケド・・・




f:id:DELTAELITE-10mmAUTO:20210418040555j:image

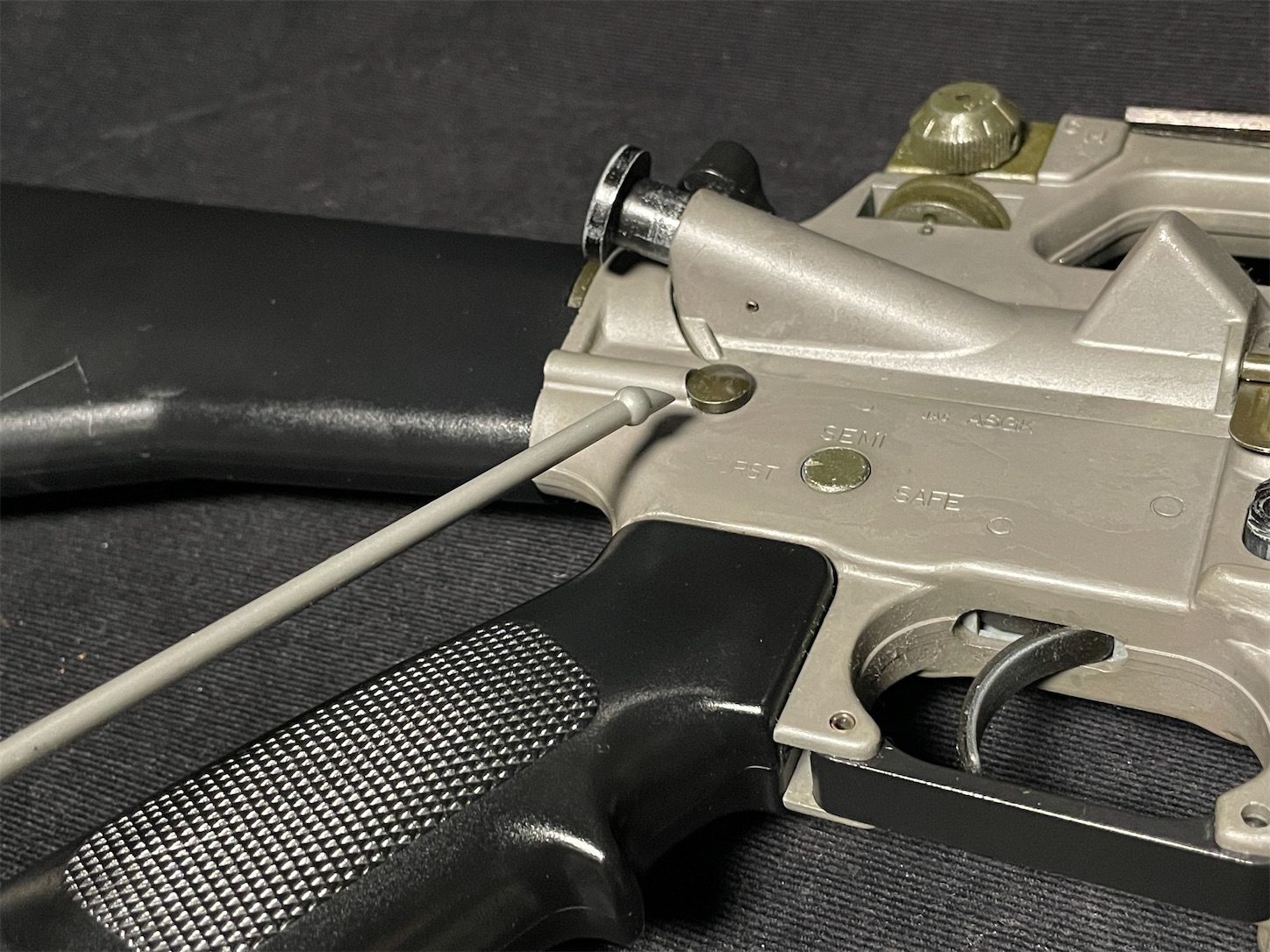

リアのピン ↑

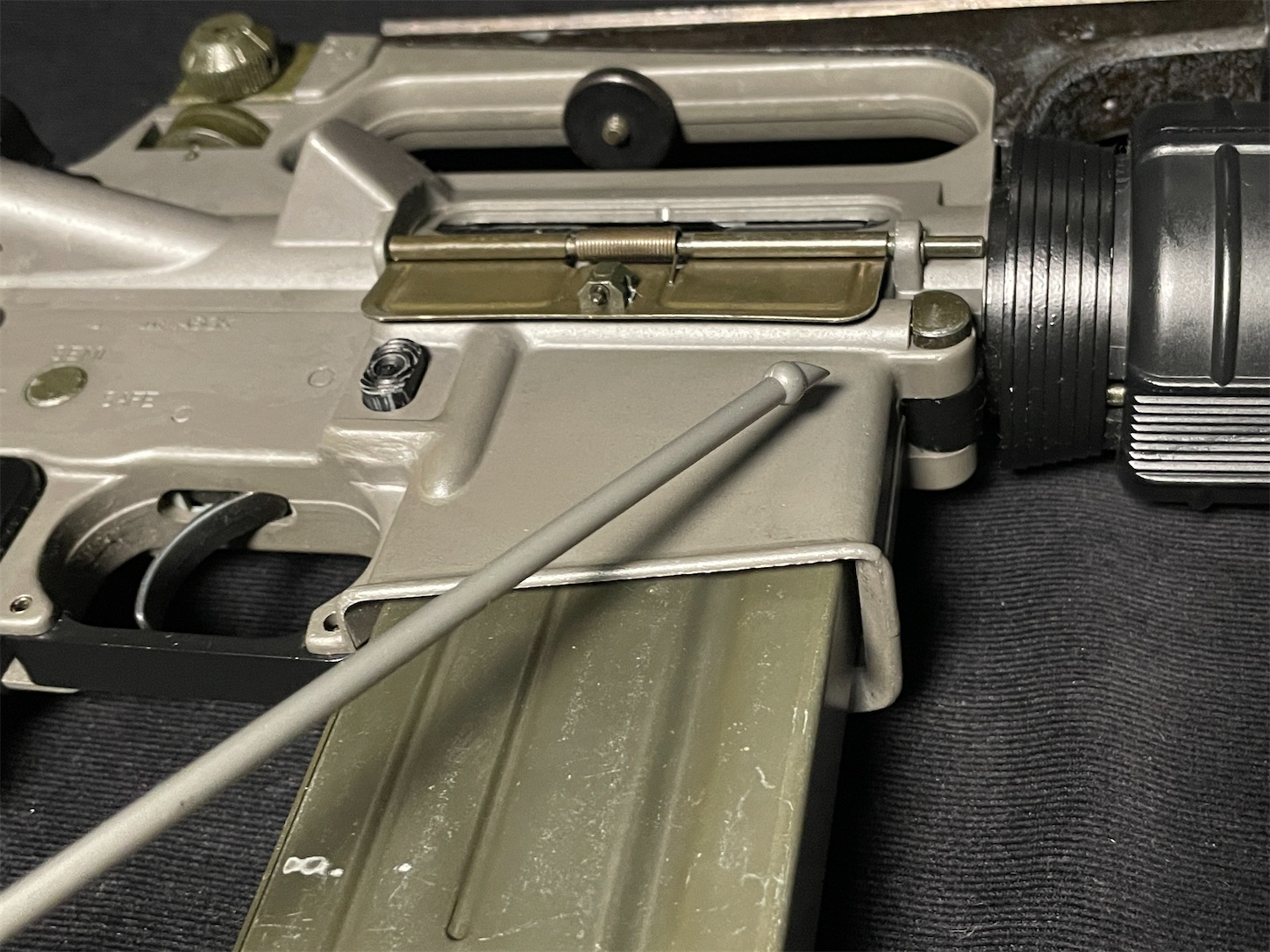

⇓ フロントのピン


f:id:DELTAELITE-10mmAUTO:20210418040651j:image





普通、皆さんの良く知るテイクダウンは



①まずはリアのピンを抜いて

②フロントをヒンジの様にして

③ボルトを引き抜き

④フロントのピンを抜いて上下分離



だと思うんですケド

この銃はちょっと違うんですよ。







(;´・ω・)

クセがすごい





まず、レシーバーピンは

前後同時に抜かなければなりません。


f:id:DELTAELITE-10mmAUTO:20210418040540j:image



普通なら後ろから分離するのですが、

JAC M16は最初にフロントを持ち上げます。

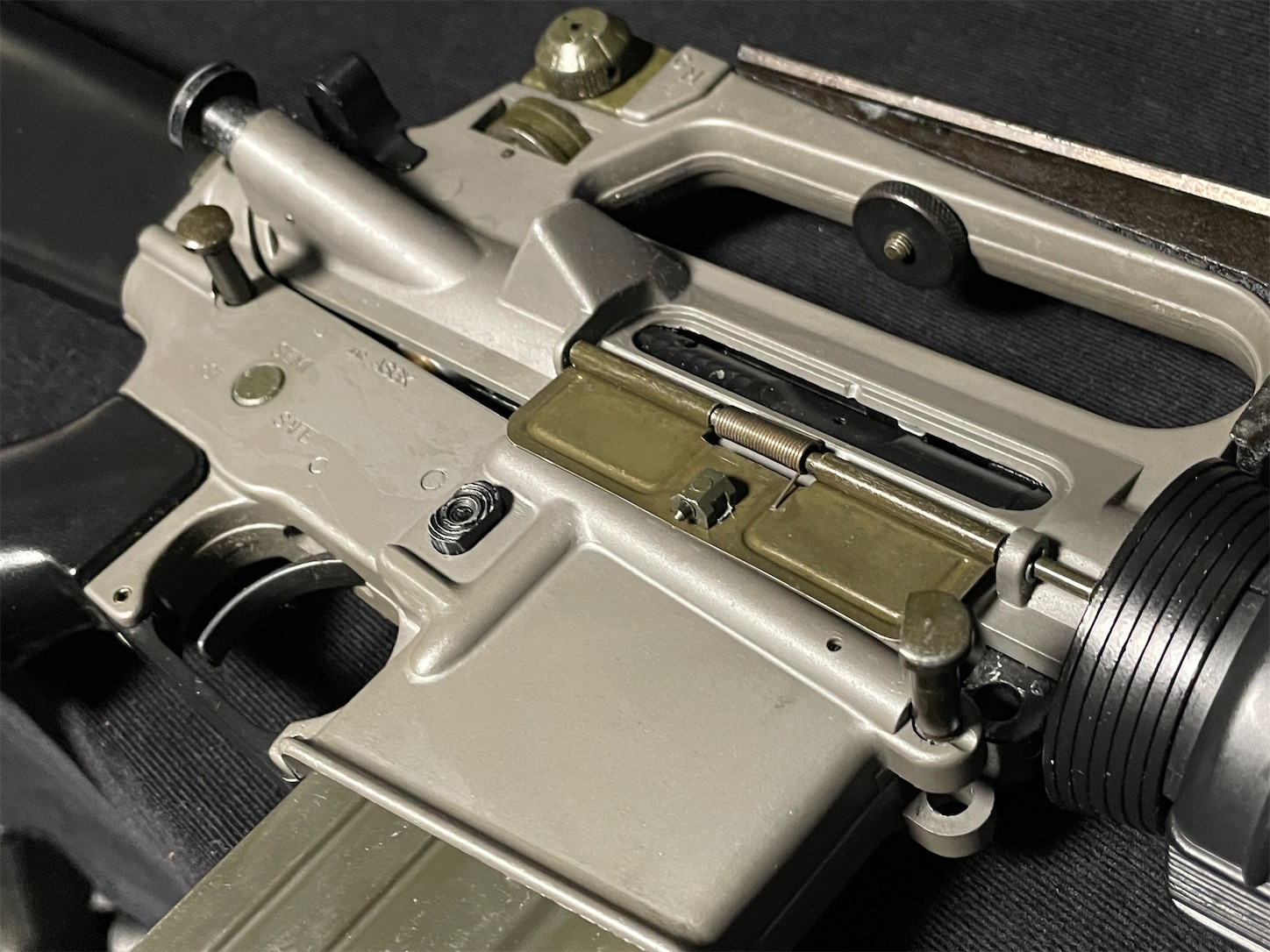

f:id:DELTAELITE-10mmAUTO:20210418040606j:image



少し持ち上がったら、

銃口方向の斜め上に力を入れ

スポッと引き抜きます。



なんでそんな大クセがあるかというと

構造の問題がアリマス。



ストックの基部に、

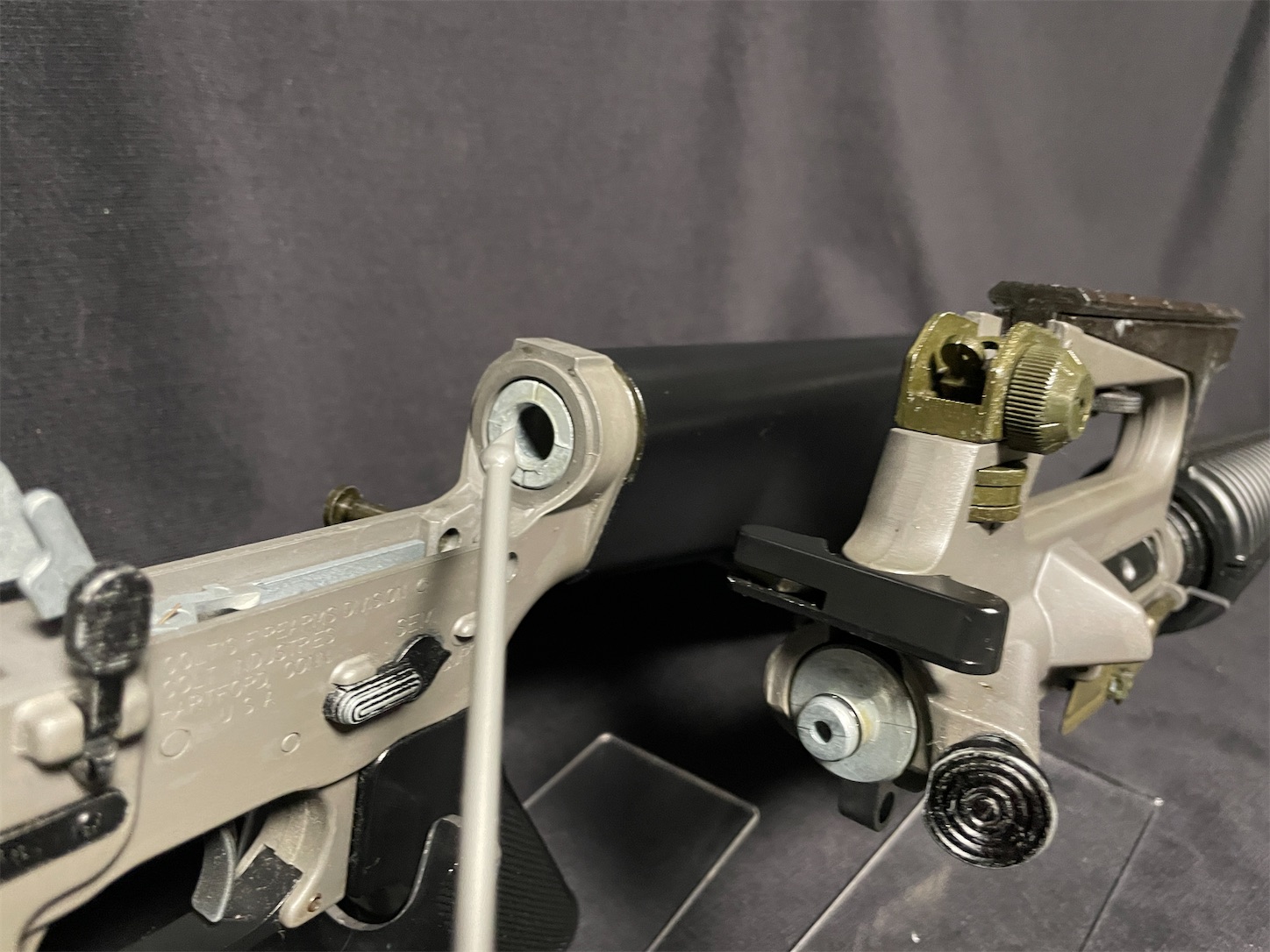

f:id:DELTAELITE-10mmAUTO:20210418040625j:plain



f:id:DELTAELITE-10mmAUTO:20210418040545j:plain



このでっぱりがハマっているからです。

だから前方にしか引き抜けないんです。







上下分離した状態・・・


f:id:DELTAELITE-10mmAUTO:20210418040724j:image



ロアレシーバーを見てみると

何やら突き出た部品・・・

(;´・ω・)なにこれ?




f:id:DELTAELITE-10mmAUTO:20210418040704j:image



これは「カウンター」です。

セミ・2点射・3点射・フルを制御する

装置なのデス。




f:id:DELTAELITE-10mmAUTO:20210418040736j:image



中央の真鍮で出来たパーツの中を

エアが通り、前後に動くのですが、

その動いた回数をこの突き出たパーツで

カウントし、セミ・2・3・フルを

制御するのデス。

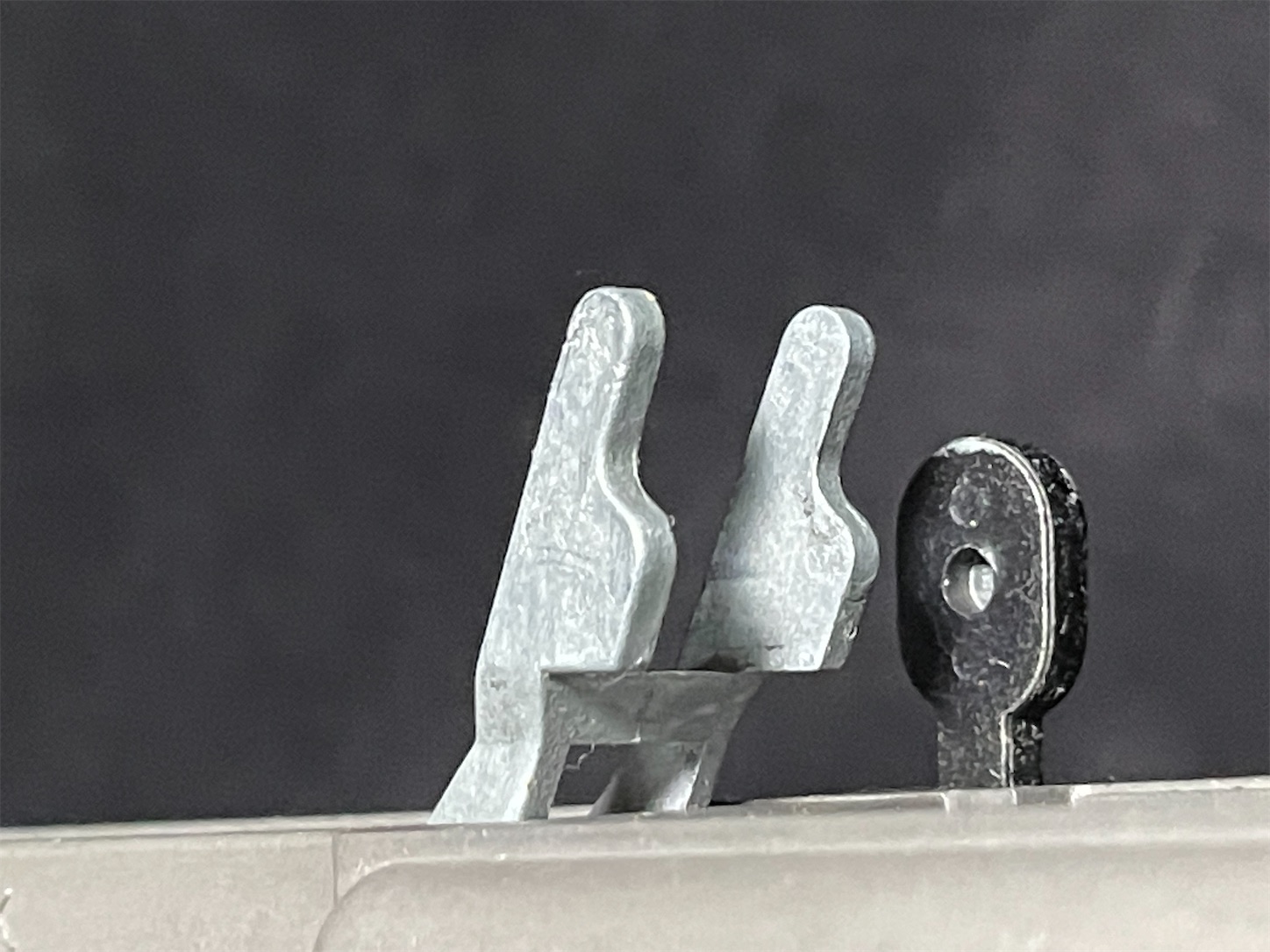

f:id:DELTAELITE-10mmAUTO:20210418040601j:image



現代で言うと何だろう・・・

そうだ!M93Rのバーストカウンター

あれと同じ原理です。





あと、BV式=ホースをつながないと撃てない



・・・ではなく、

一応リキッドチャージも出来るんですよ。

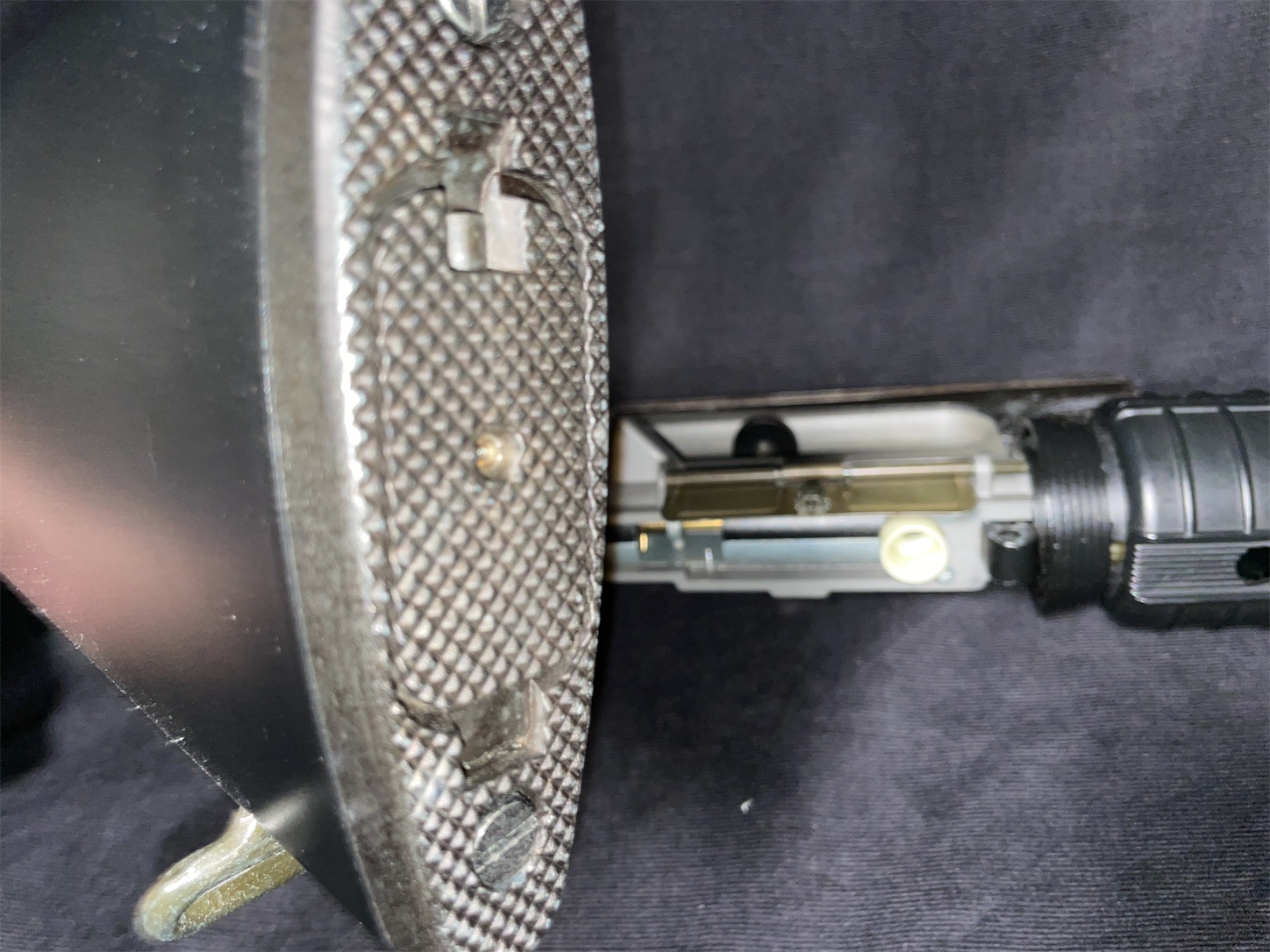

f:id:DELTAELITE-10mmAUTO:20210418040728j:image



まずはストックのパッドプレートから

リキッドチャージでガス注入。

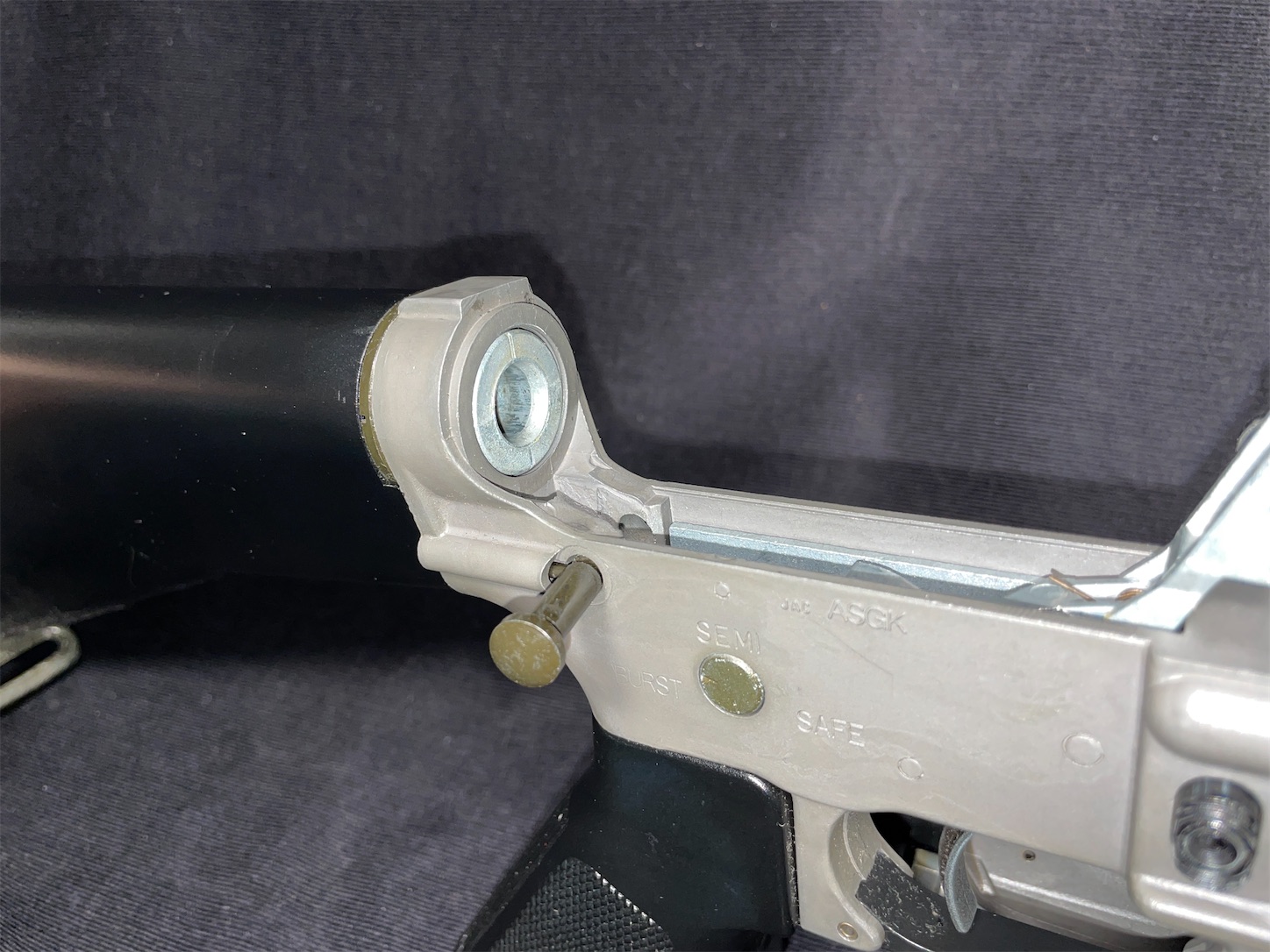

f:id:DELTAELITE-10mmAUTO:20210418040508j:image



実銃でいうリコイルバッファーの位置が

ガスルートになっています。

ココをガスが通り抜け・・・


f:id:DELTAELITE-10mmAUTO:20210418040625j:image



ここからガスが・・・


f:id:DELTAELITE-10mmAUTO:20210418040545j:image



ボルト部分に送られて・・・

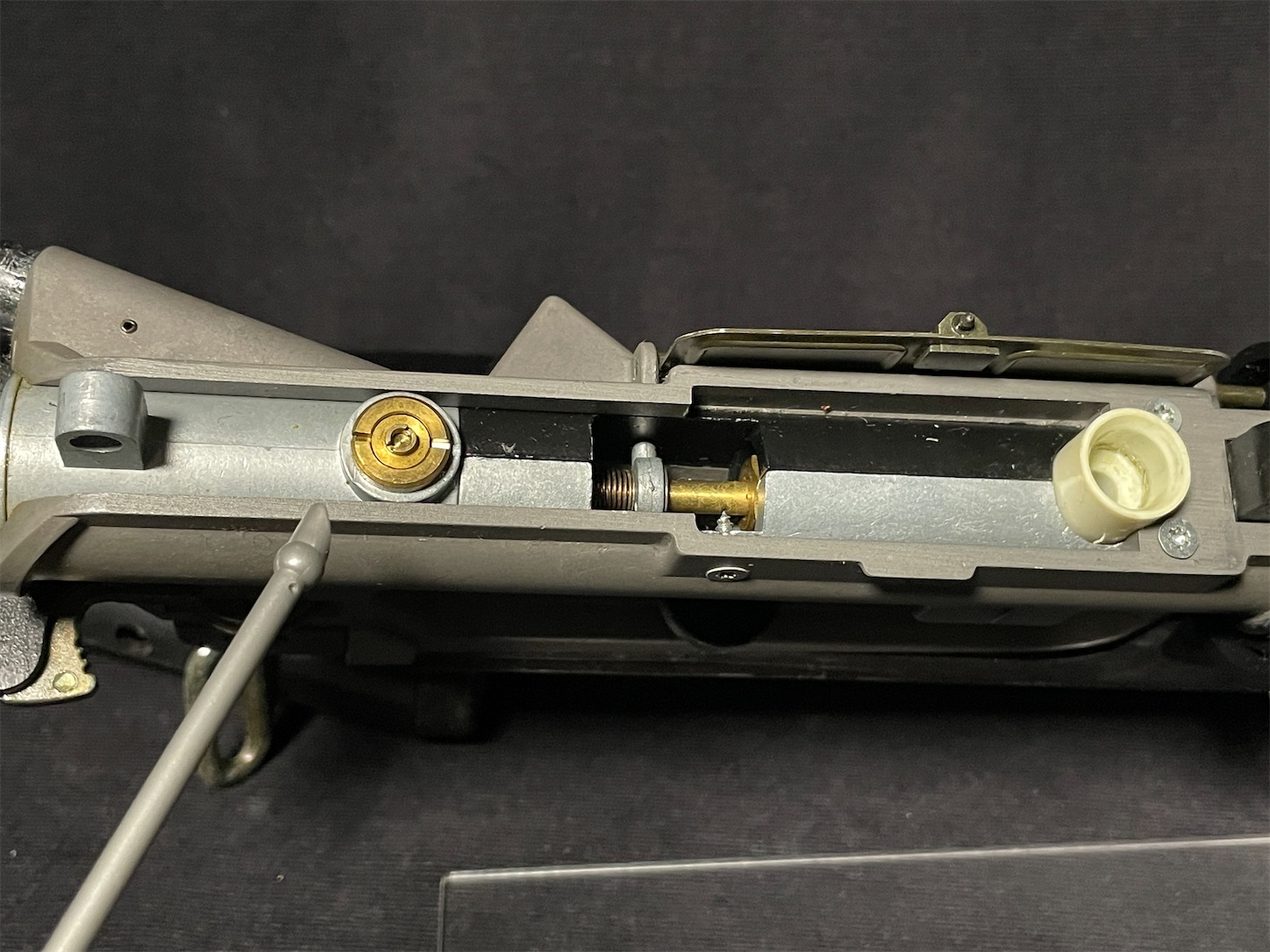

f:id:DELTAELITE-10mmAUTO:20210418040633j:image





この真鍮のパーツが「エアスイッチ」です。










f:id:DELTAELITE-10mmAUTO:20210418040641j:image



トリガーを引くとこのエアスイッチが押され

ガスタンクからチャンバーへエアが充填されます



するとサブチャンバーで保持されたBB弾が

「キャップ」のような状態となり、

チャンバーの中でエア圧が高まります。

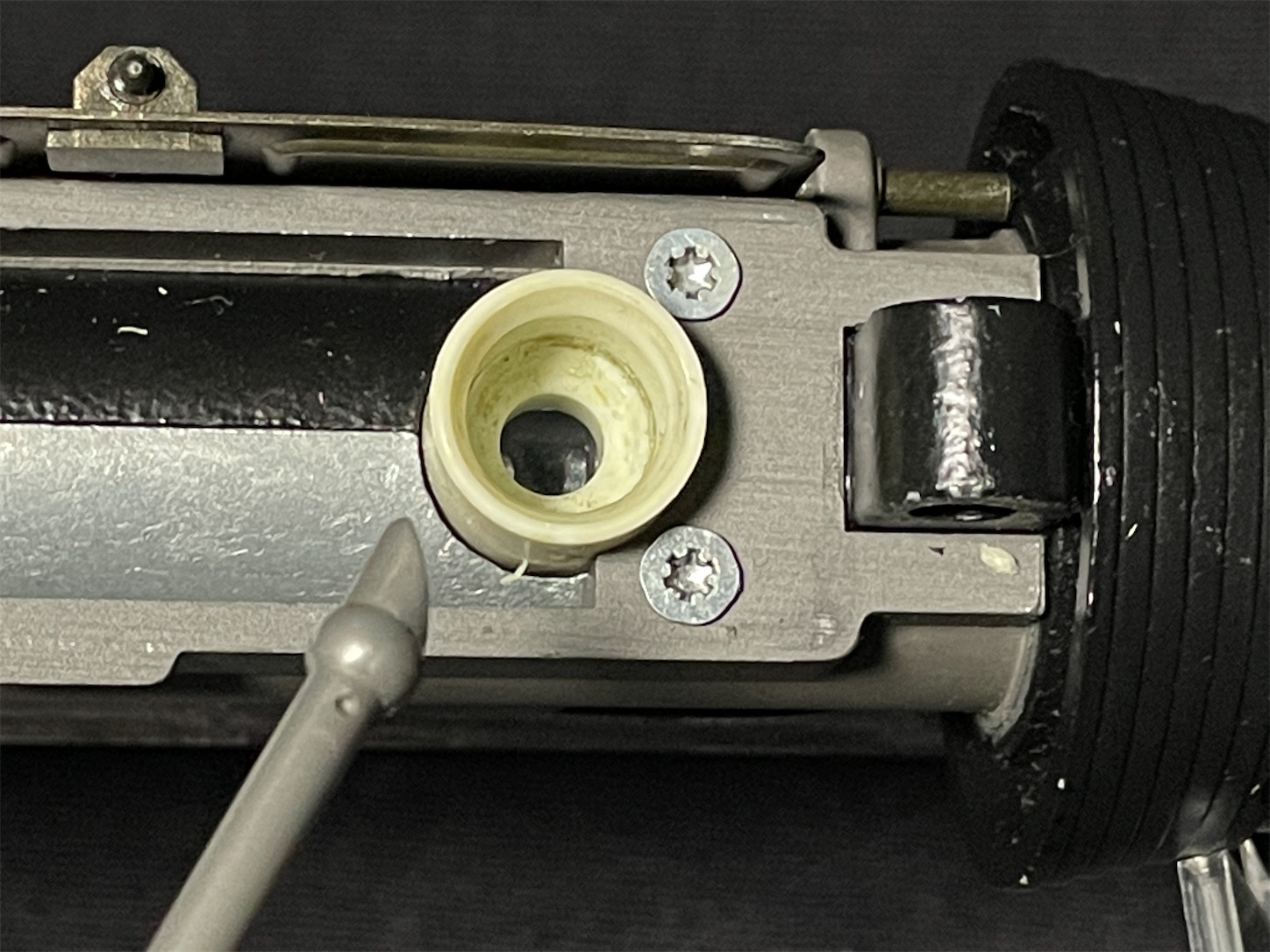

f:id:DELTAELITE-10mmAUTO:20210418040610j:image



エア圧の高まりでサブチャンバーは前進。

一定の位置まで前進したら

BB弾が解放され前方に飛んでいく。







これがBV式ガスガンの仕組みなのですが、

文章だけでは分かりにくいので、

あとでイラストにして解説します。



・・・時間があれば (;´・ω・)







ちなみにこの銃、

BV式ガスガンというのは、

モーターはありません。

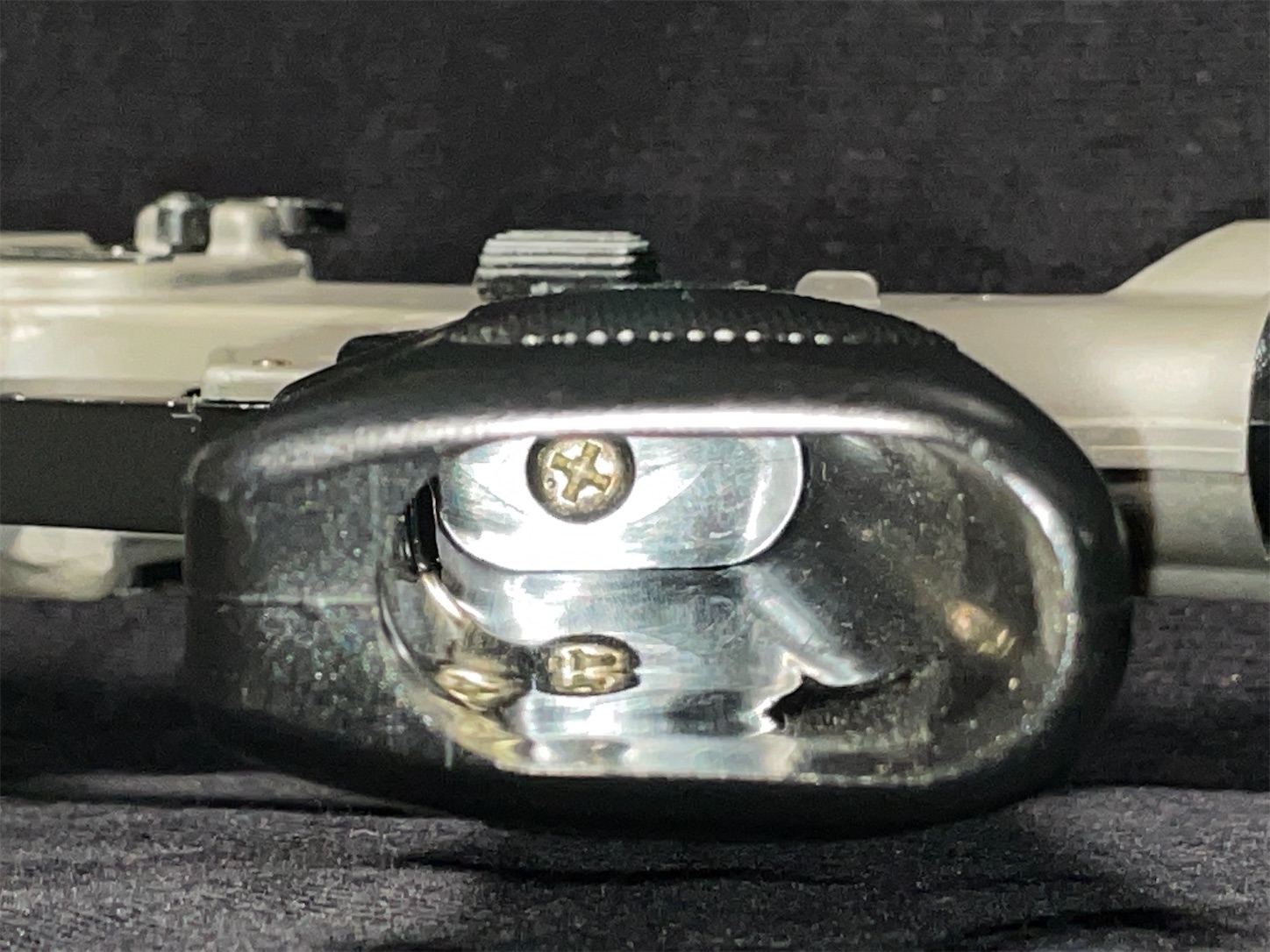

f:id:DELTAELITE-10mmAUTO:20210418040659j:image



 そのためグリップ内はすっきりしてます。



また、ハンマーも無い構造ですので、

作動はとても静かです。



サプレッサーで銃声を抑えても

モーターの作動音が響く電動ガンと違い

作動音が無いBV式ガスガンは、

銃声をサプレッサーで抑え込んでしまうと

非常に静かな銃であります。



つぎの記事では、久々にサブチャンバーを

銃の中に組み込んで、実際に発砲させてみます。



ただし・・・



また撃ってガッカリしてしまう

性能であることは最初から分かっています。

しかしこれは

「記録を残す」という意味での

発砲動画となりマス。



続くのデス

(;´・ω・) 沼・・・
