謝罪 株式会社マルシン工業御中 バレル移植の仕上げに・・・取り掛かるッ!

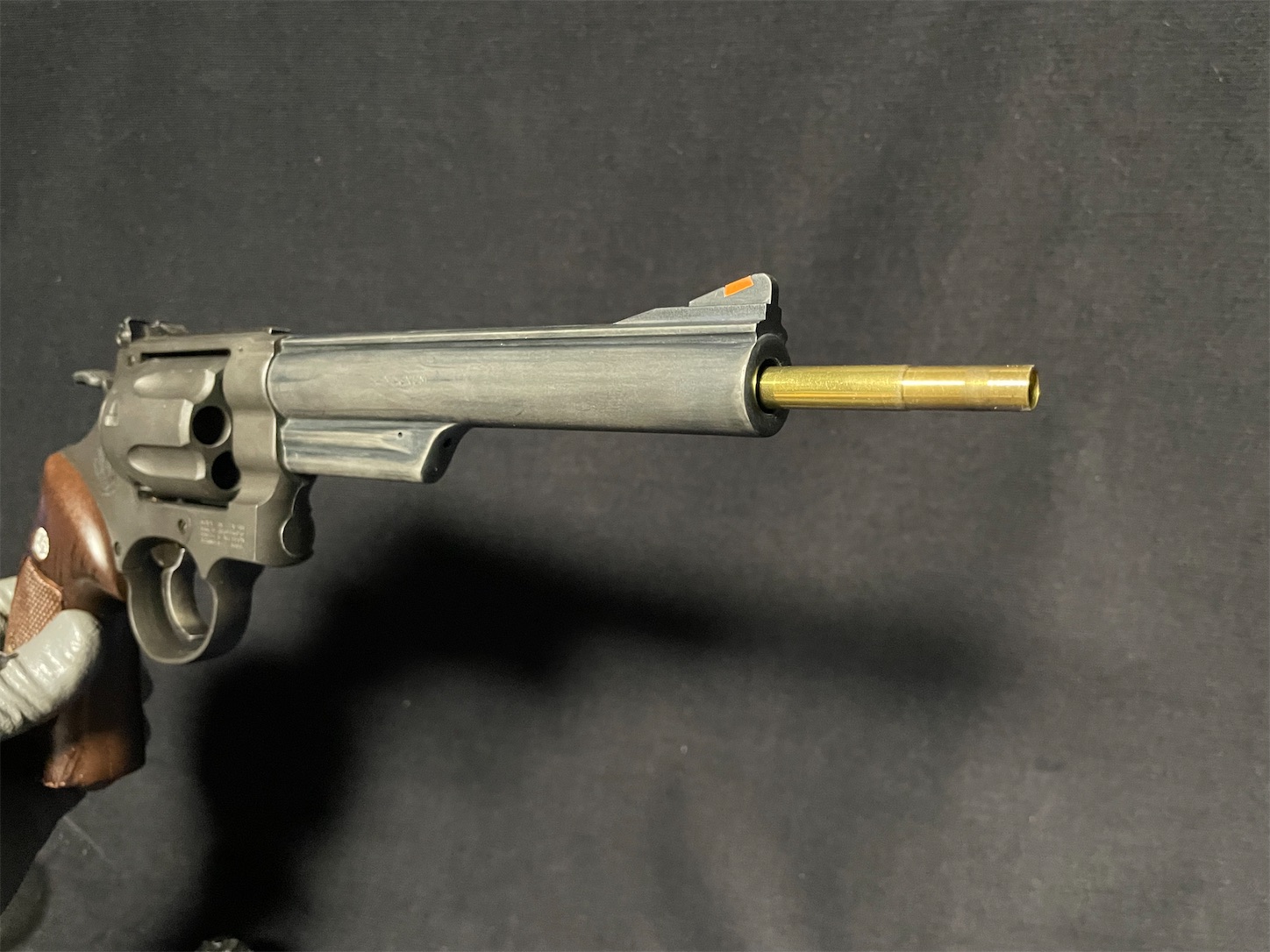

にょきッと生えてる

インナーバレル

(;´・ω・)









f:id:DELTAELITE-10mmAUTO:20220802024304j:image







ココまでくれば完成したも同然。

さぁ・・・最後の仕上げです。






f:id:DELTAELITE-10mmAUTO:20220802024324j:image

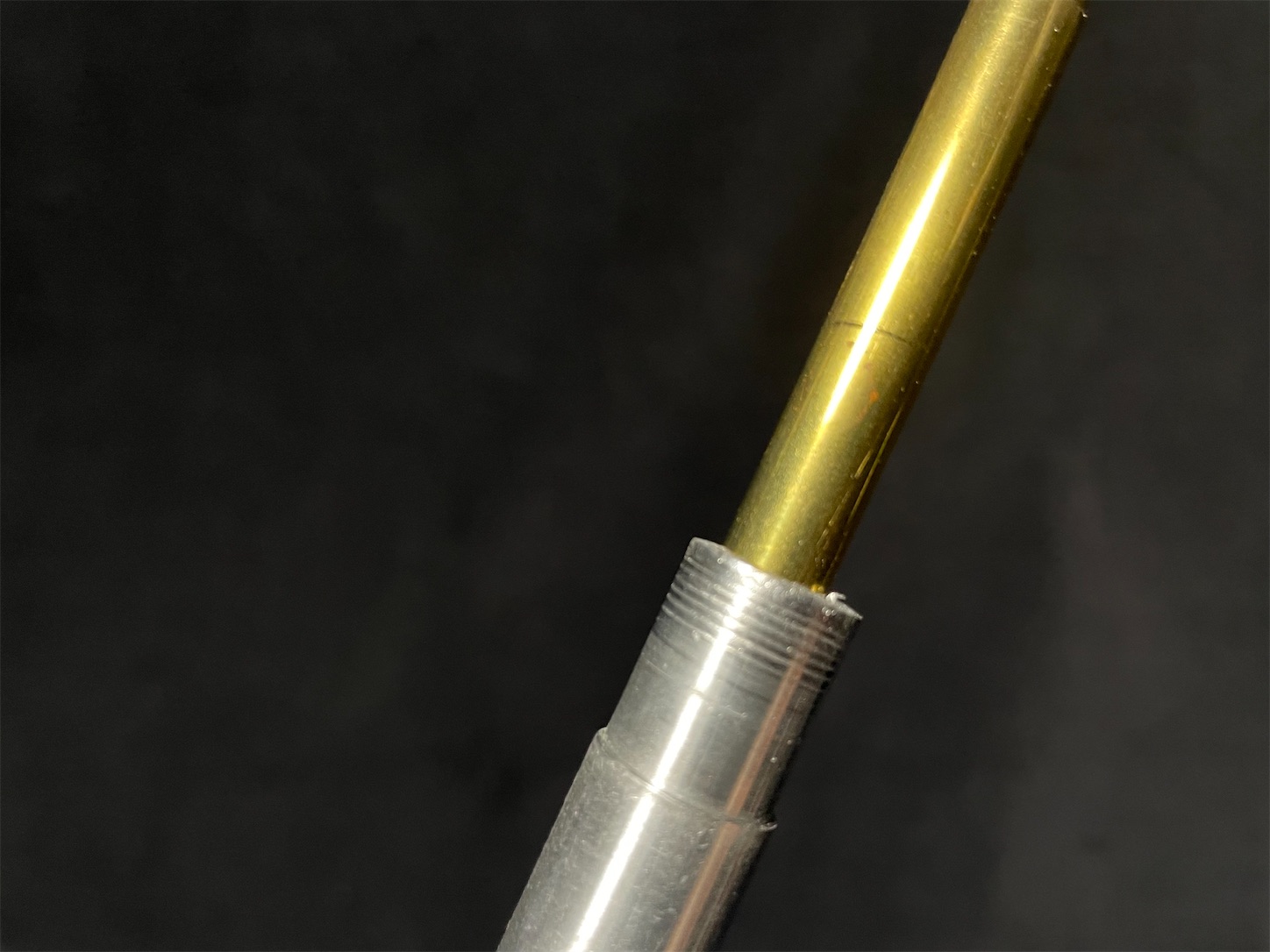

銃口目いっぱいとなる箇所に

カットする位置の罫書を入れます。








f:id:DELTAELITE-10mmAUTO:20220802024238j:image

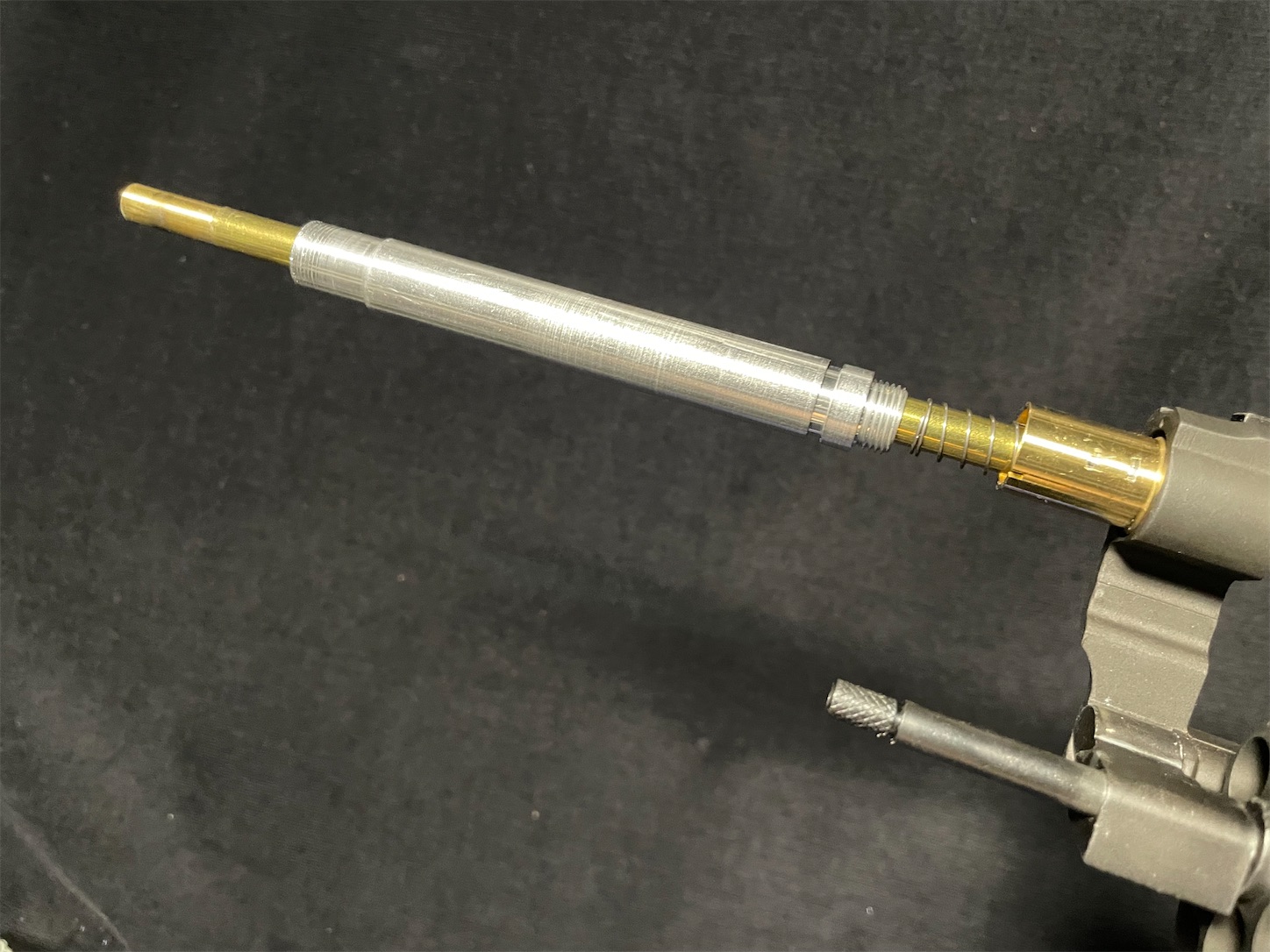

バレルジャケットをいったん外し、






f:id:DELTAELITE-10mmAUTO:20220802024300j:image

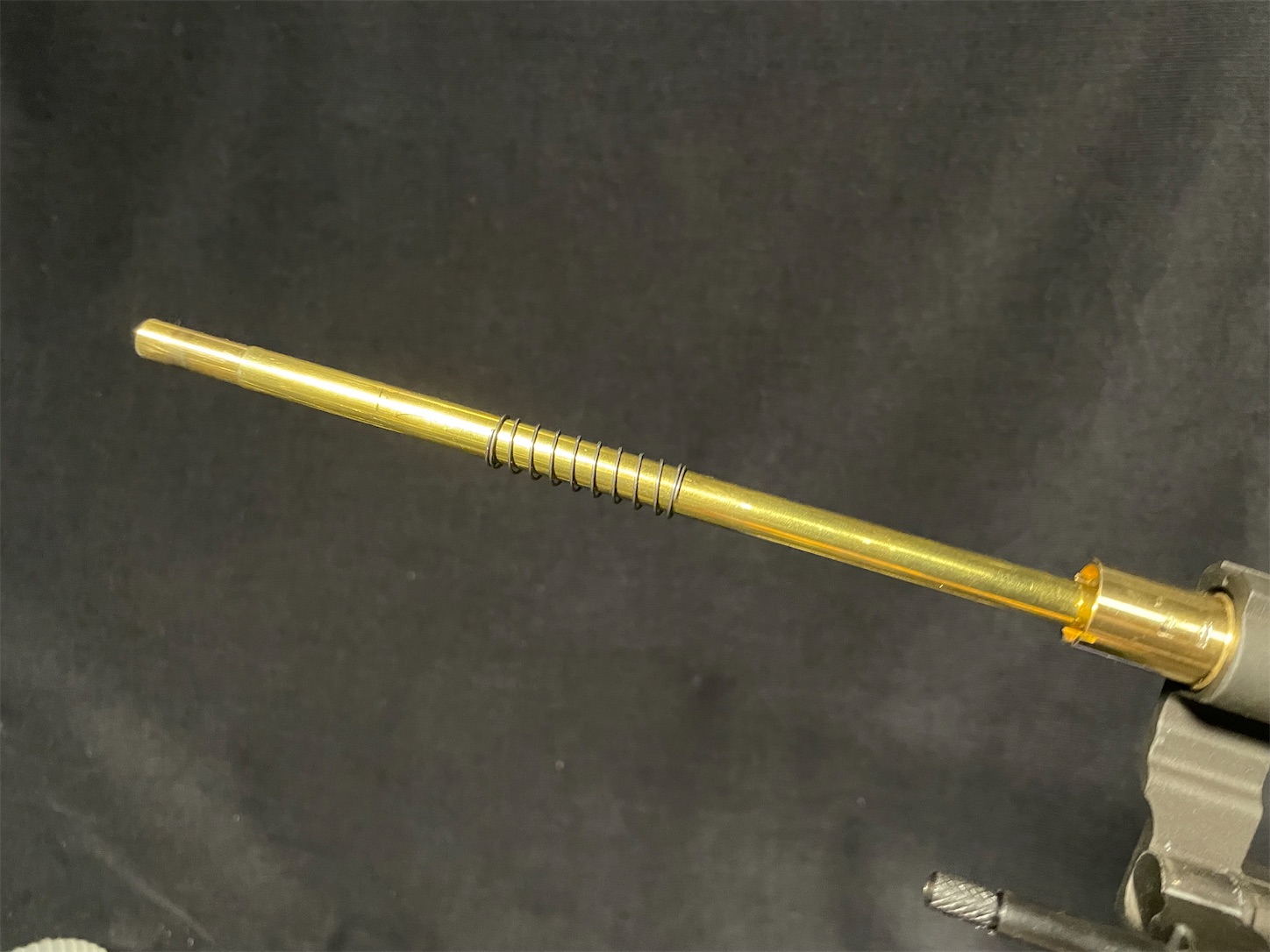

リターンスプリングも一旦外し、










f:id:DELTAELITE-10mmAUTO:20220802024313j:image

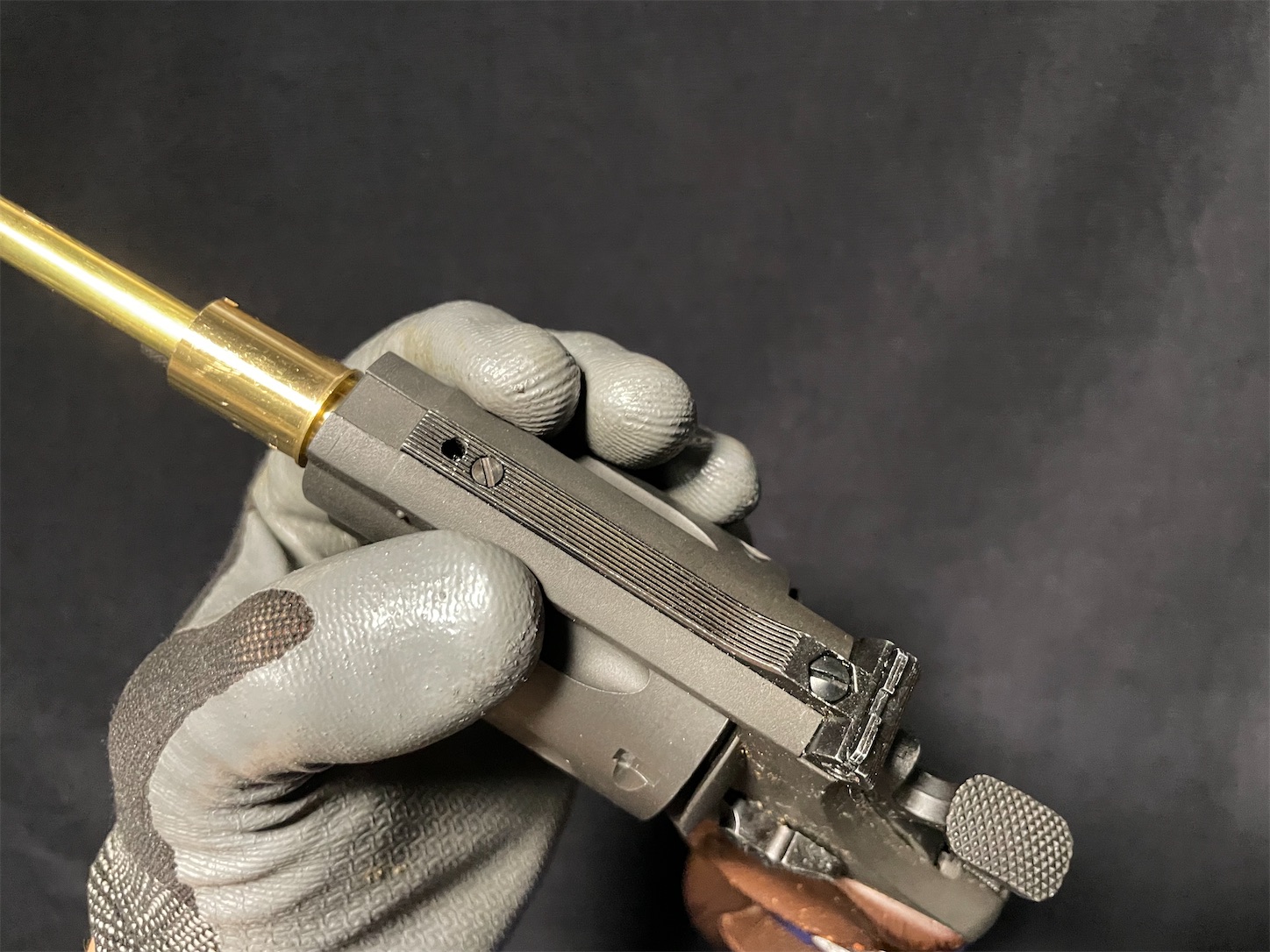

インナーバレルアセンブリを外します。








f:id:DELTAELITE-10mmAUTO:20220802024211j:image

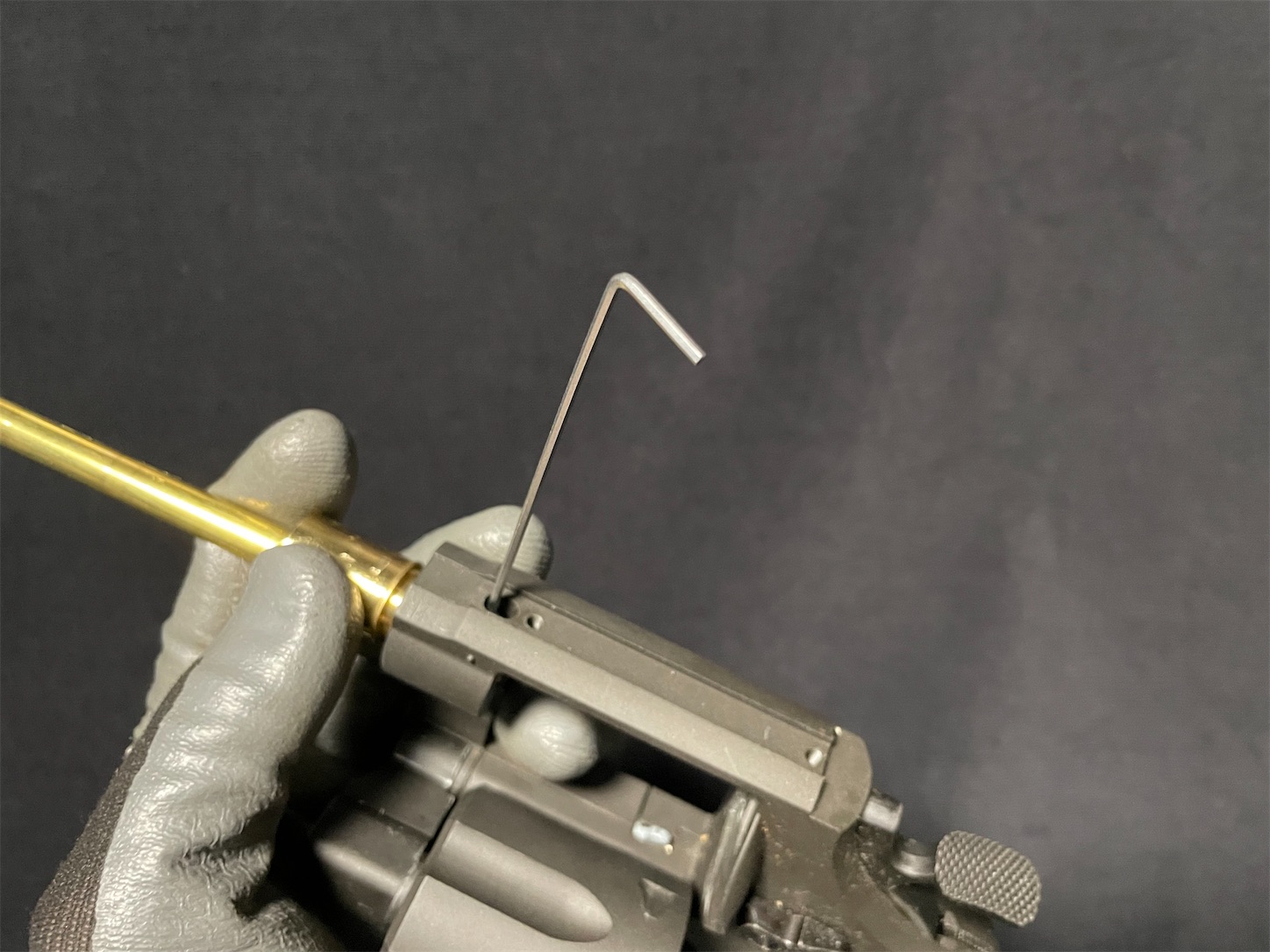

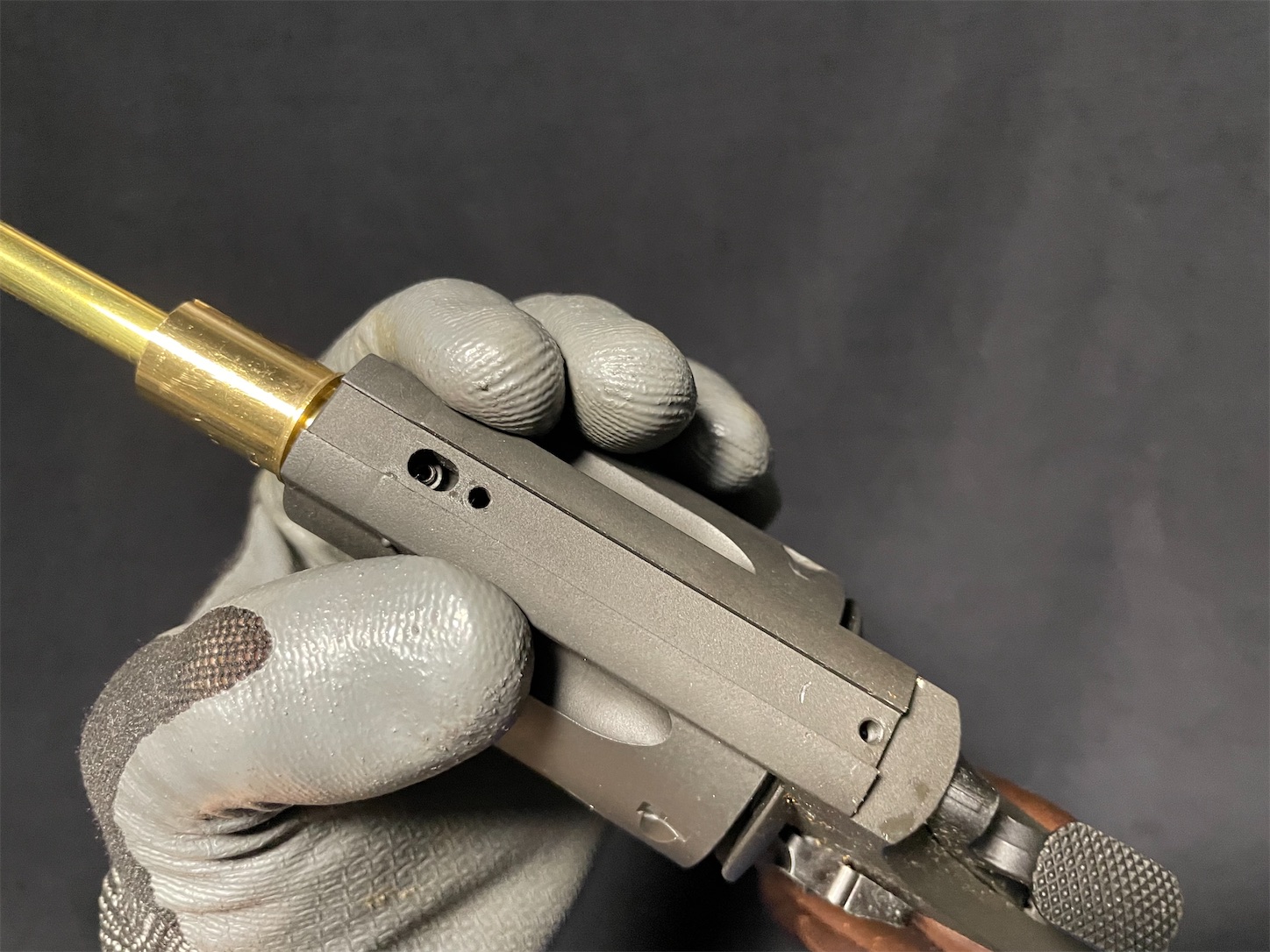

HOP調整用のイモネジを締め込み・・・








f:id:DELTAELITE-10mmAUTO:20220802024255j:image





チャンバーの突起物をなくします






f:id:DELTAELITE-10mmAUTO:20220802024243j:image

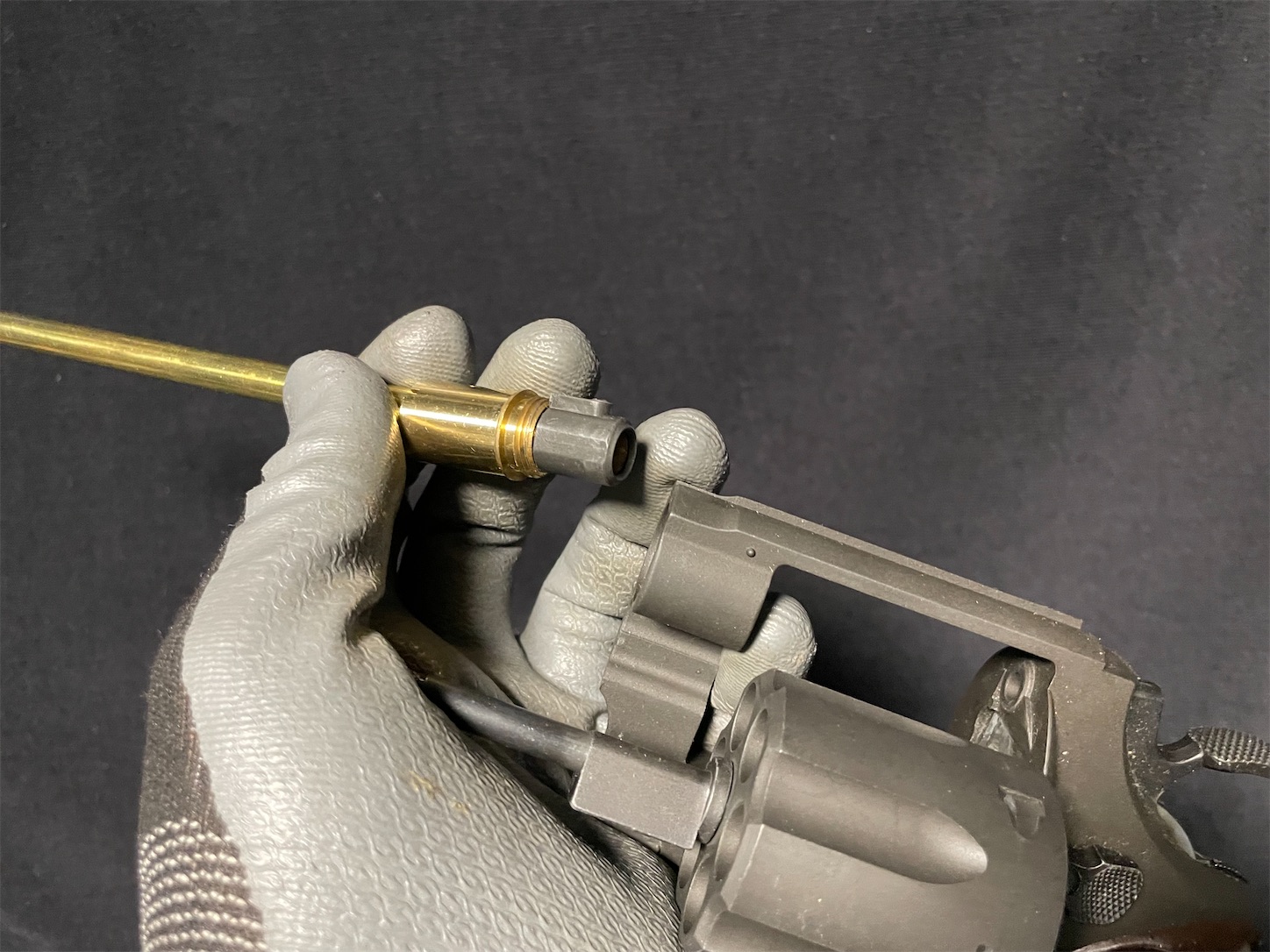

するとチャンバーユニットごと

インナーバレルが前方に引き抜けます。








f:id:DELTAELITE-10mmAUTO:20220802024328j:image

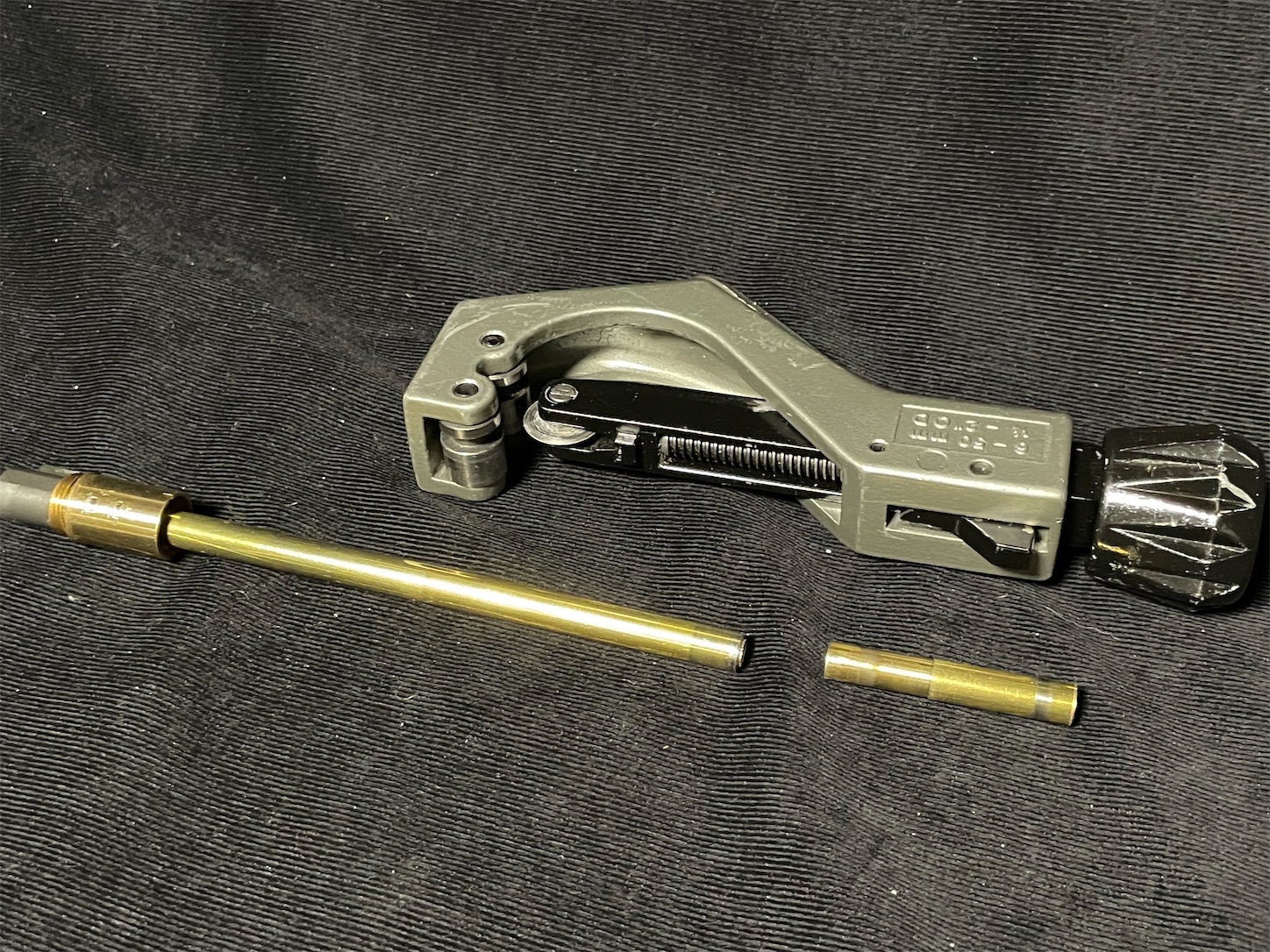

そしてパイプカッターでサクッと切る。








f:id:DELTAELITE-10mmAUTO:20220802024316j:image

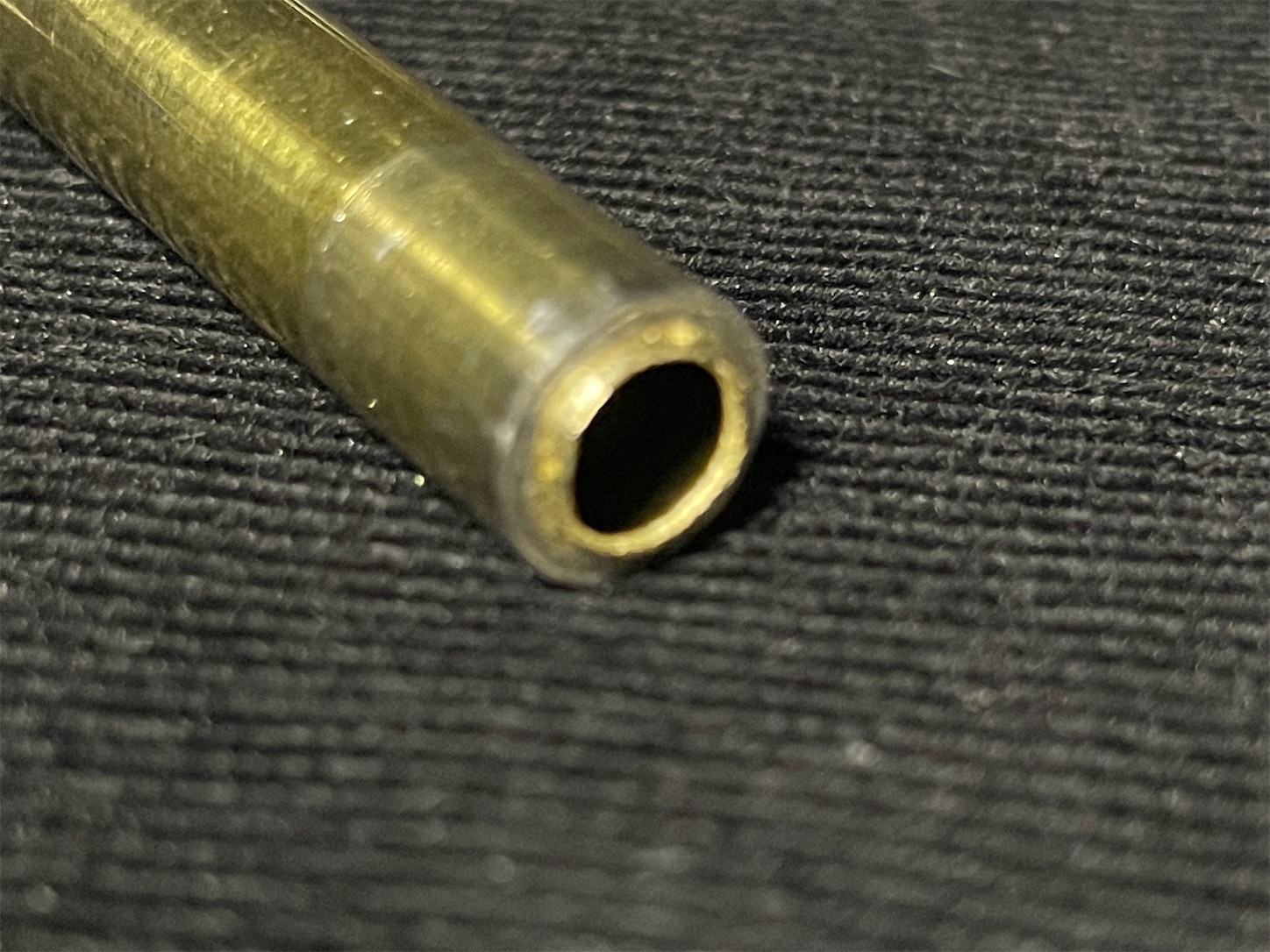

ちなみに切断箇所はバレルが潰れており

このままではBB弾がバレルを通過できません。







そこでリューターでバリを取り

面取りいたします。




f:id:DELTAELITE-10mmAUTO:20220802024231j:image

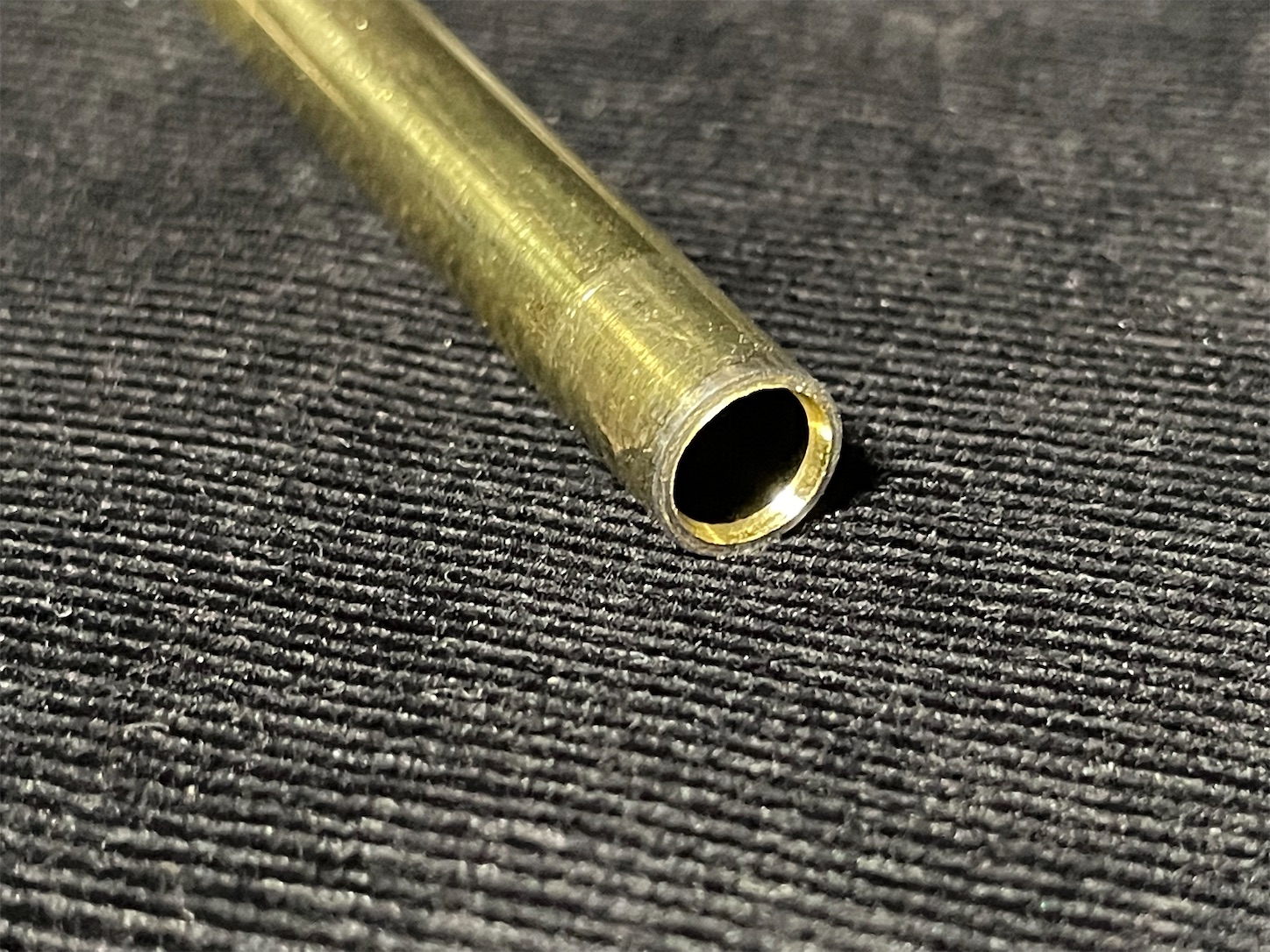

面取り終了。

キレイにテーパーが出来ましたね。

この面取りはタングステンの刃を使い

低回転で仕上げていきます。






f:id:DELTAELITE-10mmAUTO:20220802024225j:image

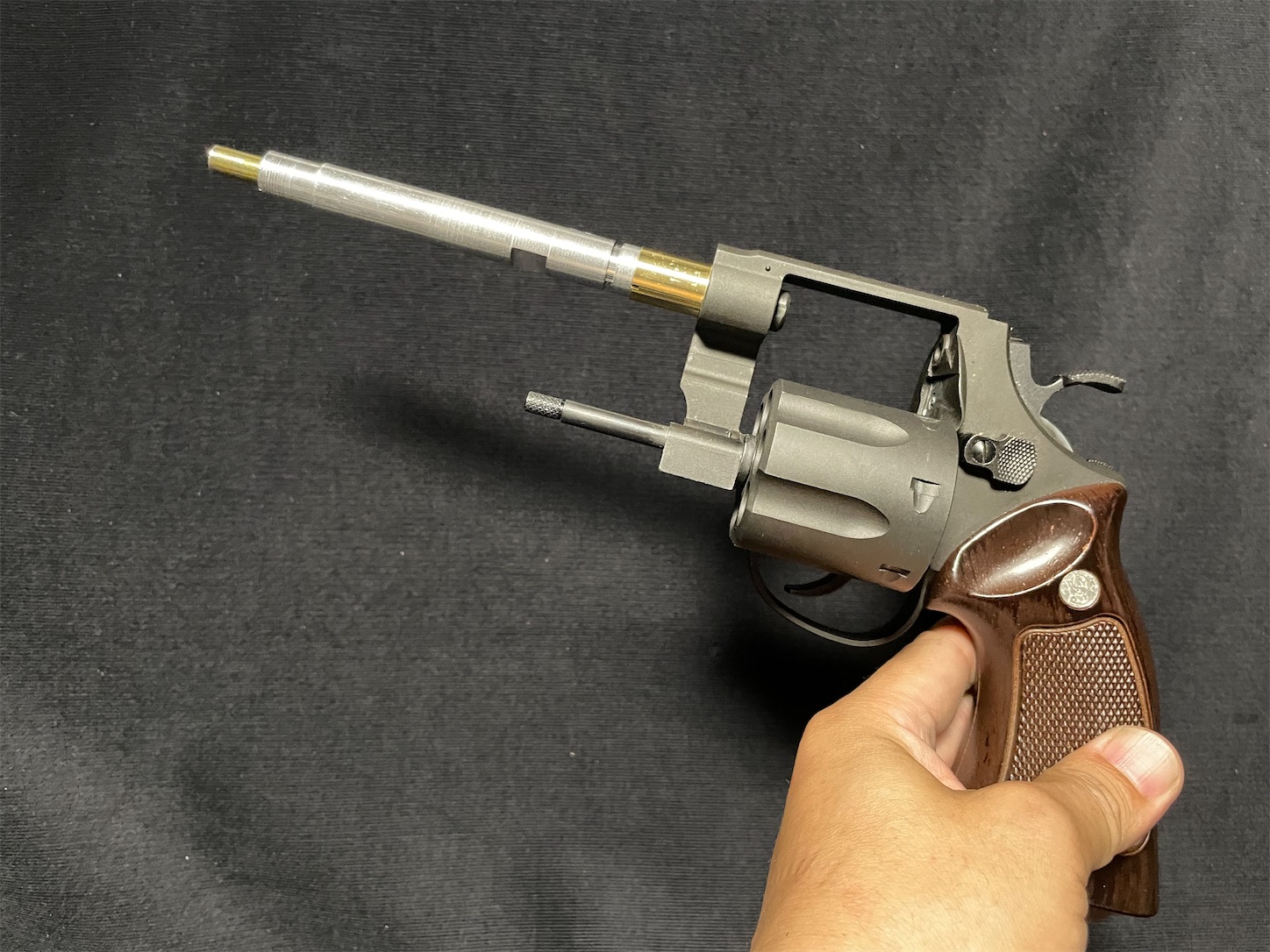

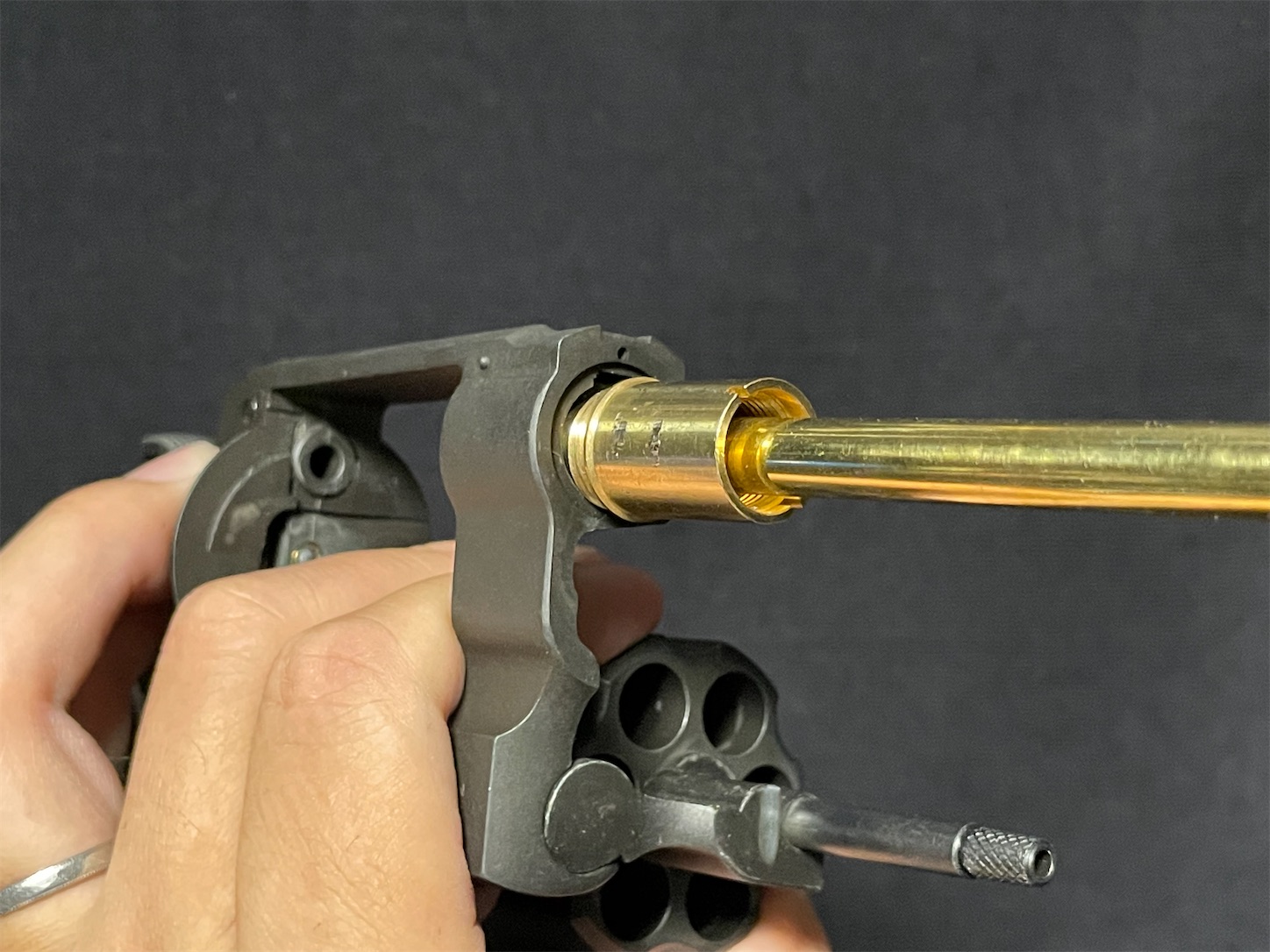

分解と逆の手順で、インナーバレルと

チャンバーを組付けていきます。








f:id:DELTAELITE-10mmAUTO:20220802024321j:image







次にリターンスプリングをはめ、

バレルジャケットを組み込みます。








f:id:DELTAELITE-10mmAUTO:20220802024308j:image

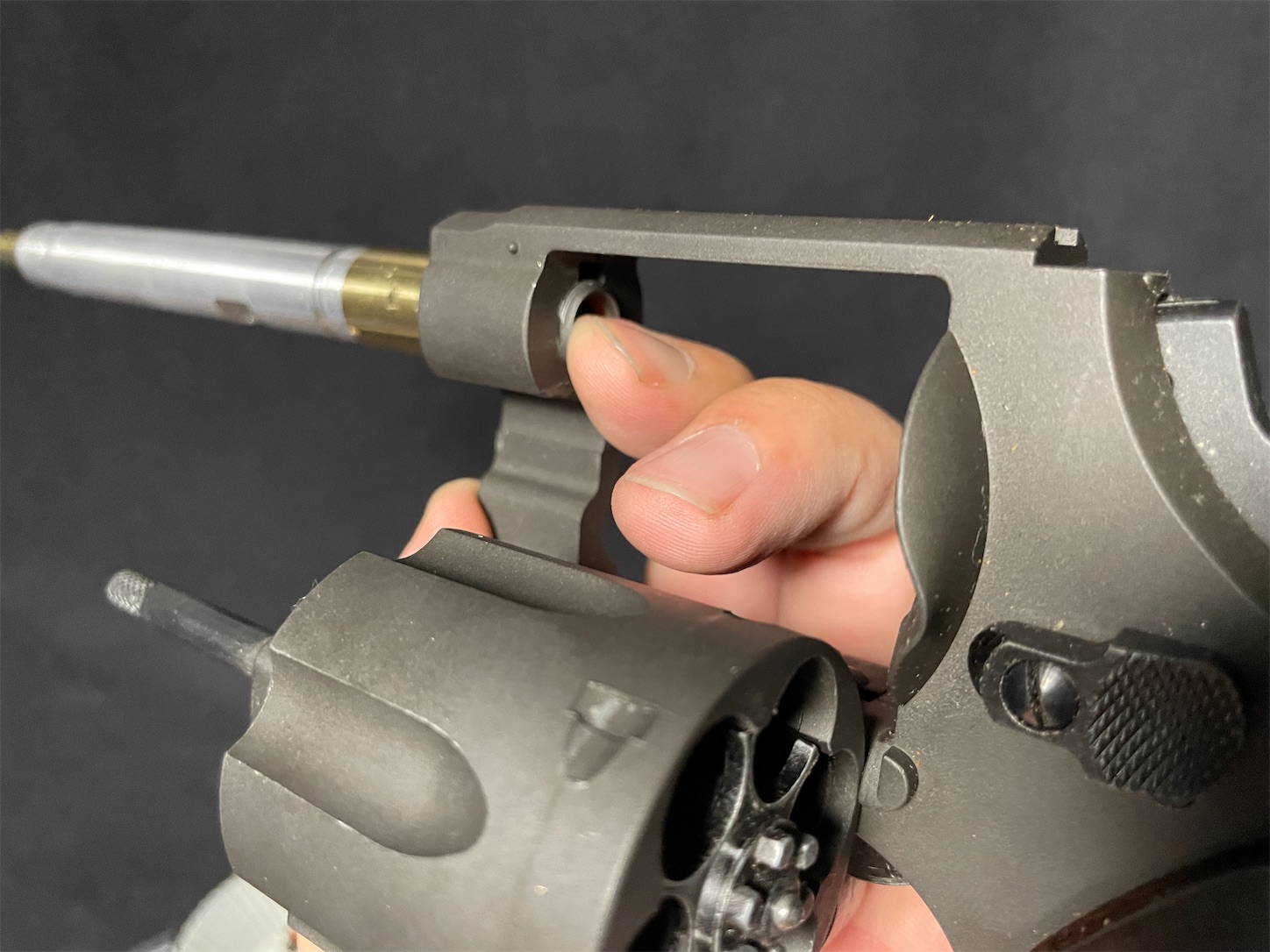

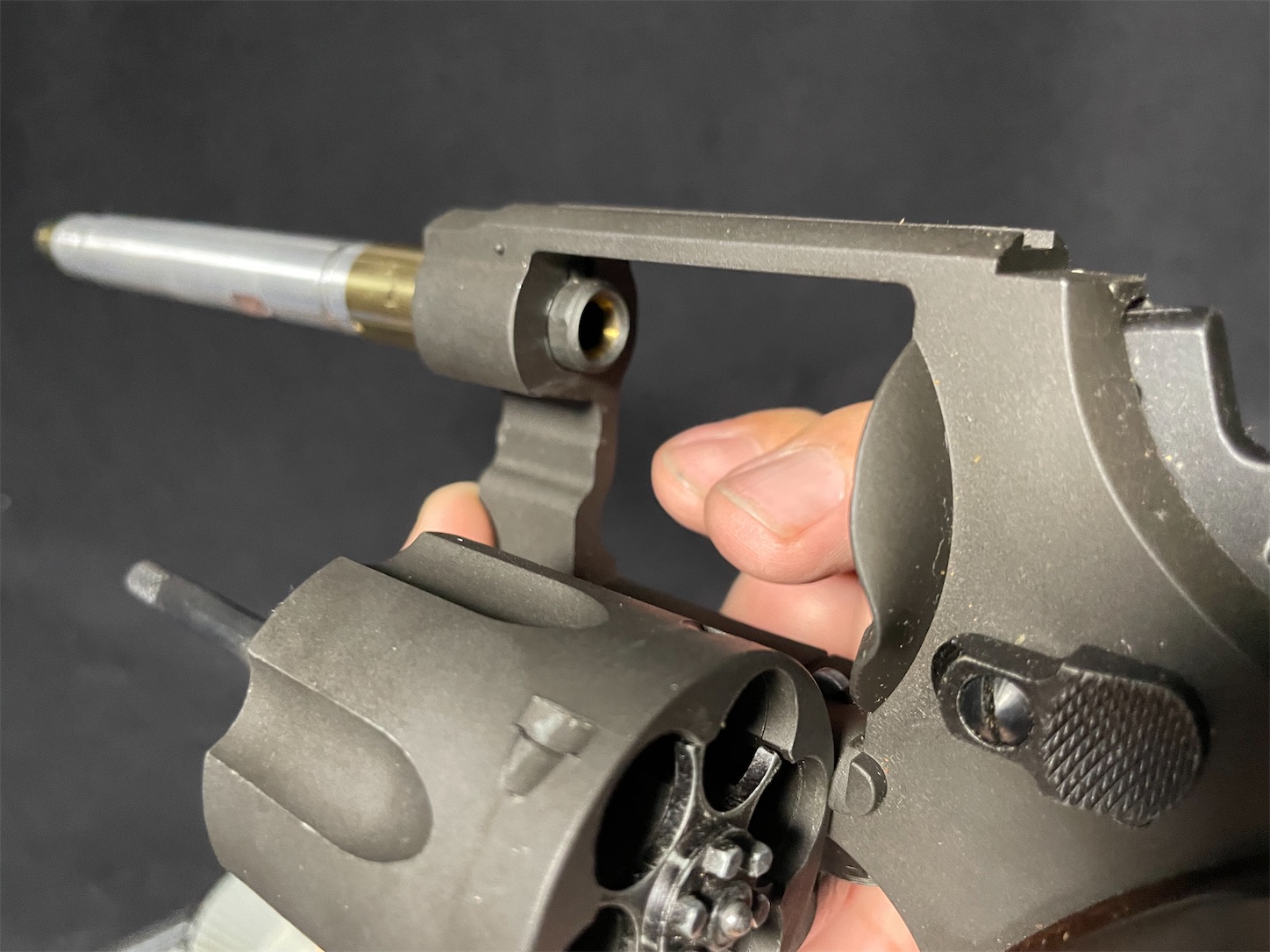

この時、フォーシングコーンが

スコスコかどうかをチェックします。





・・・フム・・・

スコスコだな。

(。-`ω-)y-゜゜゜










f:id:DELTAELITE-10mmAUTO:20220802024215j:image







フォーシングコーンを押し込んで

すぐにピョコンと押し戻されればOKです。








f:id:DELTAELITE-10mmAUTO:20220802024247j:image

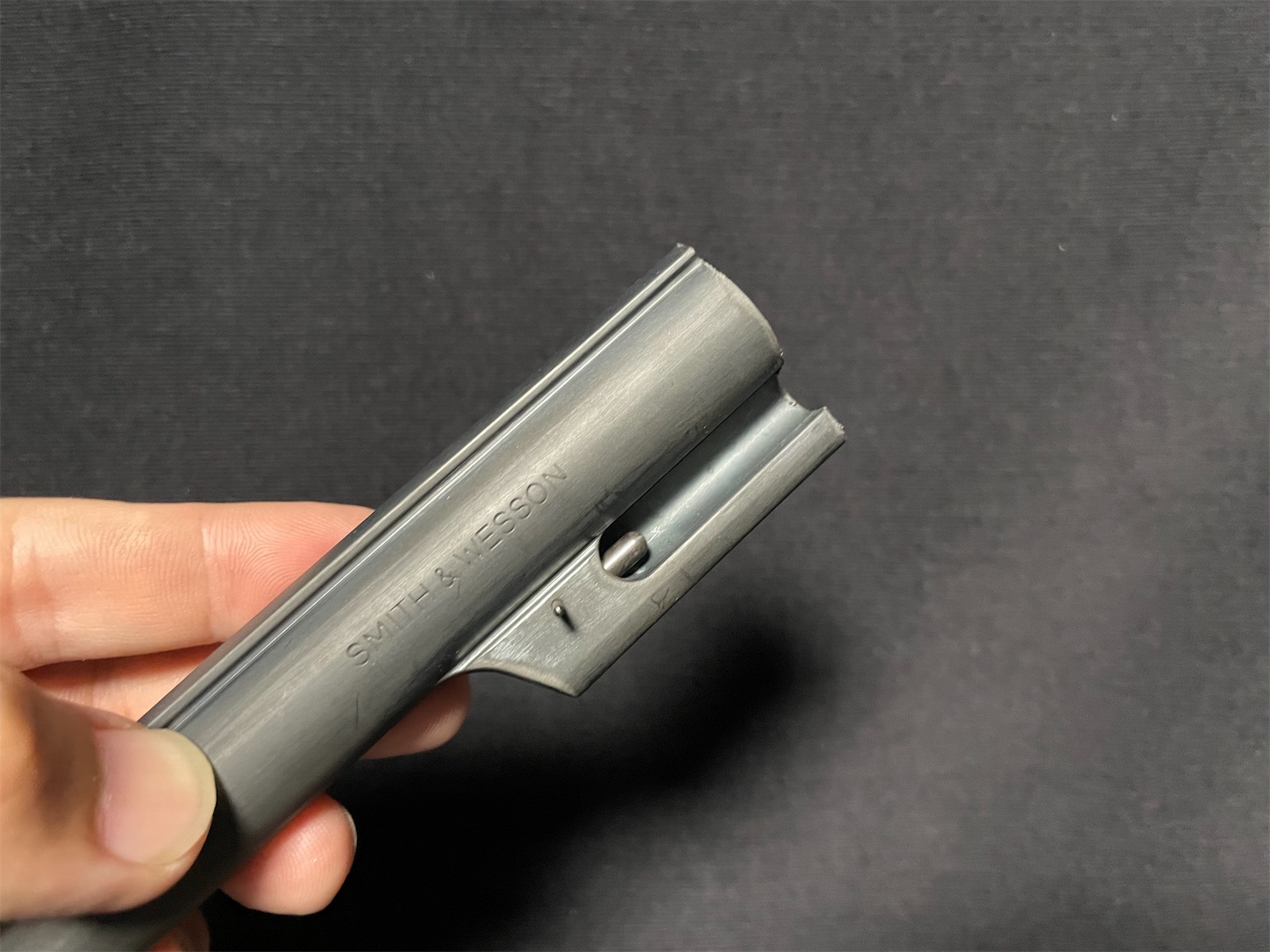

さぁ・・・いよいよ仕上の作業だ・・・








f:id:DELTAELITE-10mmAUTO:20220802024235j:image







今回はロッキングボルトもしっかり装着。

いつも手抜きしちゃうけど今回は・・・な。








f:id:DELTAELITE-10mmAUTO:20220802024251j:image





よし・・・出来た。

ていうかこのバレルの風合いヤバくない?

まるで使い古した金属じゃん。

声を大にして言いますケド、

これはタナカさんの純正HW樹脂ですよ!









f:id:DELTAELITE-10mmAUTO:20220802024336j:image

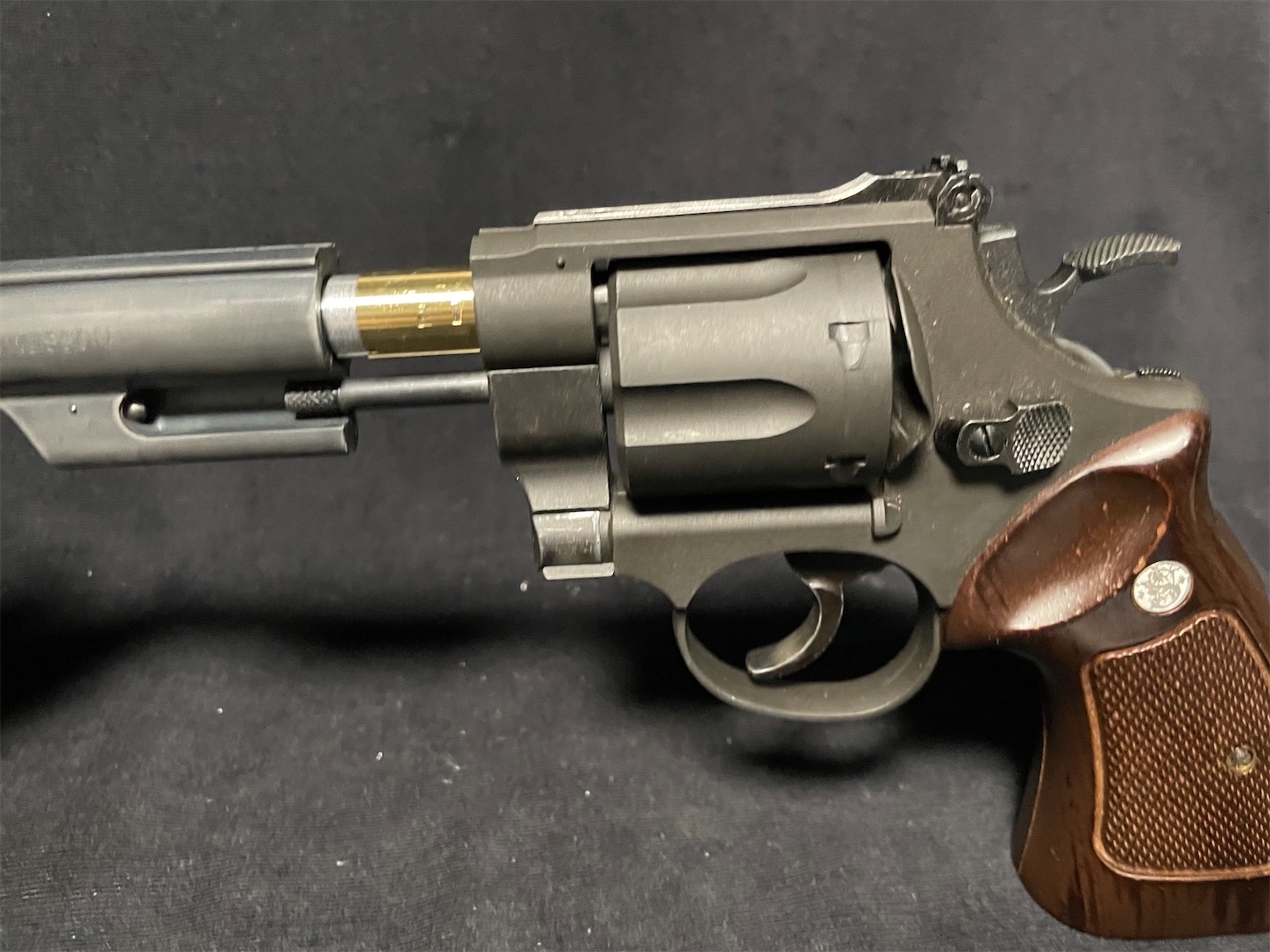

さぁ・・・出来上がったフレームに

アウターバレルを差し込んで・・・









ぐいっ!











で・・・

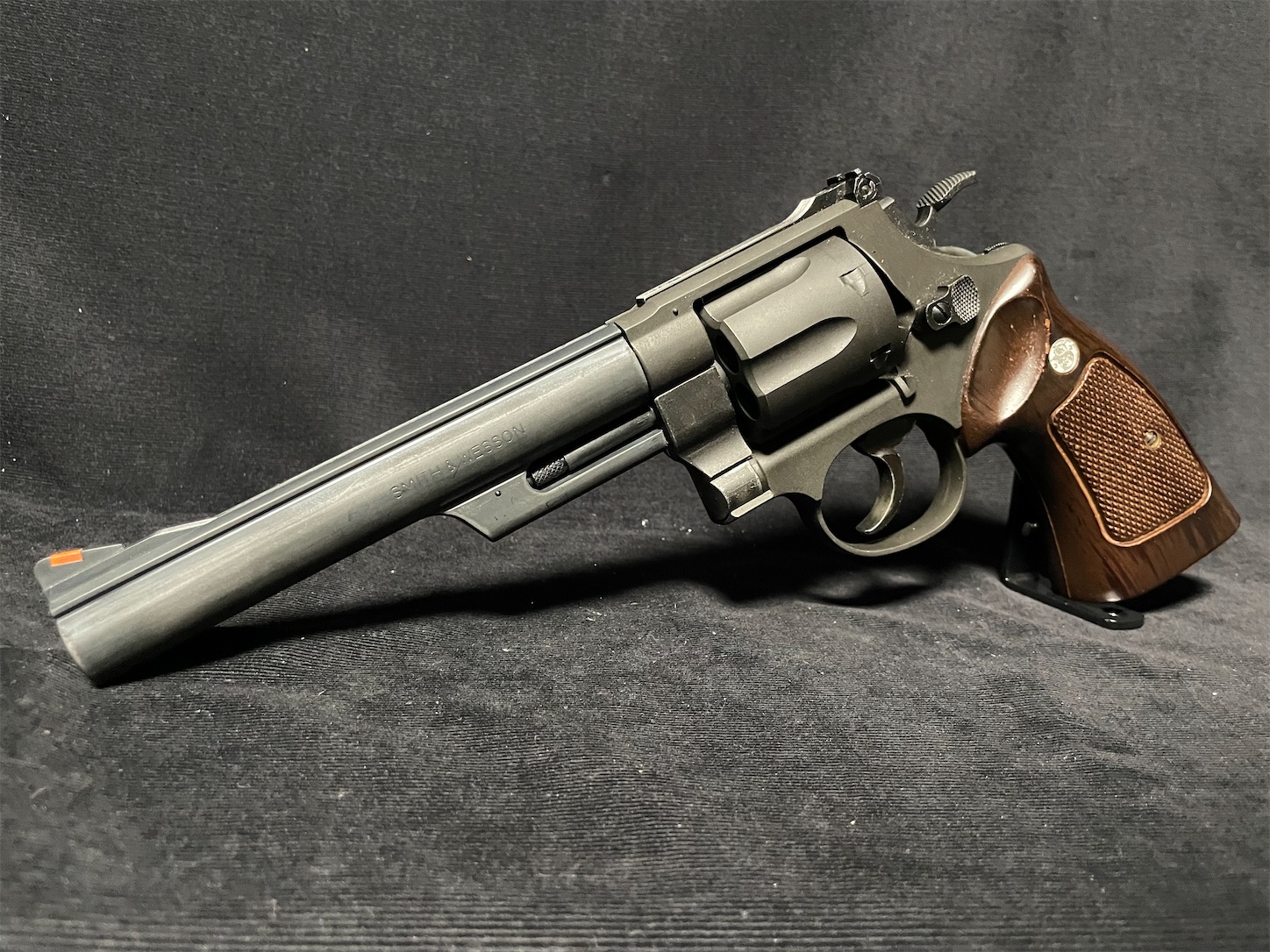

f:id:DELTAELITE-10mmAUTO:20220802024220j:image







出来た!

マルシン工業

S&W M29クラシック8.375インチ

    改

S&W M29 6.5インチ

御子神カスタム








f:id:DELTAELITE-10mmAUTO:20220802024332j:image







なんかバレルだけ

使い込んでる感が満載だな(笑)





さて、こうして出来上がった

M29  6.5インチですが

次の記事では軽く発砲してみます。
