記事を書き終えて、銃を片付けようとしたとき・・・ふと

過去にはこんな動画も取っていました。












www.youtube.com















記事を書き終えて

このM629を仕舞おうとしたとき









(・・・。)















(・・・イケる)



















(今なら・・・直せるッ)















何だかそんな気がしてきたのデス。









そこで銃を仕舞わず

工具を取り出しまシタ。







真夜中の修理・・・開始っ!

マヨナーカ

シューリー

ワショーイ

(/・ω・)/











f:id:DELTAELITE-10mmAUTO:20220925010828j:image





ガスリボルバーはフレーム内に

放出バルブ・ガスルート・ハンマー系統

そしてトリガー系統のパーツが入っており

まずはサイドプレートを取り外します。



参考までにS&Wは銃の右側に、

コルトは左側についています。

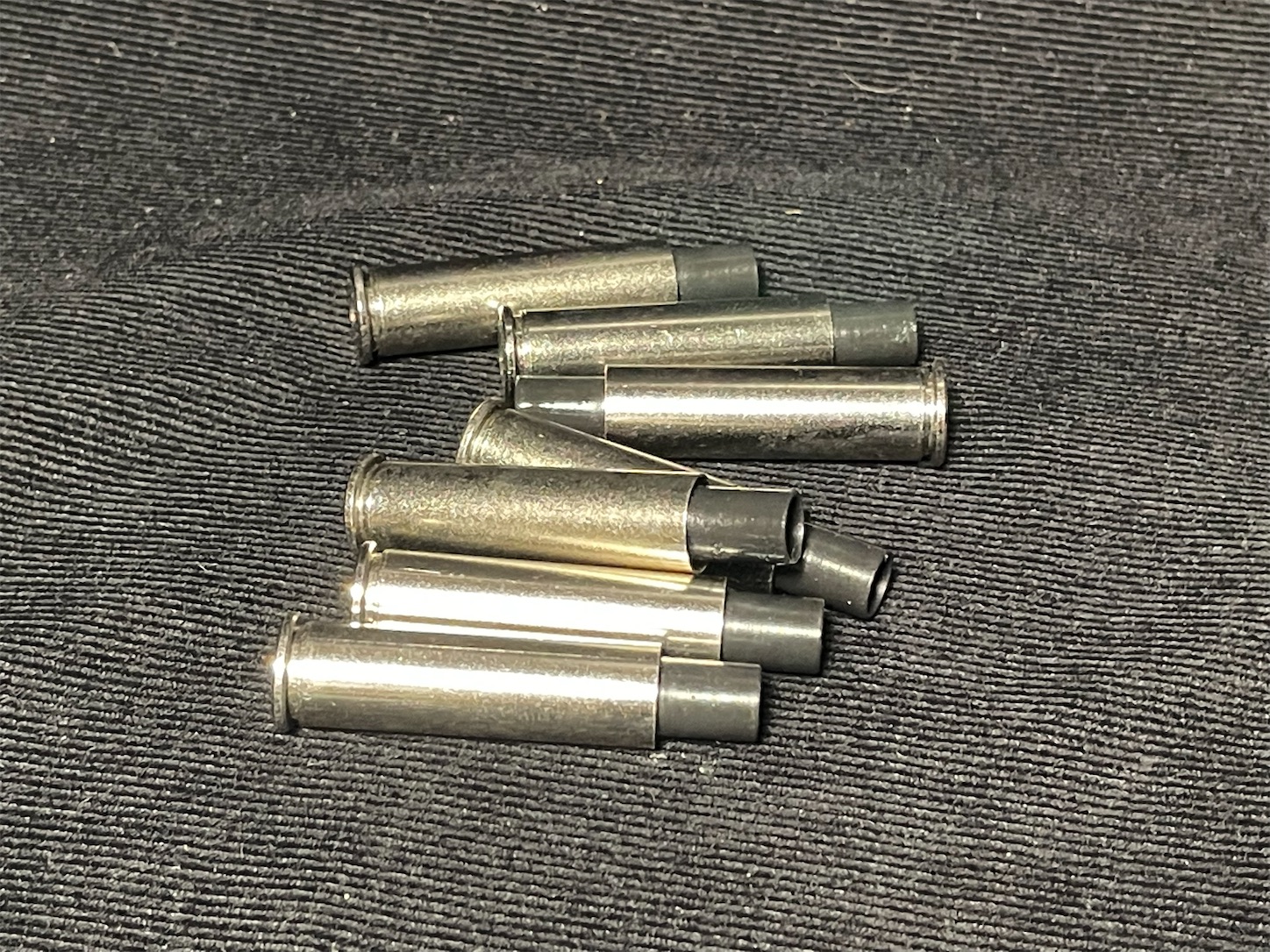

①カートリッジ取出し
f:id:DELTAELITE-10mmAUTO:20220925010832j:image







え?こんな初歩から手順解説?

そんな・・・と思うなかれデス。



事故やケガというのは、

そういったところから生まれるものデス。

実はこの記事を書いている本日、

晴天で社内が高温になり、

乗用車に置きっぱなしにしていた

S&Wのレンジバッグの中で、

ガスボンベが・・・爆発しました。

幸いレンジバッグの中での爆発で

さほど被害は出ませんでしたが、

それでもバッグを突き抜けたボンベが

社内に散らばっていました・・・。





あとで片付ければいいやと

昨日放置したことが原因です。

ですので、凡事徹底でアリマス。









②シリンダー取外しf:id:DELTAELITE-10mmAUTO:20220925011139j:image

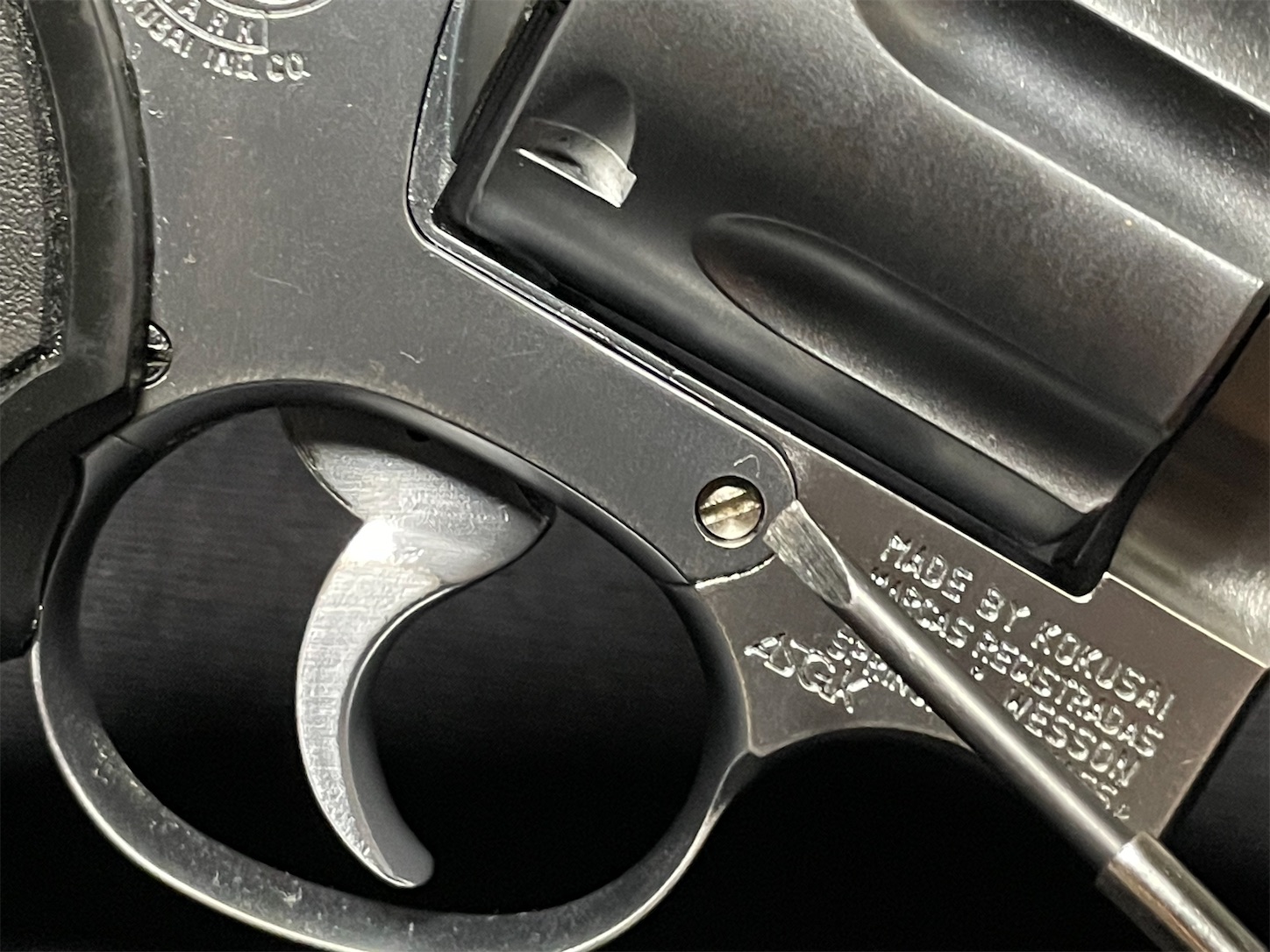

トリガーの上にある

このスクリューを抜いて

シリンダーを取り外します。








f:id:DELTAELITE-10mmAUTO:20220925010953j:image

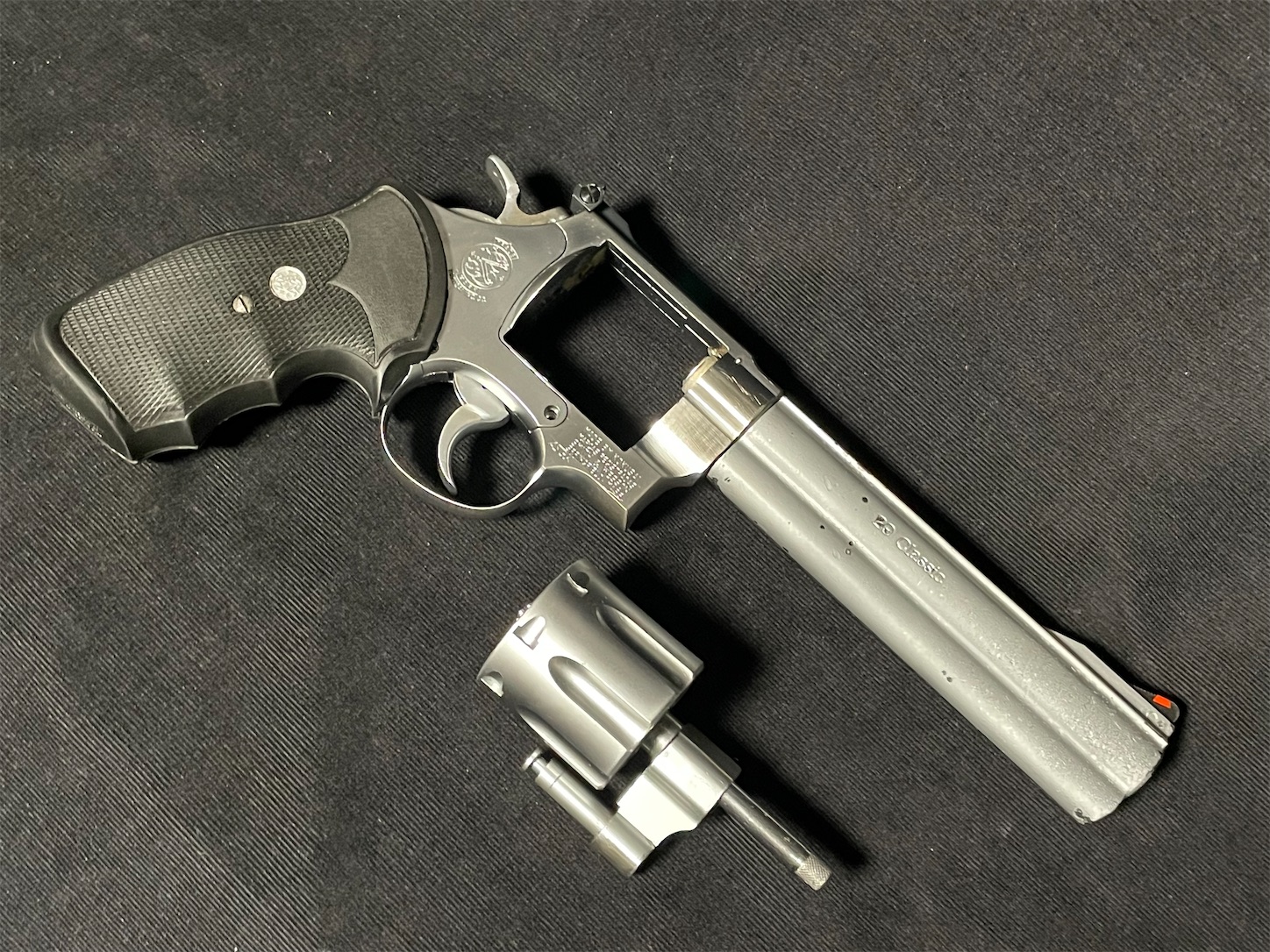

こんなふうに外れます。

スクリューを外した後、

スイングアウトして前方にスポッと抜いて

取り外しします。







③グリップの取外し

f:id:DELTAELITE-10mmAUTO:20220925010957j:image

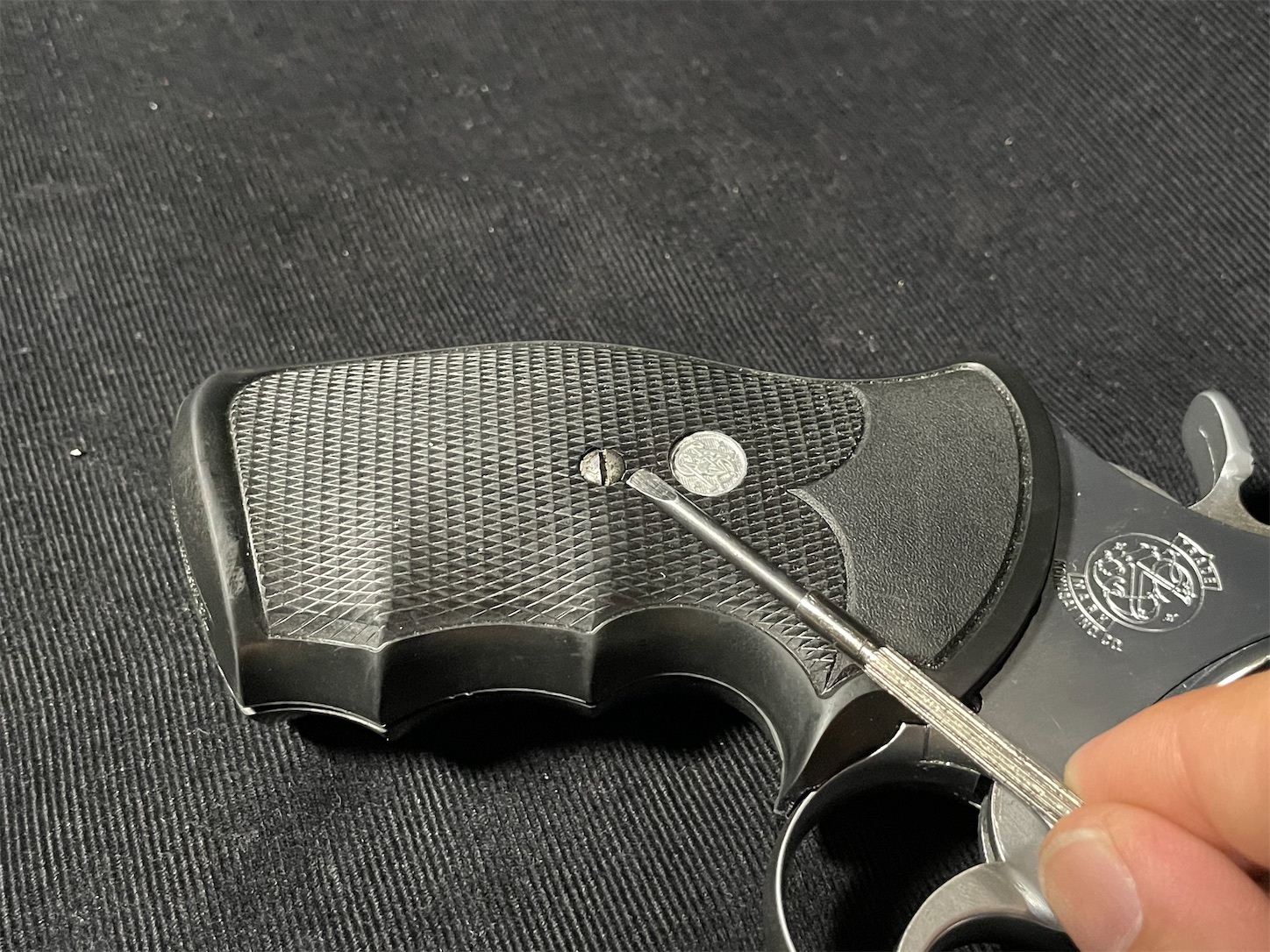

グリップスクリューを外します。

そうするとグリップは取れます。



なおモデルガンやペガサスとは異なり、

リアルカート式ガスリボルバー

左右からスクリューが入っているモノが

殆どなので、両方外してください。



※今回は全分解不要なので、

 左側は外さなくても結構です※











グリップが外れました。






f:id:DELTAELITE-10mmAUTO:20220925011001j:image







次はいよいよ本丸のサイドプレートです。









④サイドプレート取外し
f:id:DELTAELITE-10mmAUTO:20220925011005j:image

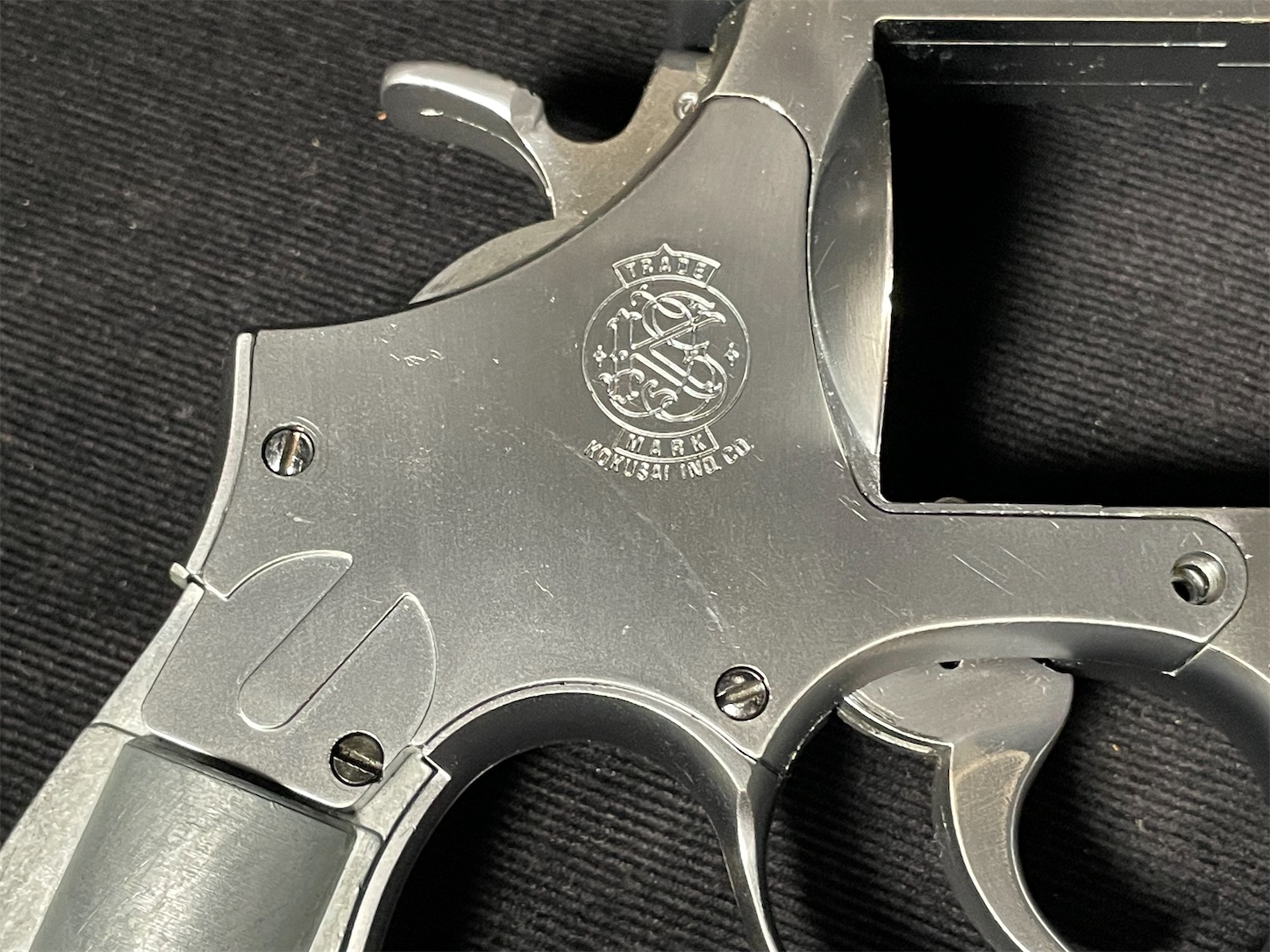

これはメーカーによりマチマチですが

コクサイのM629ガスリボルバー

3か所のスクリューで固定されてます。








f:id:DELTAELITE-10mmAUTO:20220925011010j:image

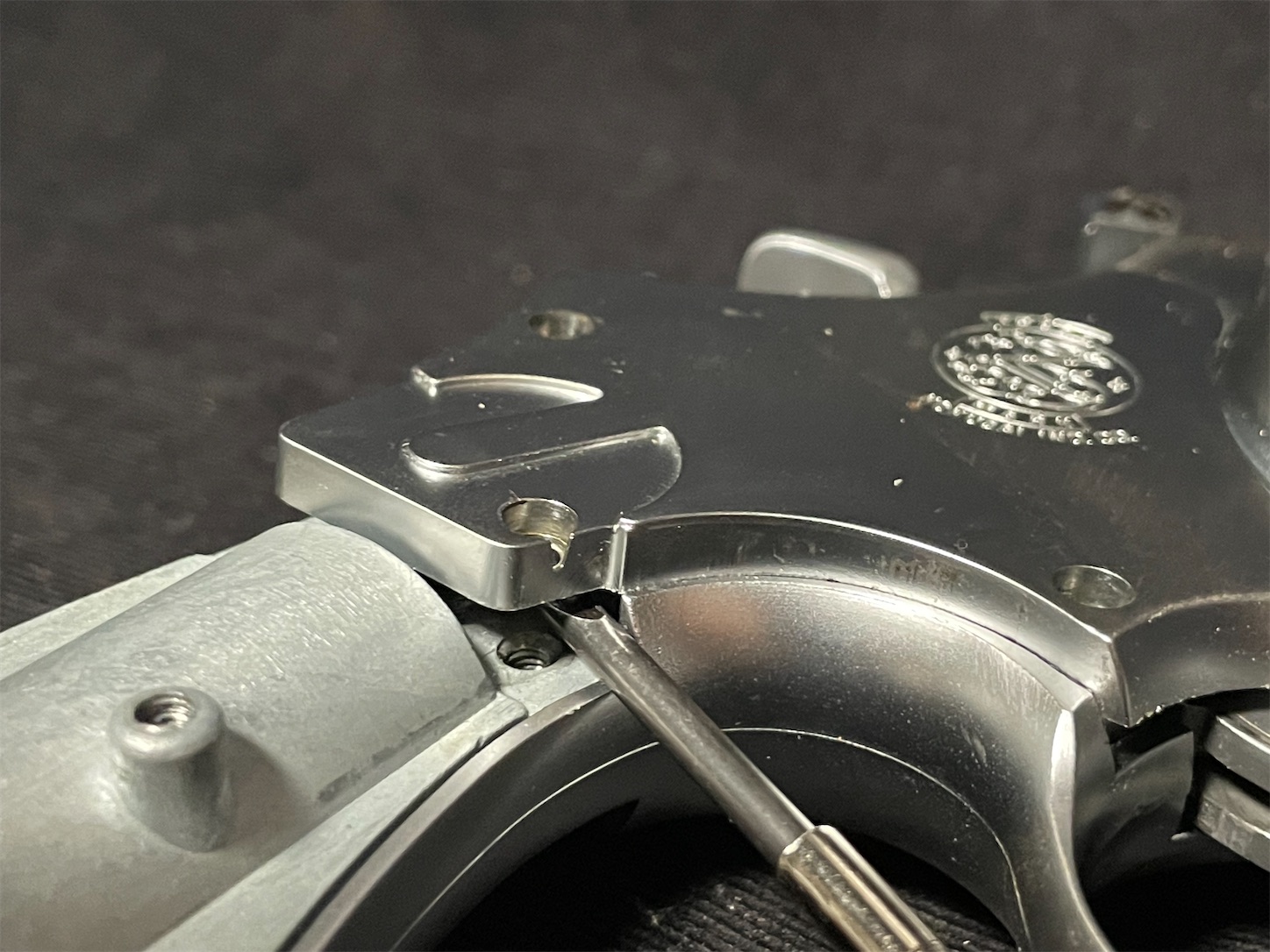

スクリューを3か所抜いた後、

隙間にマイナスを突っ込んで、

サイドプレートを少しずつ持ち上げます。








f:id:DELTAELITE-10mmAUTO:20220925011013j:image

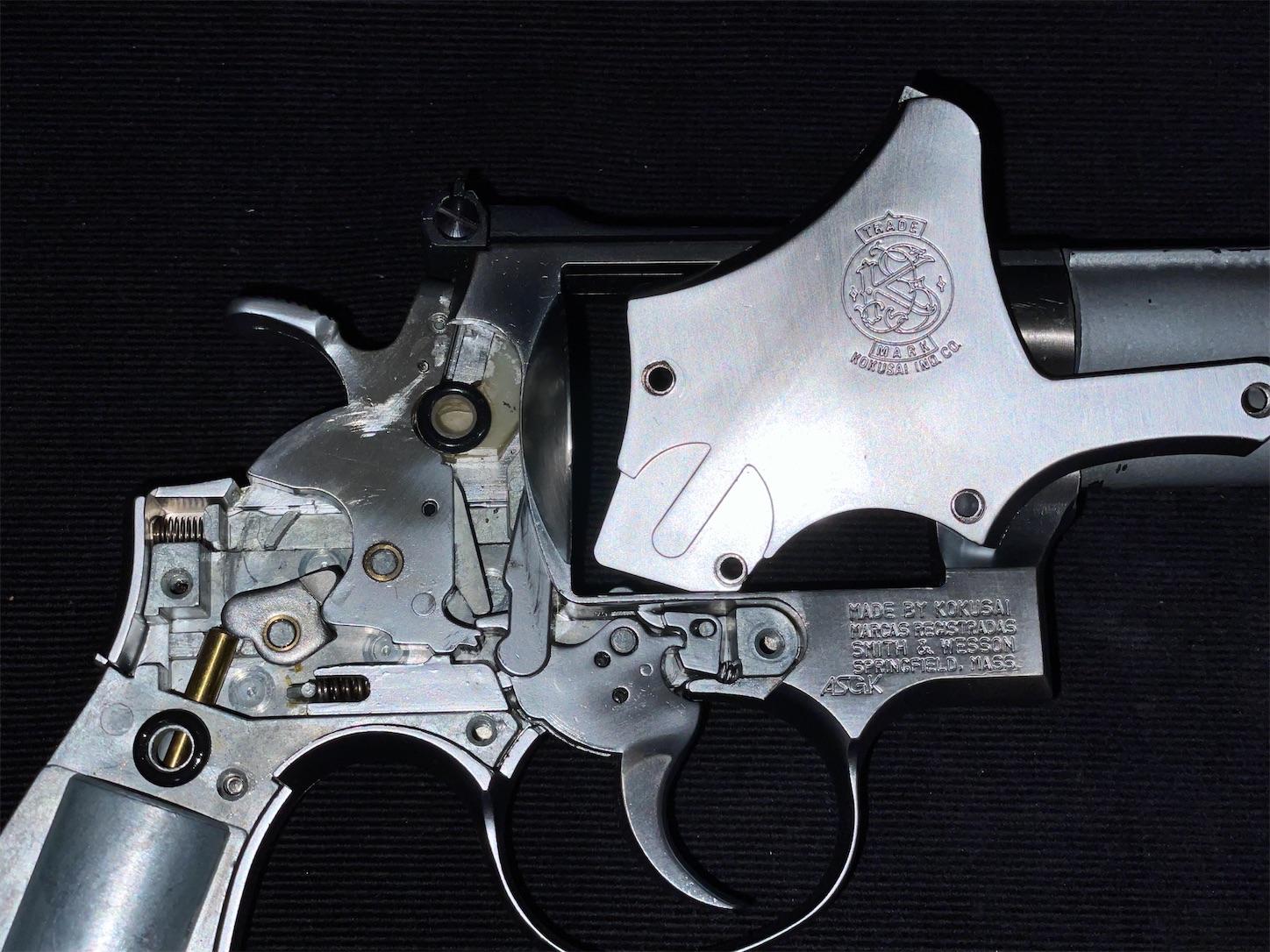

するとこのようにトリガー・ハンマー、

リバウンドスプリングなどが見えます。



初めて分解にチャレンジする人は

分解前に平たいケータイで

画像をたくさん撮影した方がいいデス。

もし撮り忘れた又はすでに分解しちゃった

そんな人は上の画像を参考にしてみてください。





f:id:DELTAELITE-10mmAUTO:20220925011017j:image

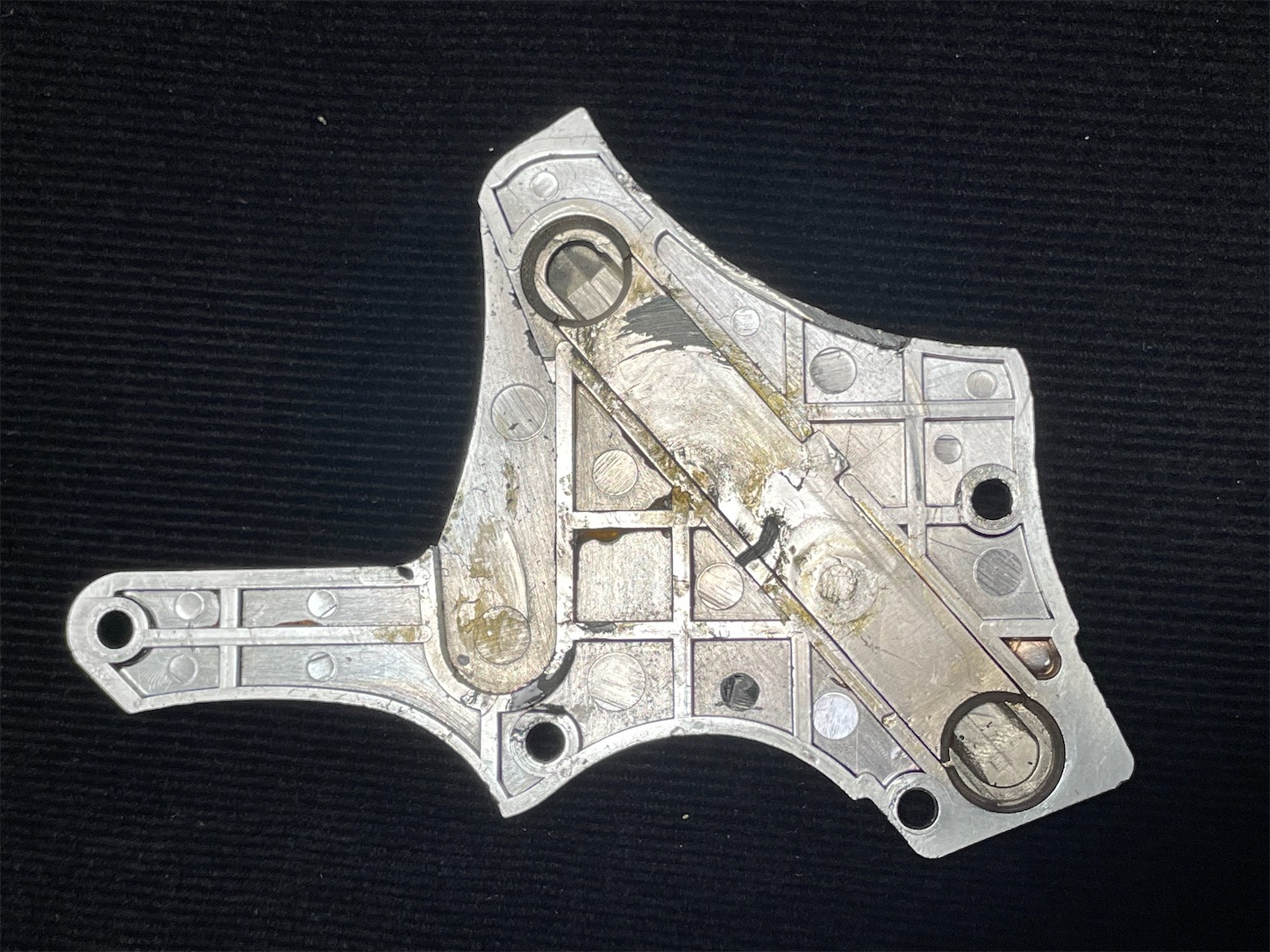

↑ はサイドプレートの裏側の画像。

サイドプレートが何故重要パーツかというと

ガスルートが備わっていることが多いからです。



生ガス噴射を繰り返したり、

銃に衝撃を与えてしまったり、

打ち所が悪いと、即廃棄なんて事も・・・

まさに「打ち所が・・・」なのデス。









⑤内部パーツの確認
f:id:DELTAELITE-10mmAUTO:20220925011021j:image

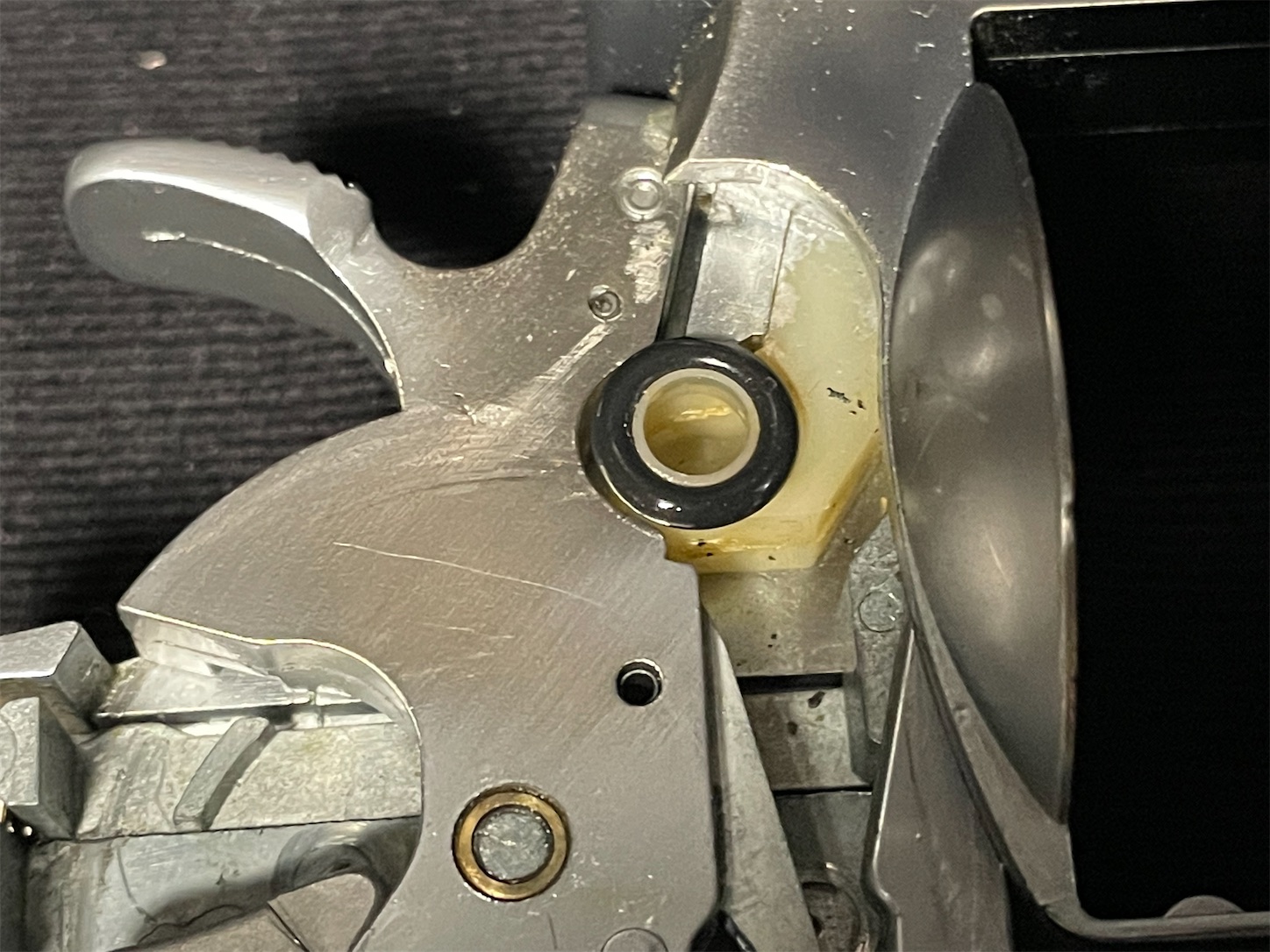

まずはハンマーの正常な停止位置の確認。

完全にダウンし切る前で止まっていますが

これで正常です。

ハンマーが落ち切った瞬間イコール

放出バルブを叩く瞬間なので、

ハンマーが少し戻っているこの状態が正解








f:id:DELTAELITE-10mmAUTO:20220925011025j:image

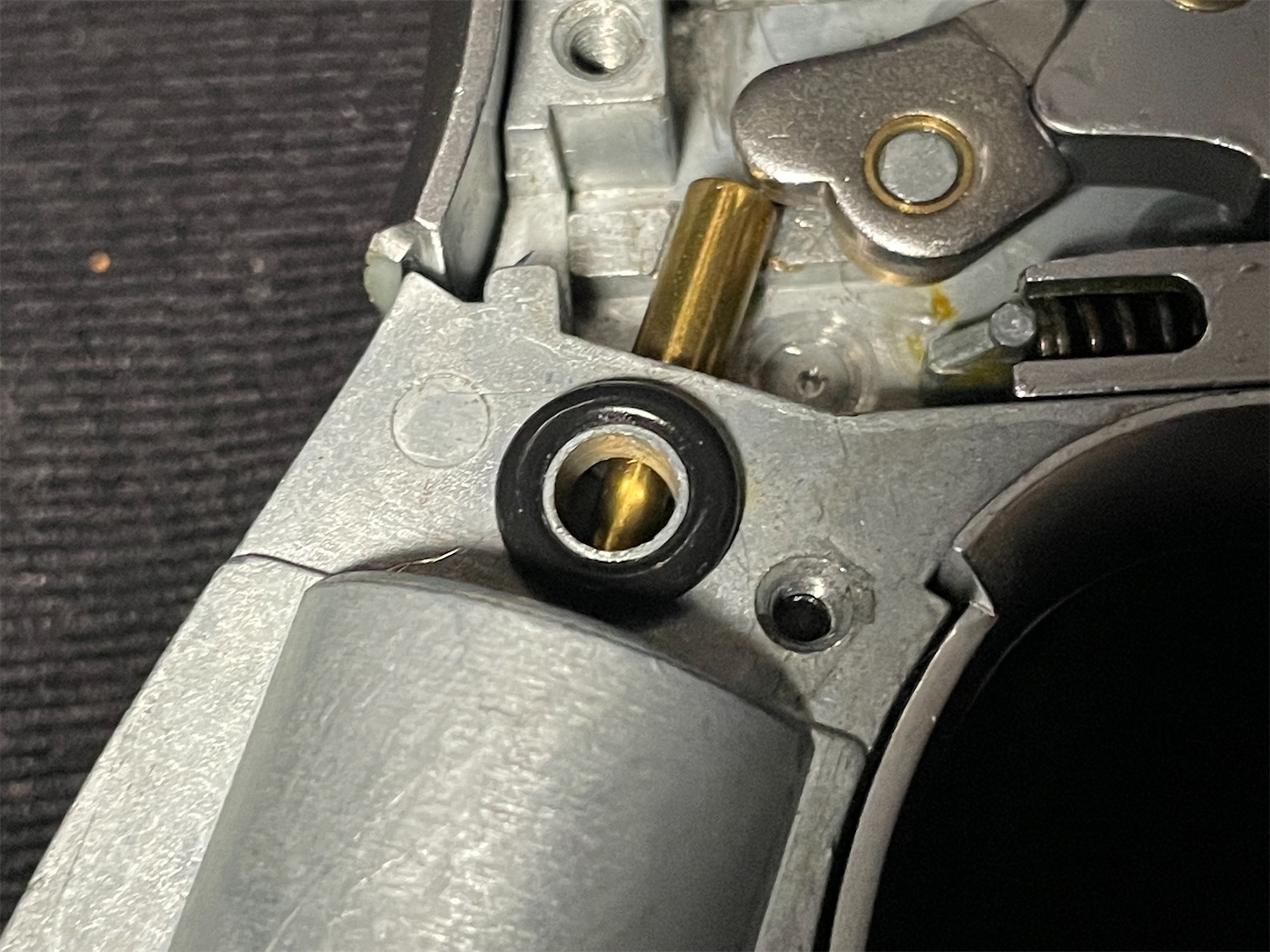

放出バルブとノッカーの状態。

これも放出バルブが上方に突き出して

停止している状態が正解。





発射のプロセスを確認すると・・・








f:id:DELTAELITE-10mmAUTO:20220925011028j:image

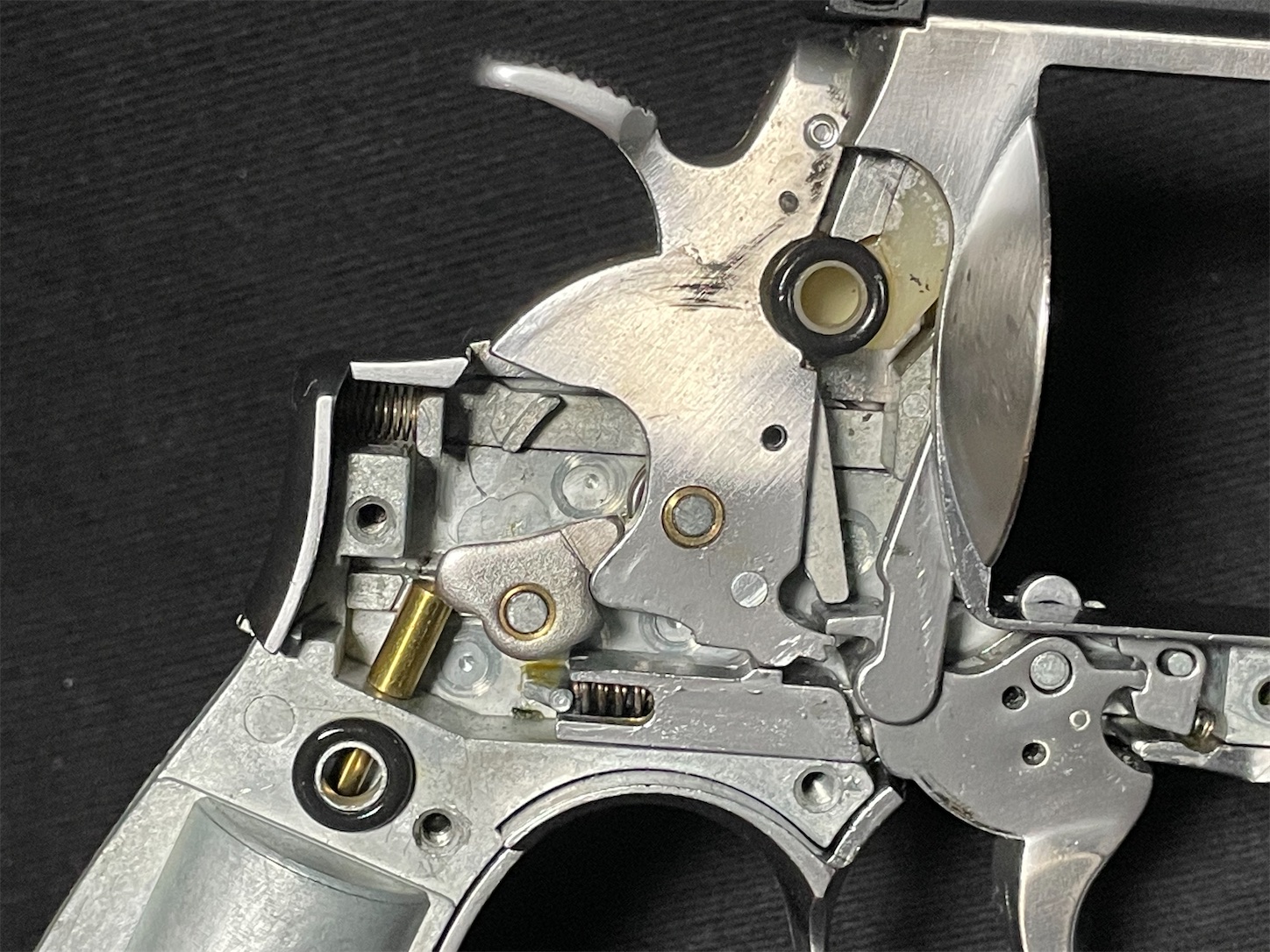

まずはこの状態から・・・






f:id:DELTAELITE-10mmAUTO:20220925011032j:image

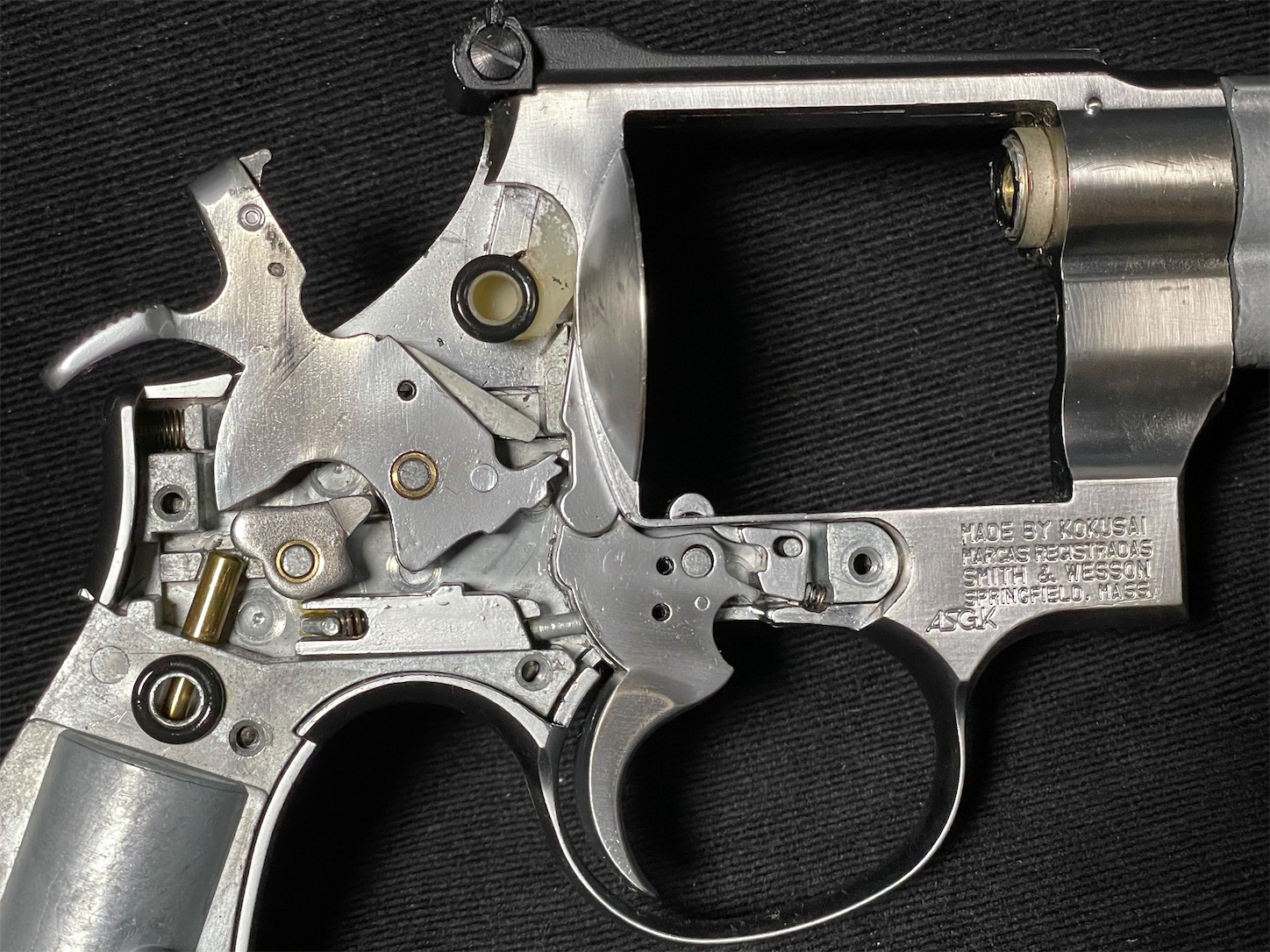

ハンマーをコックする・・・








f:id:DELTAELITE-10mmAUTO:20220925011036j:image

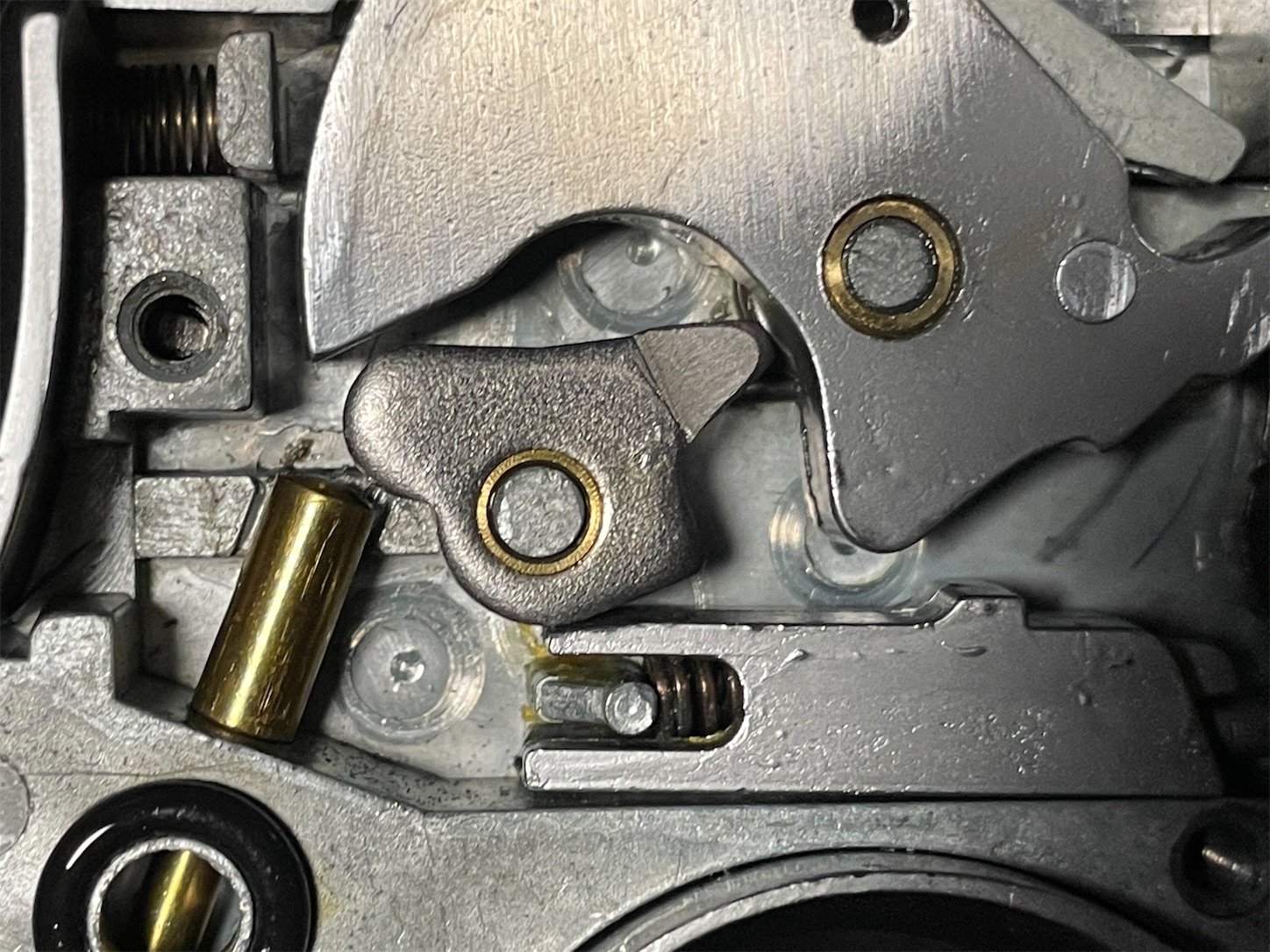

↑ 画像中心にあるパーツが

バルブノッカーといって、

ハンマーの動きに連動して

放出バルブを瞬間的に叩くパーツです。






f:id:DELTAELITE-10mmAUTO:20220925011040j:image

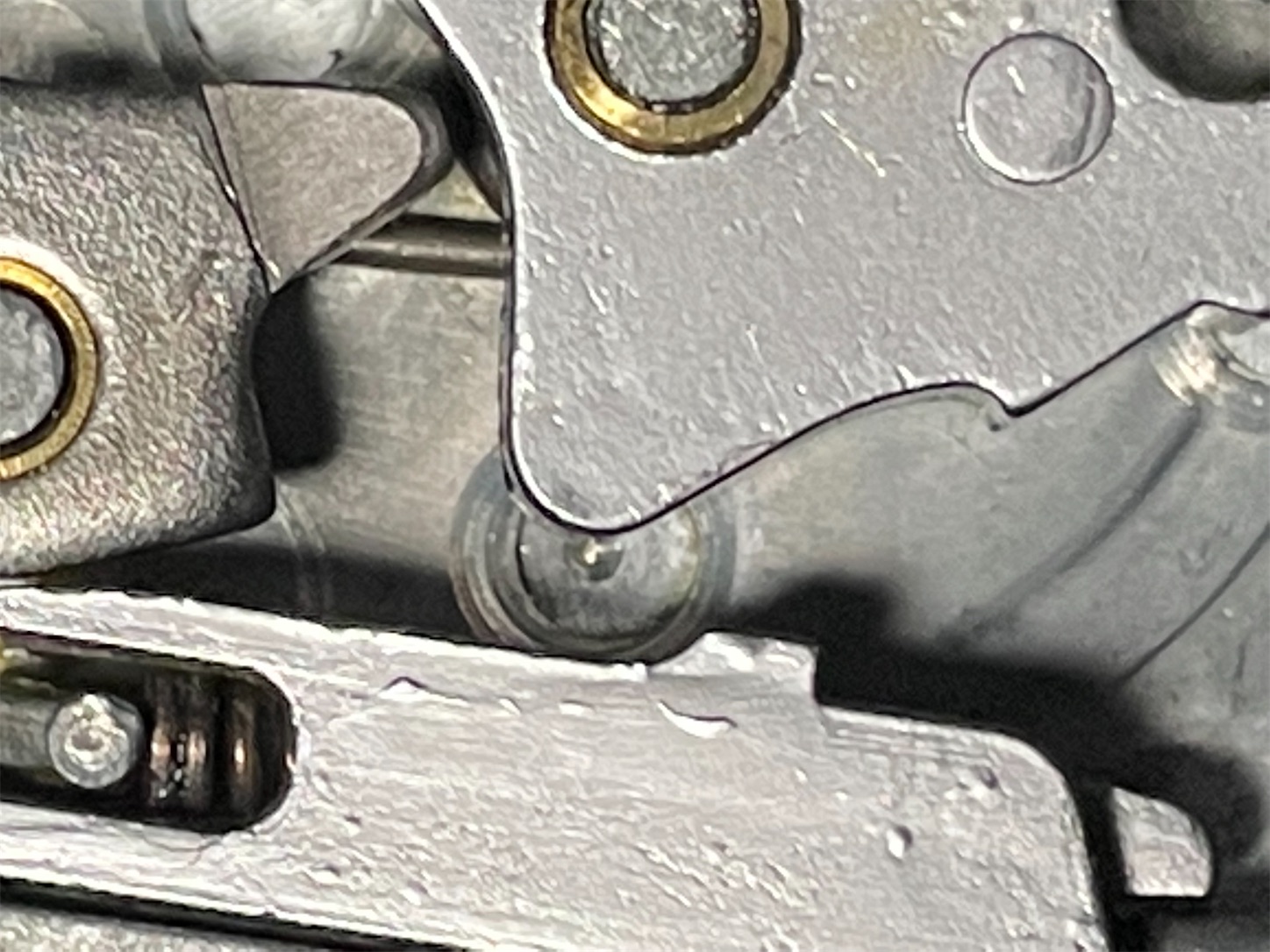

ハンマー左下のアールがノッカーを押し

ノッカーがシーソーとなり、バルブを押す。






f:id:DELTAELITE-10mmAUTO:20220925011044j:image

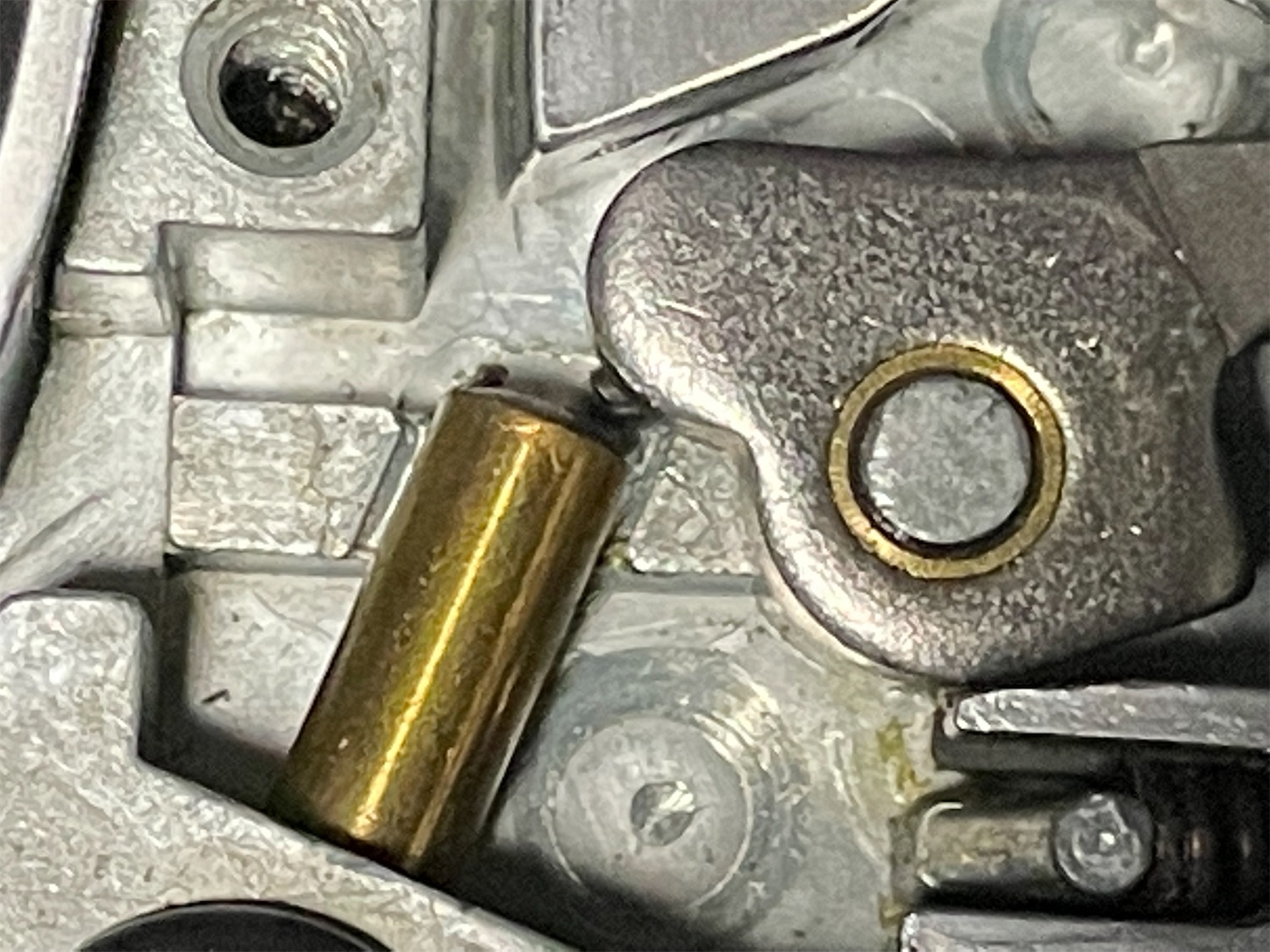

ノッカーがバルブを押す前





ノッカーがバルブを押した状態

↓




f:id:DELTAELITE-10mmAUTO:20220925011048j:image

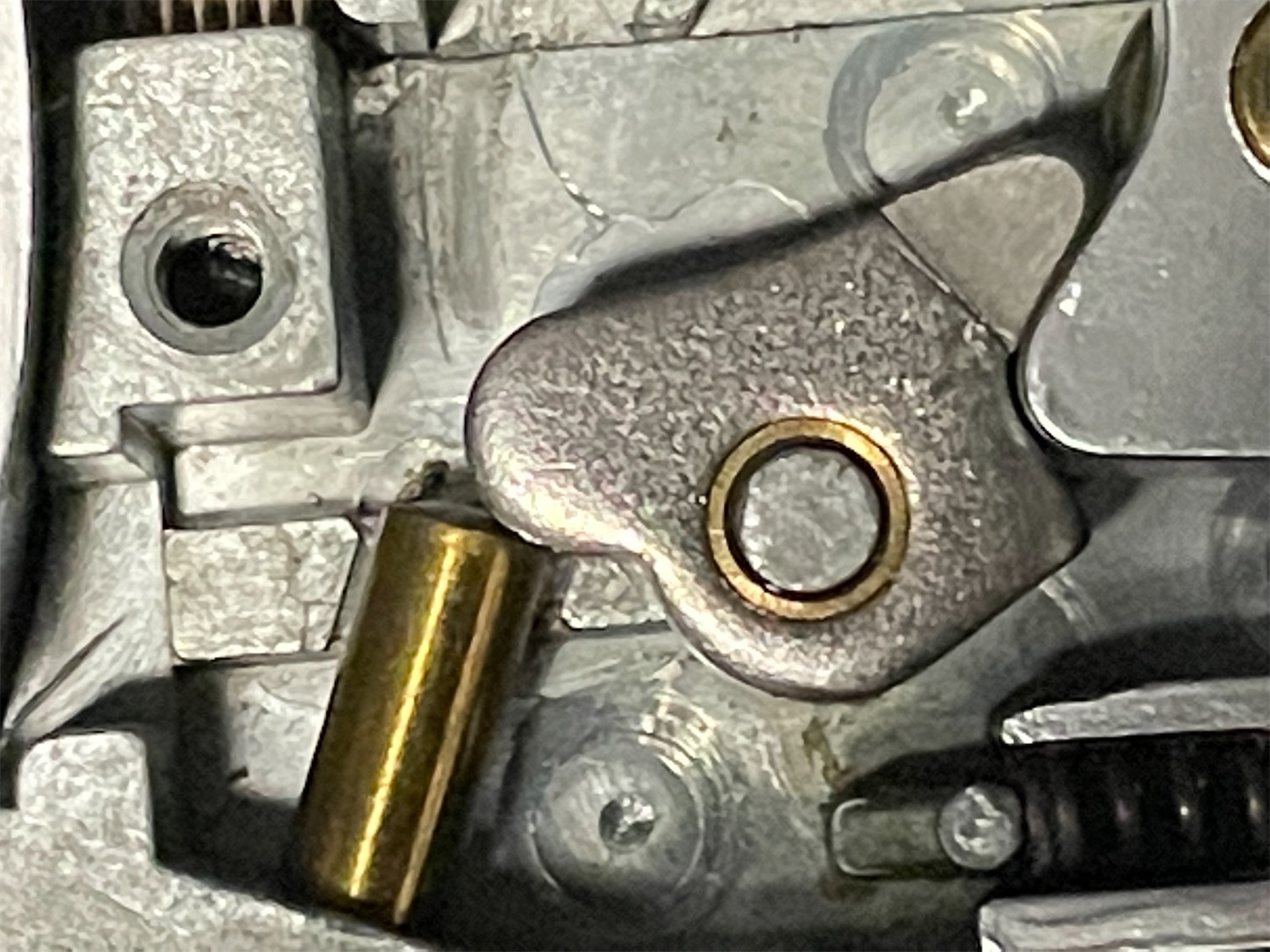

パーツの動きは問題ないな

一体なぜガスが出ないのだ?

(;・∀・)










f:id:DELTAELITE-10mmAUTO:20220925011051j:image







放出バルブが動かないのか?

ドライバーで押し込むと・・・動く。





さてさて・・・

故障の原因は・・・









次の記事に続く

(;・∀・)
