マルイM66改スマイソンのガスタンクを・・・外すッ!

f:id:DELTAELITE-10mmAUTO:20221002140537j:image

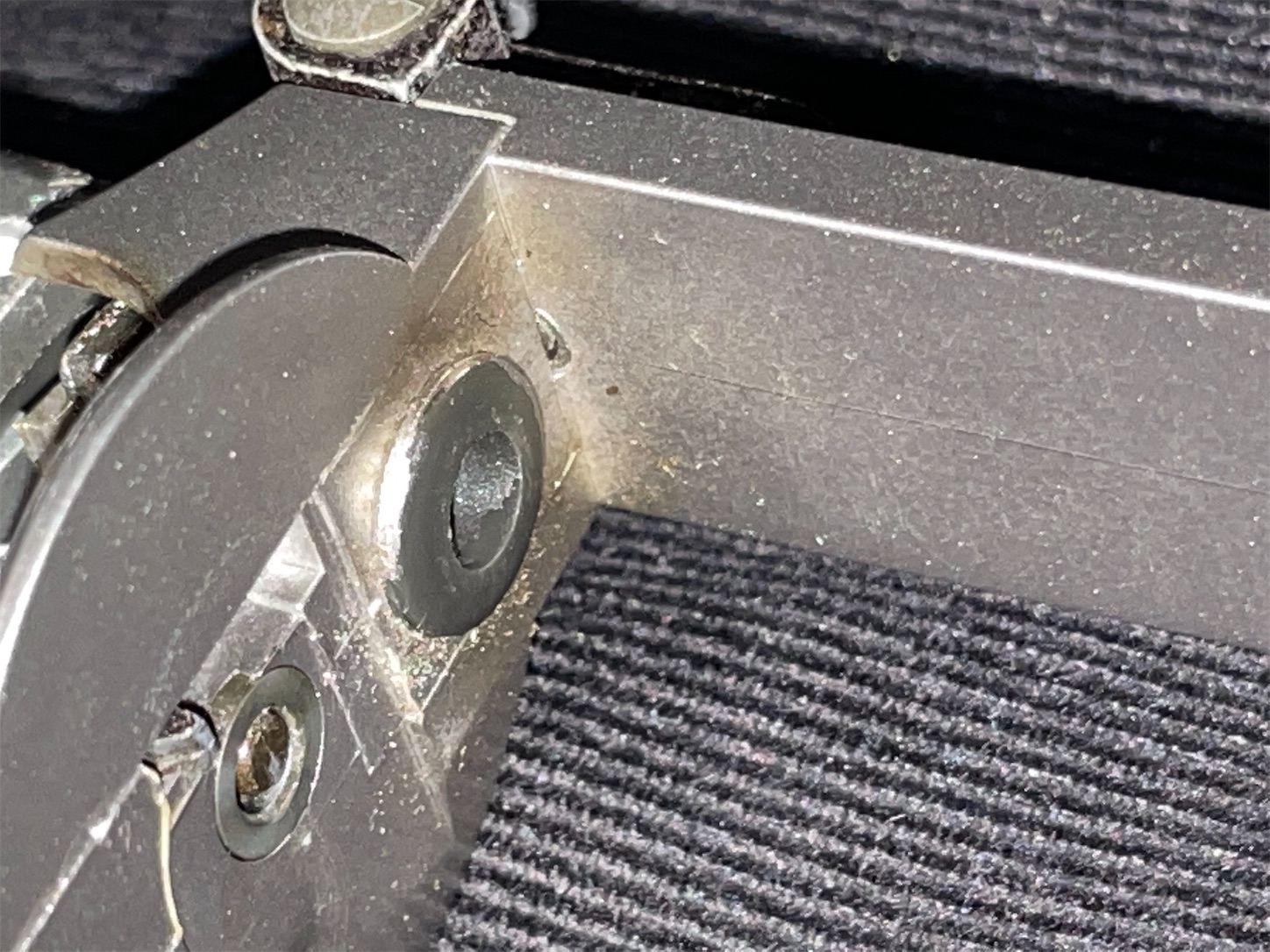

ガス漏れ箇所特定!

なんと放出口から!

しかも注入と同時に漏れている。





ということは

ガスタンク内の放出バルブに

何かしらの異常ありと予見できる。

まるで放出バルブが開いたまま

動かなくなっているようだ。





しかし・・・








f:id:DELTAELITE-10mmAUTO:20221002140542j:image

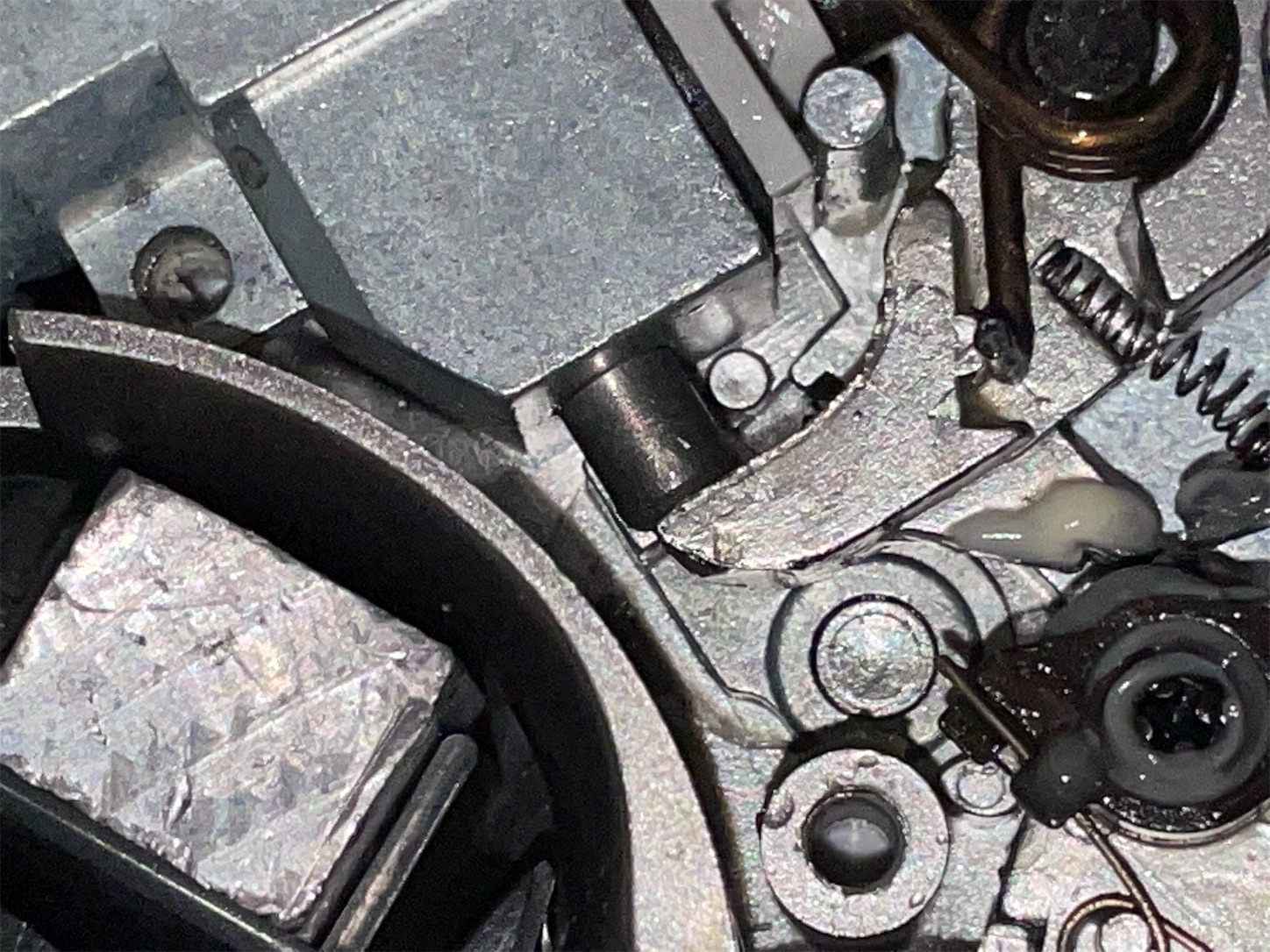

放出バルブは本来の位置で

しっかりと止まっている。

ノッカーにも見た目、異常なし。





フッ・・・

(。-`ω-)y-゜゜゜





異常・・・判ったぜ。

原因はここサ・・・









というわけでガスタンクを

取り外しに掛ります。

今回は内部機構を触らずに

ガスタンクの取り出しだけで

修理完了となりそうデス。





なおガスタンク取り外しなので、

左側のグリップも外しておきました。

(画像撮り忘れ)





①ビス取り外し
f:id:DELTAELITE-10mmAUTO:20221002140546j:image

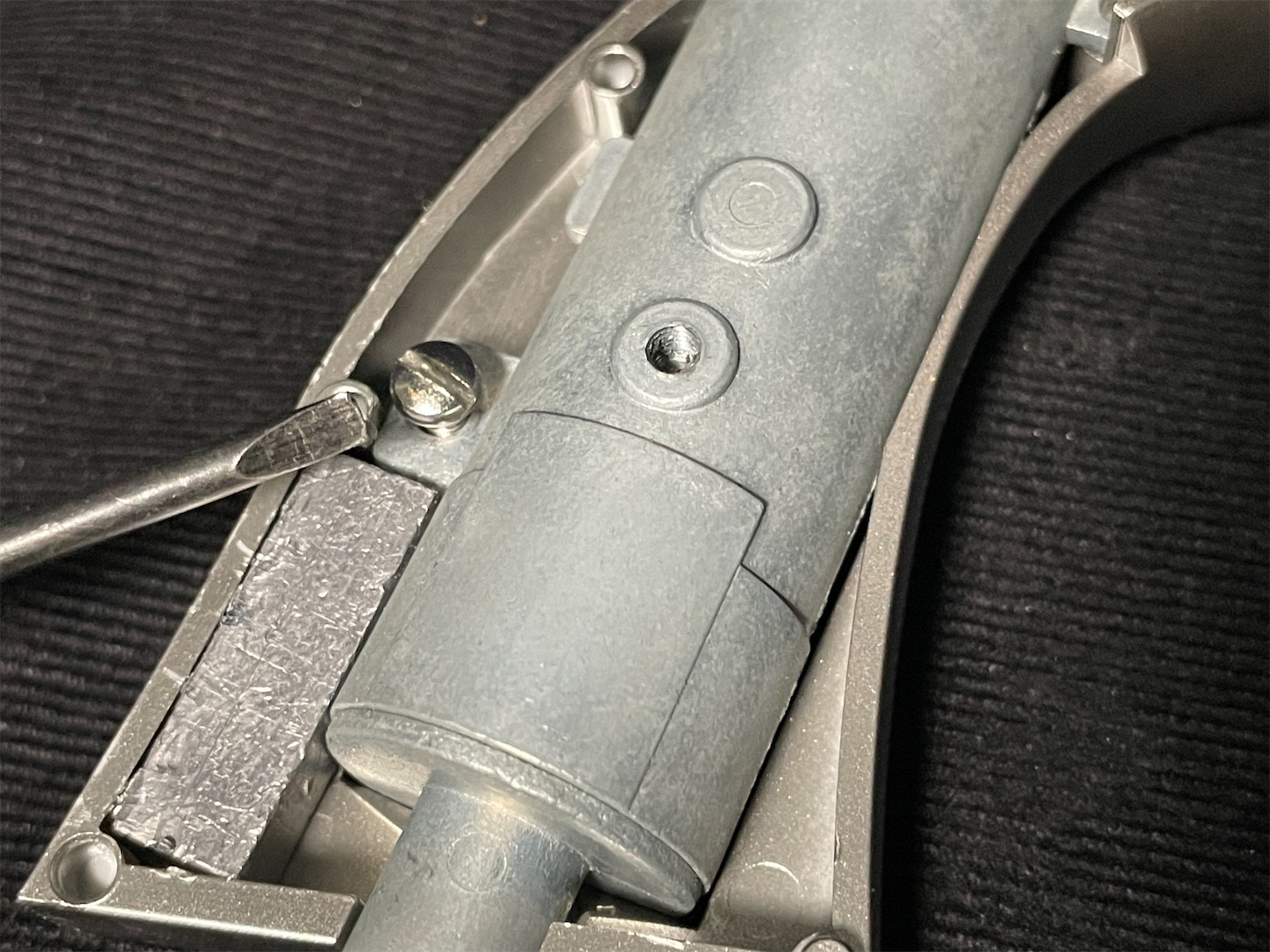

ドライバーで指した箇所。

タンクはここでフレームに固定されており

まずはこのビスを外していきます。








f:id:DELTAELITE-10mmAUTO:20221002140549j:image

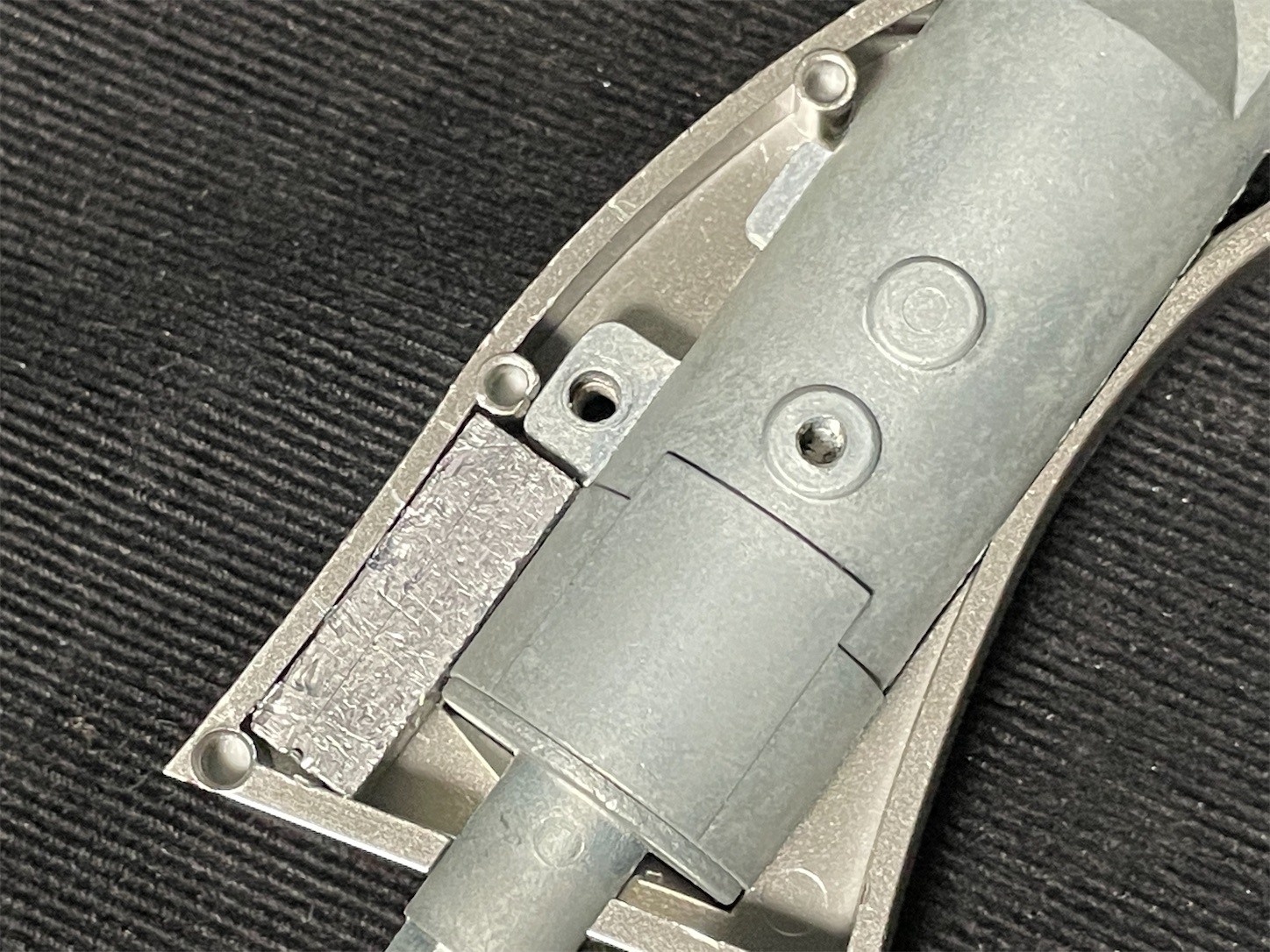

ビスを緩めました。

あとはガスタンクをフレームから

取り外していきます。









②タンク取り出し
f:id:DELTAELITE-10mmAUTO:20221002140553j:image

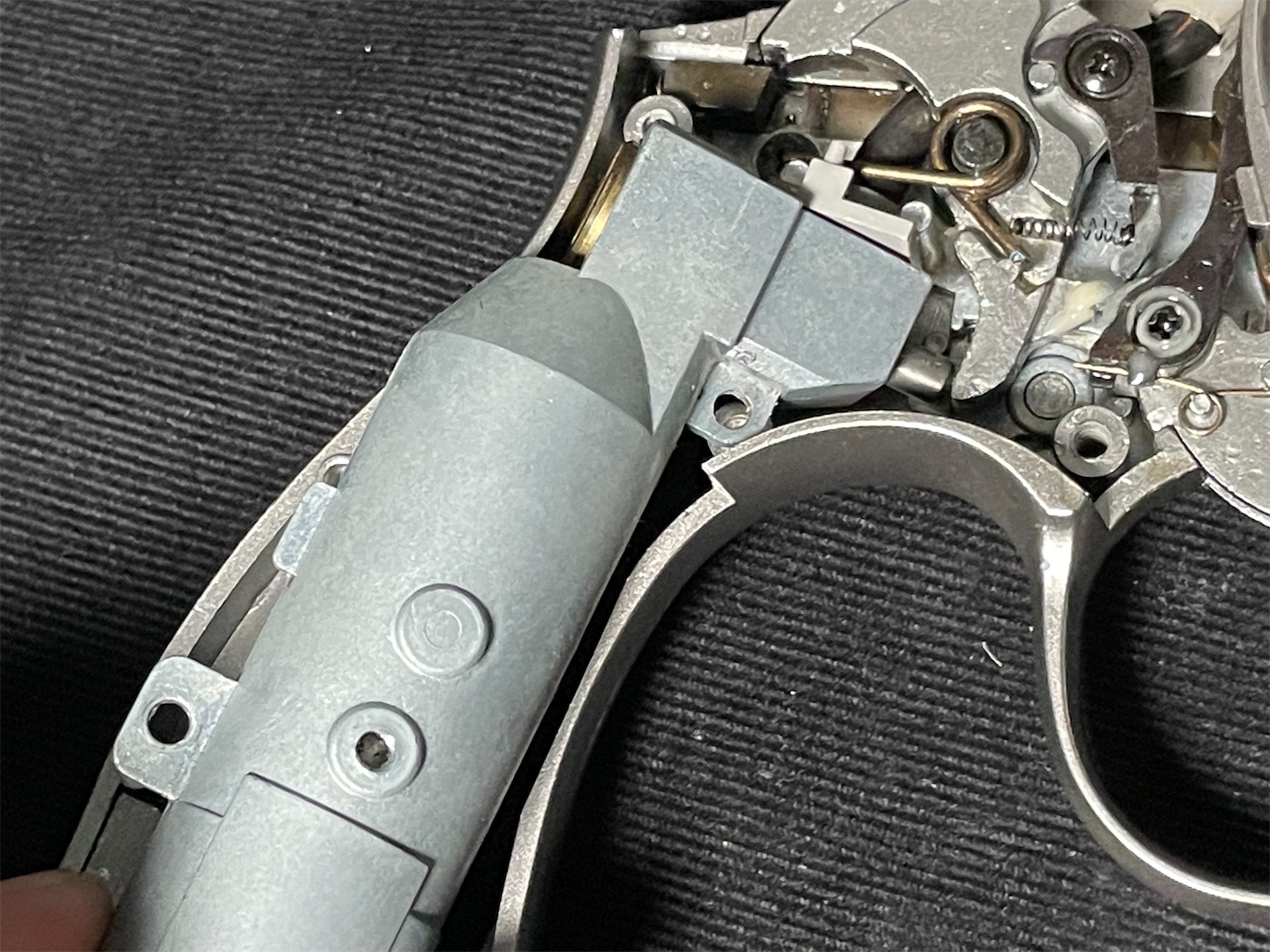

マイナスで梃子の様に持ち上げて

そっと外します。



今回はハンマー回りやトリガー周りを

分解いたしませんので、

そこがバラバラにならないように

そっとタンクを取り出します。










f:id:DELTAELITE-10mmAUTO:20221002140556j:image

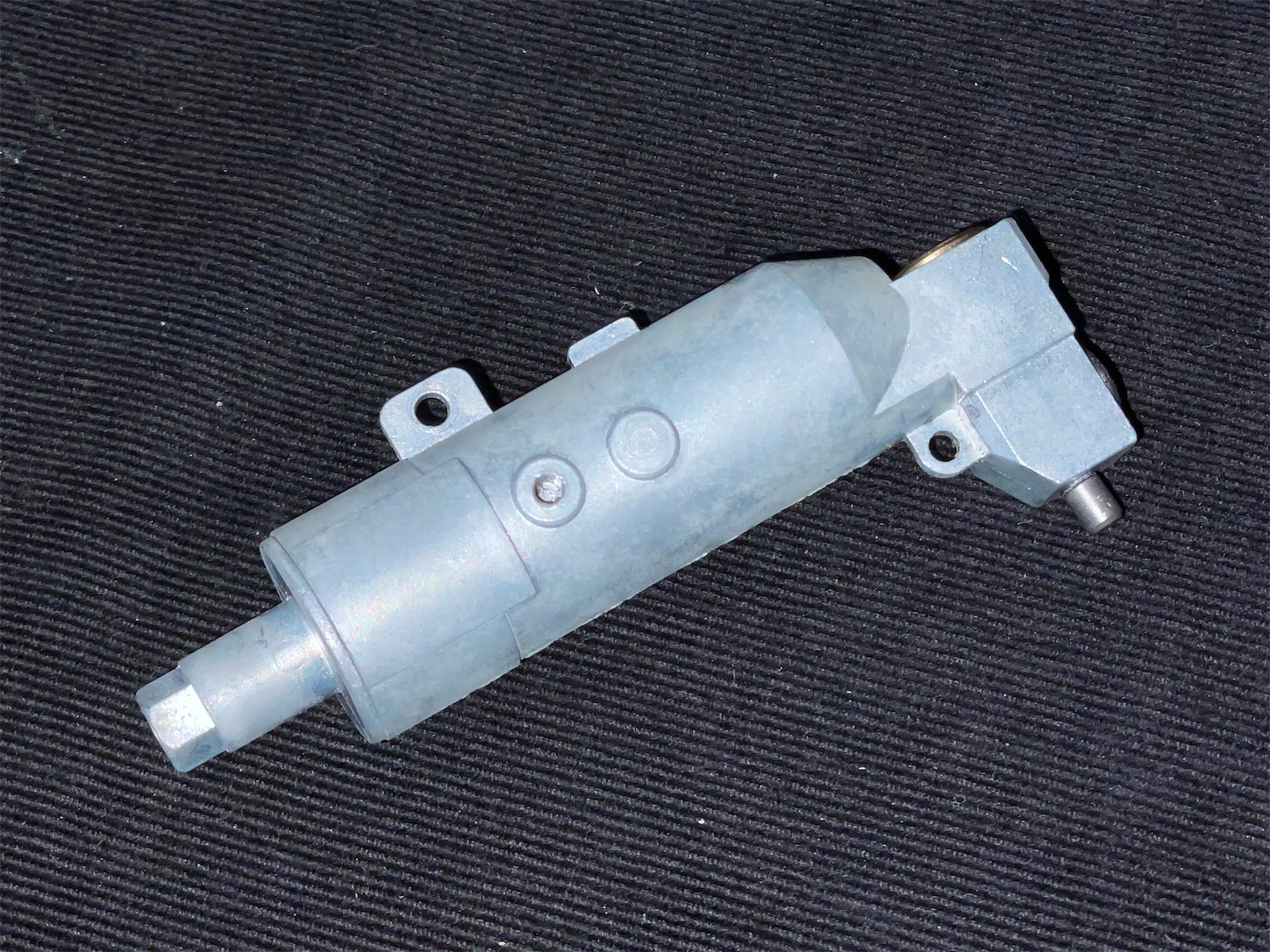

取り出したタンク。





今回の異常個所は・・・ココ!

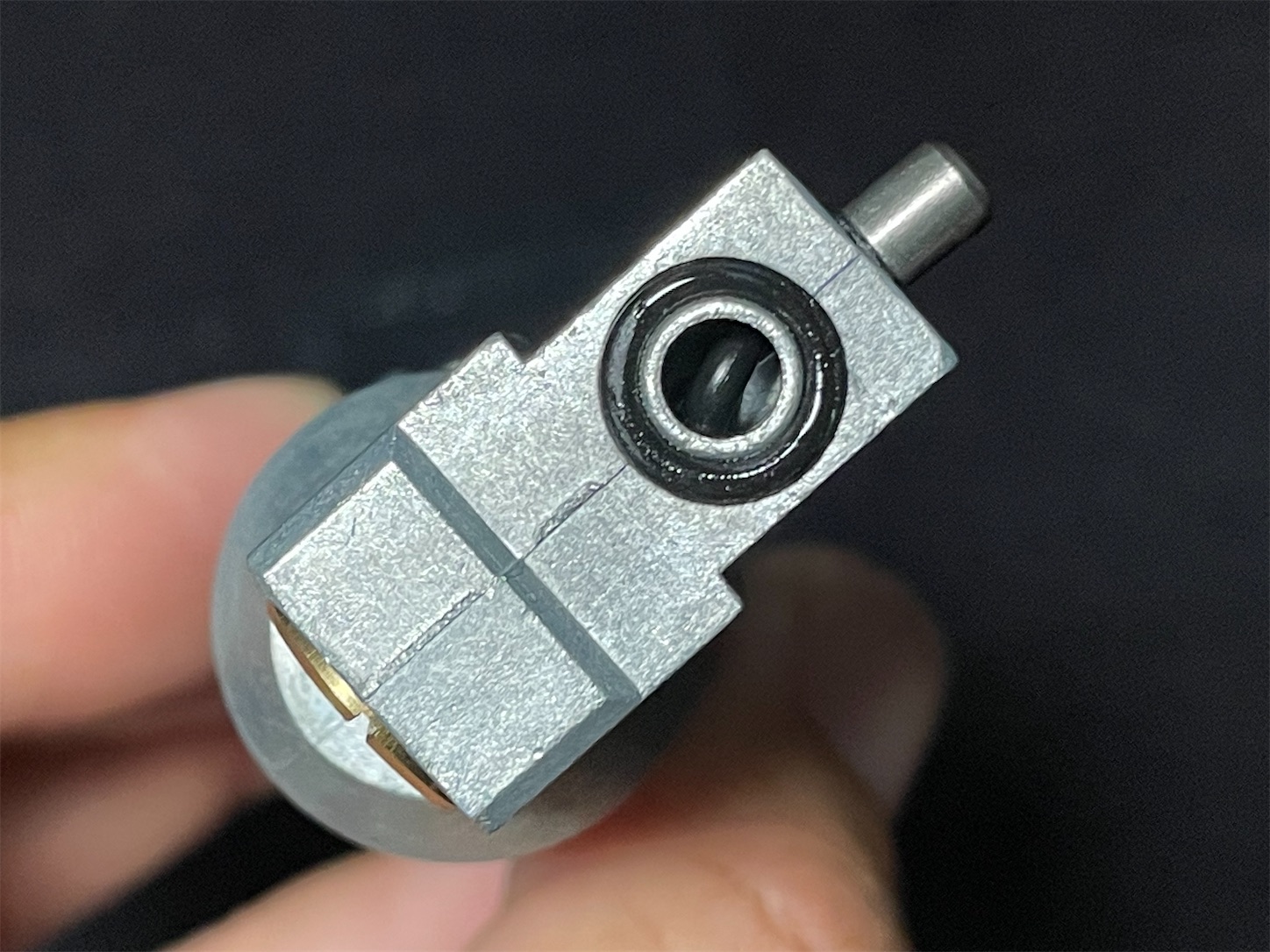

f:id:DELTAELITE-10mmAUTO:20221002140559j:image





放出バルブのOリング脱落





これが今回のガス漏れの原因。

バルブは正常に閉じていますが、

Oリングが外れて気密がとれておらず、

ガスを注入した瞬間そのまま

ガスルート→放出口へと流出していた。

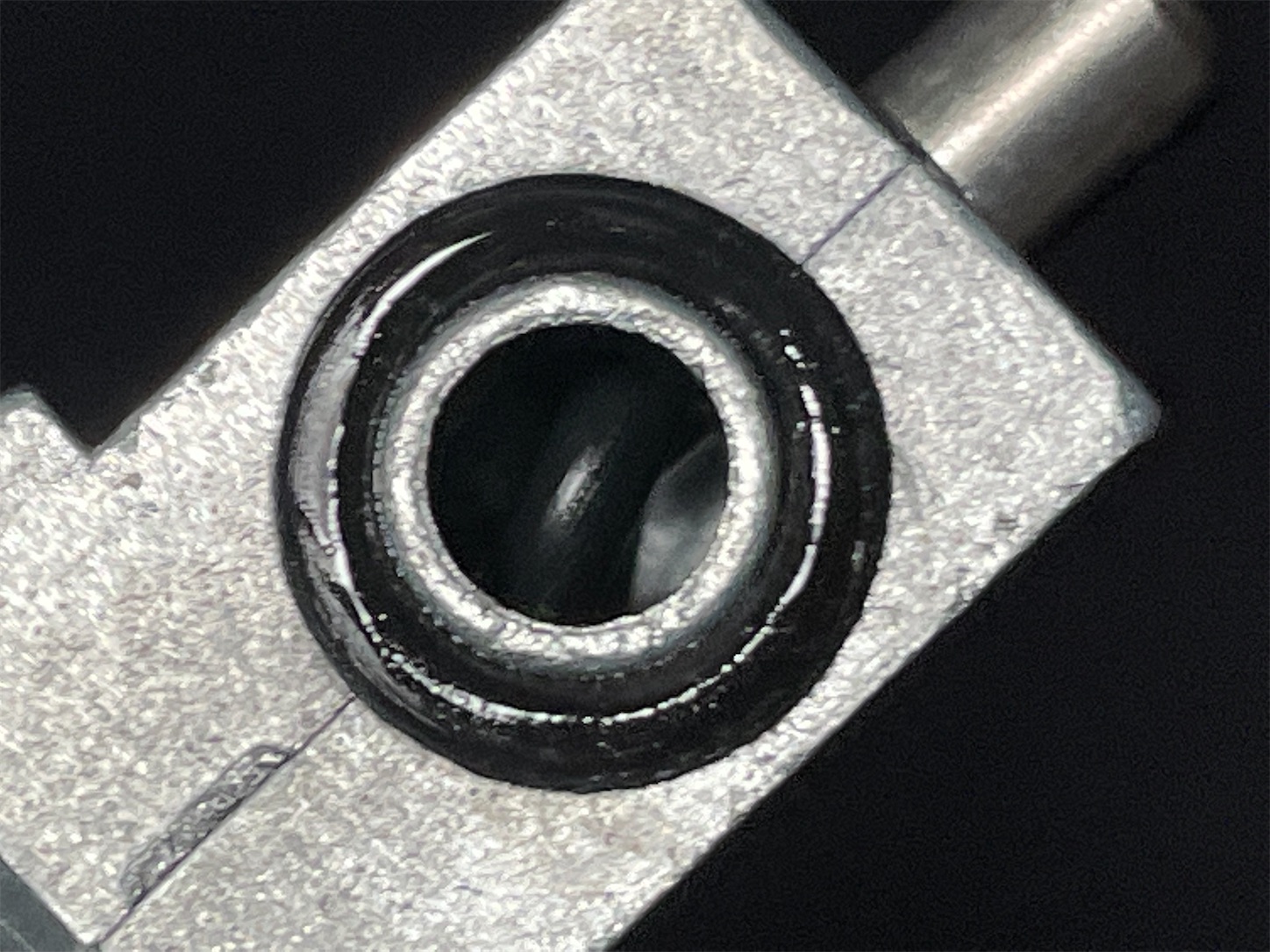

f:id:DELTAELITE-10mmAUTO:20221002140603j:image





ケースとして稀なガス漏れ原因ですが、

幸い部品交換無しで直すことが出来ます。







④放出バルブ取出し

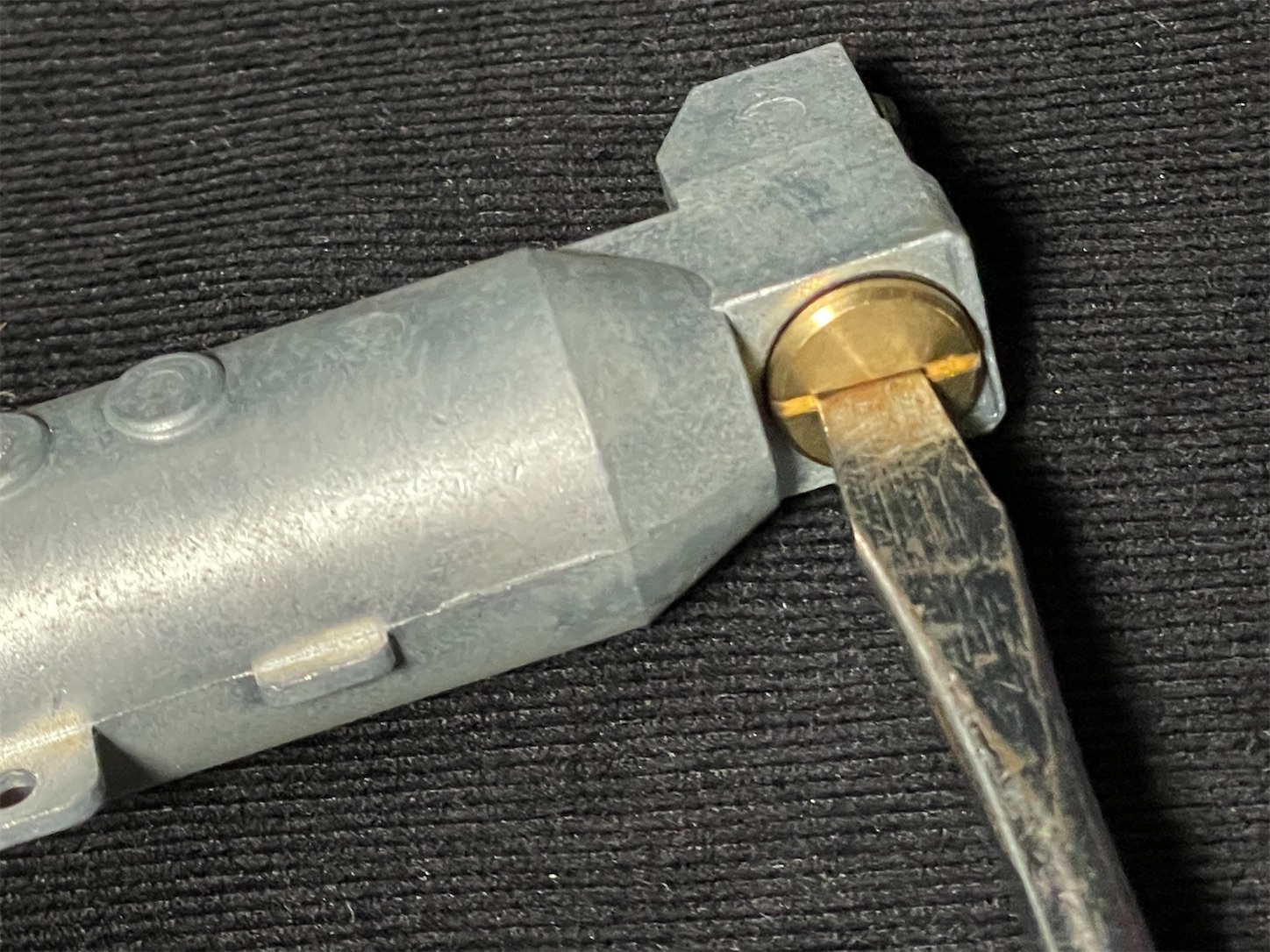

f:id:DELTAELITE-10mmAUTO:20221002140608j:image







タンク上部の真鍮部品。

これをマイナスで緩めていきます。

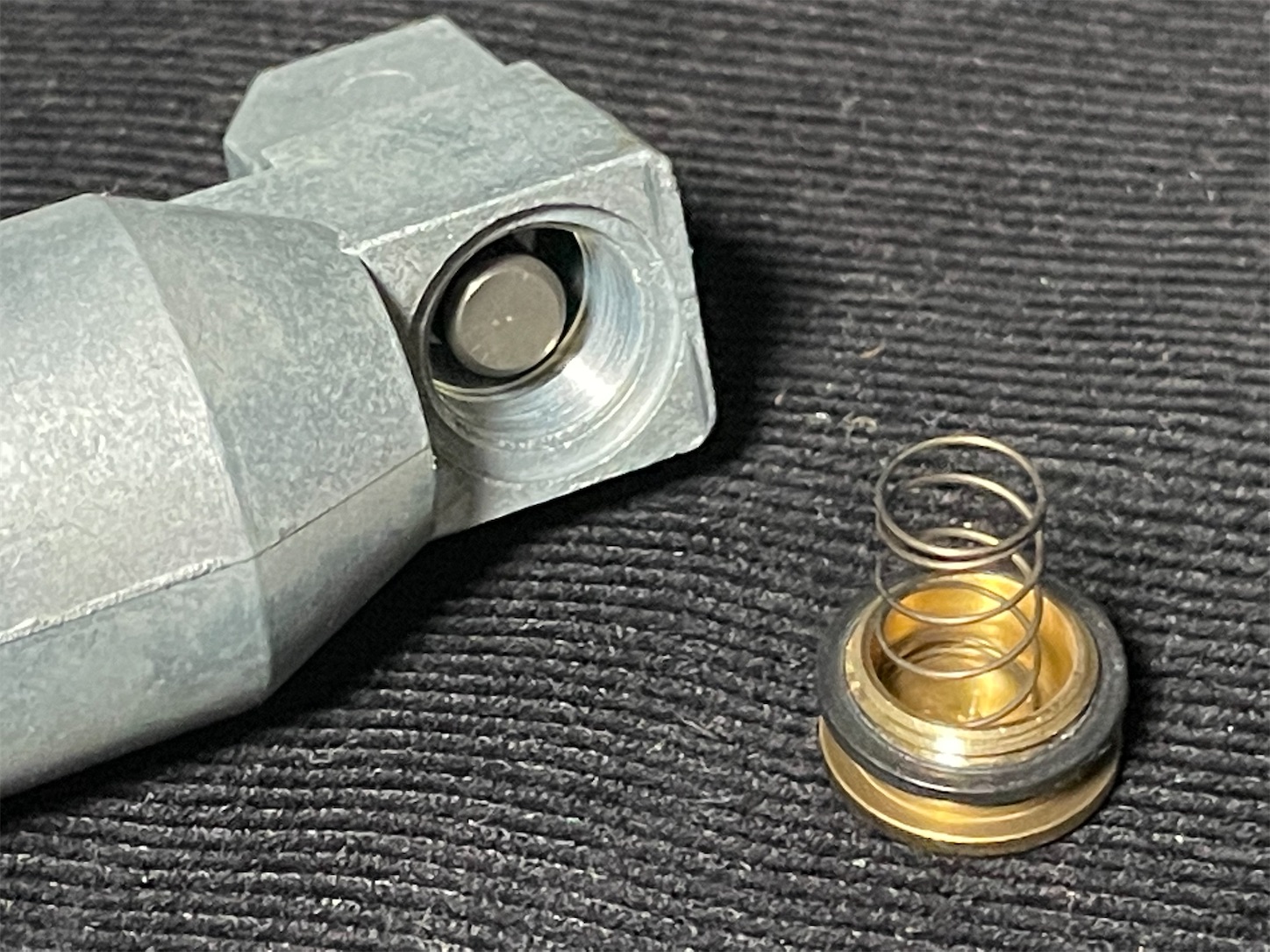

f:id:DELTAELITE-10mmAUTO:20221002140612j:image





取り外すとこのようになっています。





スプリングがバルブを前方に押し付け

ノッカーがバルブを叩くと

わずかに開いた隙間からガスが放たれ

ガスルートを通じBB弾を発射します。

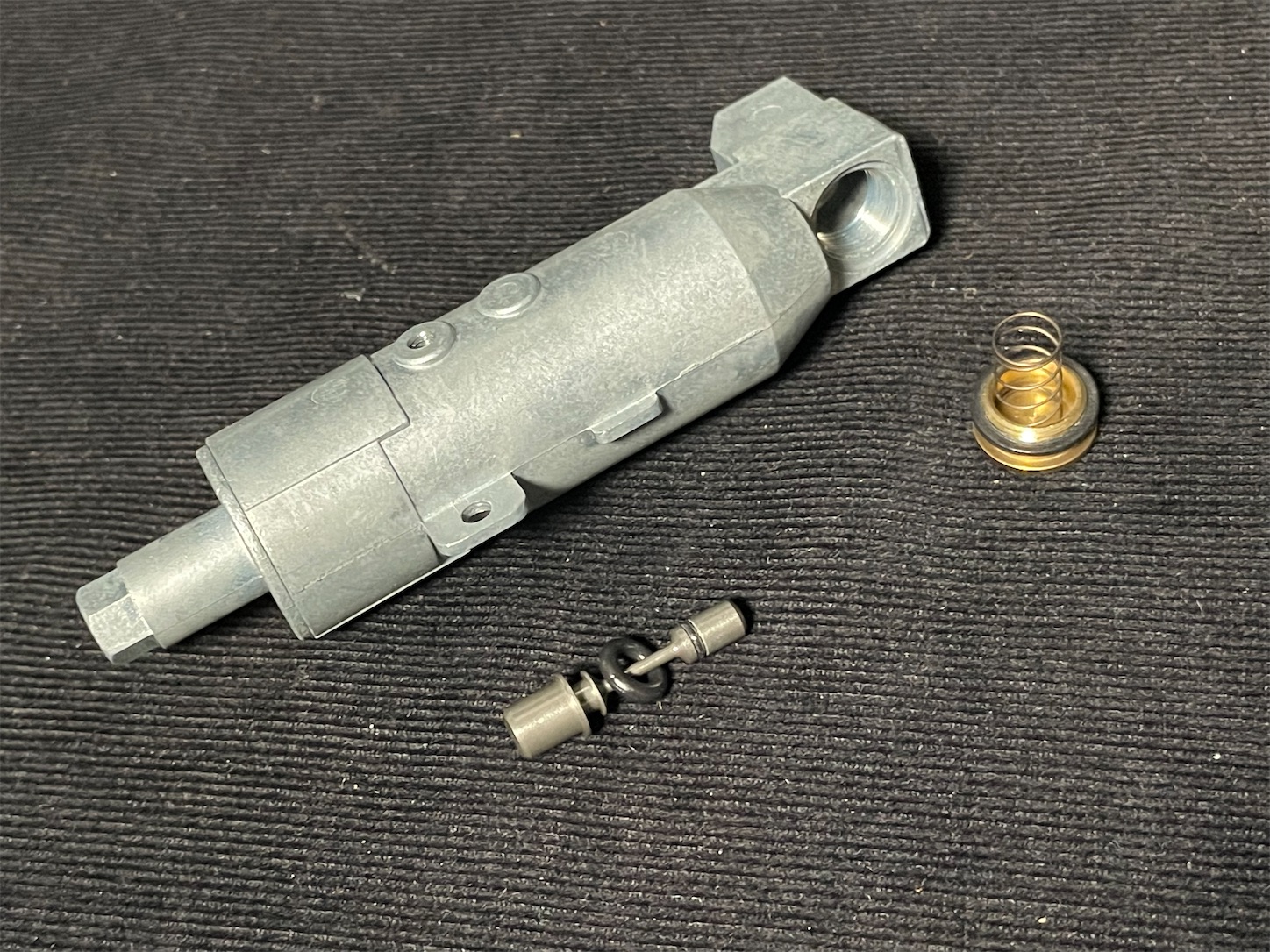

f:id:DELTAELITE-10mmAUTO:20221002140615j:image





バルブを取り出しまシタ。

このようになっていたのデス。









⑤脱落Oリング再取付

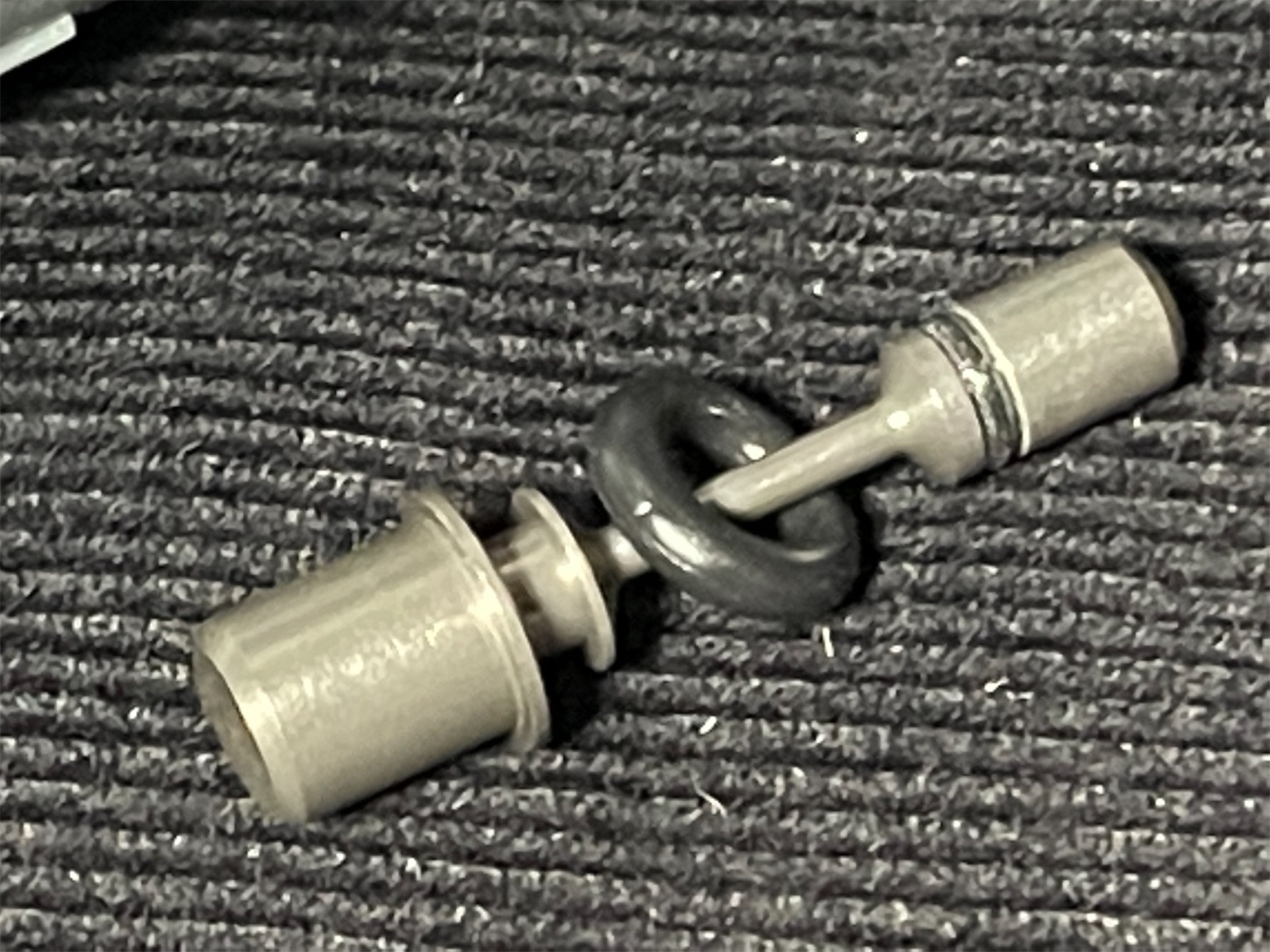

f:id:DELTAELITE-10mmAUTO:20221002140618j:image





見事に外れたOリング




f:id:DELTAELITE-10mmAUTO:20221002140622j:image

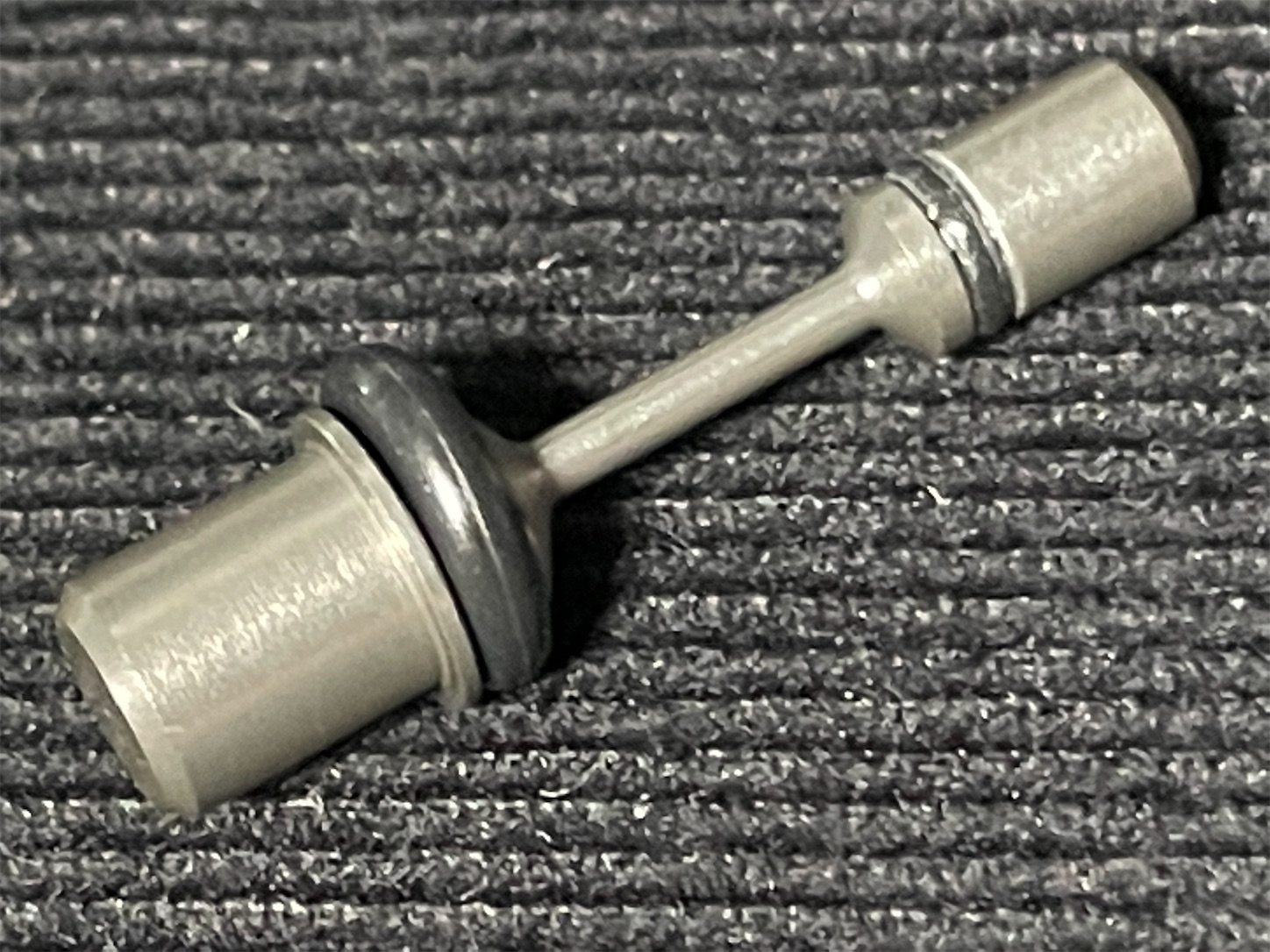

これを本来の位置に戻し

またタンクの中に取付け致します。

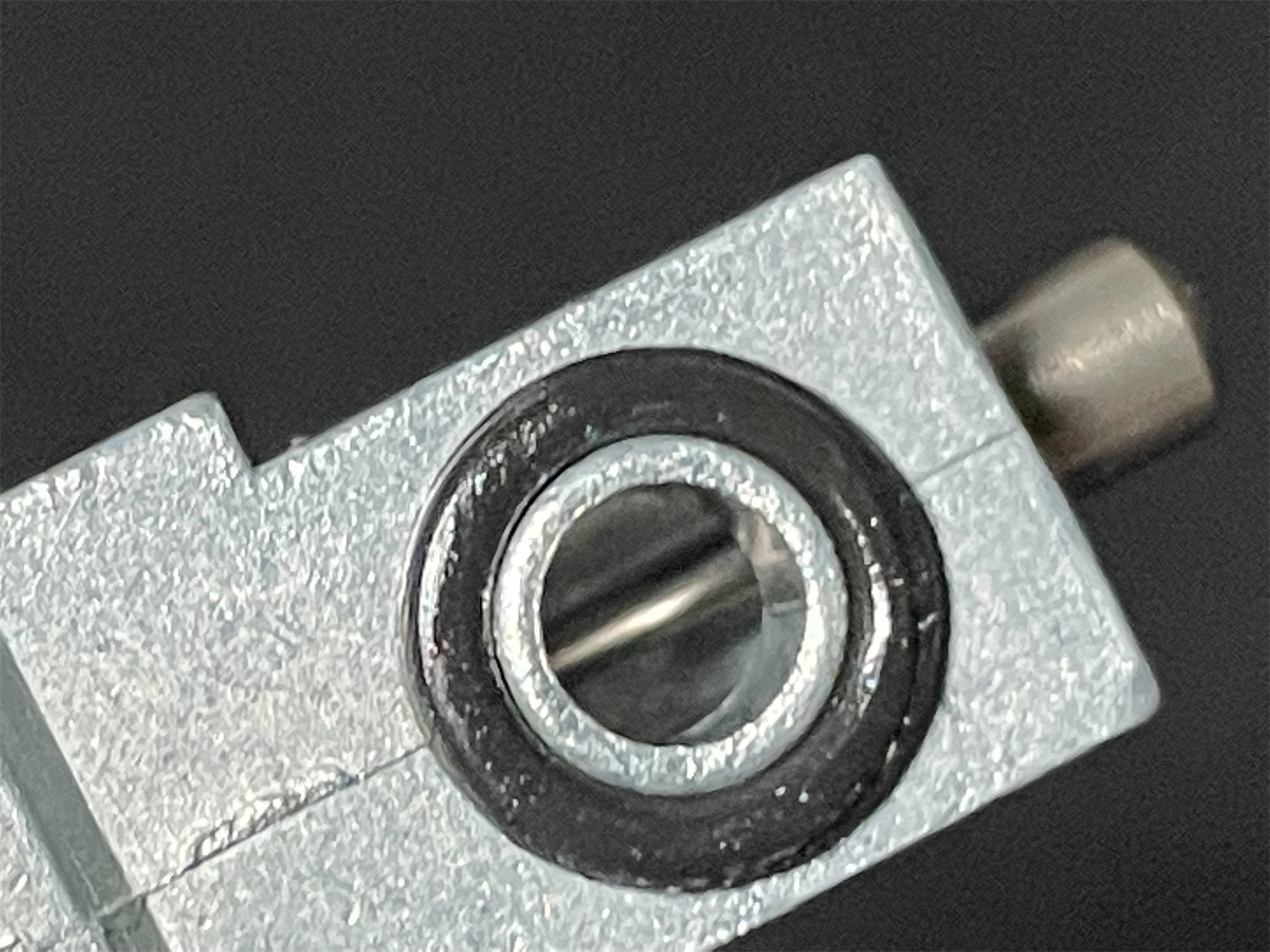

f:id:DELTAELITE-10mmAUTO:20221002140625j:image





正常な取付け状態。

バルブシャフトが見えます。







⑥タンクの再取付
f:id:DELTAELITE-10mmAUTO:20221002140628j:image

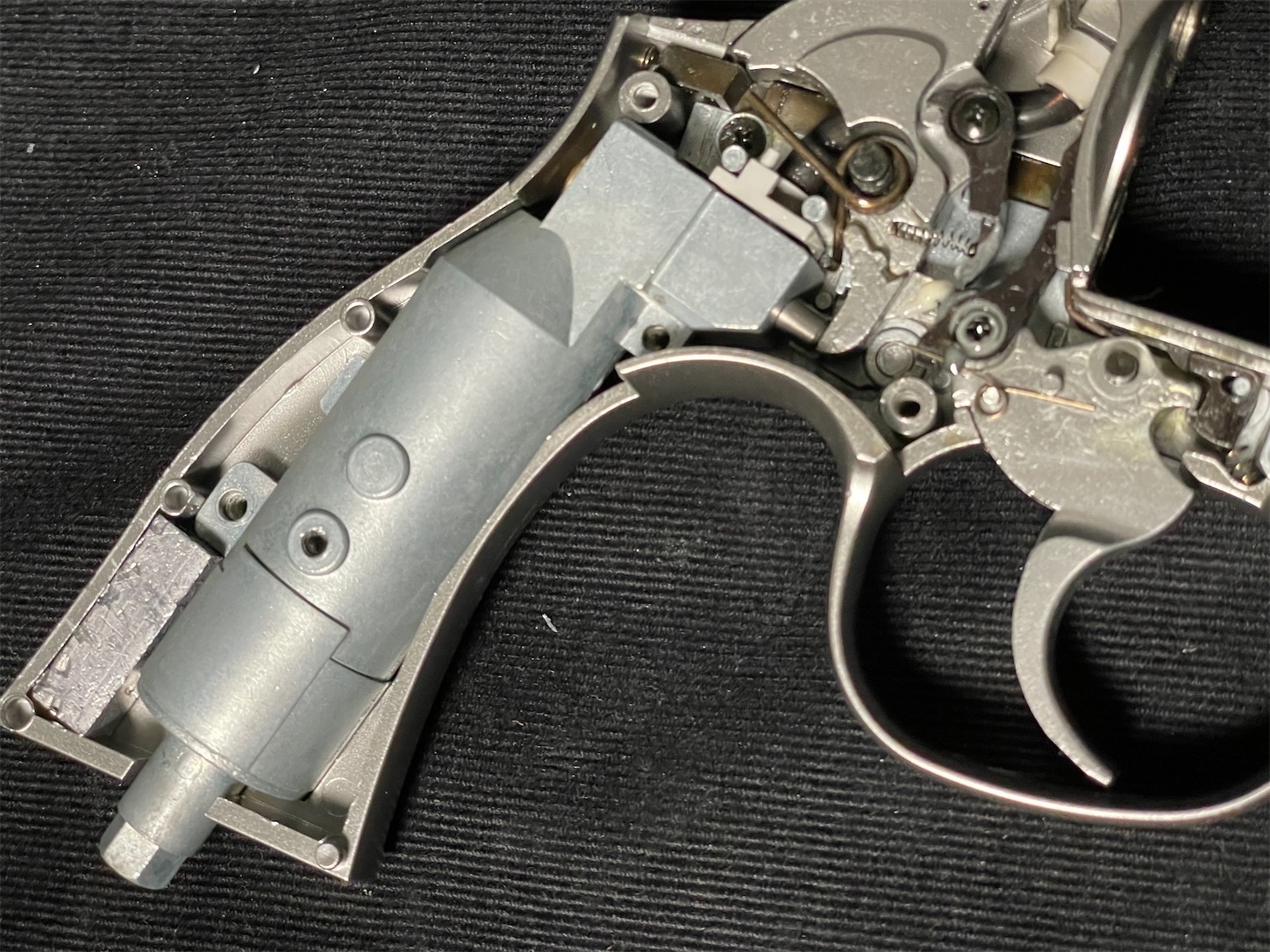

そしてタンクをもとの位置に戻し、

あとは取り外したパーツを

逆の手順で取付していきます。





⑦パーツの再取付
f:id:DELTAELITE-10mmAUTO:20221002140632j:image

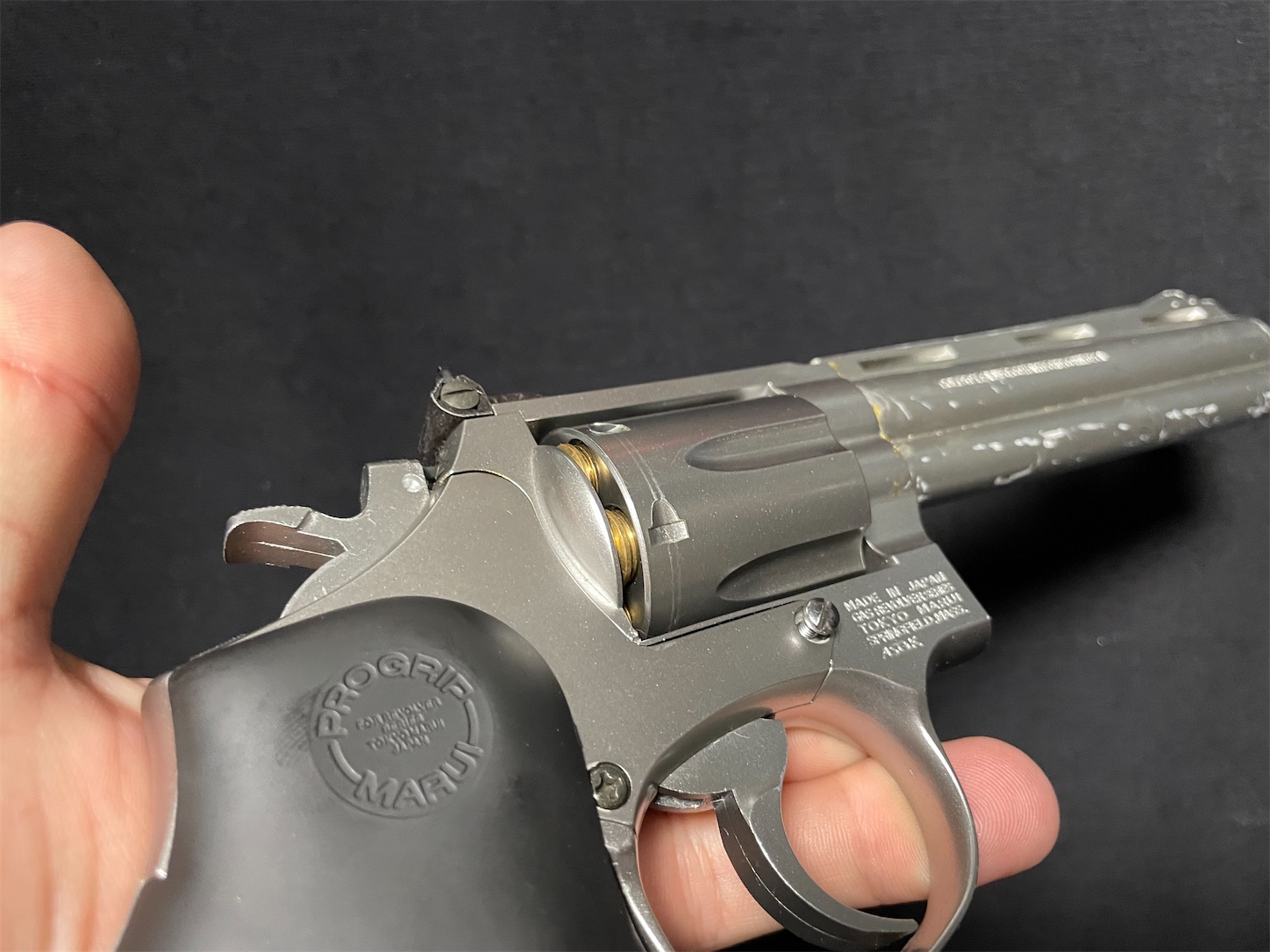

サイドプレート

グリップを元に戻し、

最後にシリンダーを組んで

スクリューを締め込みます。








f:id:DELTAELITE-10mmAUTO:20221002140635j:image

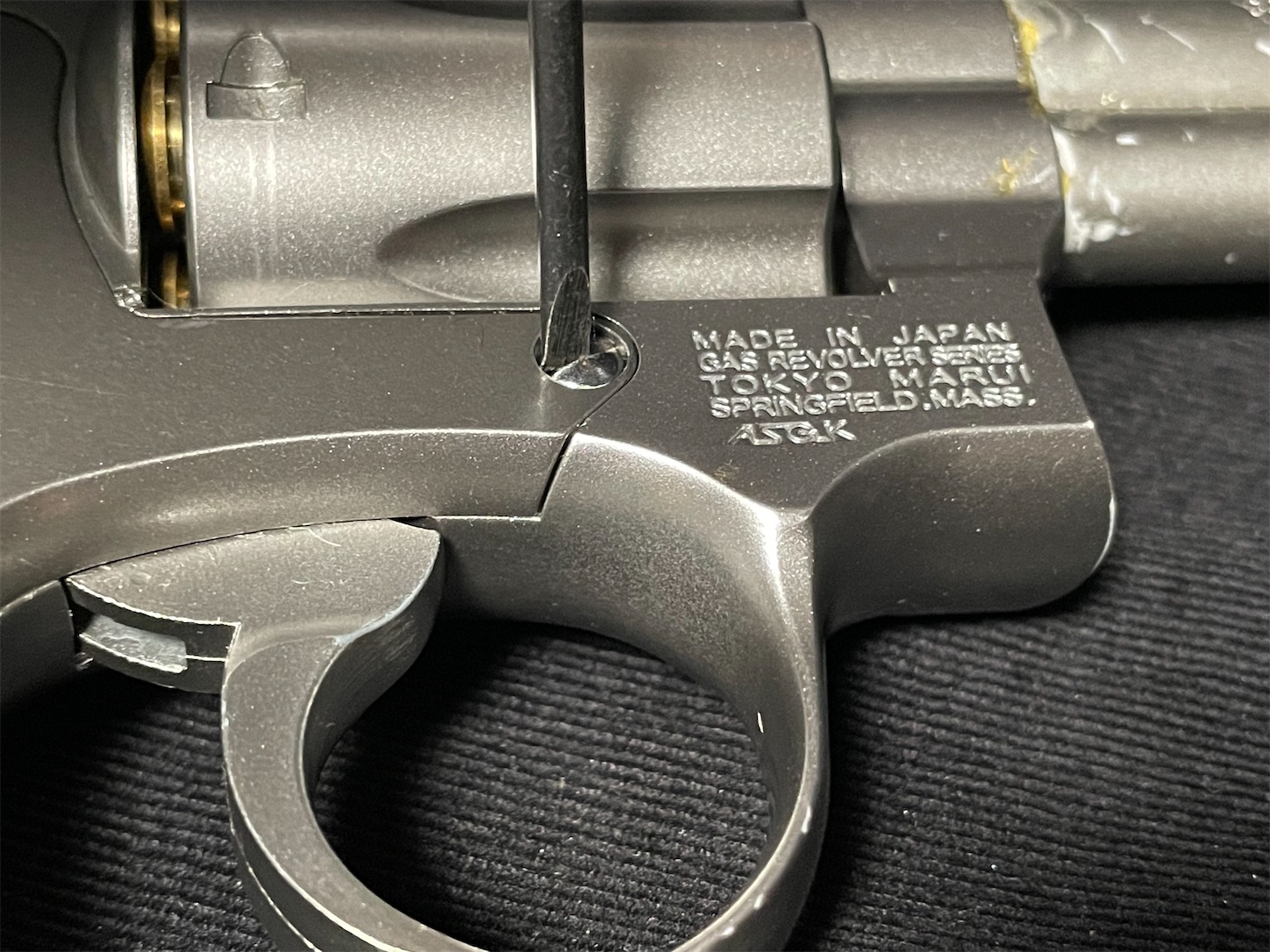

これで・・・よしっと!

(/・ω・)/

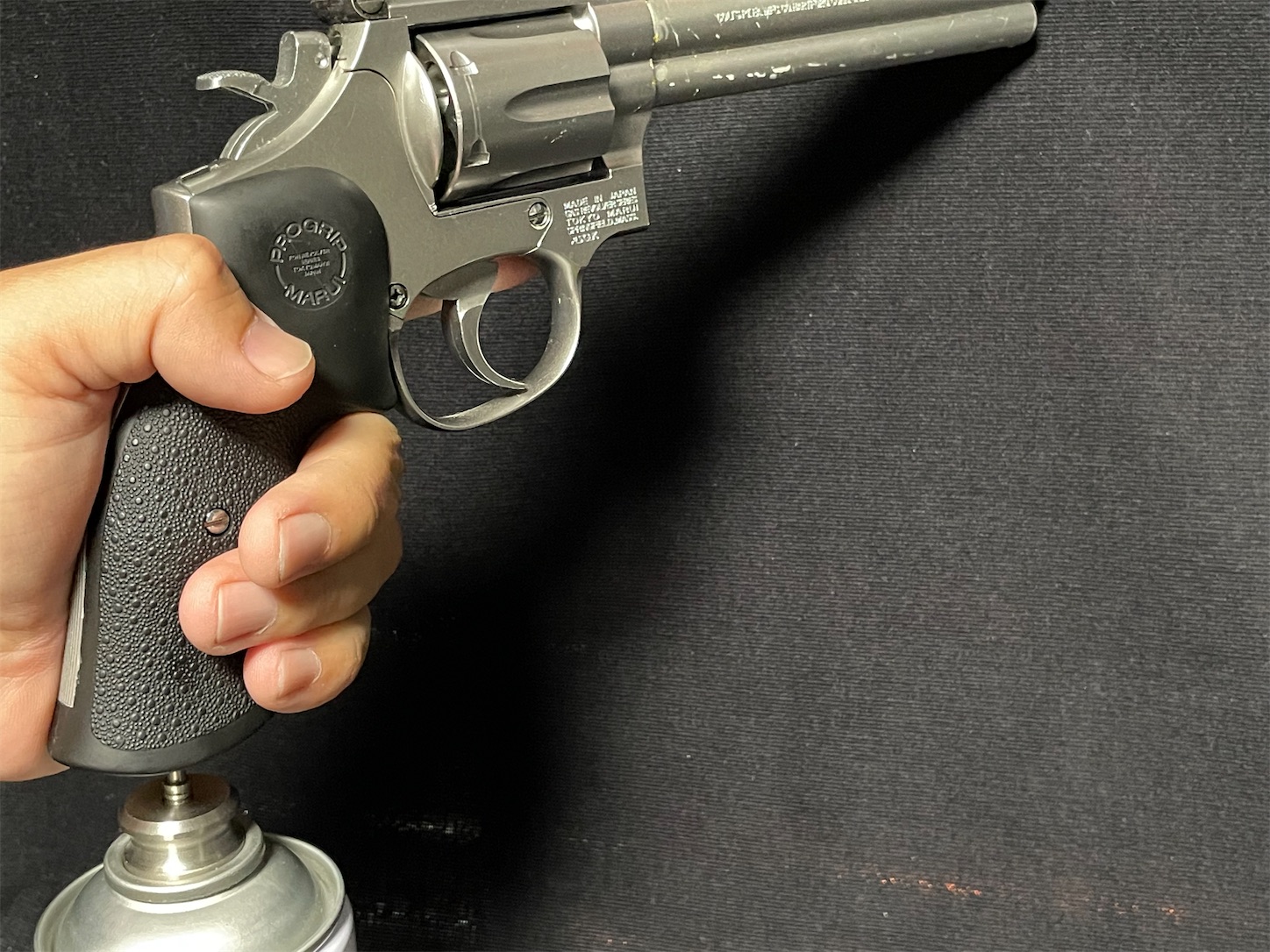

f:id:DELTAELITE-10mmAUTO:20221002140642j:image





そして緊張の

気密テスト。





気密テストの際は、ガス缶を上向きにして

液化ガスを注入するのではなく、

気化ガスを送り込み用にしてテストします。





注入後の漏れは・・・ナイッ!













修理完了

ワショーイ

(/・ω・)/


f:id:DELTAELITE-10mmAUTO:20221002140638j:image

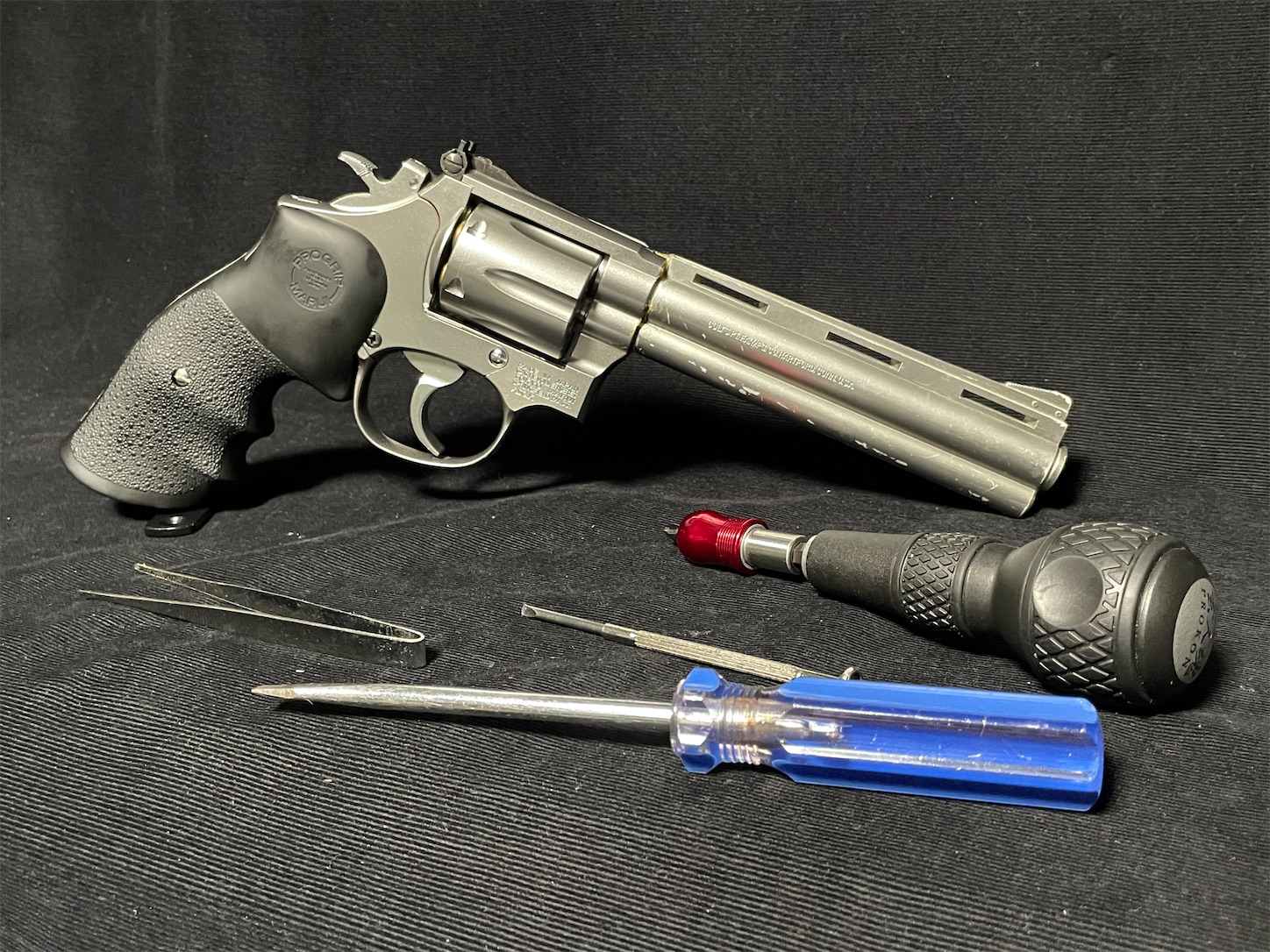

というわけで無事元通りの

マルイM66改スマイソン





久々に撃って遊ぶことが出来るように

なりまシタ!





次の記事では初速計測を行います。
