さて、マガジン活用のためにハードボーラーを・・・直すッ!







さて・・・パッケージや銃本体の
レビューが終わったところで、
チャチャっと修理に取り掛かりますか!




f:id:DELTAELITE-10mmAUTO:20230122014129j:image

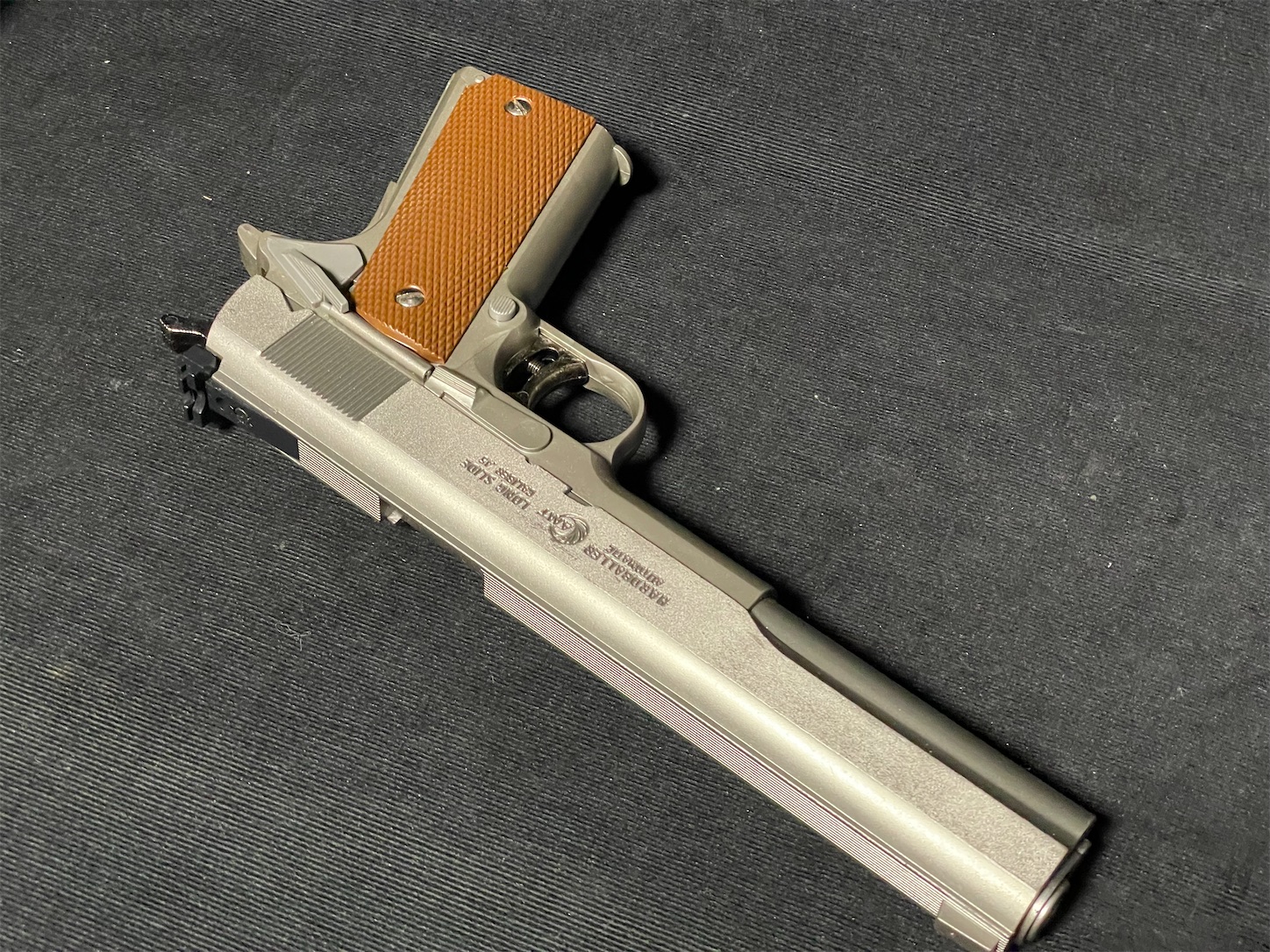

前出記事でも触れましたが

このハードボーラーの不具合箇所は

2か所。



①ガス漏れ

②ダブルアクション不可









f:id:DELTAELITE-10mmAUTO:20230122013419j:image







まずは分解してまいりましょう。



手順は以下の通り。







ブンカーイ

ワショーイ

(/・ω・)/












f:id:DELTAELITE-10mmAUTO:20230122013424j:image

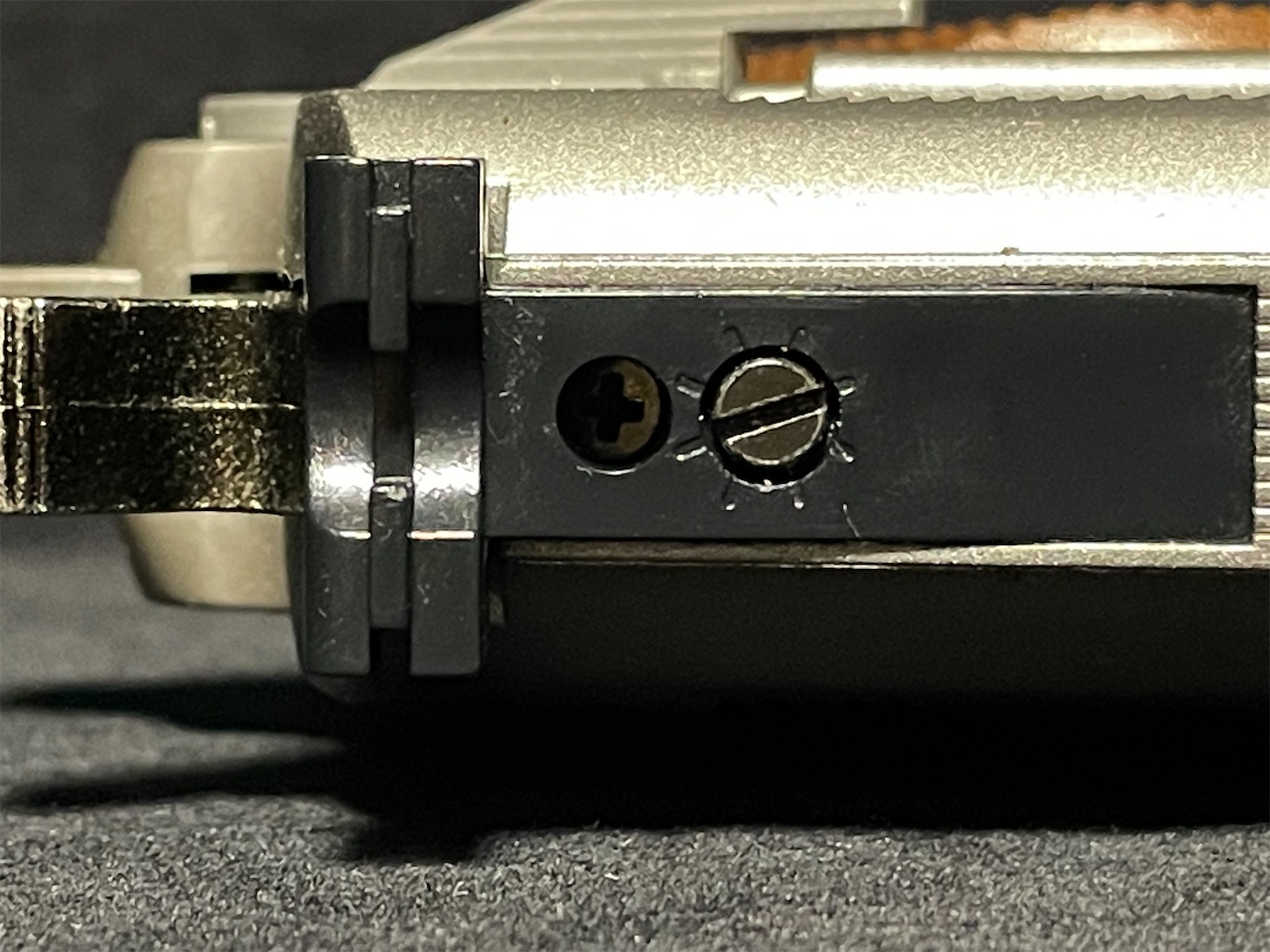

アサイトの上下調整ビスの後ろ

小さな穴が開いておりますが、

ココの+ネジを緩めます。





なおこのネジは緩むだけで、

取り出しはできないようになっています。








f:id:DELTAELITE-10mmAUTO:20230122013428j:image

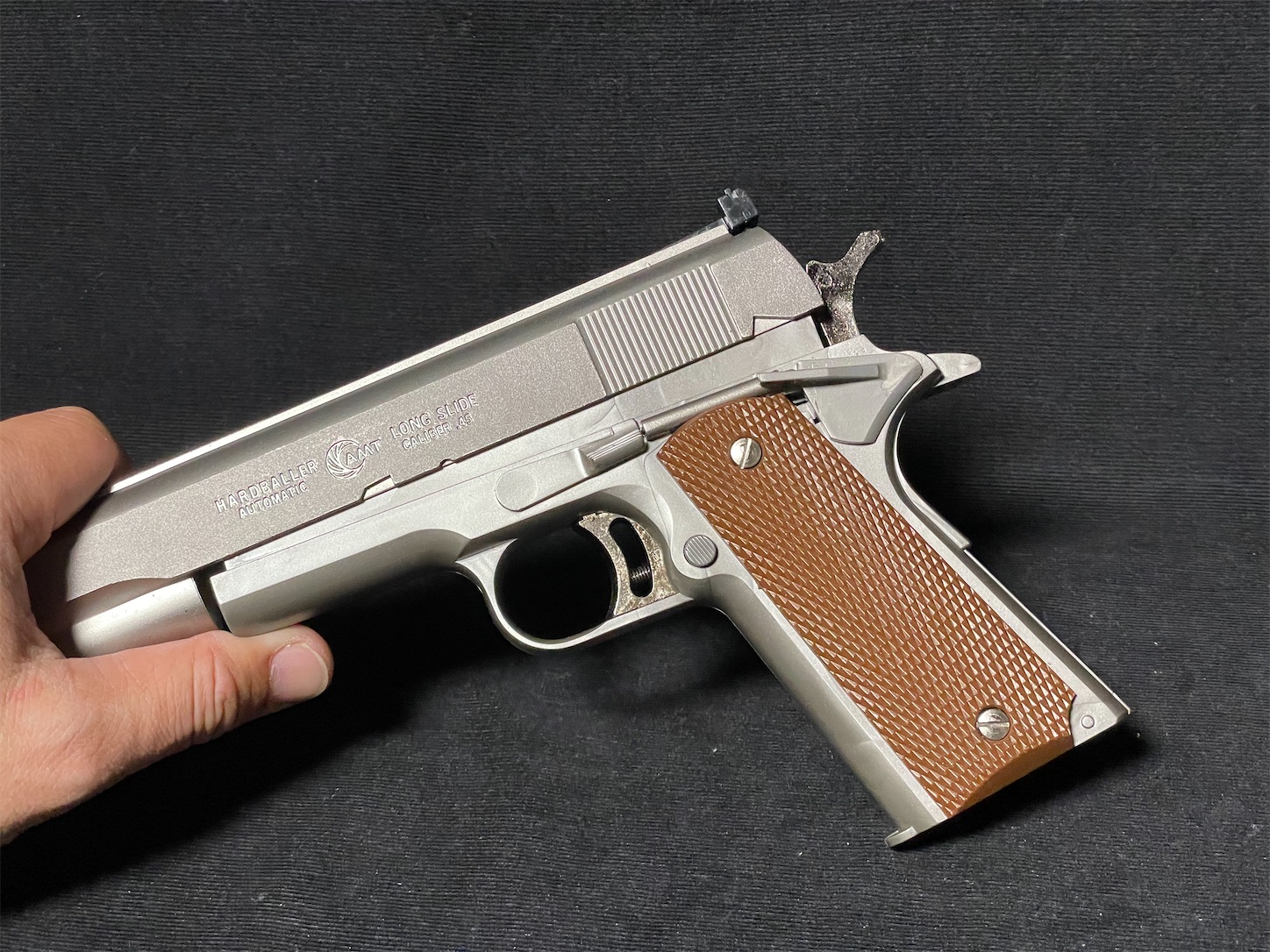

アサイト内のビスを緩めたら

スライドを前方に引っ張り、

持ち上げながら取り外します。






f:id:DELTAELITE-10mmAUTO:20230122013433j:image







するとスライドがスポッと外れます。

こんな感じです。










f:id:DELTAELITE-10mmAUTO:20230122013437j:image

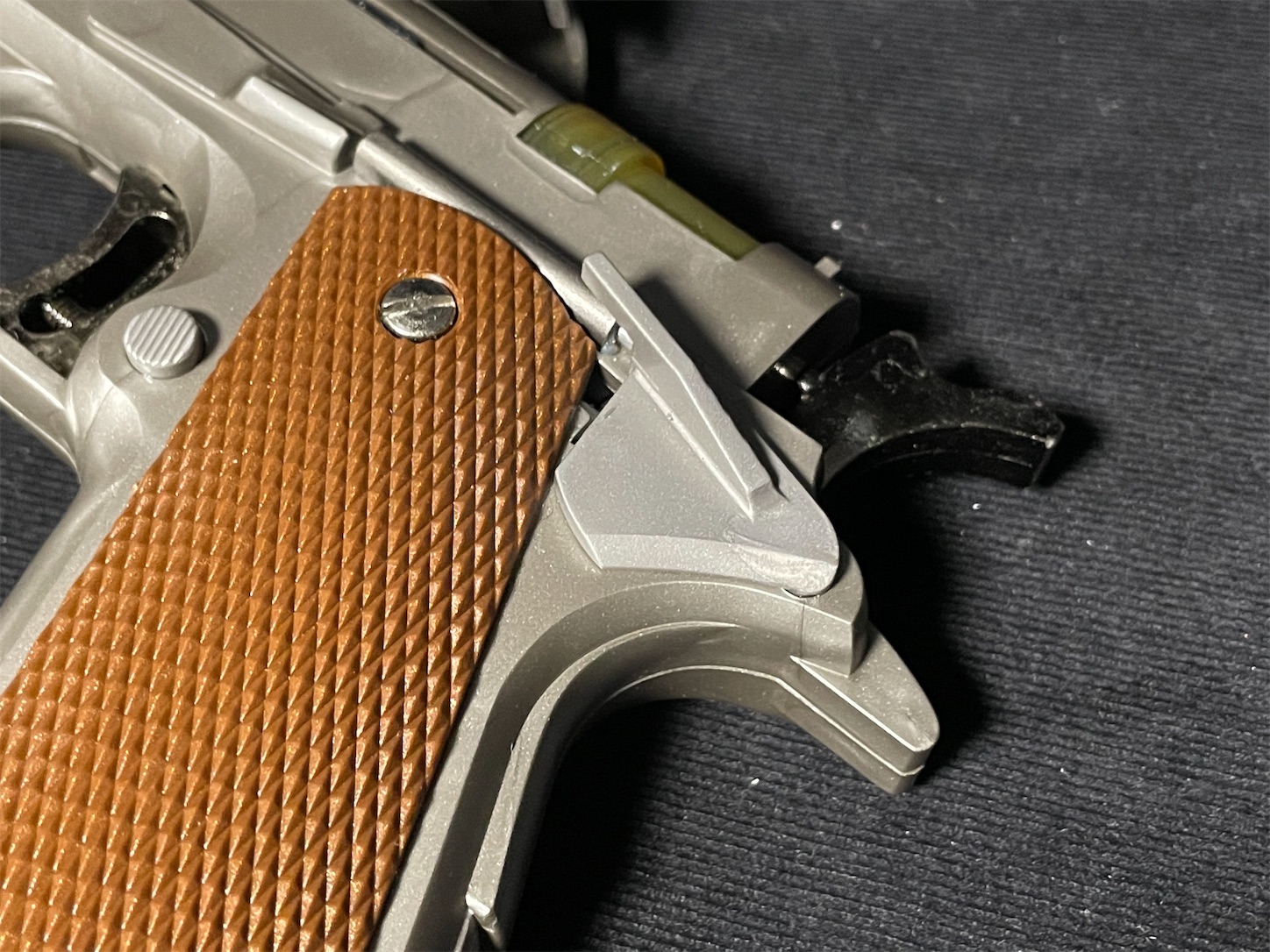

次にセイフティを外そうと思いましたが、

おっといけねえ。





グリップ外すの忘れてた。








f:id:DELTAELITE-10mmAUTO:20230122013442j:image

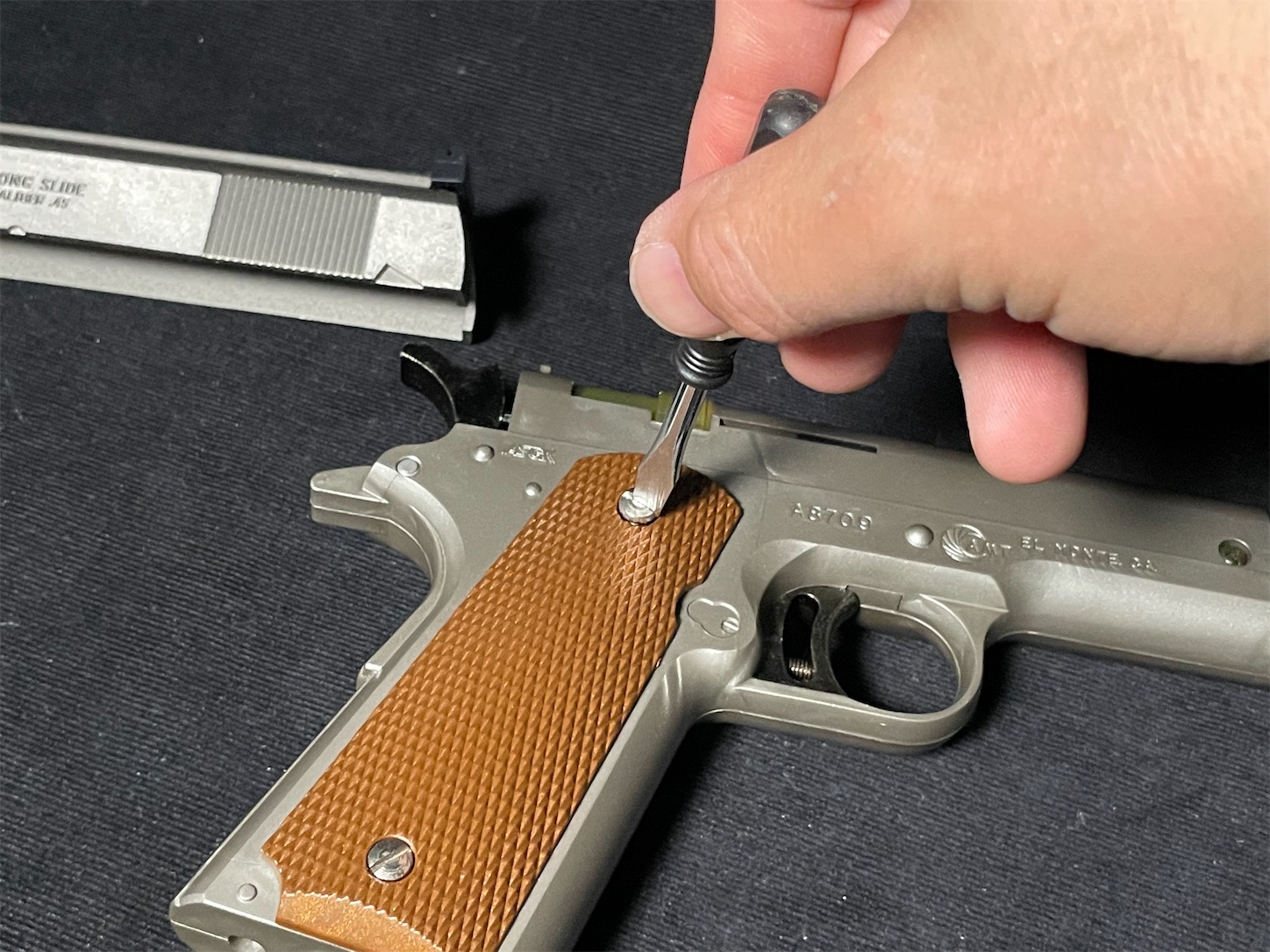

左右のグリップを外します。

これはスクリューを外せばいいだけなので

チョー簡単。






f:id:DELTAELITE-10mmAUTO:20230122013445j:image

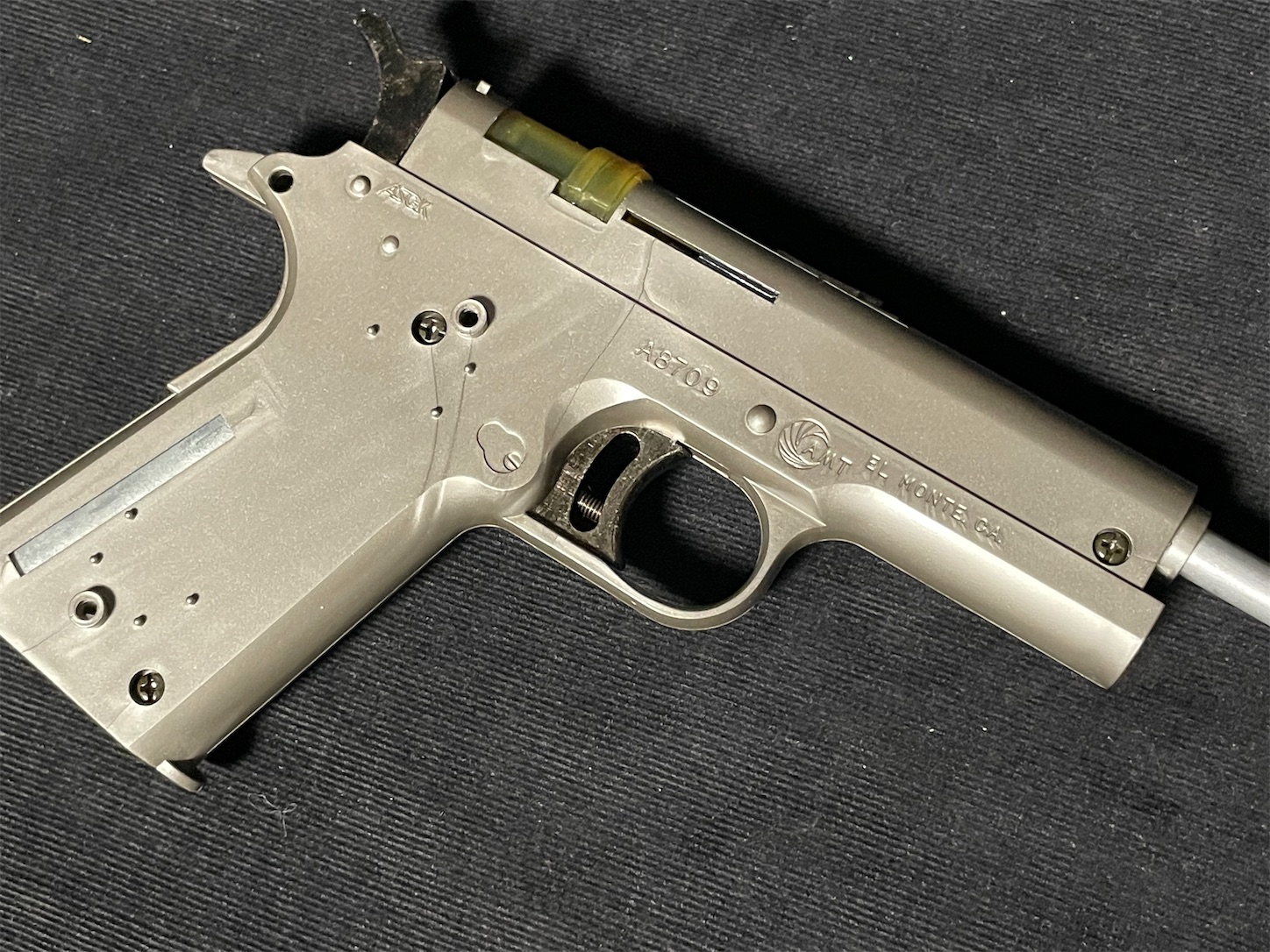

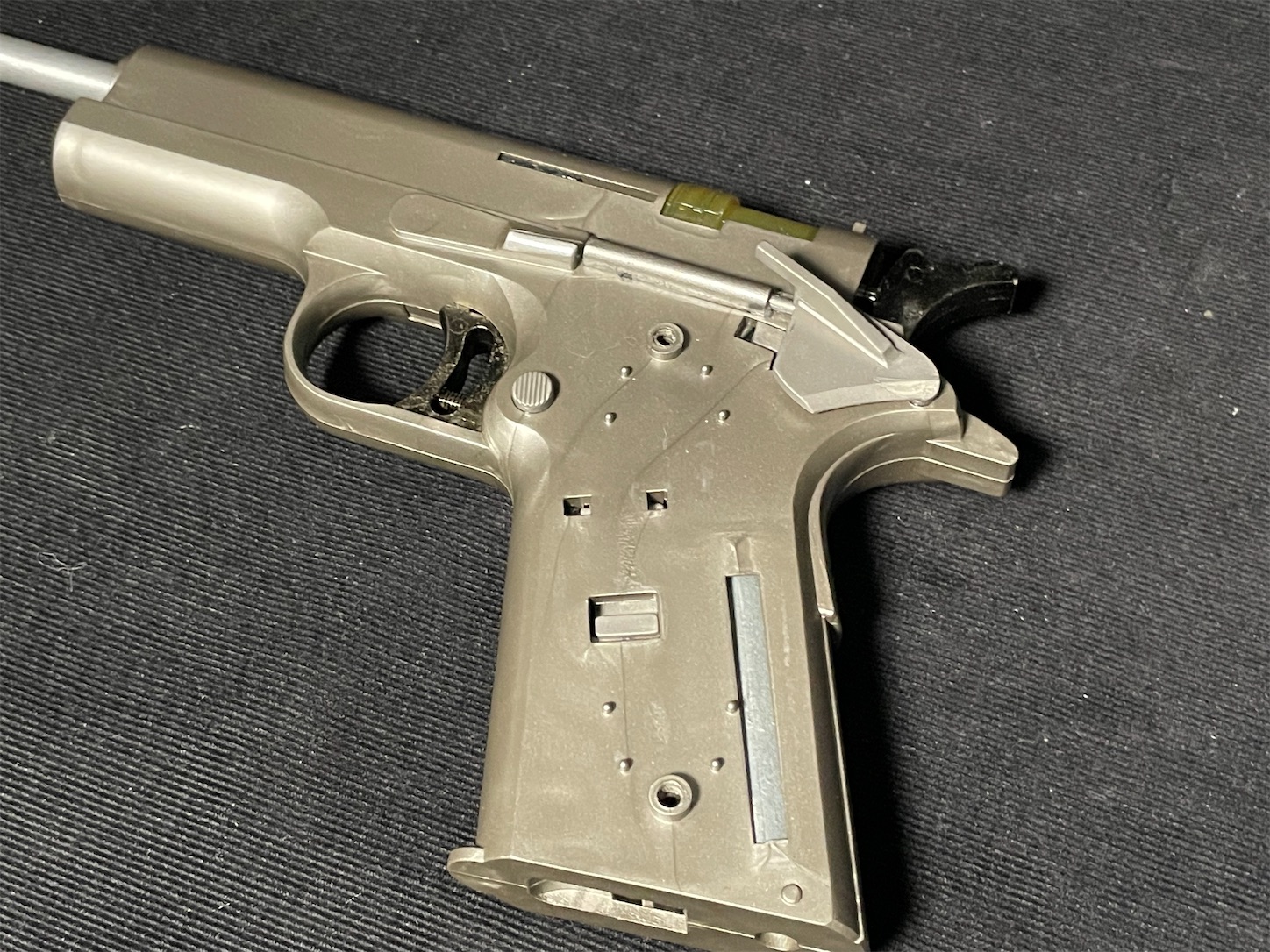

左右のグリップが外れました。

これでサムセイフティも取り外せます。








f:id:DELTAELITE-10mmAUTO:20230122013448j:image







次に本体モナカの分解です。

+ビスが3か所ありますので、

これを外します。








f:id:DELTAELITE-10mmAUTO:20230122013452j:image

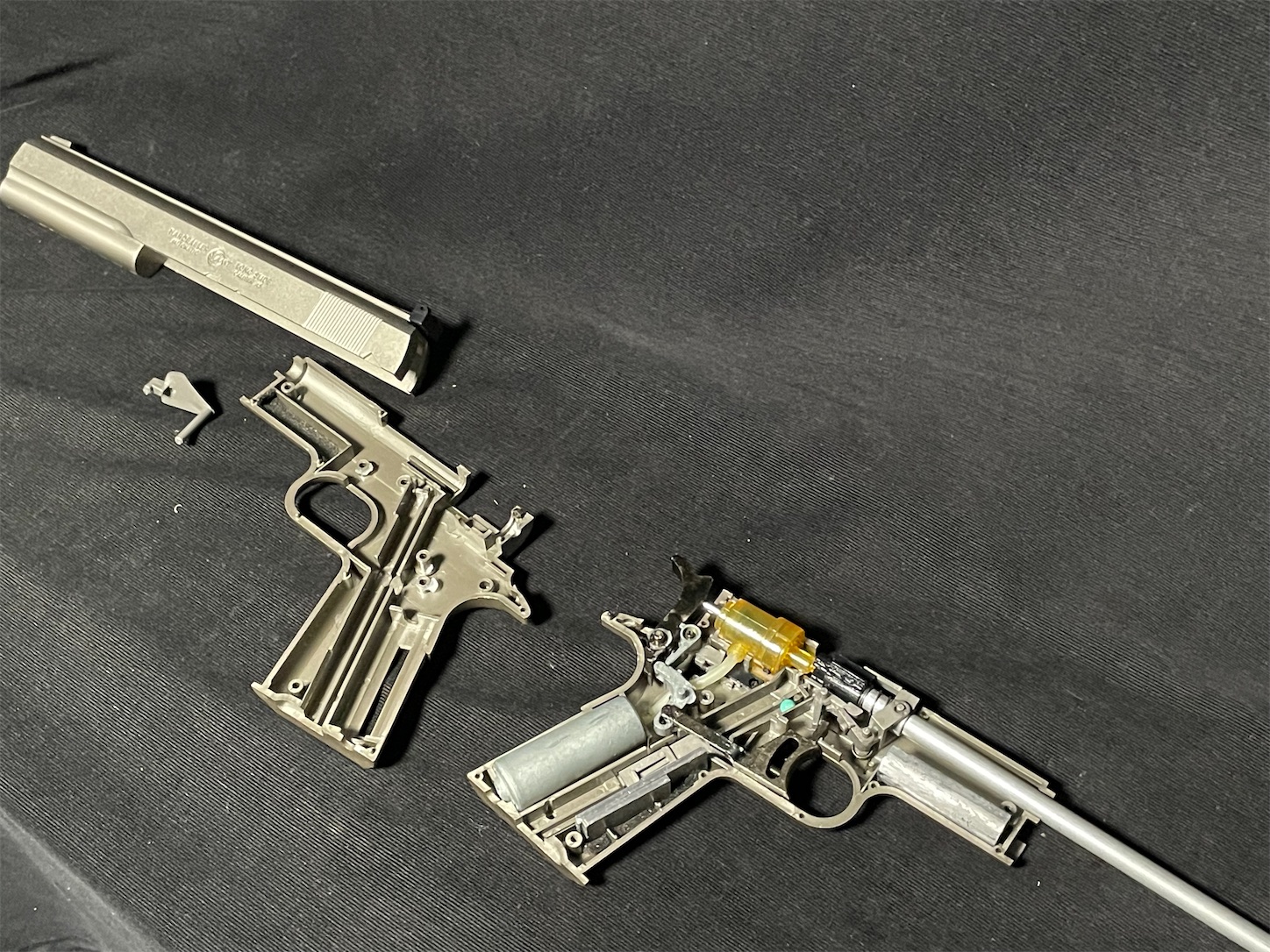

モナカが開かれました。

御開帳。



実銃の構造と作動を再現するための

ガスブローバックと違い、

固定スライドガスガンは、作動優先なので

確かに珍機構に見えるかもしれないけど

分解組み立てのメンテナンス性に優れており

修理は比較的やりやすいのデス。










f:id:DELTAELITE-10mmAUTO:20230122013455j:image





おっと

前のオーナーさんのものと思われる

BB弾を発見。これも摘出します。








f:id:DELTAELITE-10mmAUTO:20230122013459j:image

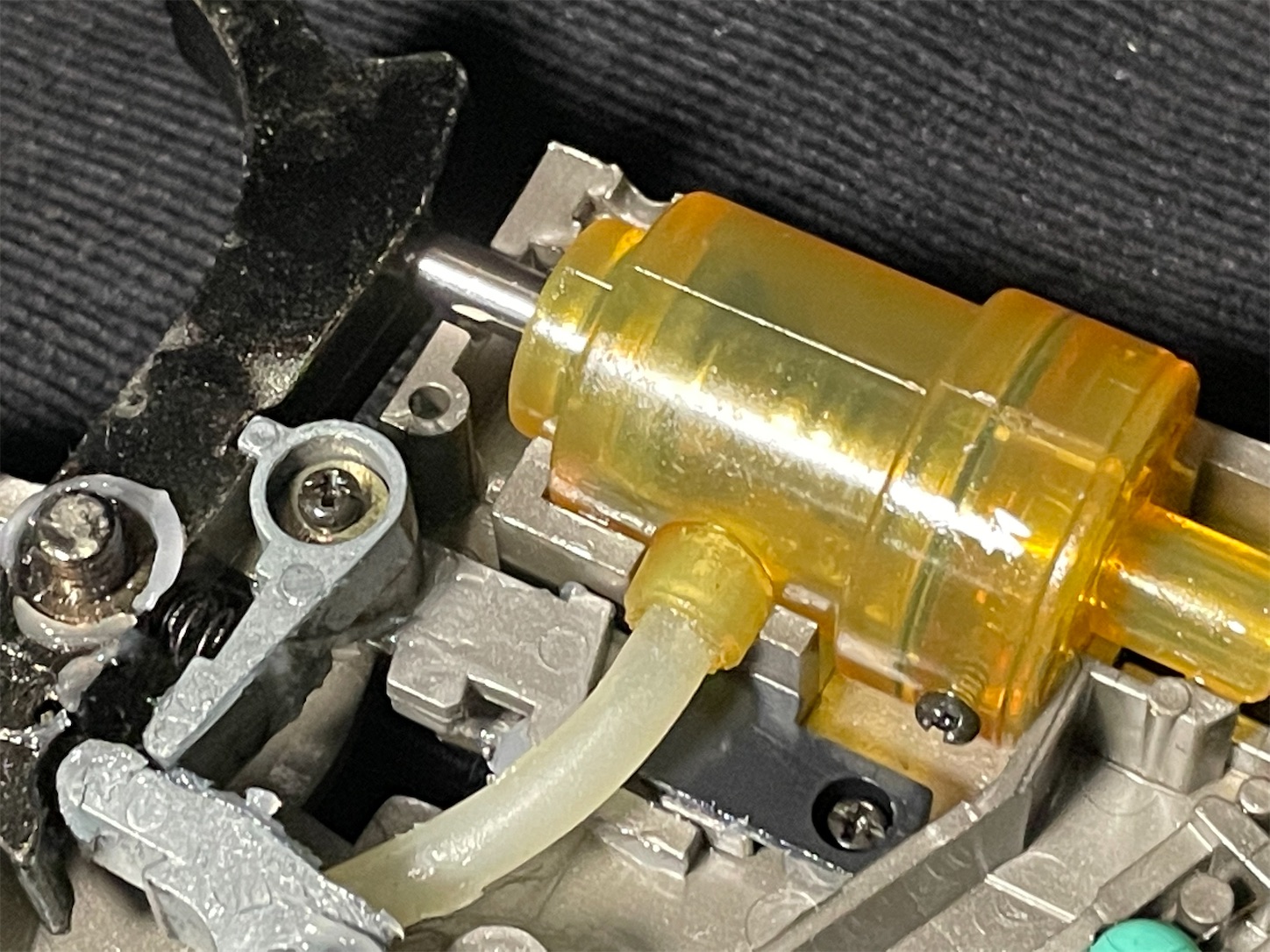

ガスを注入して漏れの場所を確認する。

ホースとユニットの接合部では漏れてない。









よーく見てみますと・・・








f:id:DELTAELITE-10mmAUTO:20230122013502j:image

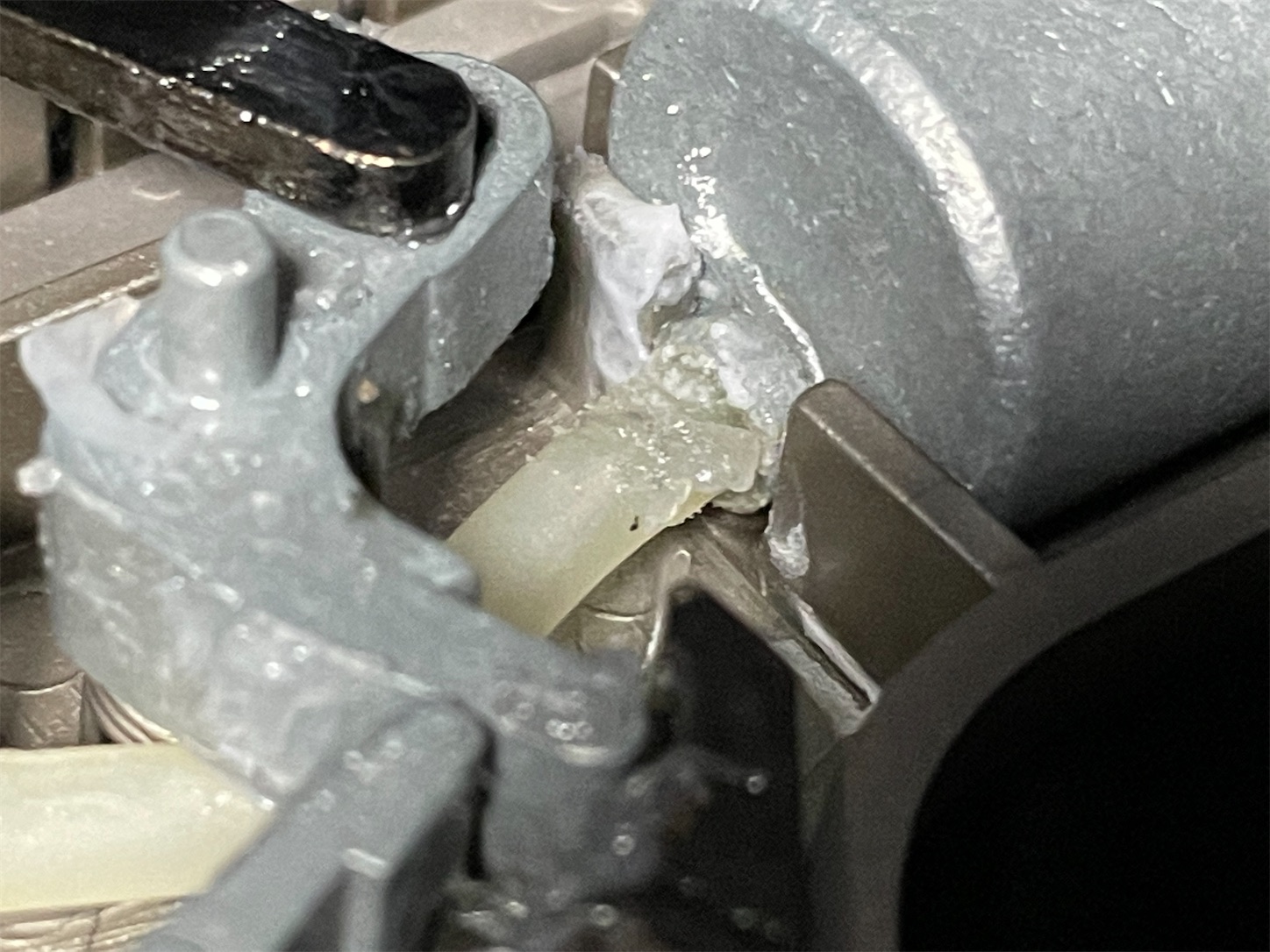

ガスタンクとホースの接合部!

ココが漏れていて霜が出来ている。






f:id:DELTAELITE-10mmAUTO:20230122013506j:image

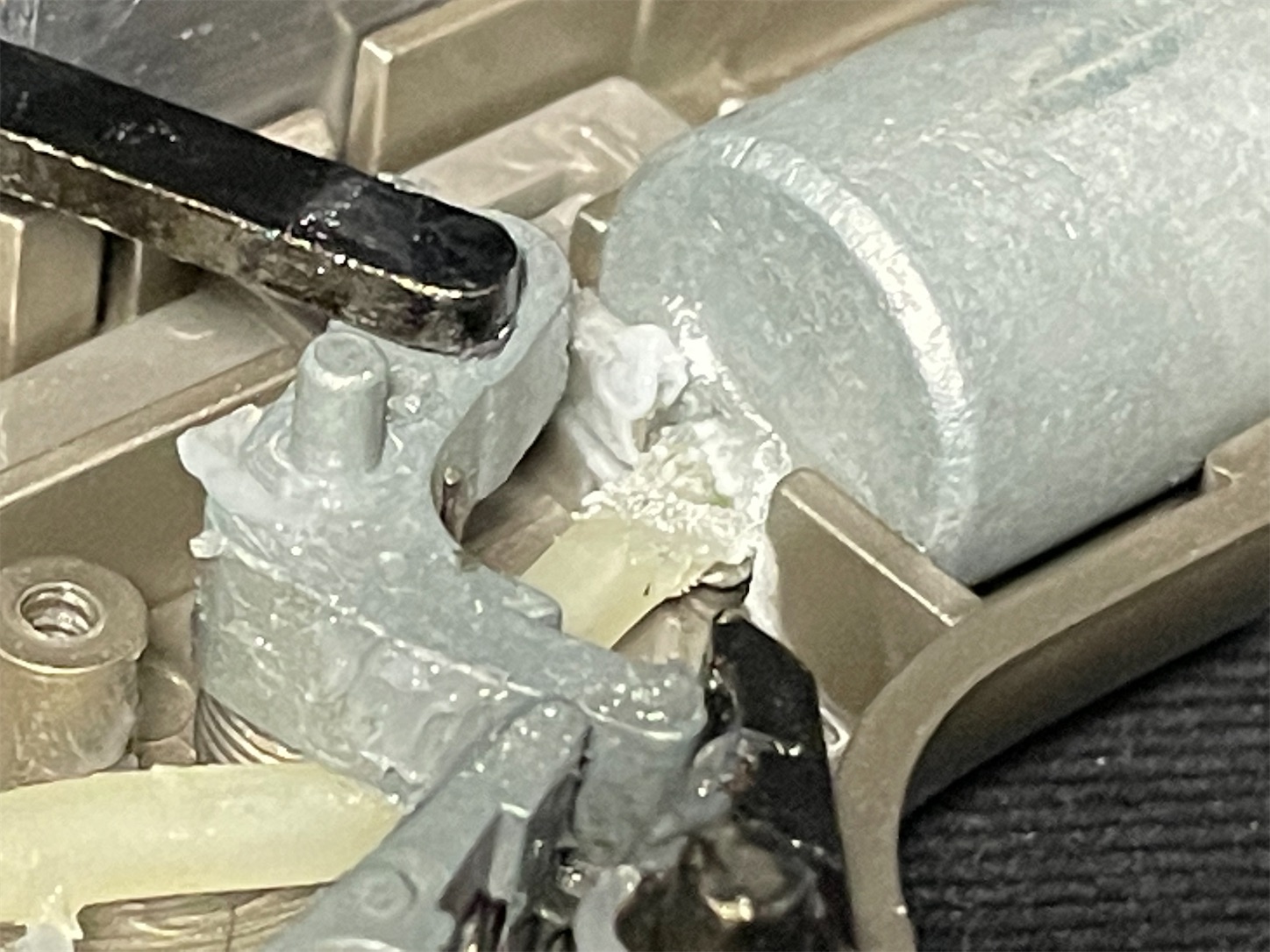

間違いない。

ココがガス漏れ箇所だぜ!

(; ・`д・´)







というわけでリーク箇所が判明。

ガスタンクとガスルート、

発射ユニットを取り出します。










f:id:DELTAELITE-10mmAUTO:20230122013511j:image

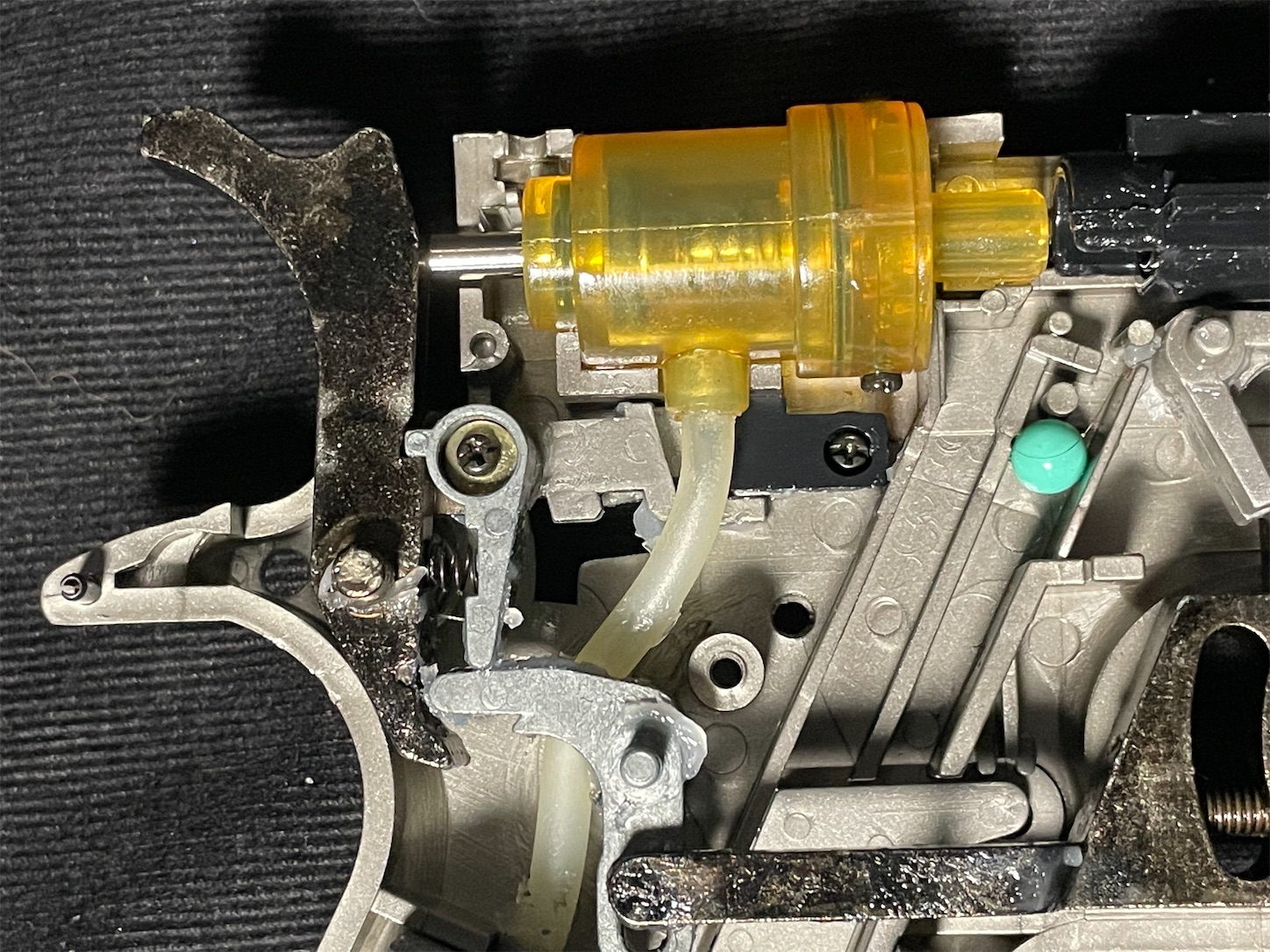

そうそう

こういう時って、画像を残しておいて

バラす前に部品がどうなっていたか

確認できる様にしておかないといけません。










f:id:DELTAELITE-10mmAUTO:20230122013515j:image

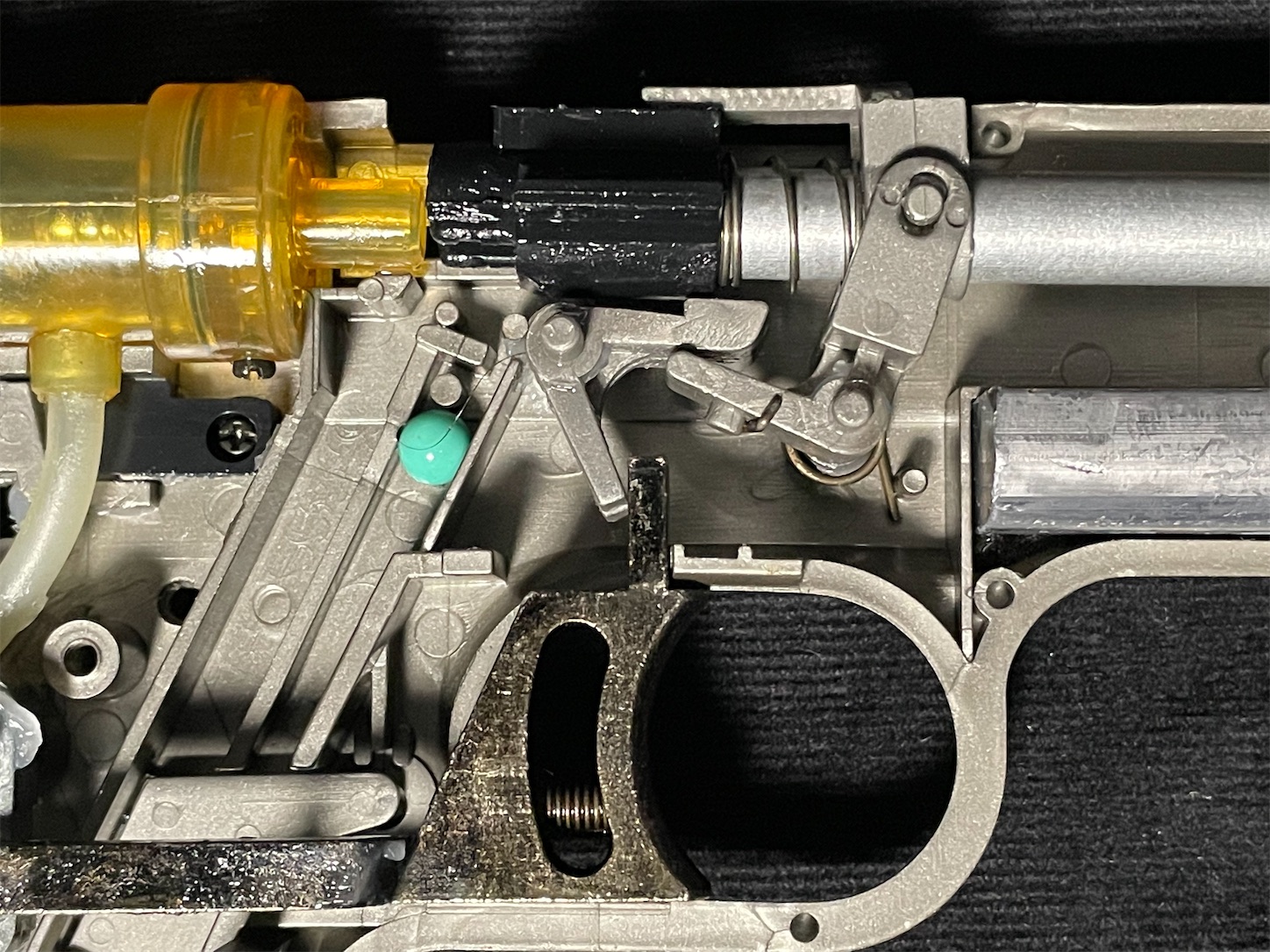

パーツを見れば確かに何となくわかるけど

やっぱりしっかりした手本がないと・・・ね








f:id:DELTAELITE-10mmAUTO:20230122013520j:image

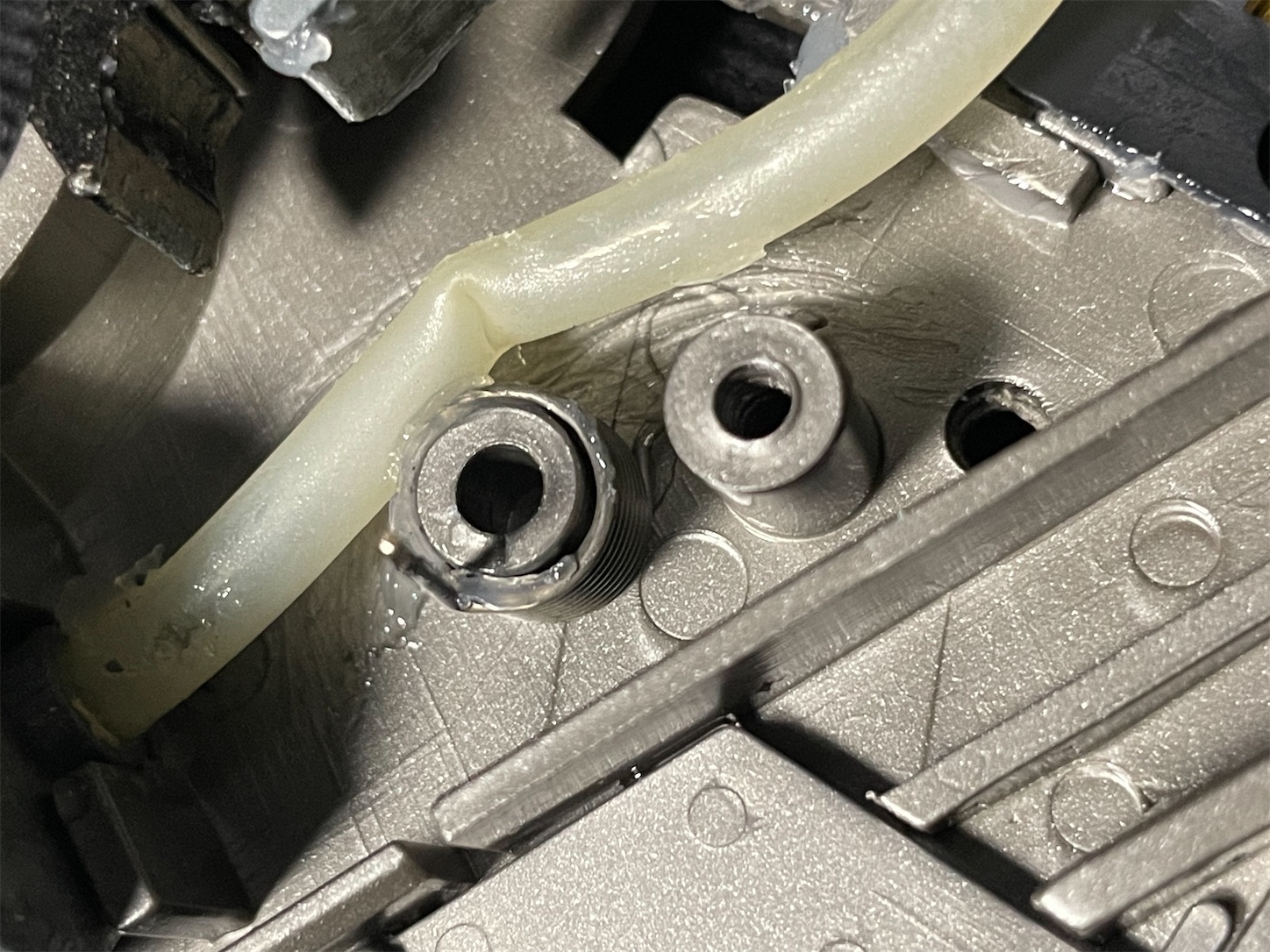

うおっと!こんなところにキックばね。



真上から見ていて気付かなかった。

こういうこともある。








f:id:DELTAELITE-10mmAUTO:20230122013524j:image







トリガーユニットを外します。

これでガスルート上を妨げるものは

何もない。








f:id:DELTAELITE-10mmAUTO:20230122013529j:image

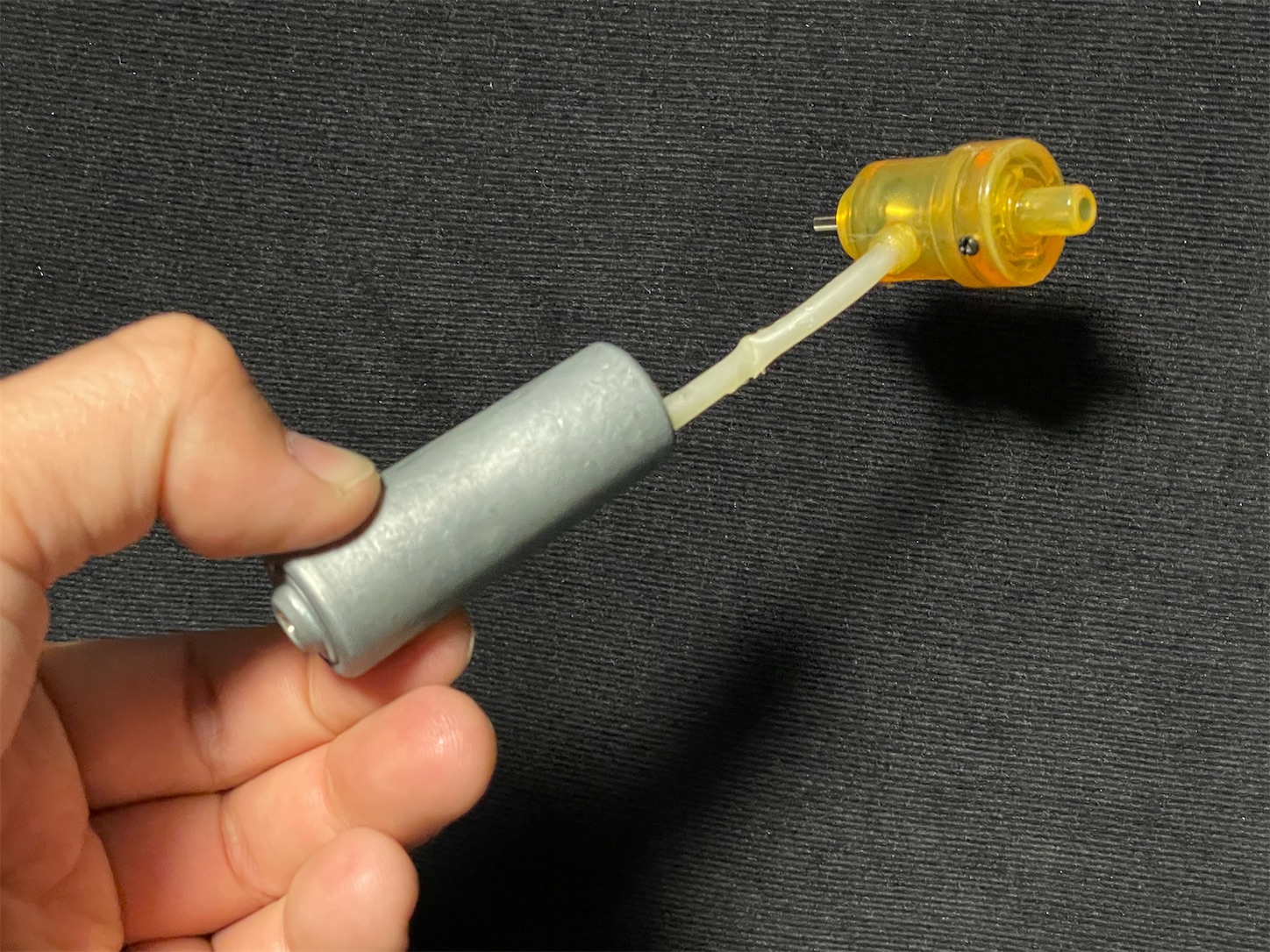

ユニットを一式取り出せました。

これでガス漏れ修理にかかります。








f:id:DELTAELITE-10mmAUTO:20230122013533j:image





ガス漏れしていたのは

このホースを挿してある部分の隙間。



これを塞げばいいってか。









それと・・・












f:id:DELTAELITE-10mmAUTO:20230122013538j:image





ホースのくの字の部分

大丈夫かな・・・

ま、さっきのリークテストでは漏れてないし

とりあえずこのままでいこ。










f:id:DELTAELITE-10mmAUTO:20230122013541j:image

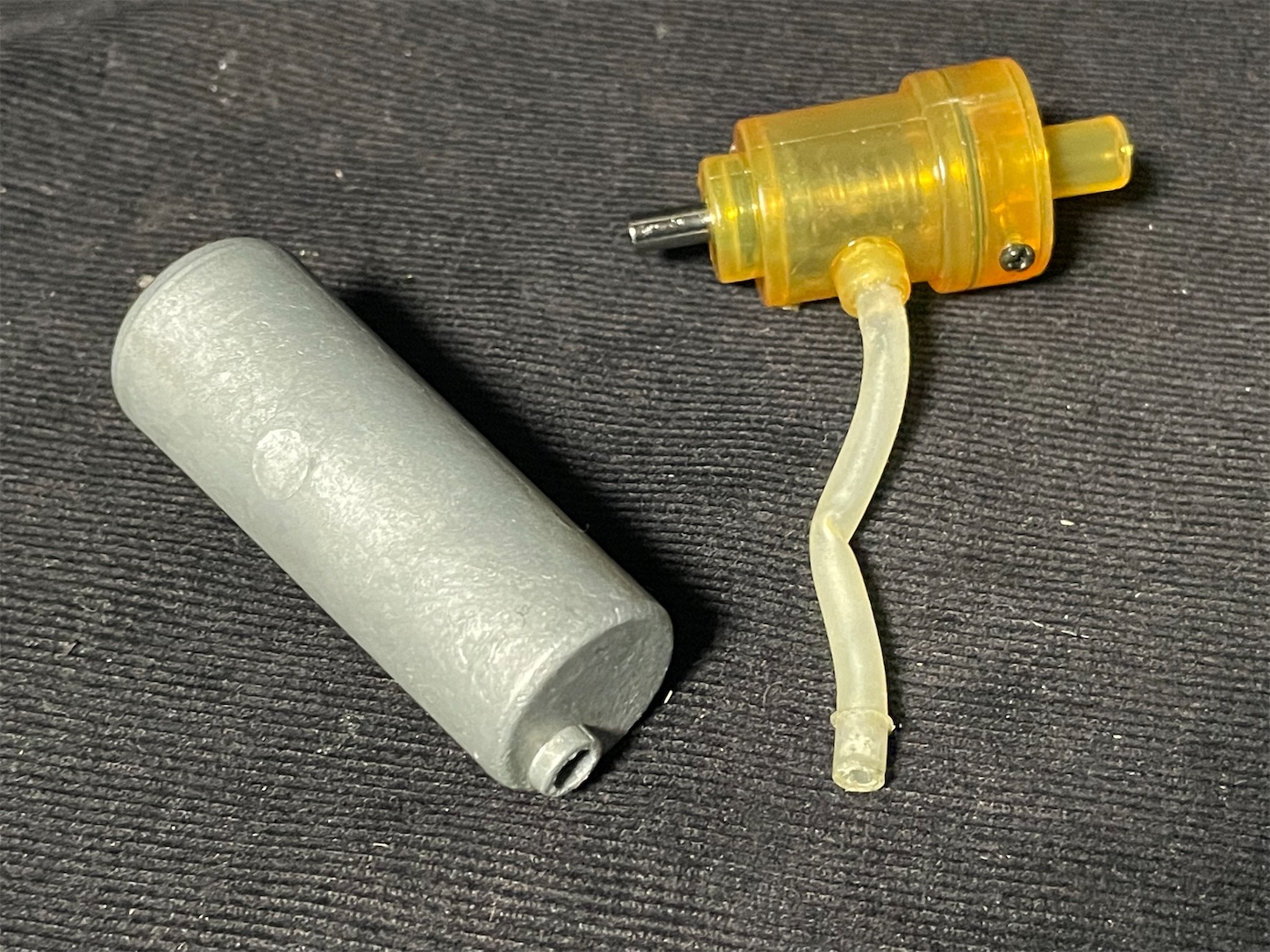

恐らくホースの接合部が経年劣化で収縮し

隙間が出来ちゃったのでしょう。








f:id:DELTAELITE-10mmAUTO:20230122013544j:image

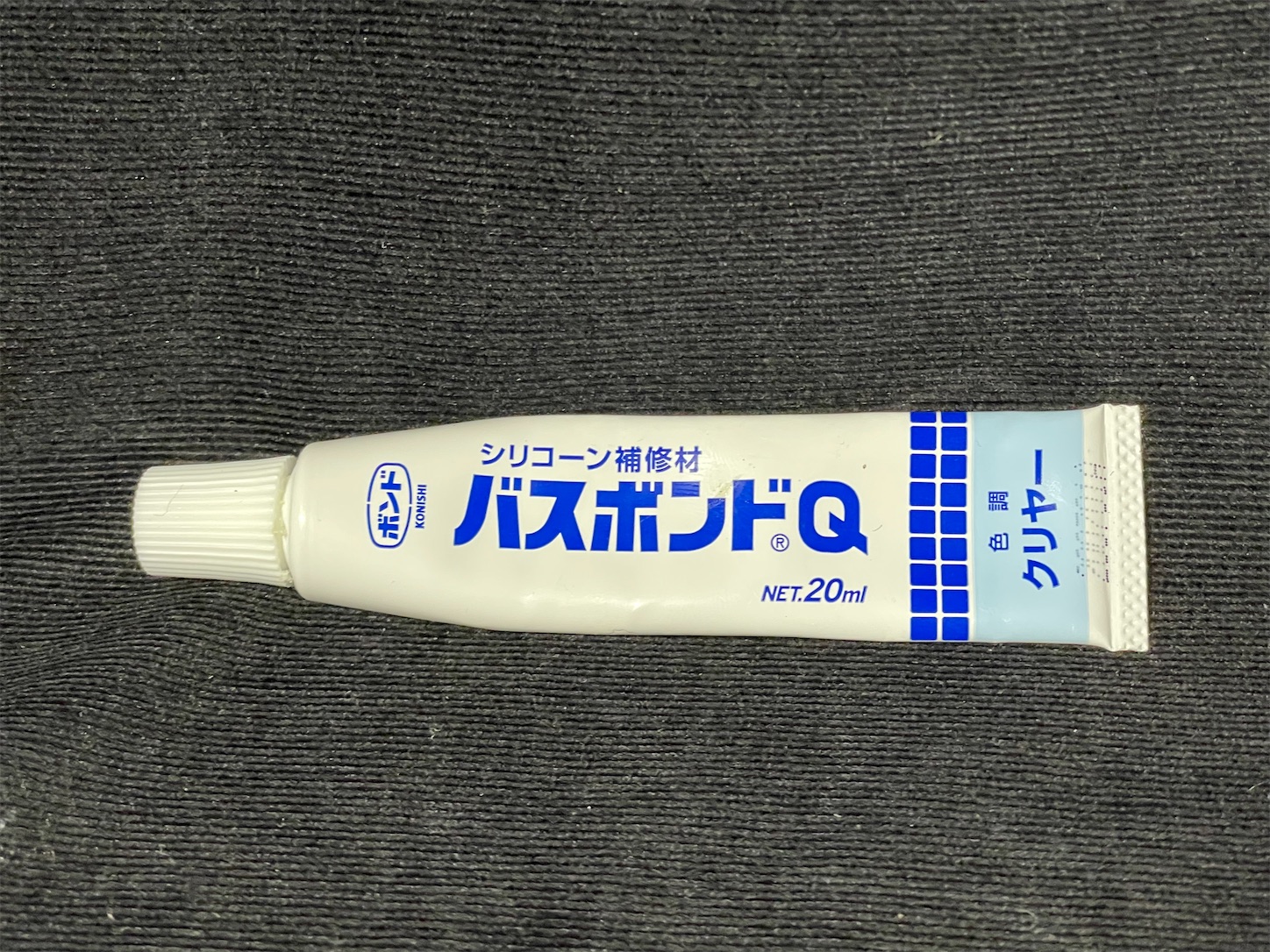

僕らのつよーい味方

バスボンドQ





これで隙間を塞ぎます。








f:id:DELTAELITE-10mmAUTO:20230122013549j:image

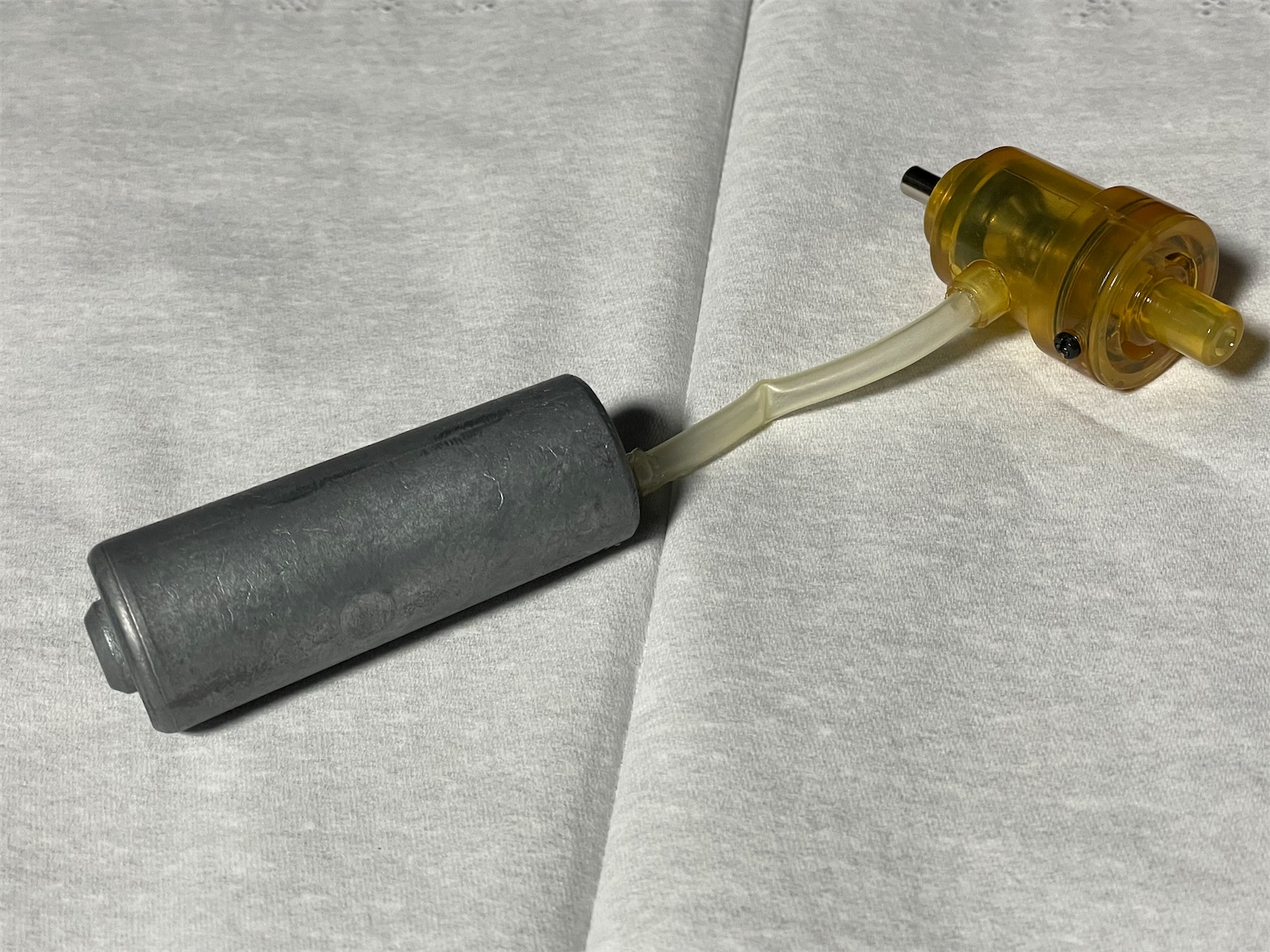

ホースの外周に塗り、

タンクに挿しなおします。








f:id:DELTAELITE-10mmAUTO:20230122013553j:image







さて・・・バスボンドQが乾燥するのは

明日だな・・・





まずはガスタンク修理でシタ。
