(;・∀・)HOPチャンバーを入れたらドロップ弾道になった訳





















f:id:DELTAELITE-10mmAUTO:20230123003743j:image





先日思い付きで入れた

ガスリボルバー用のV-HOPパッキン









実は大失敗と相成りまシタ。

(;´・ω・)







ただの失敗ではなく

大失敗デス・・・









なんと弾が上に飛ばず、

真下にドロップする弾道になり

狙った方向とは逆の結果に・・・。









何でこんなことになったのか、

分解して気づきまシタ。




















f:id:DELTAELITE-10mmAUTO:20230123003746j:image







分解して取り出したバレルユニット

射手側から見たところなんですケド

ココから見ると



「え?何か問題でも?」



そうお思いになると思うんです。





元の純正パッキンをV-HOPに入れ替えて

HOP化しようとすると・・・実は・・・










f:id:DELTAELITE-10mmAUTO:20230123003750j:image







黄色の○印をつけたところ、

コレなんだと思います?





これはバレルの下の縁です。






f:id:DELTAELITE-10mmAUTO:20230123003753j:image





元々HOPのついていないバレルに

HOPパッキンを内蔵するにあたり、

純正パッキンを単に入れ替えただけだと、

HOPの突起によるスピンドライブではなく

バレルの下の縁の方にぶつかることによる

ドロップ方向へのスピンドライブが発生し

弾は下に飛んでしまうんです。










f:id:DELTAELITE-10mmAUTO:20230123003756j:image





コレ・・・BB弾をセットした状態。

弾はHOPラバーの手前で待機しています。








f:id:DELTAELITE-10mmAUTO:20230123003759j:image





確かにこの状態ならば

BB弾の上の縁が抵抗になりスピンドライブで

揚力を得て弾が飛ぶのですが、

弾が前進する途中に先ほど黄色で記した

バレルの下の縁という段付きがあるため

ココで極端なドロップ方向へのスピンが

掛かることになり、弾は下に下に・・・







以前、MGCのM459/659合体の

ドック風S&Wのセミオートを作った時、

まったく同じ現象になりまシタ。





deltaelite-10mmauto.hatenablog.com



deltaelite-10mmauto.hatenablog.com







当時のノンHOP時代のチャンバーと

現代のHOP搭載のチャンバーは

弾の待機状態が若干異なるため

安易なパッキン取付だけではダメみたい。





黄色の○印で示した個所に

BB弾が当たってしまうので、

上に突起を設けたチャンバーだと

弾にドロップするスピンがかかってしまう





で、





逆にHOPの突起を下にして

チャンバーをセットすると逆に

バレルの上の縁に弾が当たって

揚力方向のスピンドライブが得られると

いう事が判りまシタ。













そこで・・・














f:id:DELTAELITE-10mmAUTO:20230123003803j:image







ビニテープを取り出す。






f:id:DELTAELITE-10mmAUTO:20230123003808j:image

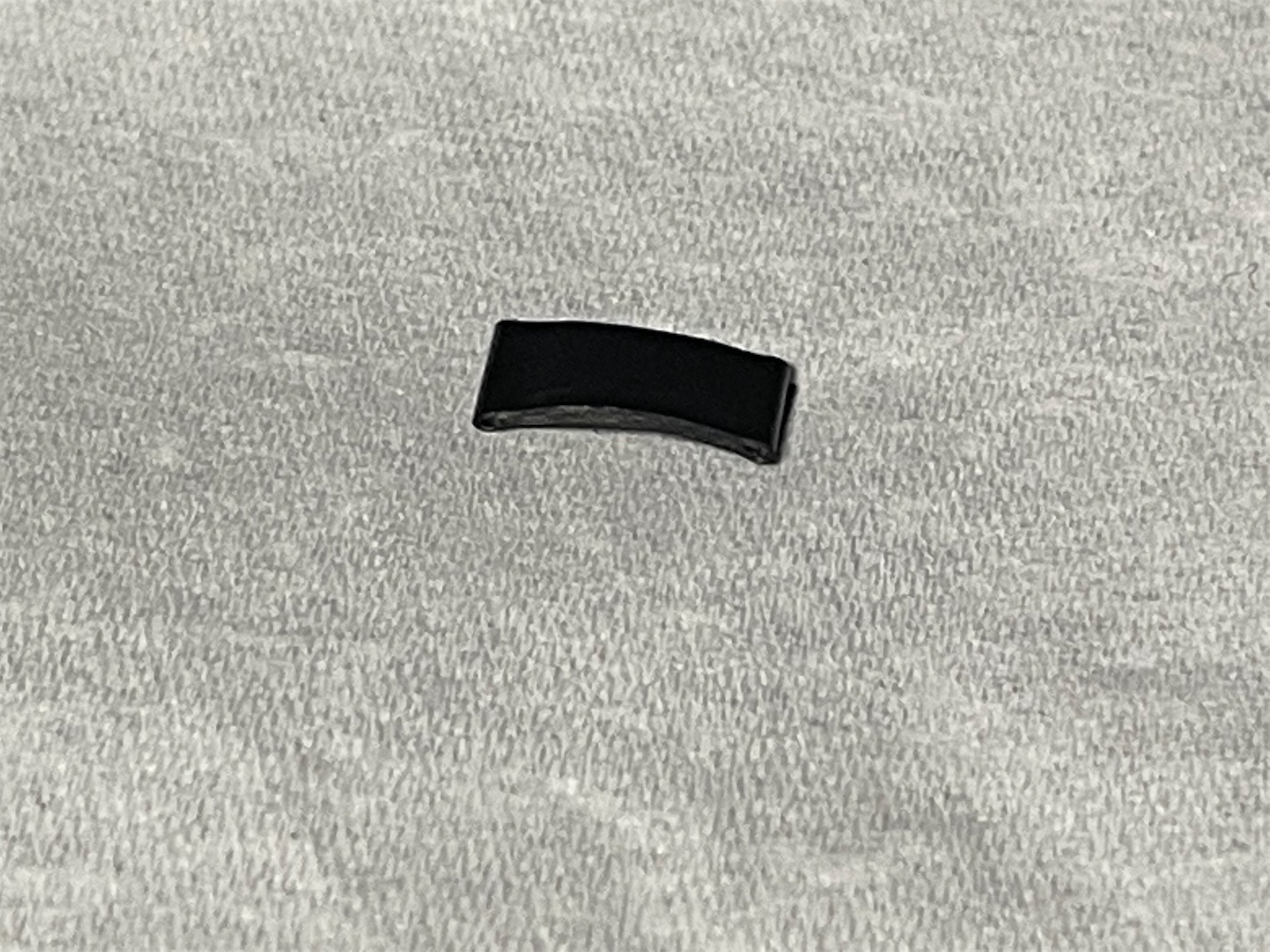

適度な厚みまで重ねて

必要な大きさにカット。










f:id:DELTAELITE-10mmAUTO:20230123003812j:image







チャンバーの下部分に挟んで忍ばせる。

これは・・・












f:id:DELTAELITE-10mmAUTO:20230123003820j:image

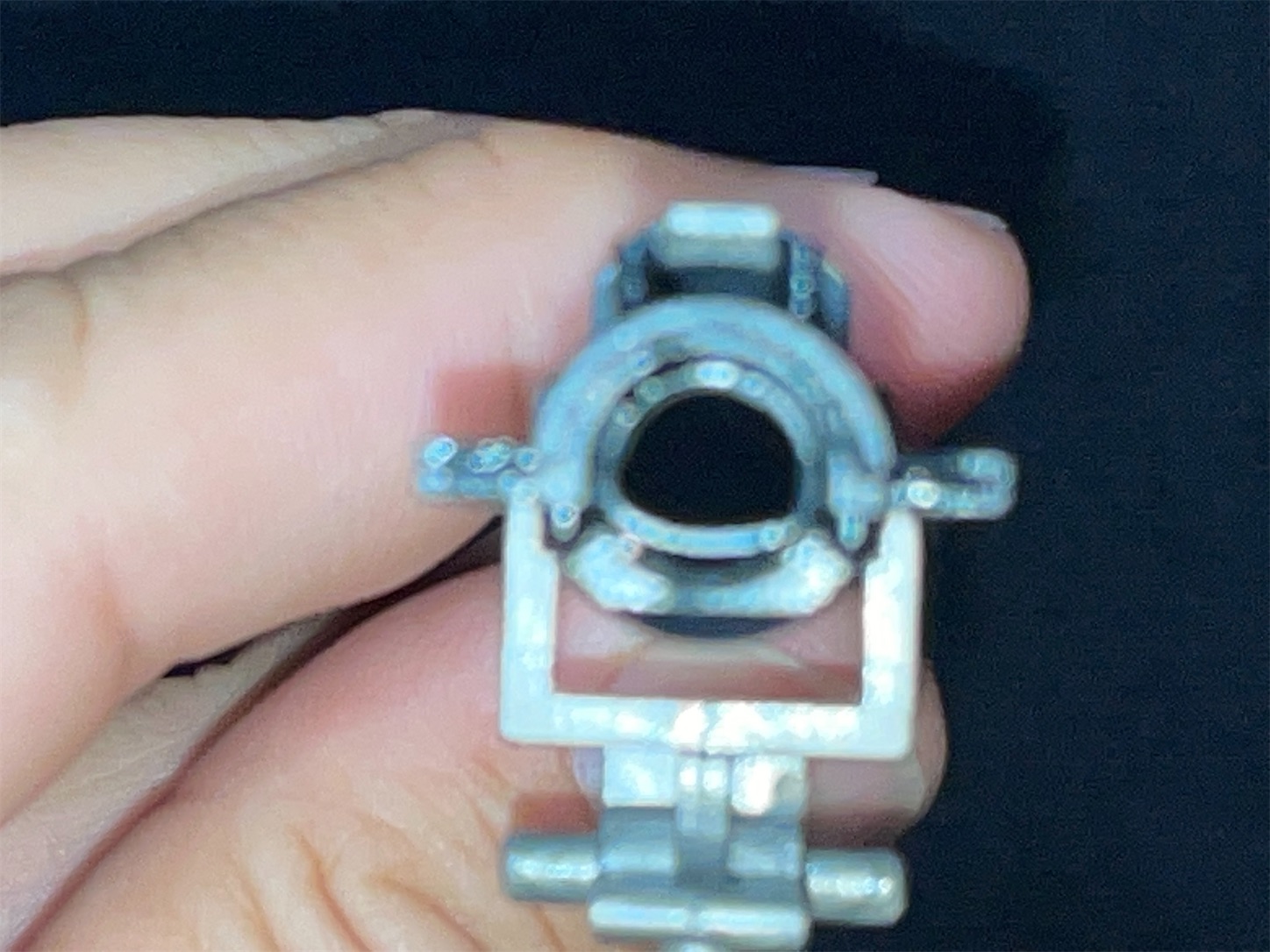

射手側から見たところ

ちょっとピンボケしてて申し訳ないデスが

チャンバーの下に挟んでかさ上げして、

バレルの上の縁の方に弾が当たるように

工夫してみまシタ。



これってシェリフのLRBみたいな発想で

チャンバーの位置をバレルのセンターと

併せるのではなく、

パッキンの下に異物を挟み込んで

わざとバレルとチャンバーを偏心させて

HOP方向のスピンドライブがかかるように

してあるのでございマス。








f:id:DELTAELITE-10mmAUTO:20230123003825j:image







とりあえず、問題になっていた箇所へ

対策・加工を施して再度組み立て。







もう遅い時間なので

屋外で遠射テストはできないけど

取り急ぎ、弾が飛ぶかどうか・・・テスト











f:id:DELTAELITE-10mmAUTO:20230123003945j:image







よしッ!今度はしっかりと弾が出た。

















f:id:DELTAELITE-10mmAUTO:20230123003952j:image

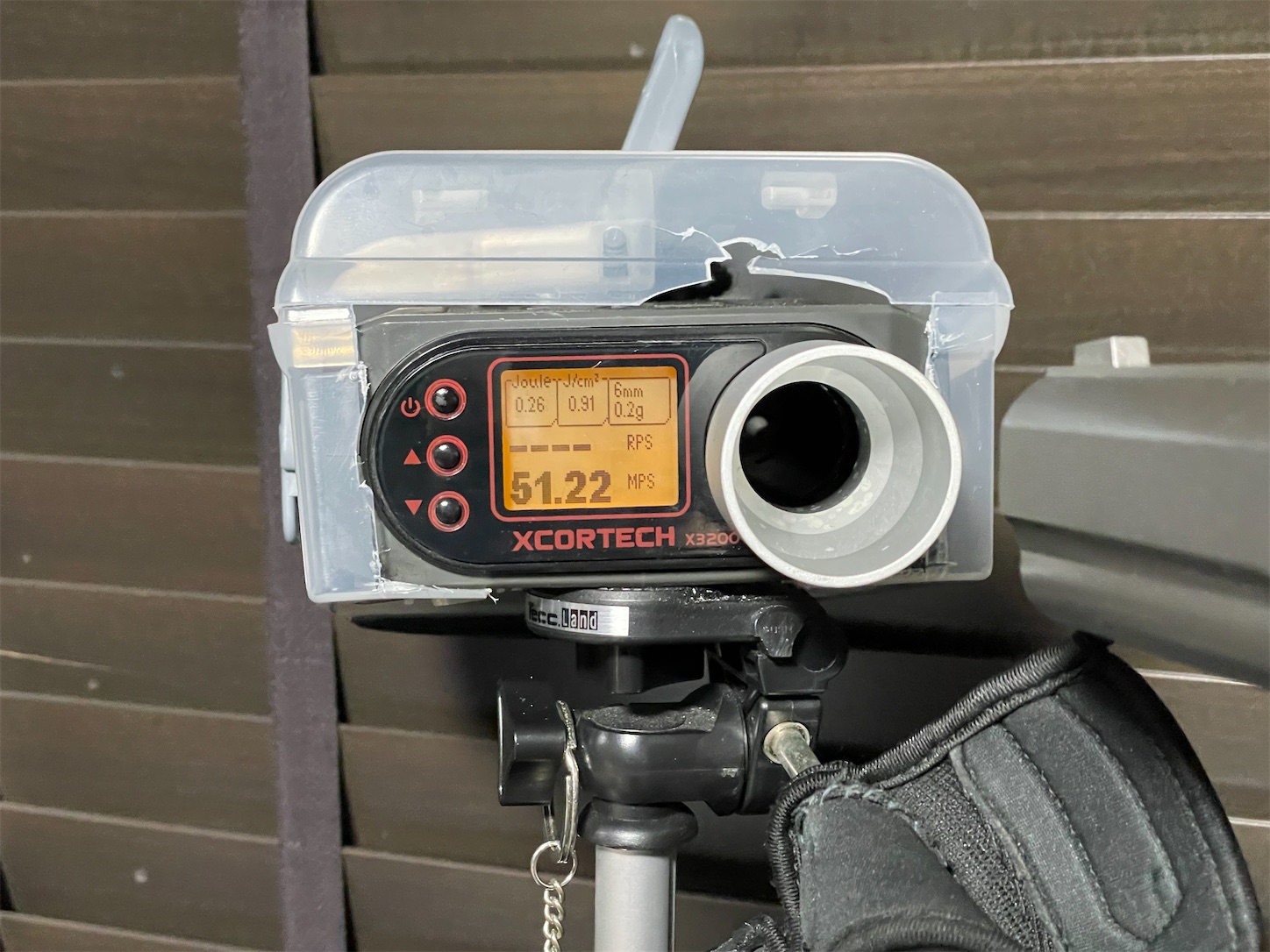

51.22mps・・・まぁこんなもんだろう。







タンクをしっかりと温めて撃つと










f:id:DELTAELITE-10mmAUTO:20230123003955j:image





69.57mps





よっしゃバッチリ!

(๑•̀ㅂ•́)و















しかし・・・

ダブルアクション不調は

どうやっても治らず・・・







活用・・・ならず・・・。












f:id:DELTAELITE-10mmAUTO:20230123003848j:image









活用・・・できなかった

(;´・ω・)







どうやらこの個体は

「ハズレ個体」だったのだと思います。





マルイ製品にしては大変珍しい。

銃そのものは見た目キレイで

使い込まれた様子も全くない。





部品の調整を行い、活用を試みましたが

今の自分のスキルでは原因を潰せず

復調には至りませんでした。





悔しいけど仕方ない・・・



こんな日もあるよ・・・

(;´・ω・)
