シェリフ ハイランダーマグナムを・・・掘り下げるッ!

f:id:DELTAELITE-10mmAUTO:20230416232611j:image







何度見てもかっこいいな。

シェリフ ハイランダーマグナム。







普段このトイガンはインナーバレルを抜いて

発砲できないようにしております。





今日はレビューのために久々に

インナーバレルを準備して

その構造や仕組み等々について

掘り下げてまいりましょう。











■バレルユニット■
f:id:DELTAELITE-10mmAUTO:20230416232614j:image

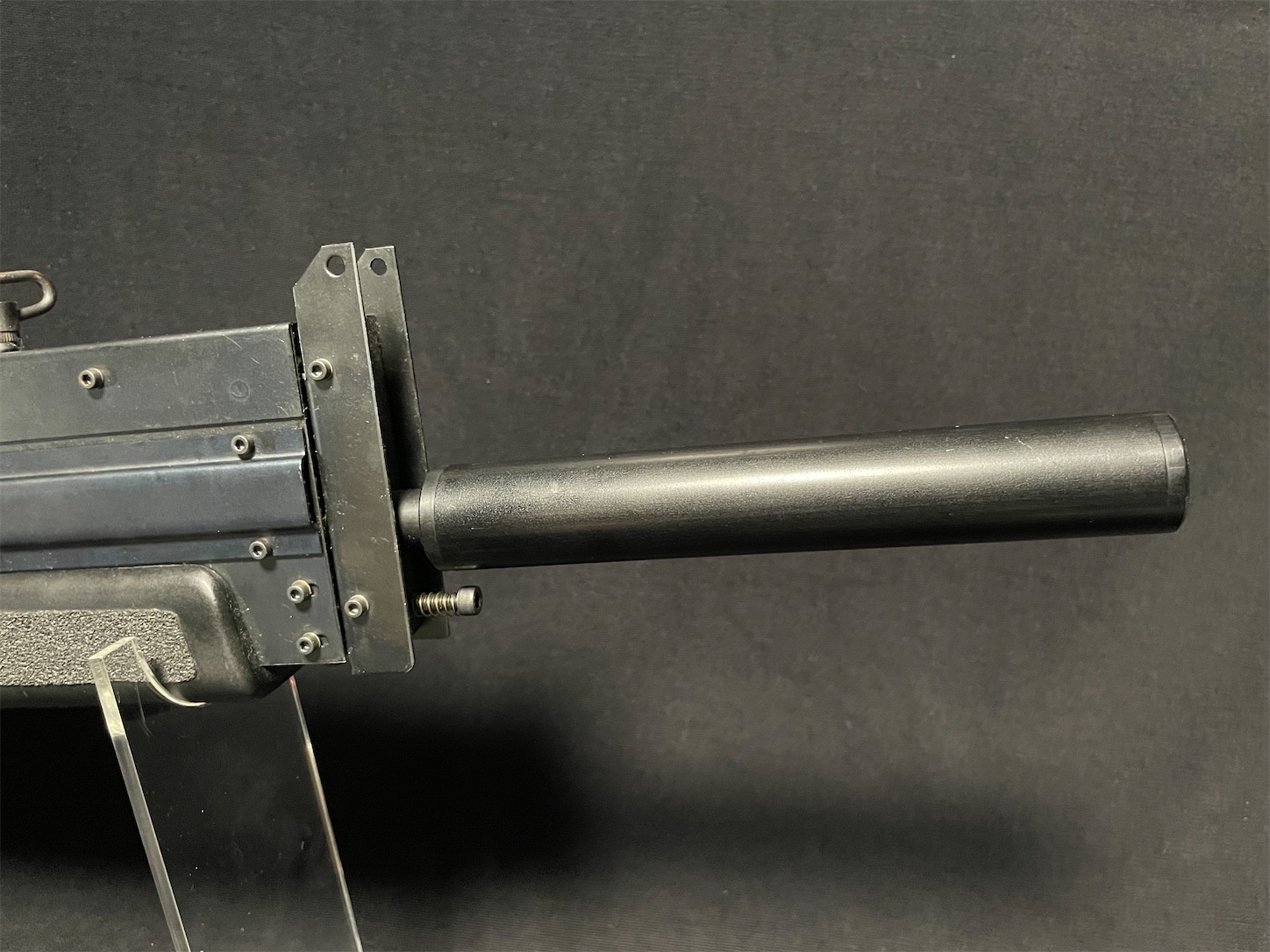

実はハイランダーマグナムは

銃を分解しなくてもバレルの脱着が出来る。





その手順はいたって簡単。

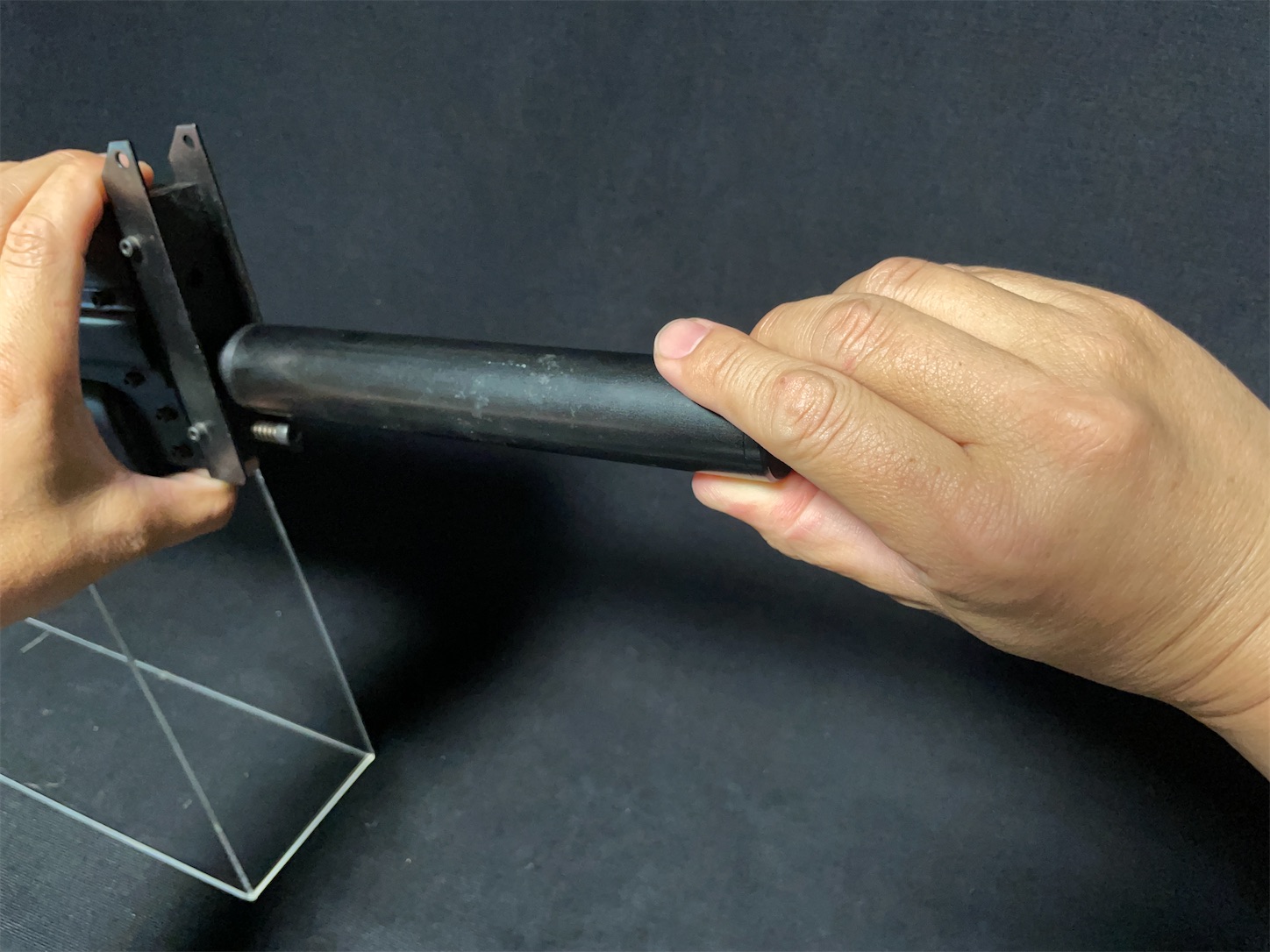

f:id:DELTAELITE-10mmAUTO:20230416232628j:image







まずはバレルジャケットを左に回し

緩めて銃本体から取り外します。

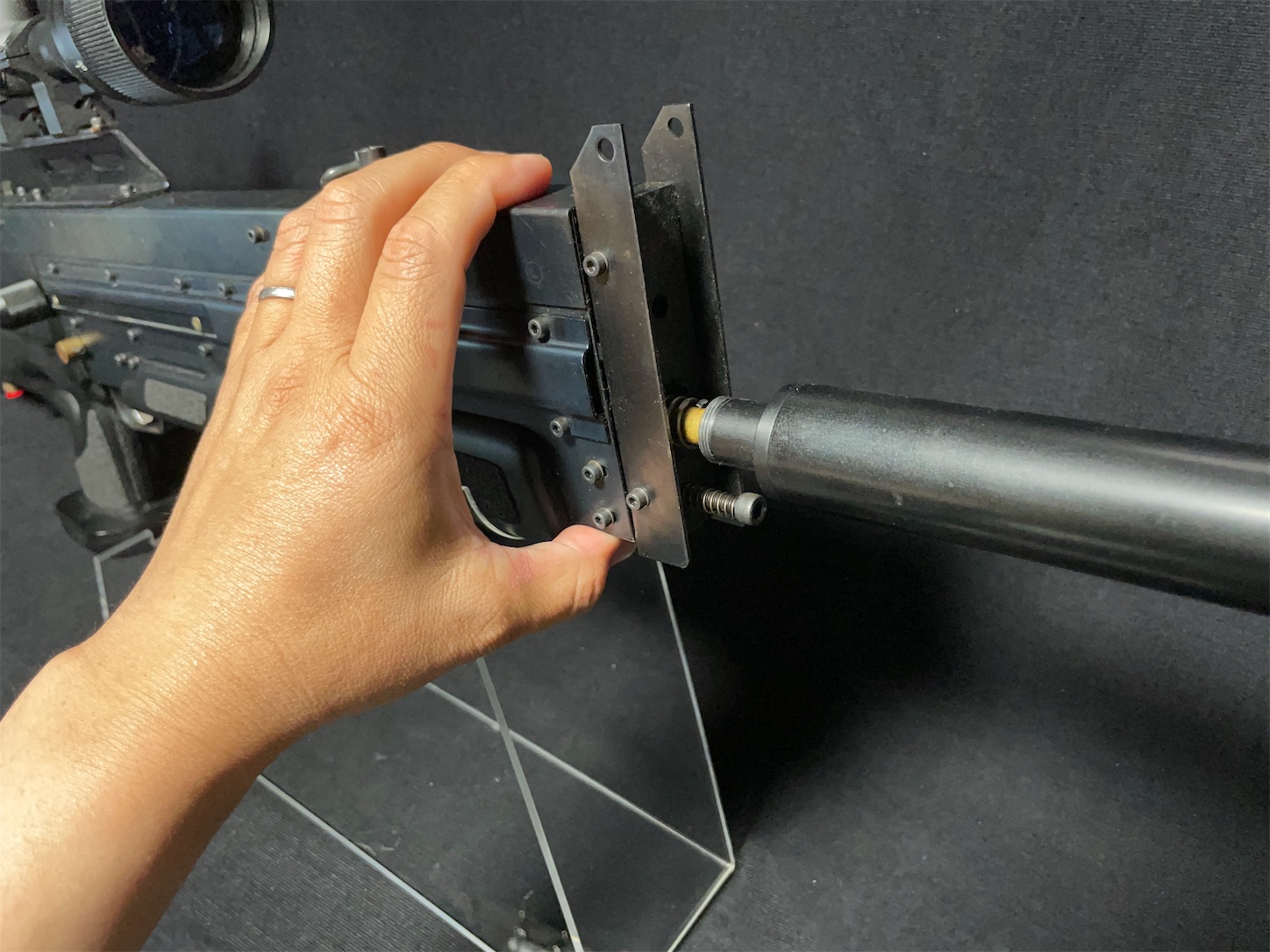

f:id:DELTAELITE-10mmAUTO:20230416232555j:image







ネジ山を緩め切ると、

スプリングの力でバレルジャケットが

前方に押し出されてまいります。

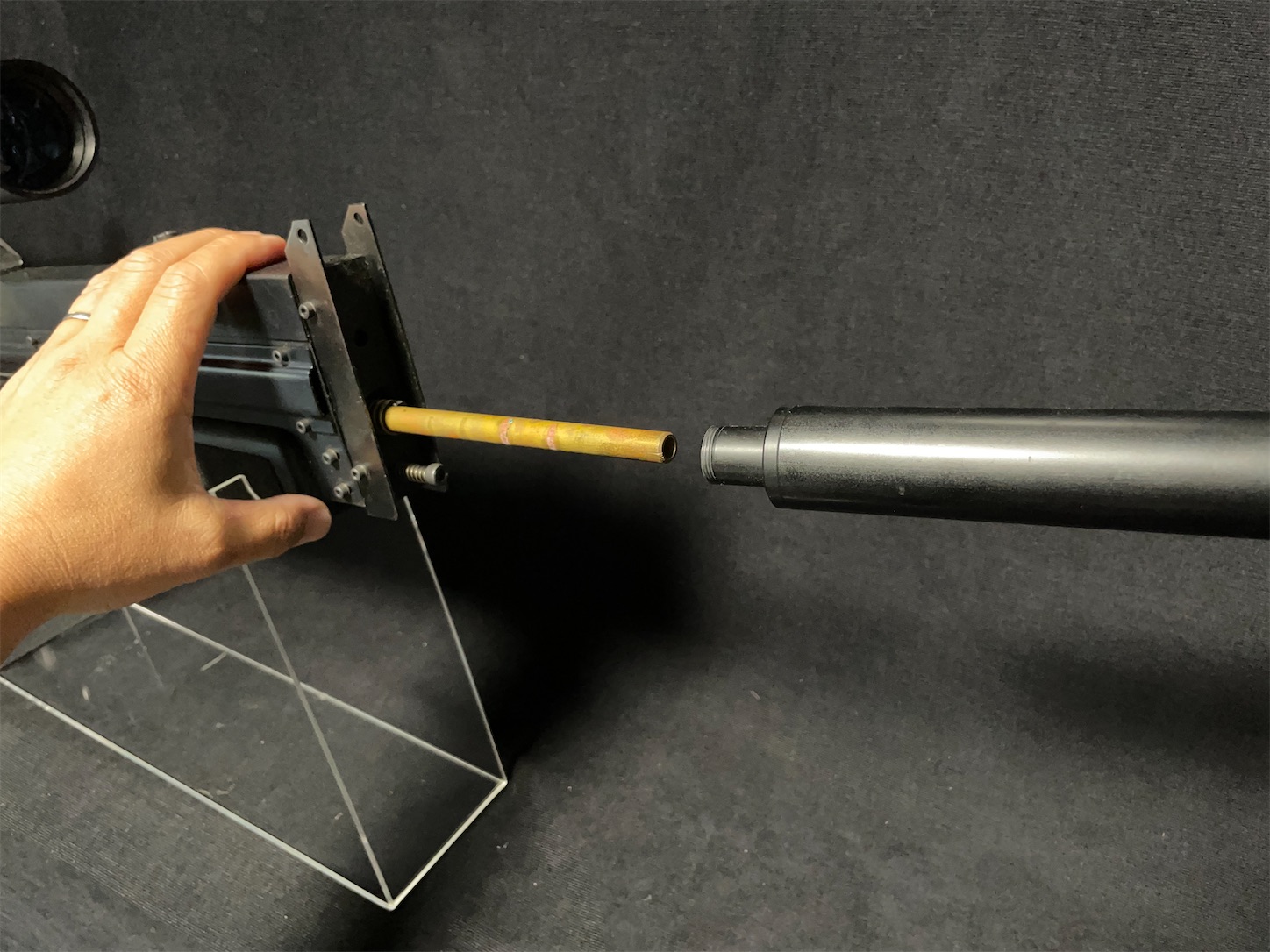

f:id:DELTAELITE-10mmAUTO:20230416232618j:image







インナーバレルが姿を現しまシタ。

結構長いんですよ。












f:id:DELTAELITE-10mmAUTO:20230416232549j:image

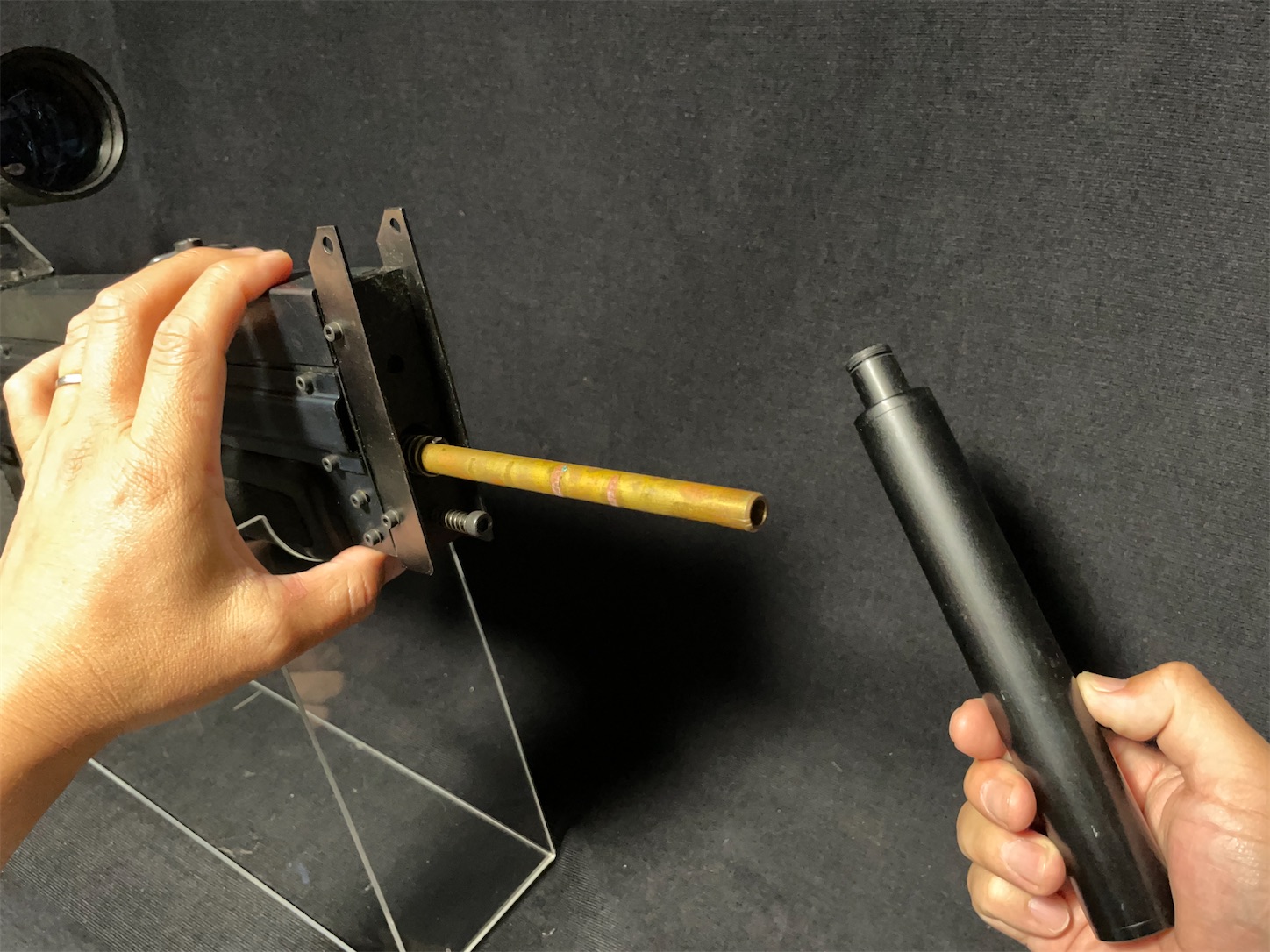

バレルジャケットに消音機能はなく、

単にバレル保護の意味合いで被さっている。










f:id:DELTAELITE-10mmAUTO:20230416232602j:image

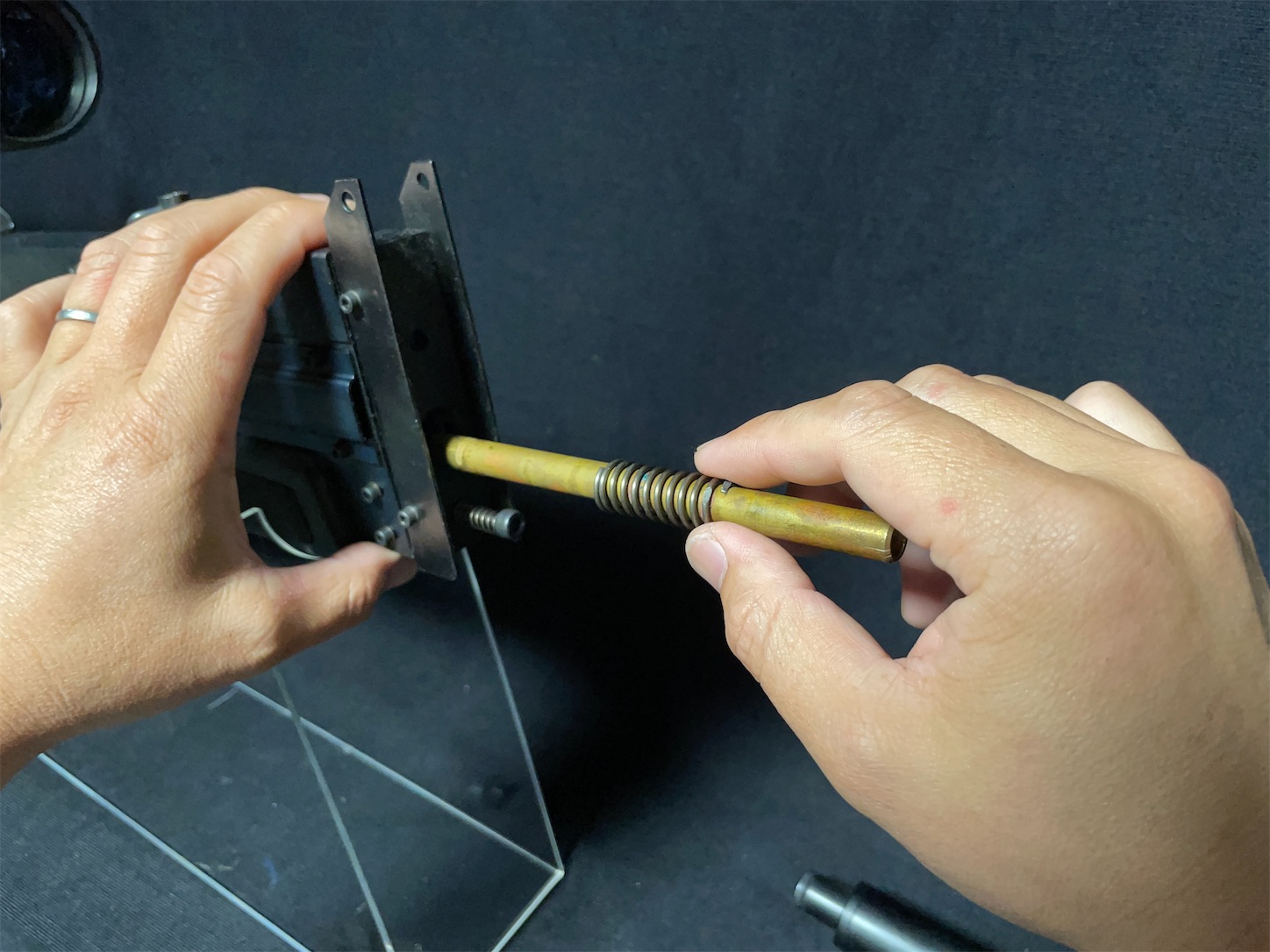

ジャケットの根元にスプリングがあり

前方に抜き取ります。












f:id:DELTAELITE-10mmAUTO:20230416232641j:image

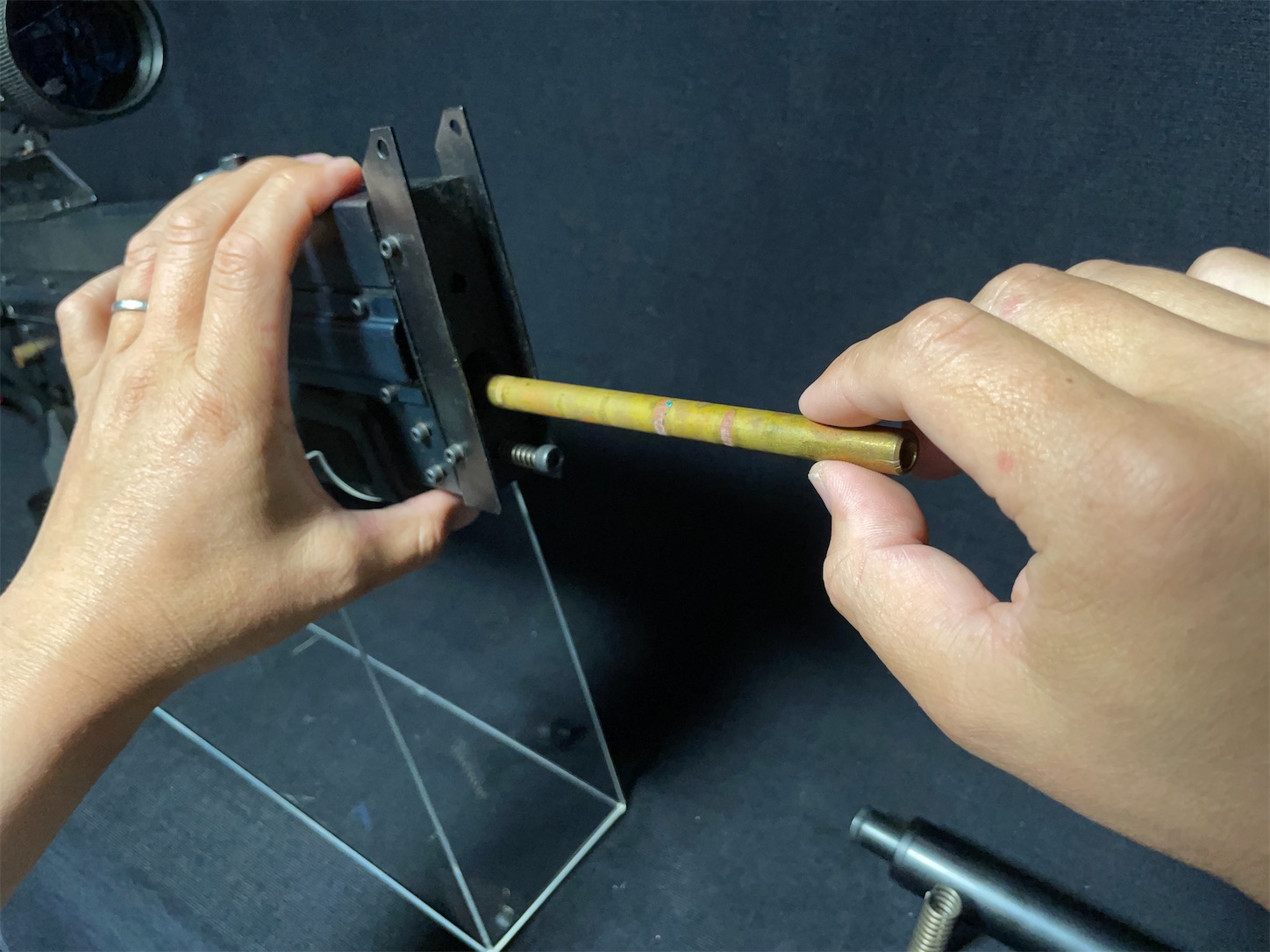

するとインナーバレルが引き抜けます。





前方に軽い力で引き抜くことが出来ますが

ココでちょっと私が気になったのは、

命中精度です。





余りに緩く、簡単にバレルが抜けるので

リアランスが大きすぎる気がします。



果たして命中精度は大丈夫なんかな?

(;´・ω・)








f:id:DELTAELITE-10mmAUTO:20230416232625j:image

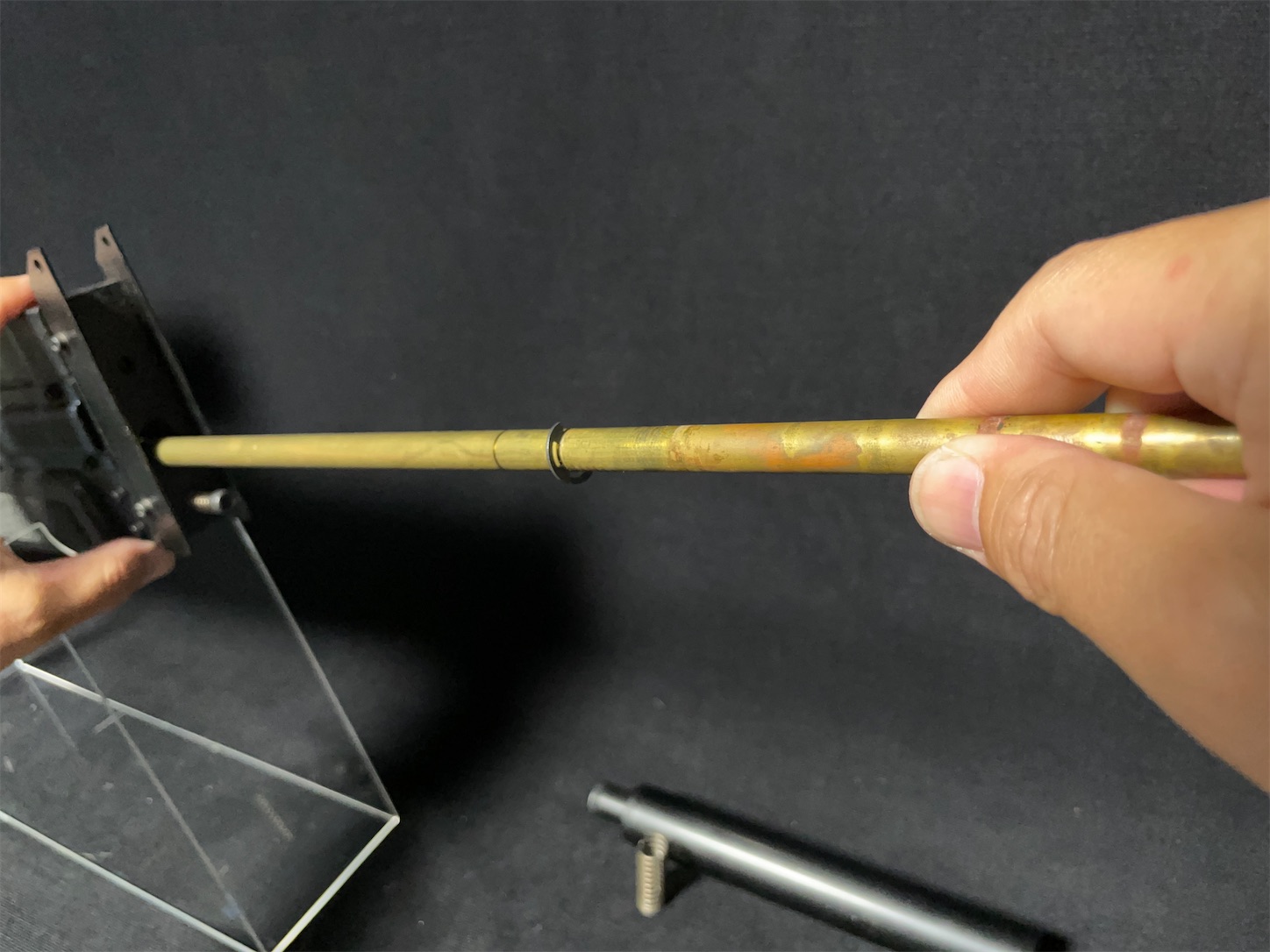

バレルをチャンバーブロックに押し付ける

スプリングのテンションを受け止めるのは

スナップリングでシタ。

これは当時のガスガンにはよくある構造で

BV式ガスガンからお迎え式固定スライド、

そしてヤティマチックのような

モータードライブ式やPV式ガスガンまで

幅広く用いられた構造でありまシタ。








f:id:DELTAELITE-10mmAUTO:20230416232558j:image

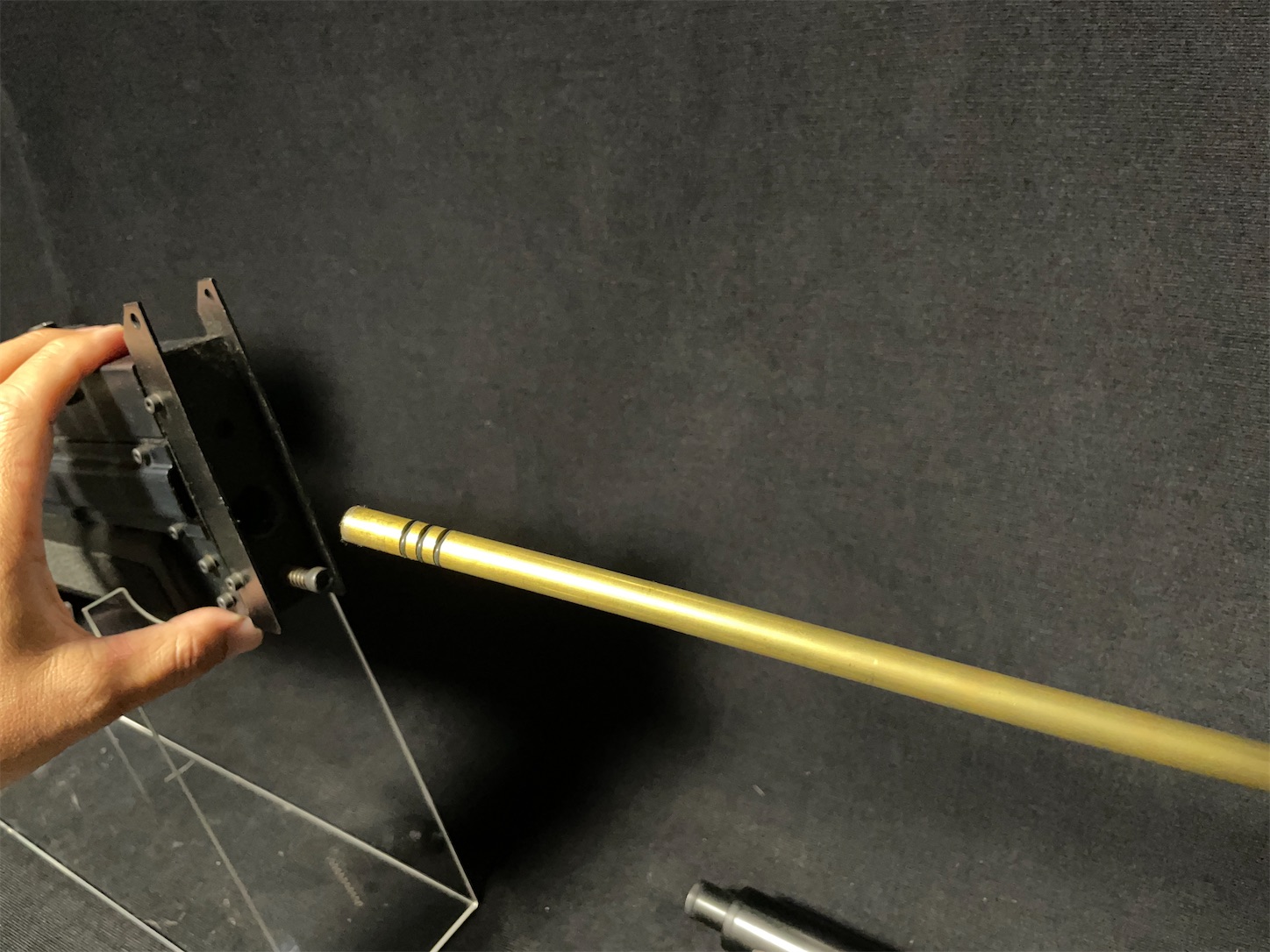

バレルを引き抜くと・・・







んんん???なんだ???

Oリングが3本???








f:id:DELTAELITE-10mmAUTO:20230416232635j:image

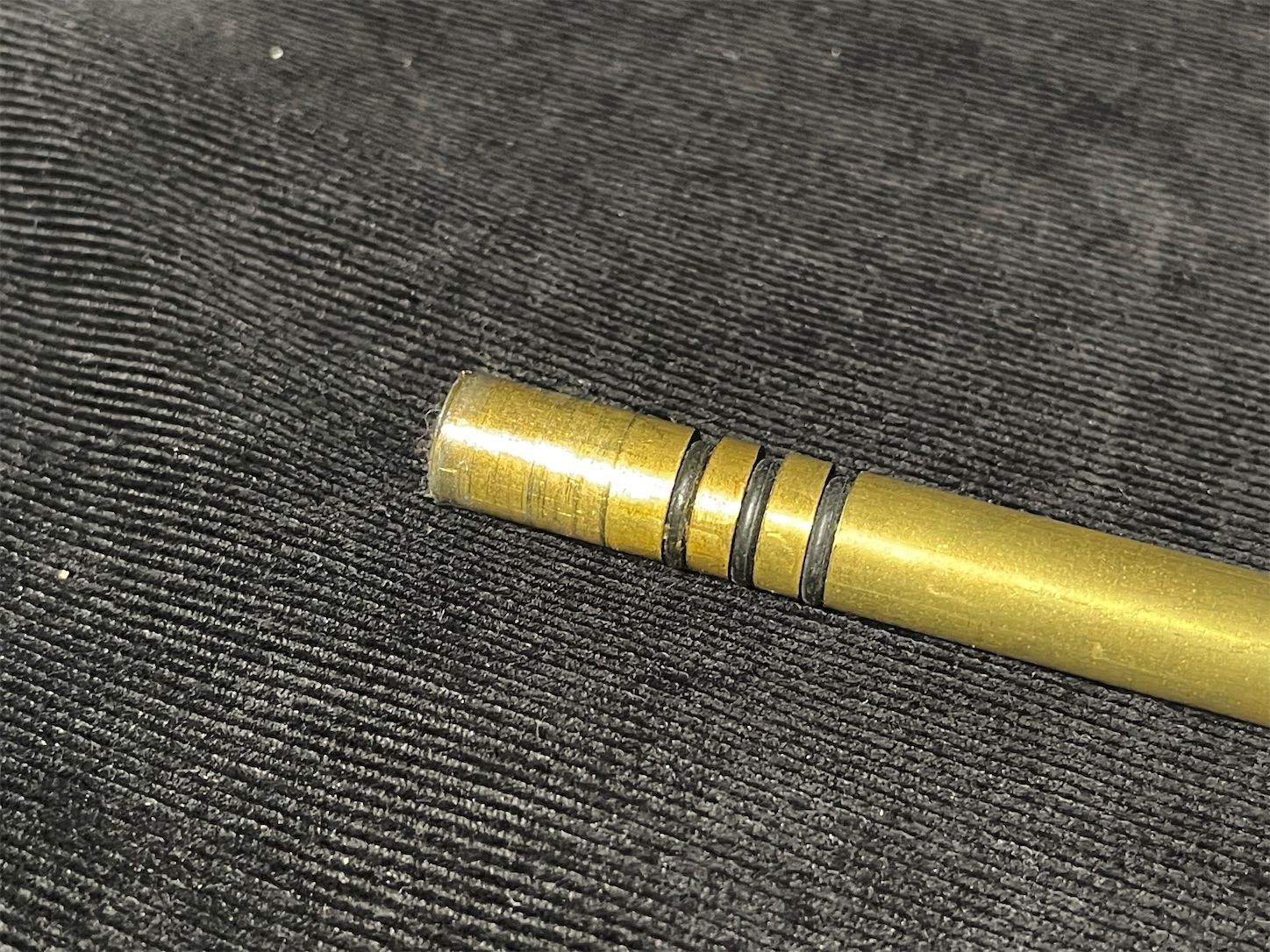

これがハイランダーマグナム最大の特長

ブラッシュアップバレルという、

スピンドライブを掛けて揚力を得て

飛距離を伸ばす・・・簡単に言えば

HOPバレルの祖というべきでしょうか。

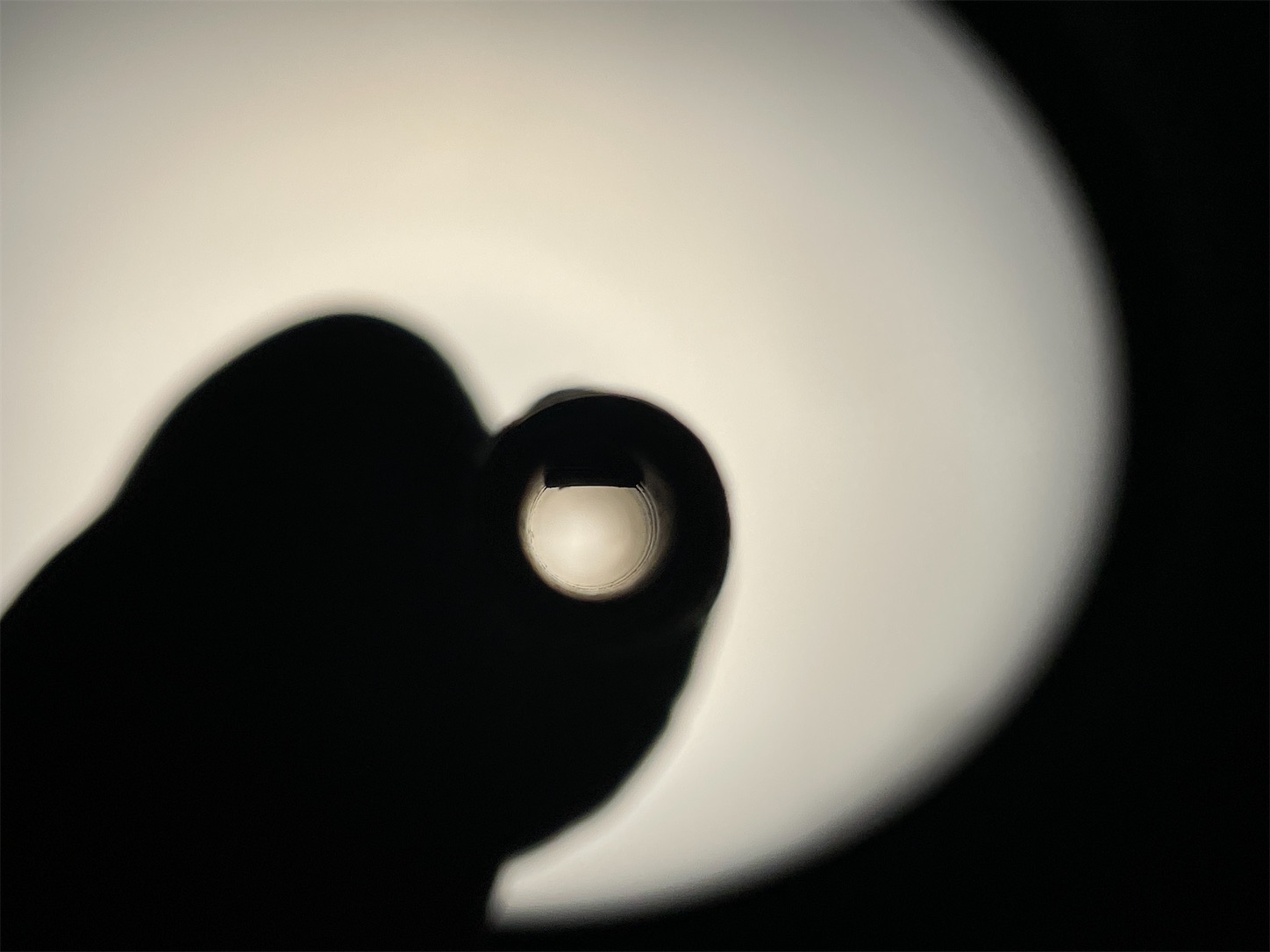

f:id:DELTAELITE-10mmAUTO:20230416232605j:image







このようにバレル内には突起があり、

BB弾がここを通過する際に

スピンドライブが与えられて揚力を得る。





マルイのようなチャンバー待機中で

突起に当たるではなく、BB弾が発射され

バレル内を進む過程で突起に当たり、

スピンドライブを得る。

所謂「つまづきHOP」というやつです。

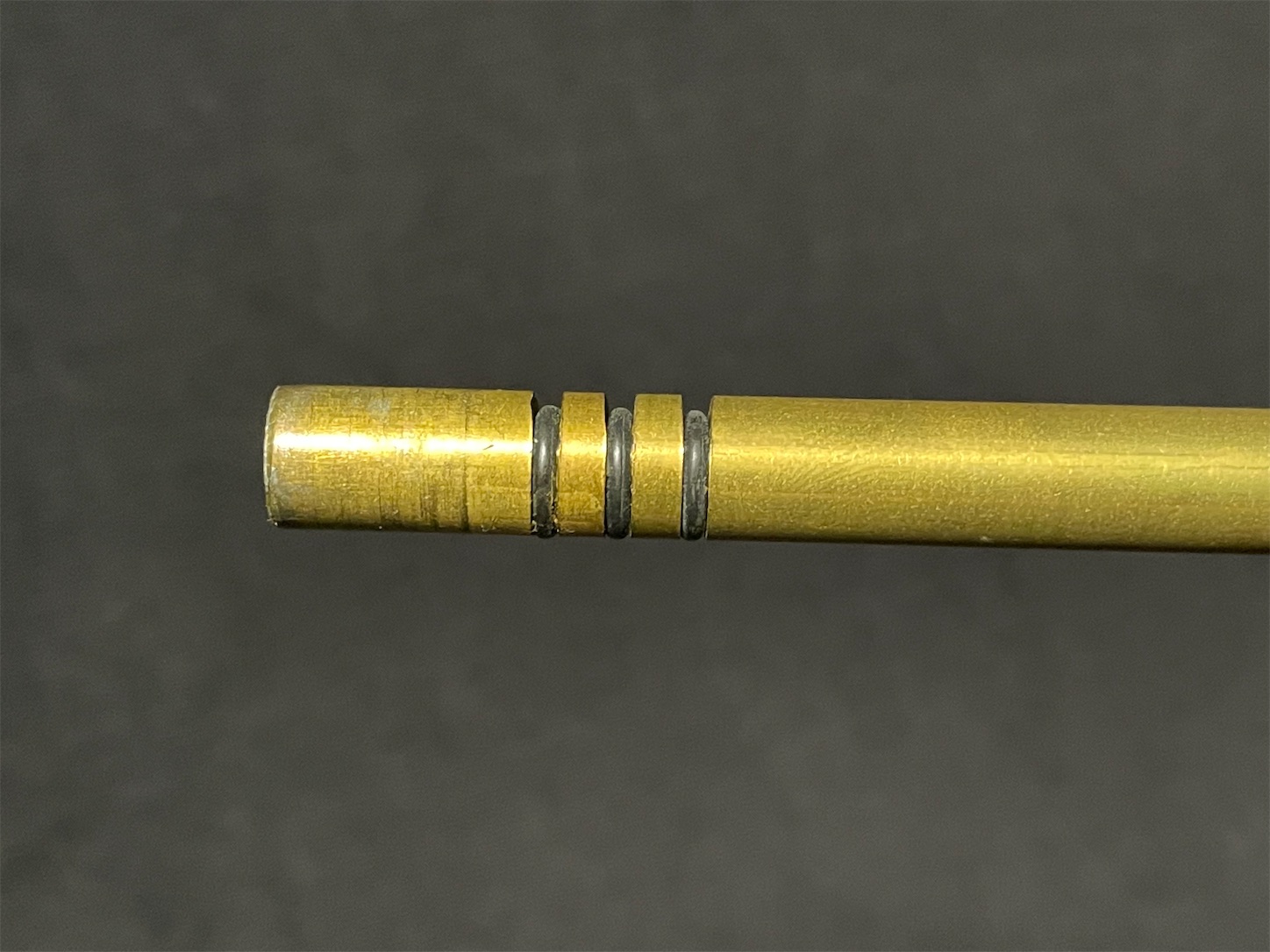

f:id:DELTAELITE-10mmAUTO:20230416232608j:image







よこからOリングを見たところ。

もう少しわかりやすくすると・・・






f:id:DELTAELITE-10mmAUTO:20230416232638j:image

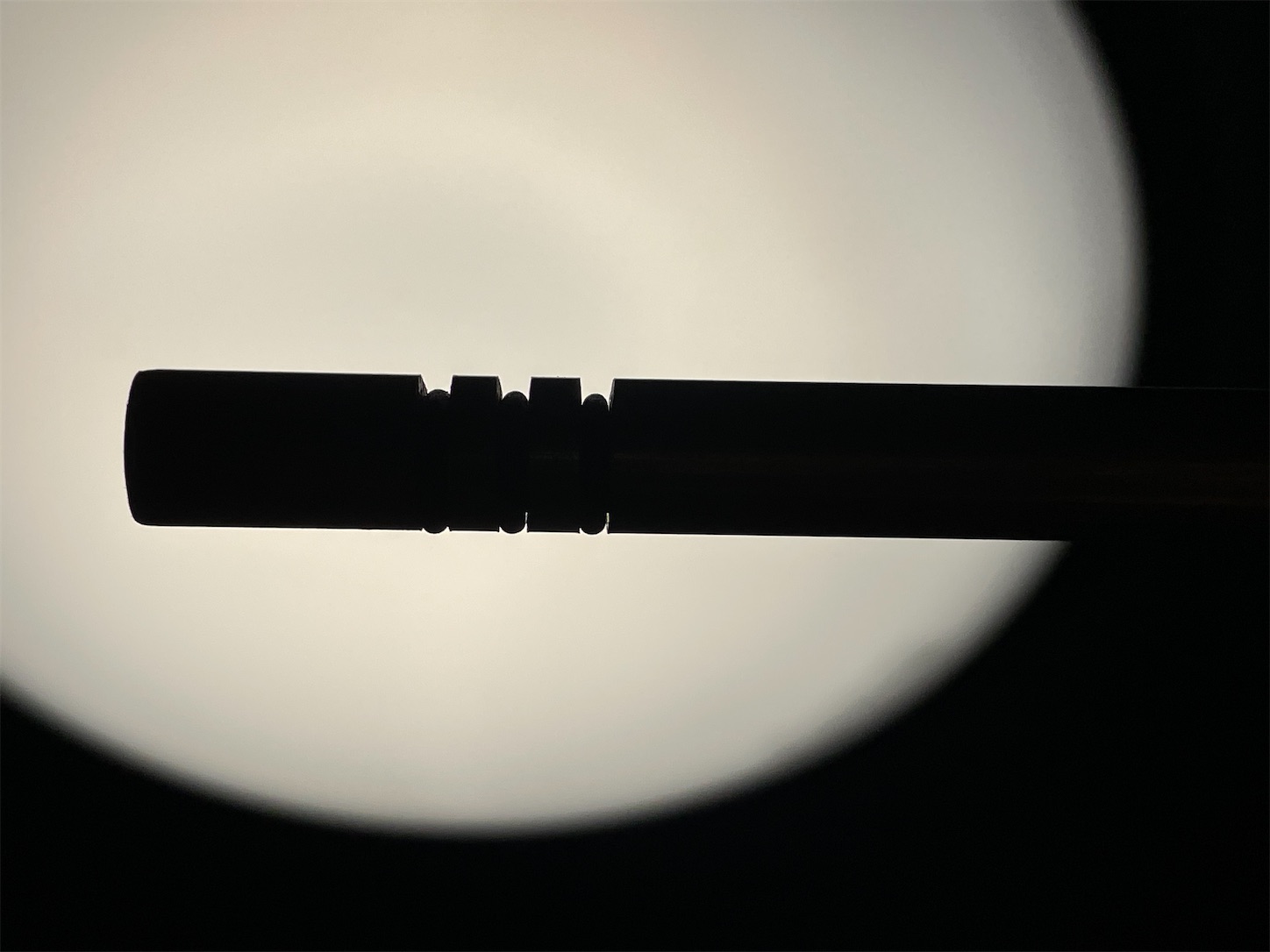

上にはHOP窓が付いており、

Oリングをかぶせることでバレル内に

突起として現れます。





にしても、

Oリング3本とは恐れ入ったぜ。

テクニカのHOPバレル「とんだ君」では

突起は1か所のみだった。

まさか3本も突起があるとはね。

しかしこれでまともなスピンドライブが

掛かるのだろうか?

ちょっと心配。

(;´・ω・)

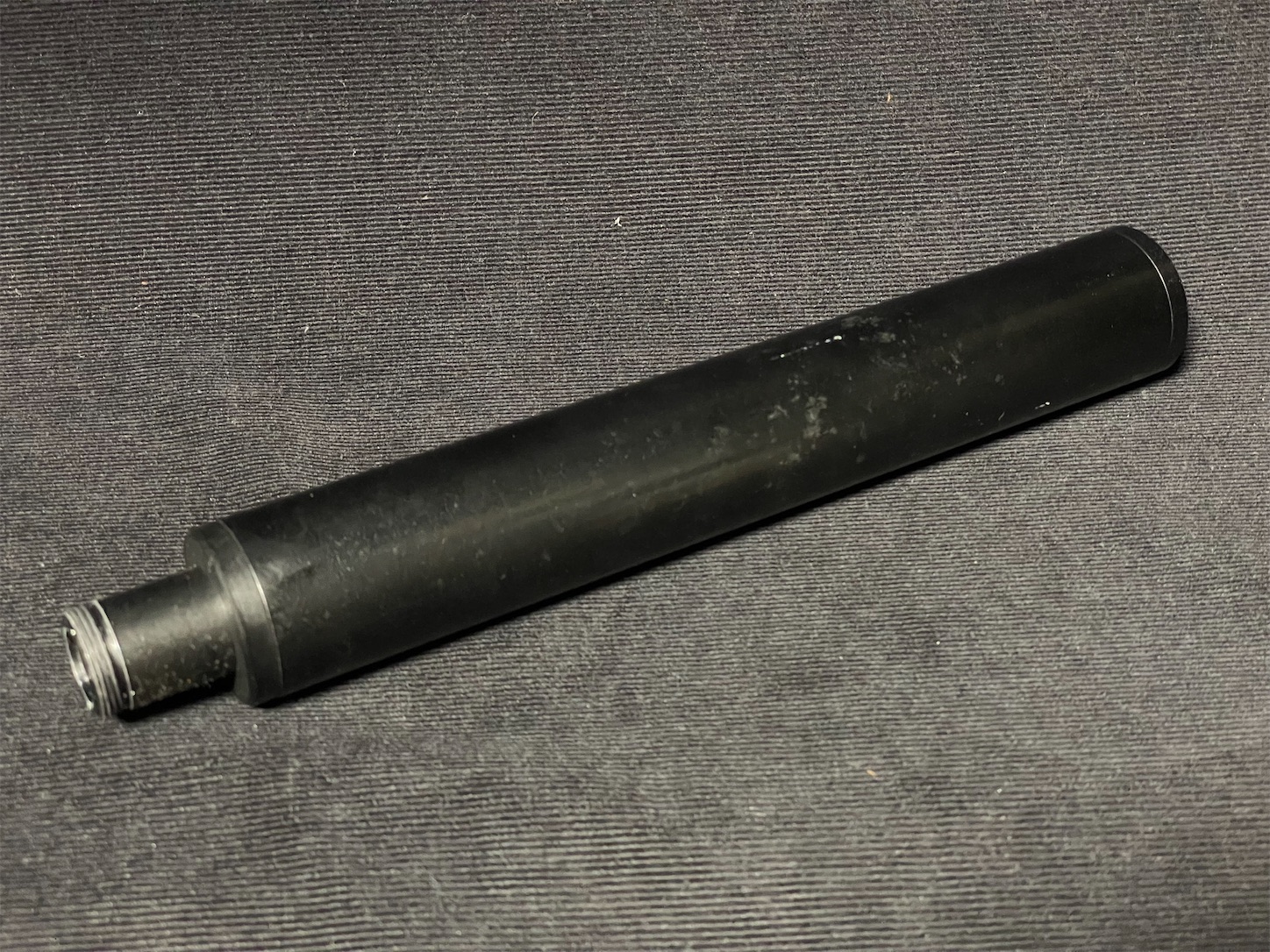

f:id:DELTAELITE-10mmAUTO:20230416232644j:image







取り外したバレルジャケット

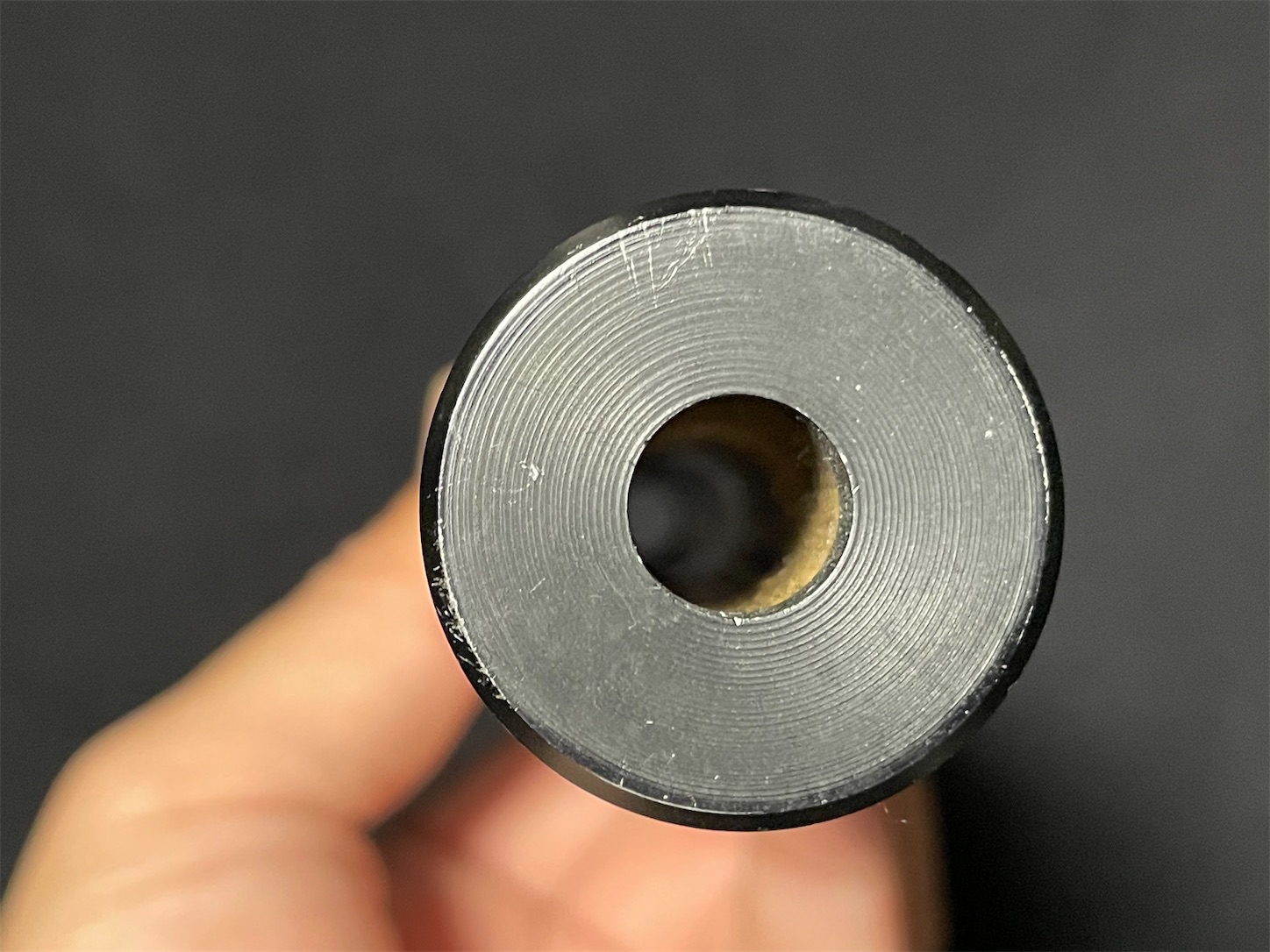

f:id:DELTAELITE-10mmAUTO:20230416232647j:image







筒内は真鍮で作られているようですが・・・

消音機構は内蔵されておりません。












f:id:DELTAELITE-10mmAUTO:20230416232631j:image

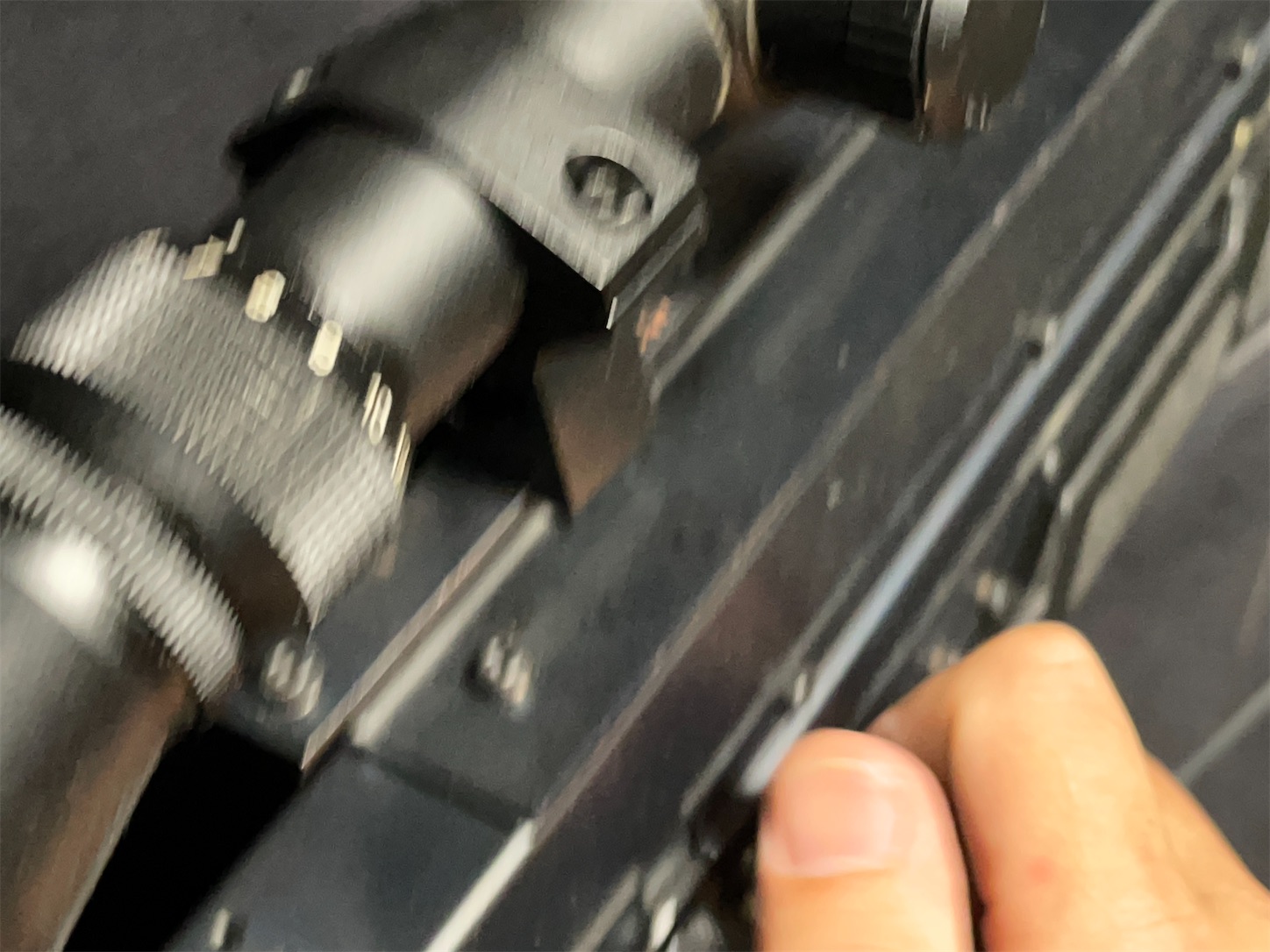

ピンボケ写真だけど、

何となくガシャコンしている様子。








f:id:DELTAELITE-10mmAUTO:20230416232622j:image

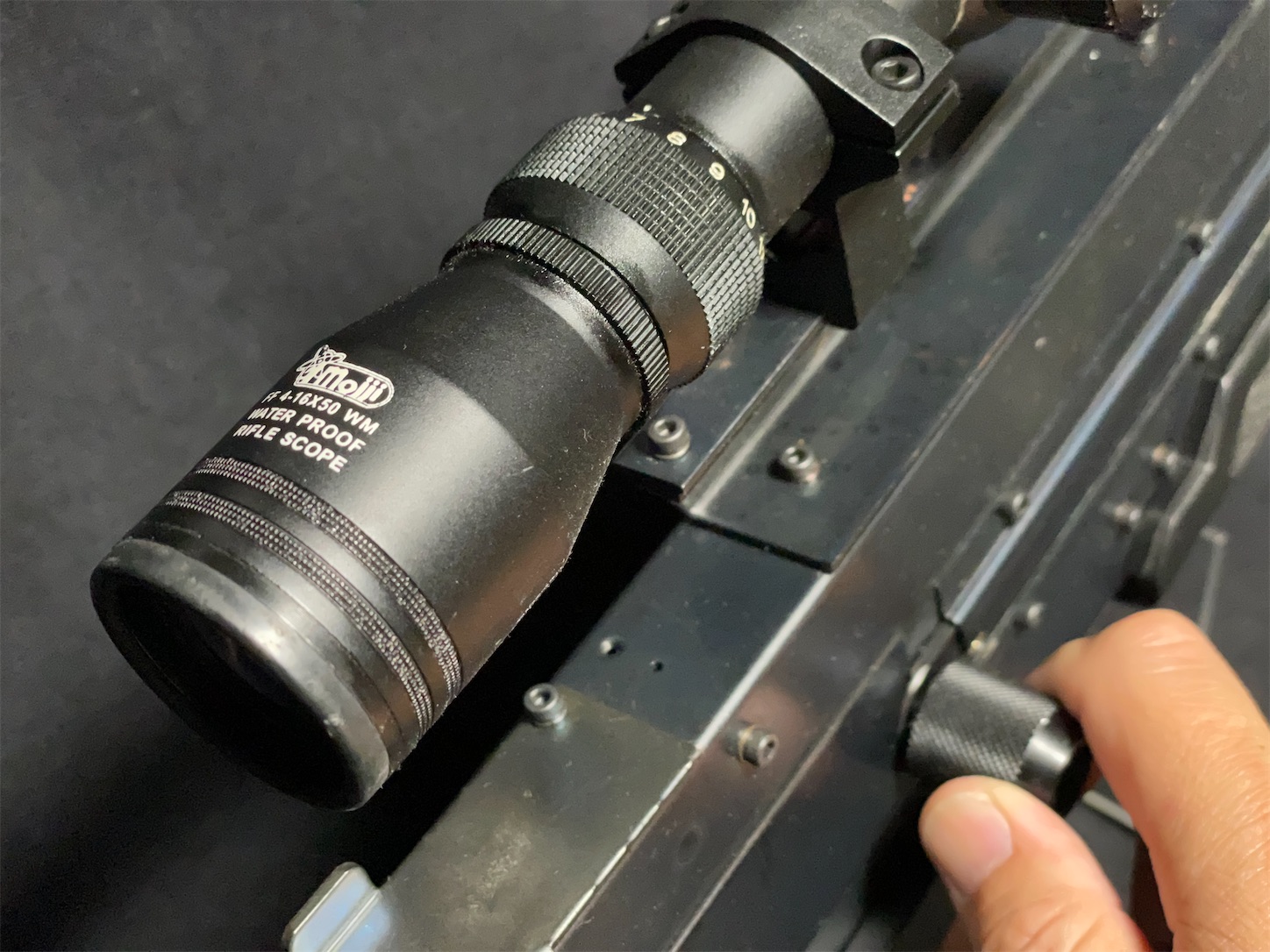

チャージングハンドルについても

クセが凄い。

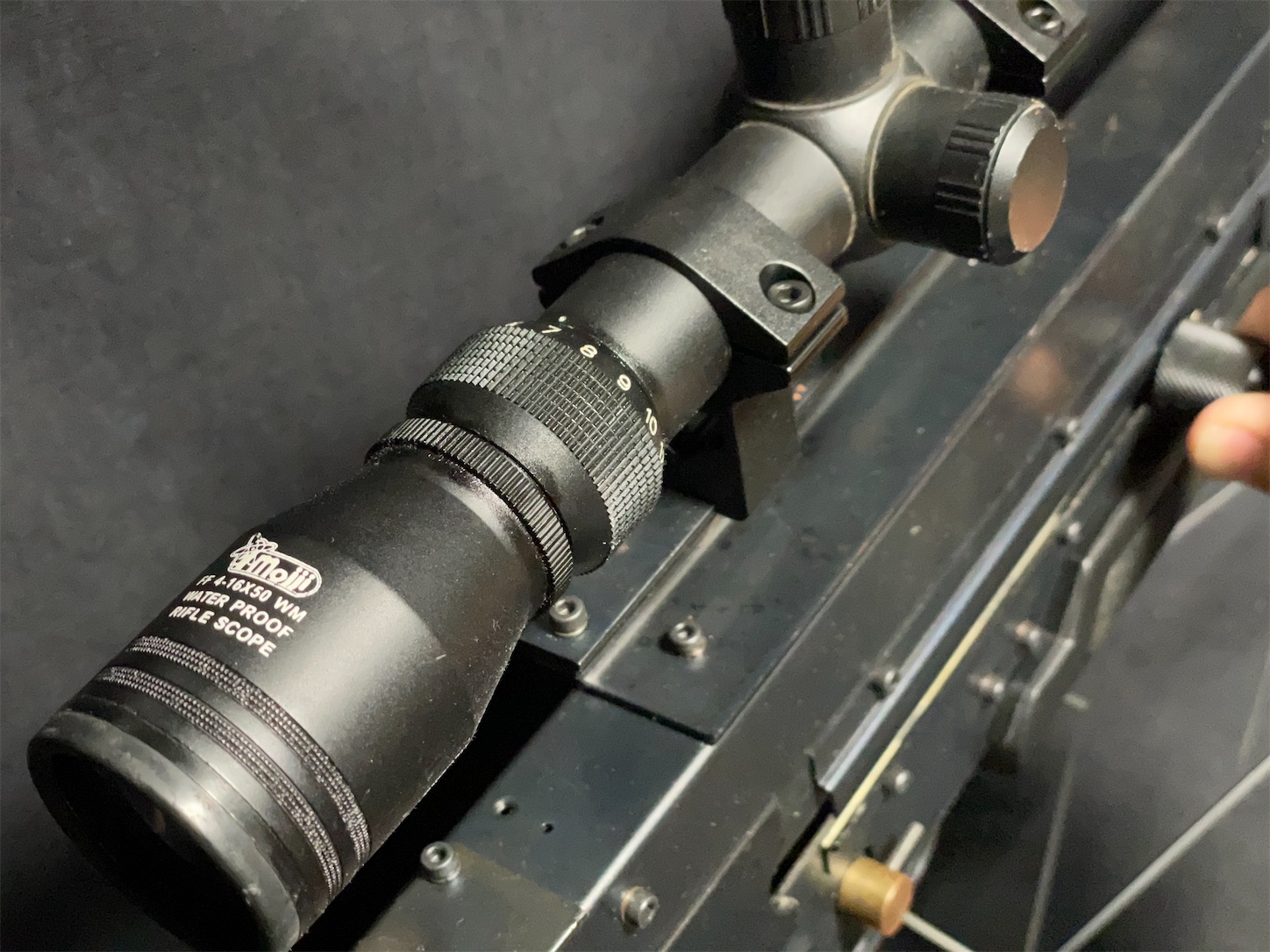

f:id:DELTAELITE-10mmAUTO:20230416232552j:image







BB弾は上部ポートから流し込み

銀玉鉄砲の要領で投入しますが、

チャンバーへの送り込み作業は

チャージングハンドルによる手作業です。





しかもハンドルは引くのではなく

押すことでBB弾がフィーダーへ送られます。







重量7㎏ものプレス鋼板製品を担いで

サバゲーに行く人が当時はいたのか?







時代検証しようにも、

あまりにレアすぎるトイガン・・・





記録を残すという意味でも

やはり動画を作成しなければなるまい。





というわけで次は初速計測です。



ご期待ください
