頭の中は週末のサバゲーでいっぱい ガス漏れ修理 前編(分解)

週末はサバゲーです。







まずはこちらをご覧ください。













どん













f:id:DELTAELITE-10mmAUTO:20220409214139j:image

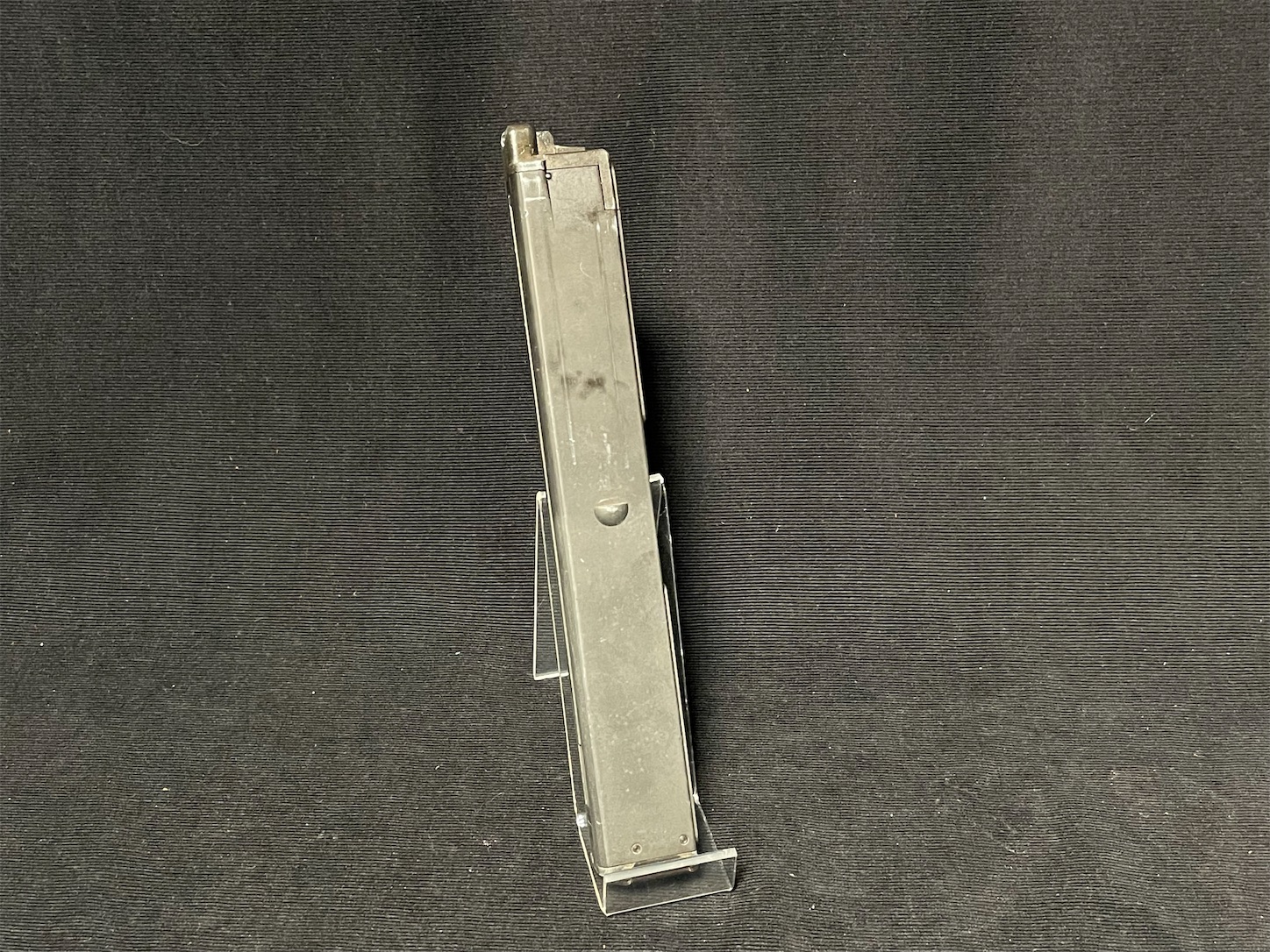

マガジンです。

来週のサバゲーで使用する銃のモノですが

実はこれ・・・









ガス漏れしてます。

(/ω\)きゃー!















幸い数本ある予備マガジンのうちの1本なので

運用に支障はないモノの、やはり放置は出来ぬ。





というわけで、今日の記事は週末のサバゲー

使用する銃のマガジンで起きている

ガス漏れを修理します。



ガスモーレ

シューリ

ワショーイ

(/・ω・)/~●









まずは症状を見てみよう。

どこから漏れているのかを

特定するところから始まる・・・









f:id:DELTAELITE-10mmAUTO:20220409214212j:image

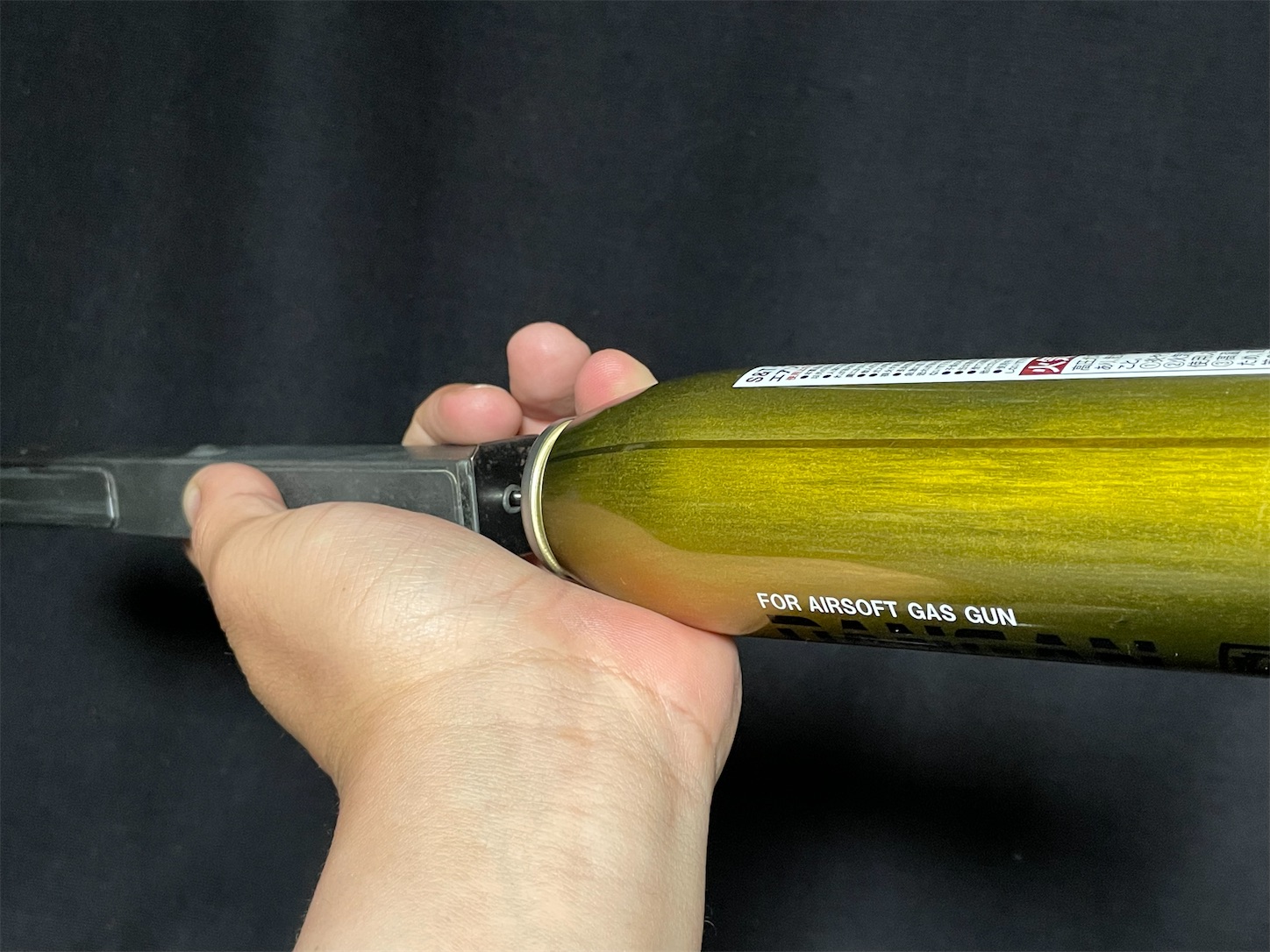

ガスを注入してみた。







すると・・・










f:id:DELTAELITE-10mmAUTO:20220409214208j:image

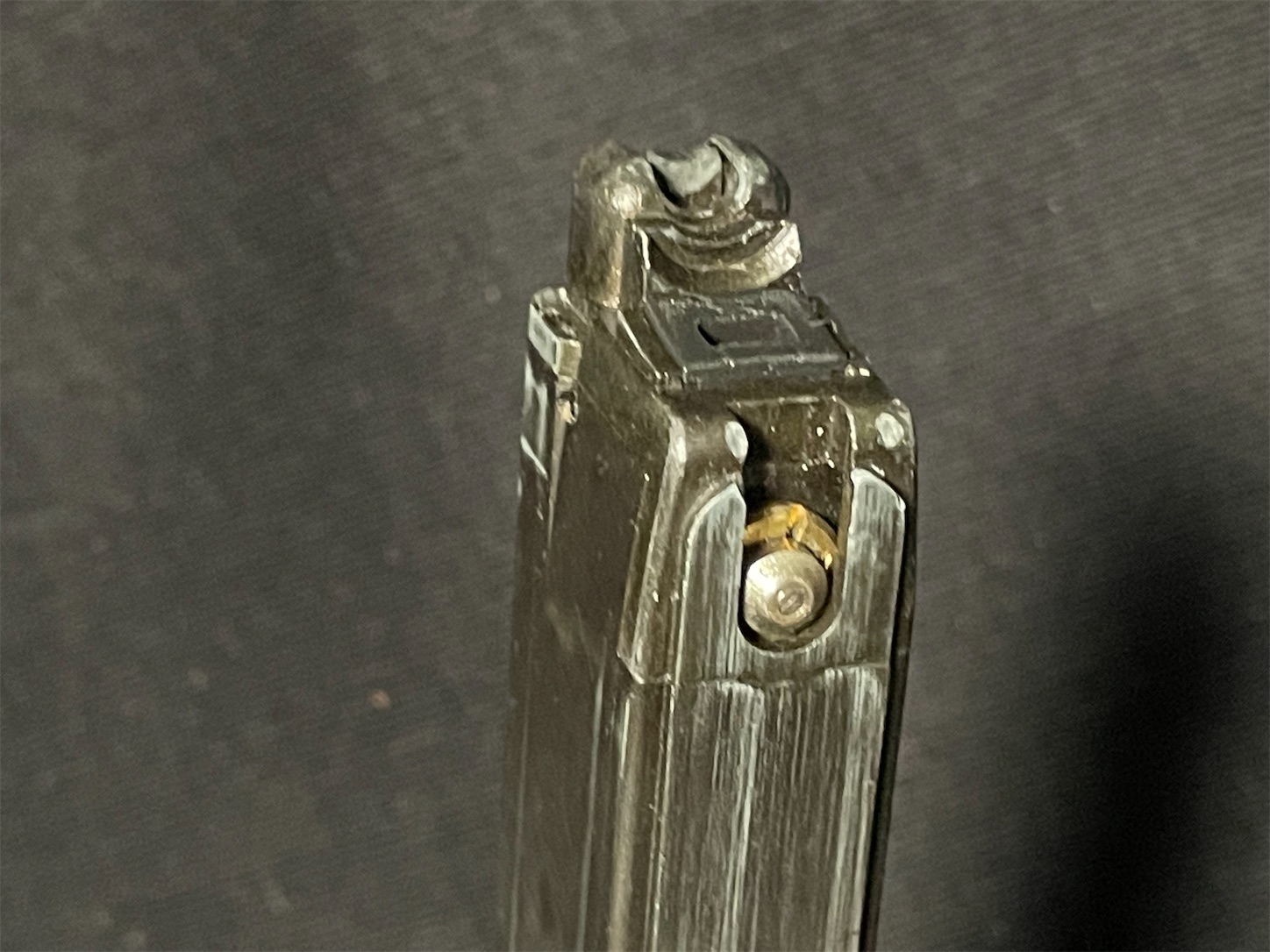

ブリーチへガスを吹き込む部分、

放出口からのガス漏れを確認。







実はこの時点で腑に落ちない点があった。









(・・・ここからガス漏れ?)

※心の声※









まあいいか

とりあえずガスがリークしている場所を

分解してみてみよう。







で、








f:id:DELTAELITE-10mmAUTO:20220409214224j:image

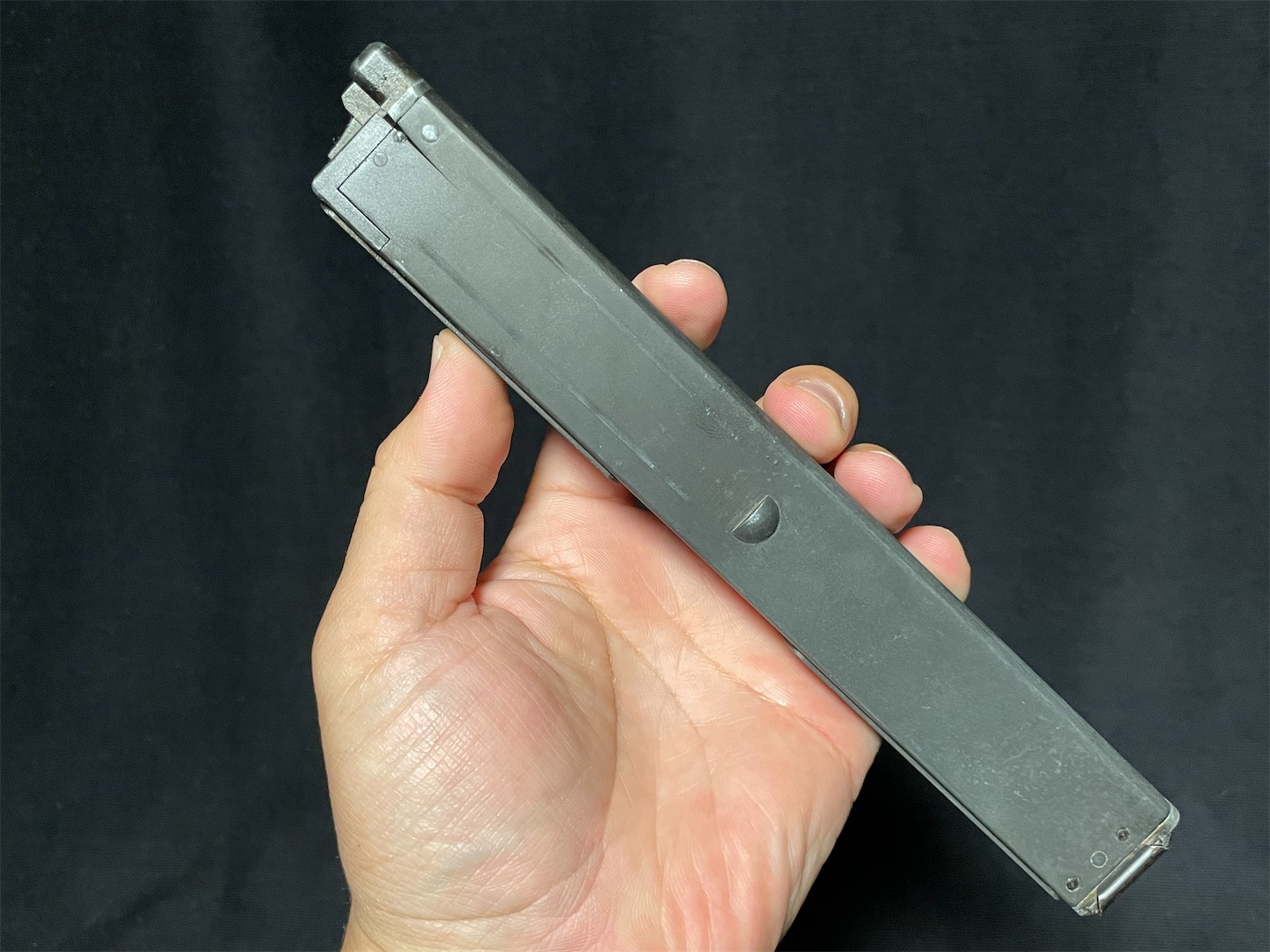

どこから

分解

するのカナ









そうです。



今回は初めて分解するマガジン。

構造がさっぱりわからない。











しかし、なんとなく構造を想像しつつ

分解を進めていくことにした。












f:id:DELTAELITE-10mmAUTO:20220409214216j:image

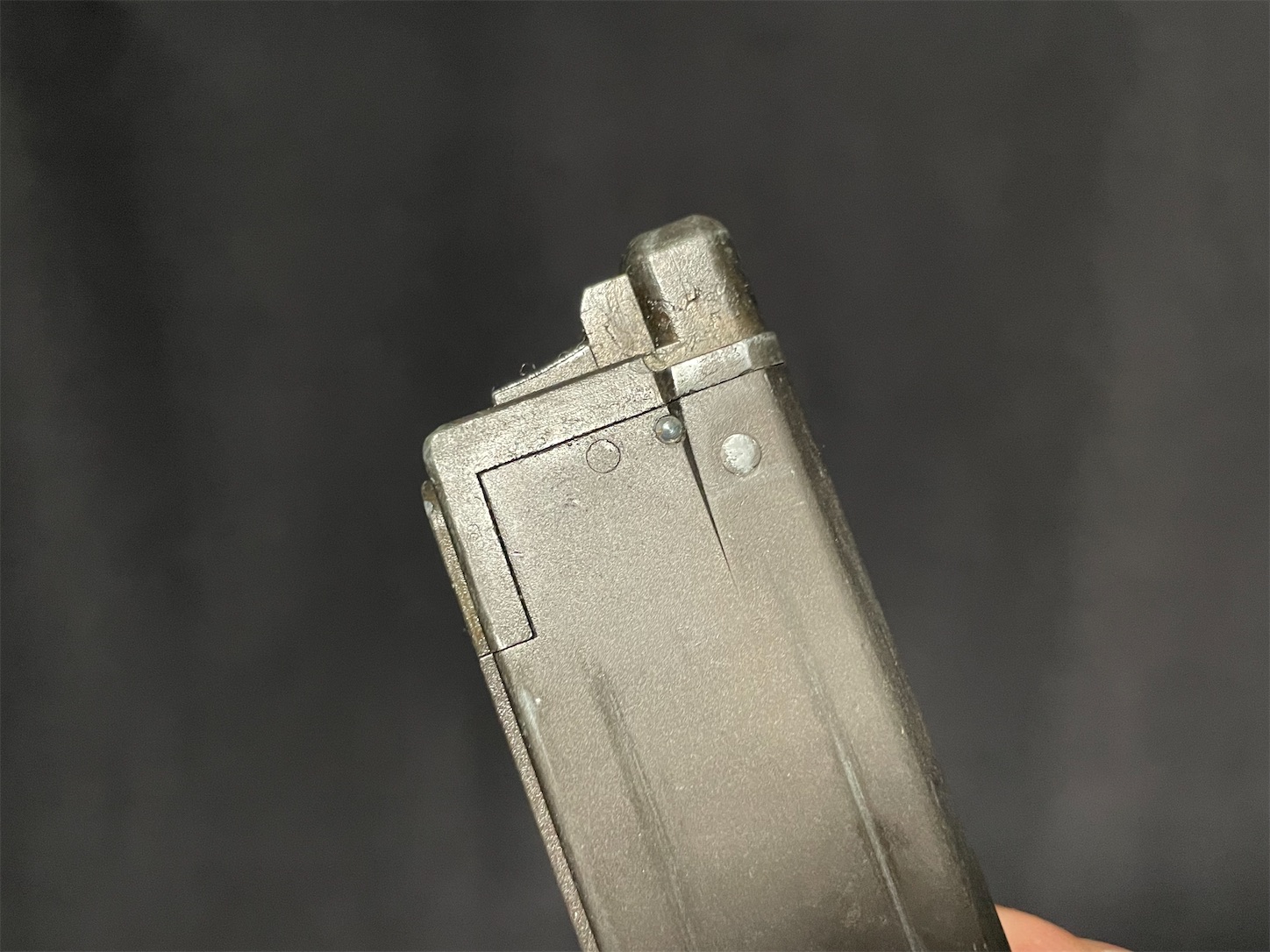

上にピンが3本・・・

(@_@  )””フムフム







そして・・・










f:id:DELTAELITE-10mmAUTO:20220409214131j:image

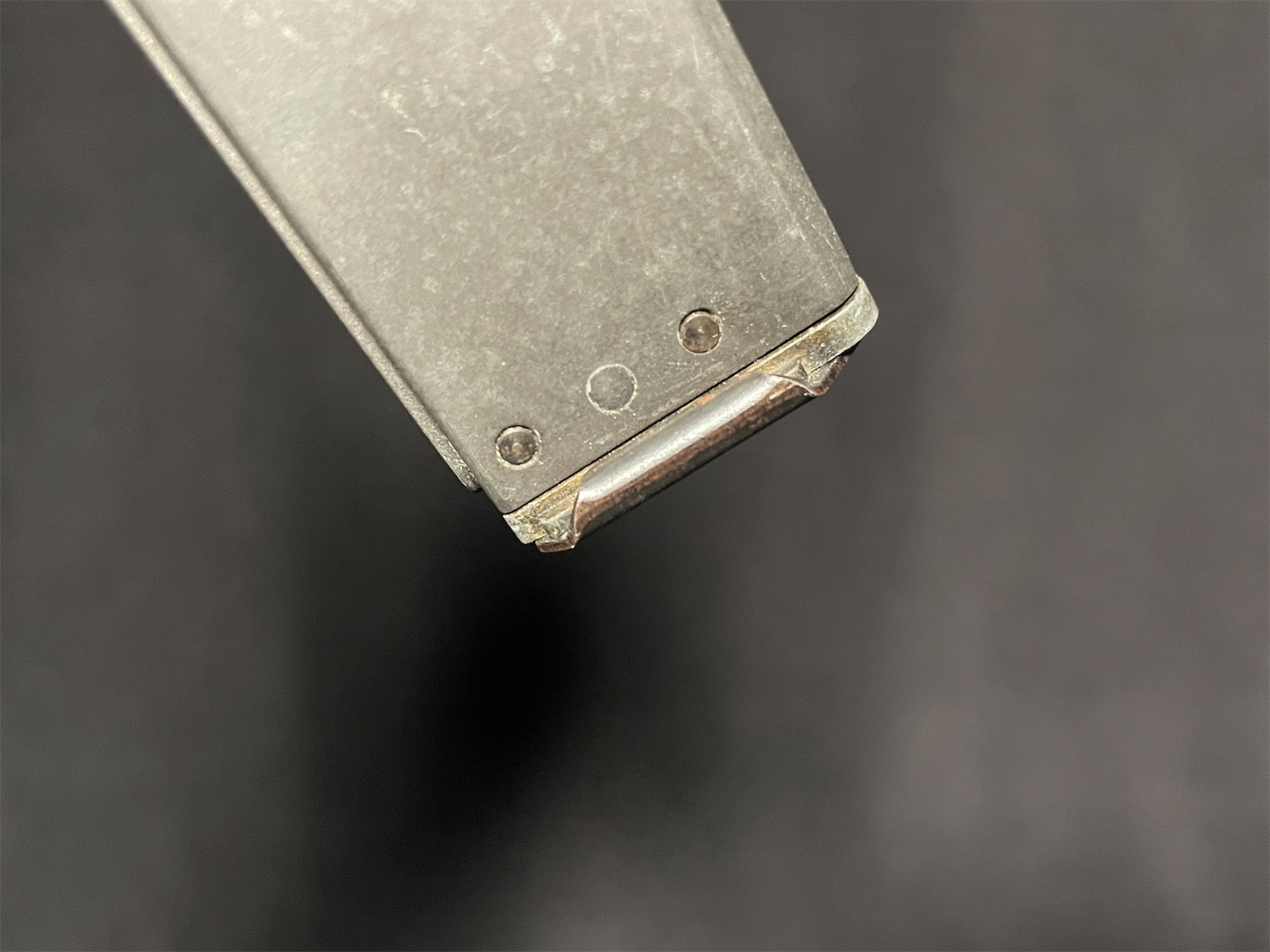

下にもピンが3本・・・か

(@_@  )”””  なるほど









あとは・・・






f:id:DELTAELITE-10mmAUTO:20220409214127j:image

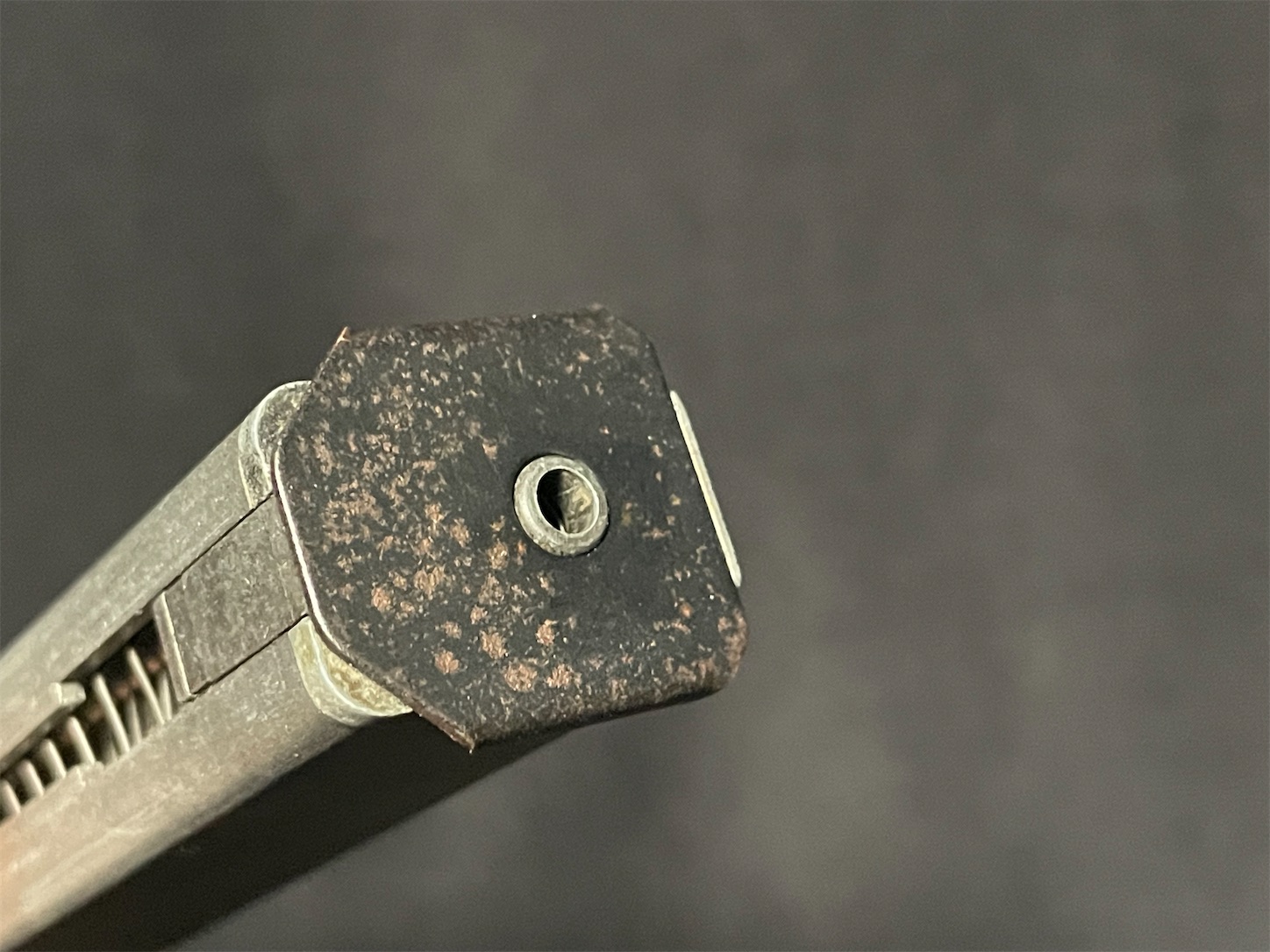

底部のボトムプレート

アヤシイでっぱり×1







よっし!

まずはボトムプレートから外そう。






f:id:DELTAELITE-10mmAUTO:20220409214232j:image

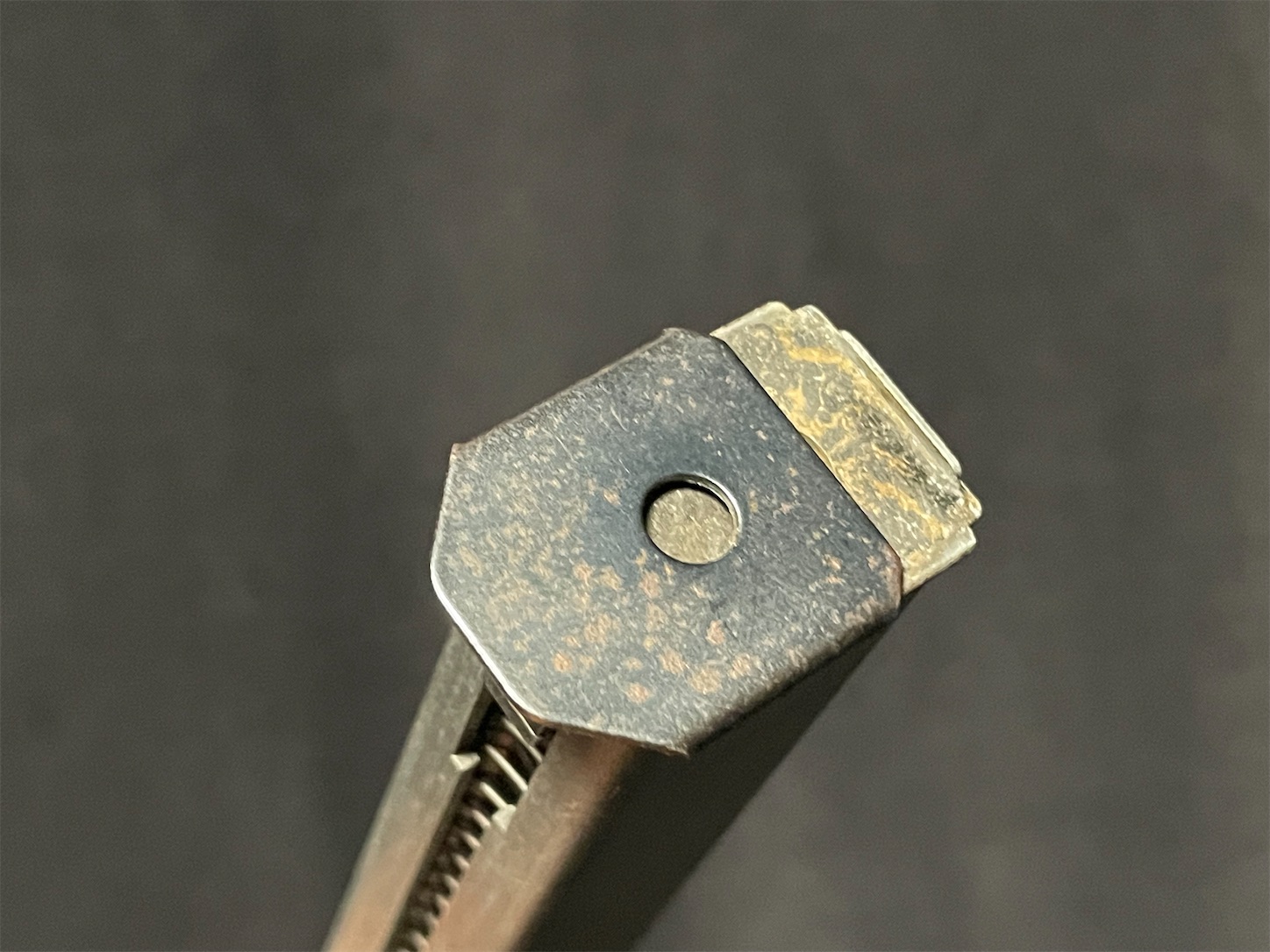

ガス注入バルブ部のでっぱりは

スプリングのテンションで真下方向に

チカラが掛かっている。



押し込んで、ボトムプレートを前進させ

スライドして引き抜く。






f:id:DELTAELITE-10mmAUTO:20220409214228j:image

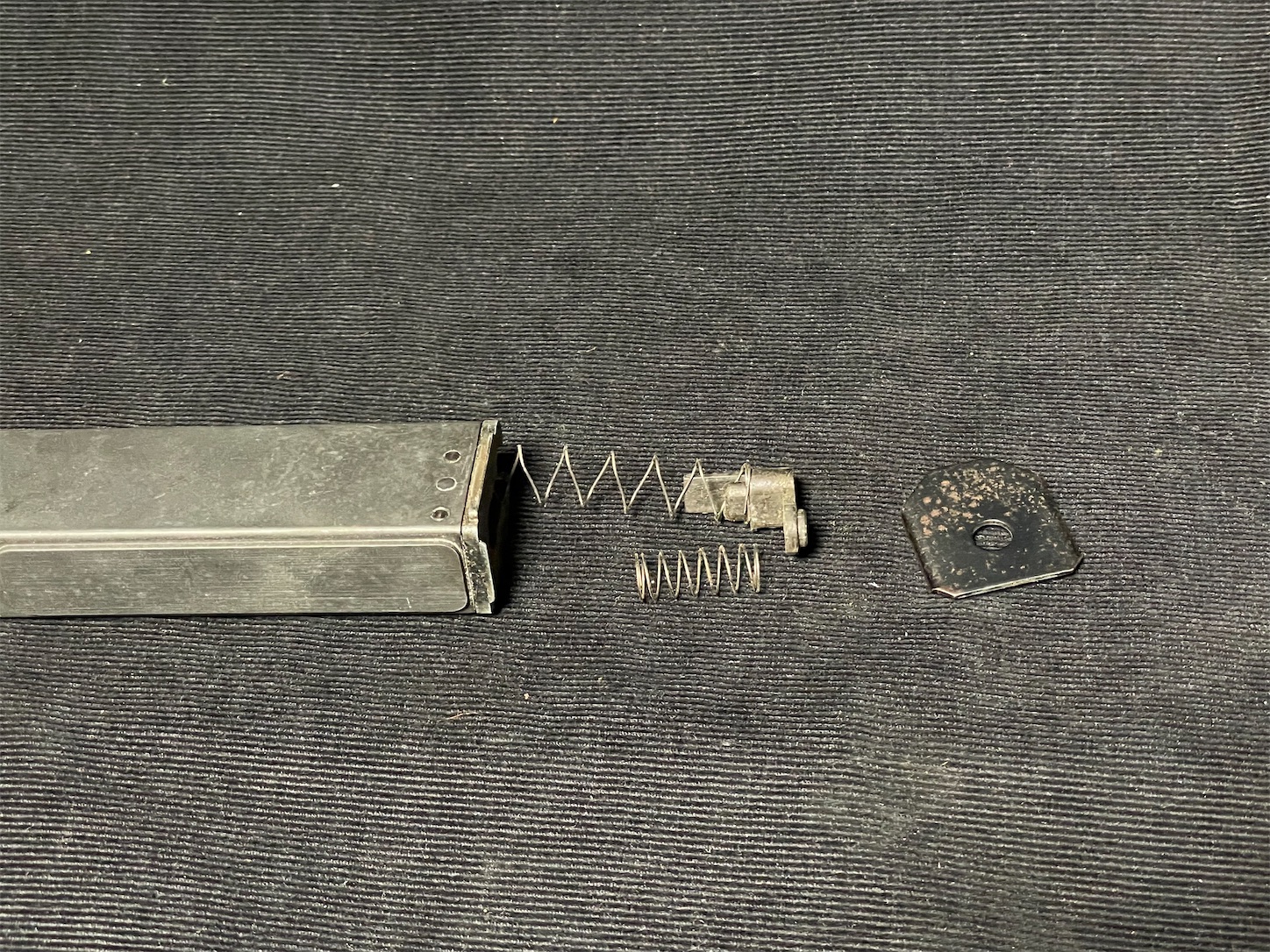

すると

・フォロアー回り一式

・ボトムプレート保持パーツ回り一式

が取り出せます






f:id:DELTAELITE-10mmAUTO:20220409214144j:image

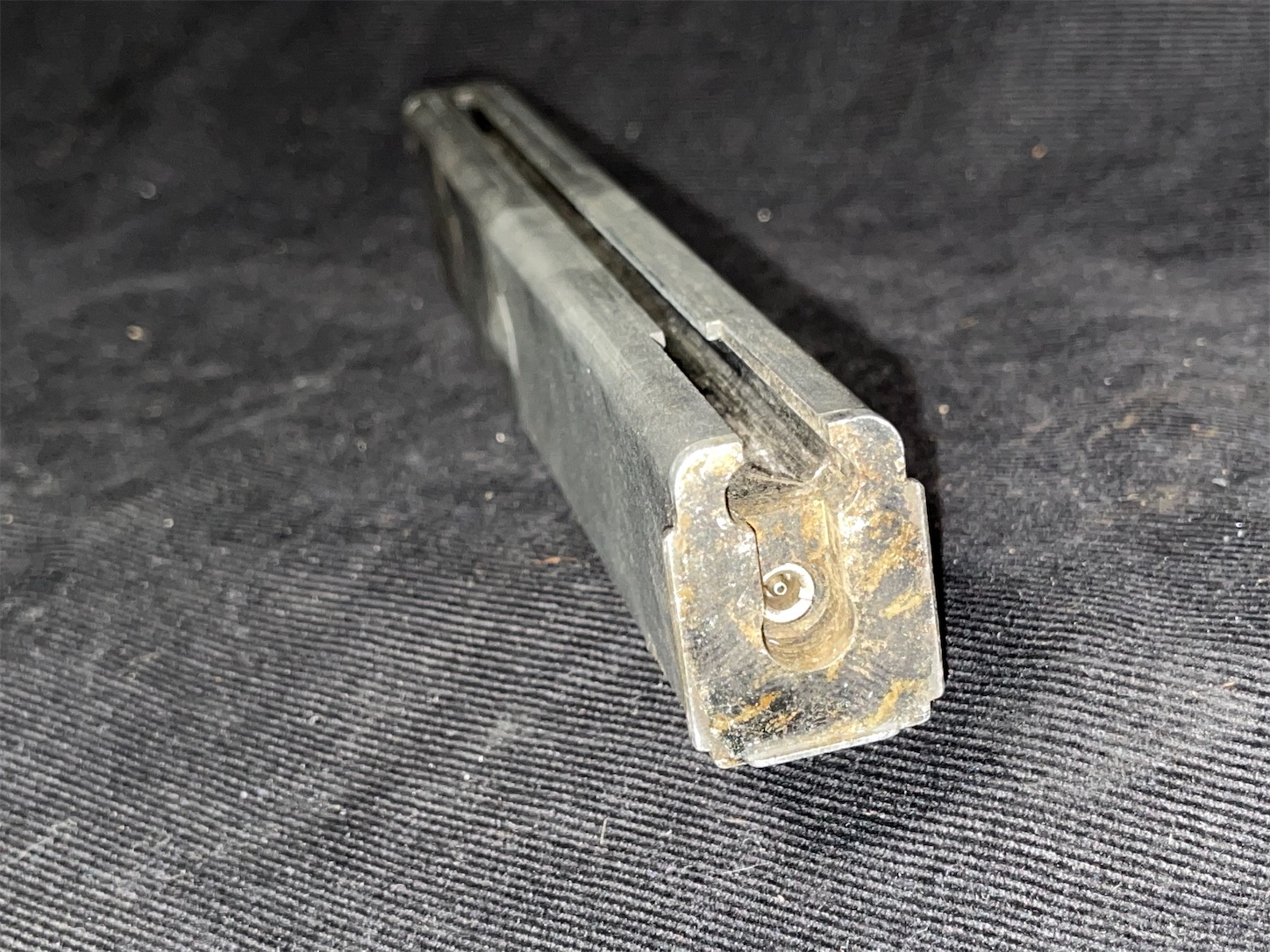

下から見ると、注入バルブがコンニチワ

(@_@  )””





今回は下からのガス漏れはないので

特にここから先は分解しませんが、

注入バルブからのガス漏れの場合は

ココから対処することになりマス。







で、今回は上からのガス漏れだからよー












f:id:DELTAELITE-10mmAUTO:20220409214201j:image

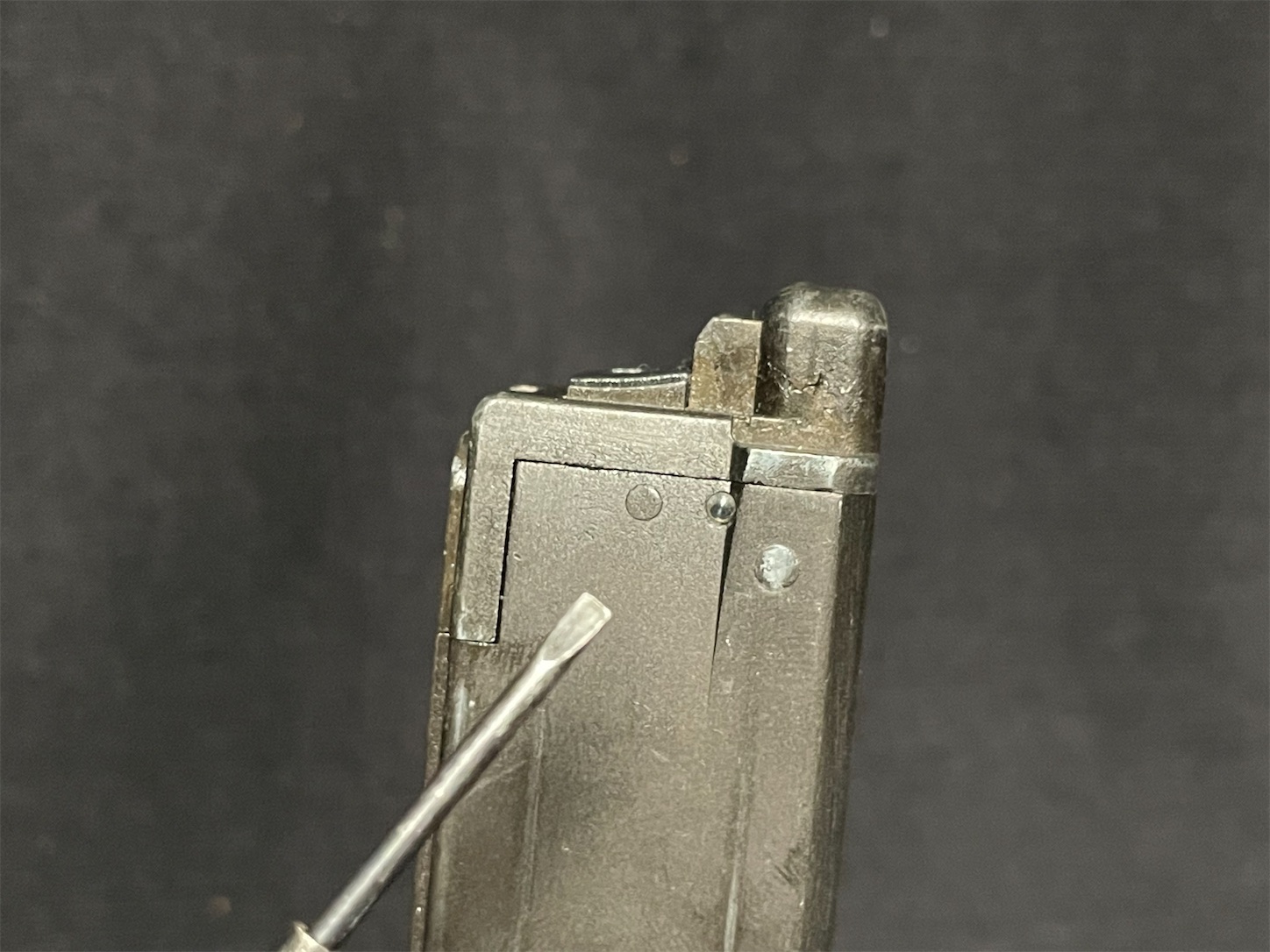

上の3本のピン・・・

どれかが、マガジンリップを固定してる。

そいつを・・・当てる・・・











・・・まずは真ん中の小さいやつ・・・







f:id:DELTAELITE-10mmAUTO:20220409214204j:image

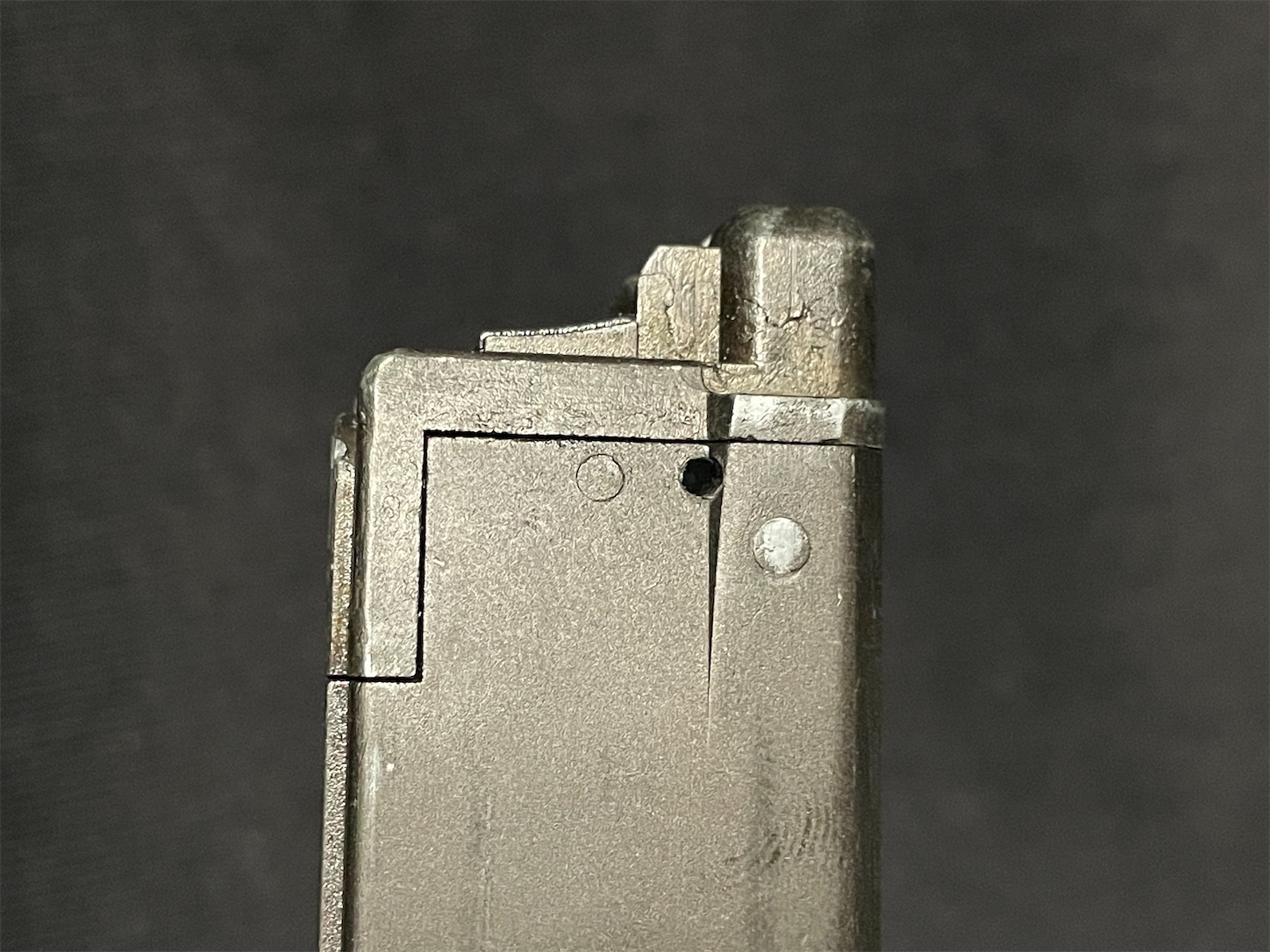

抜けたっ!

どうだっ!






f:id:DELTAELITE-10mmAUTO:20220409214135j:image

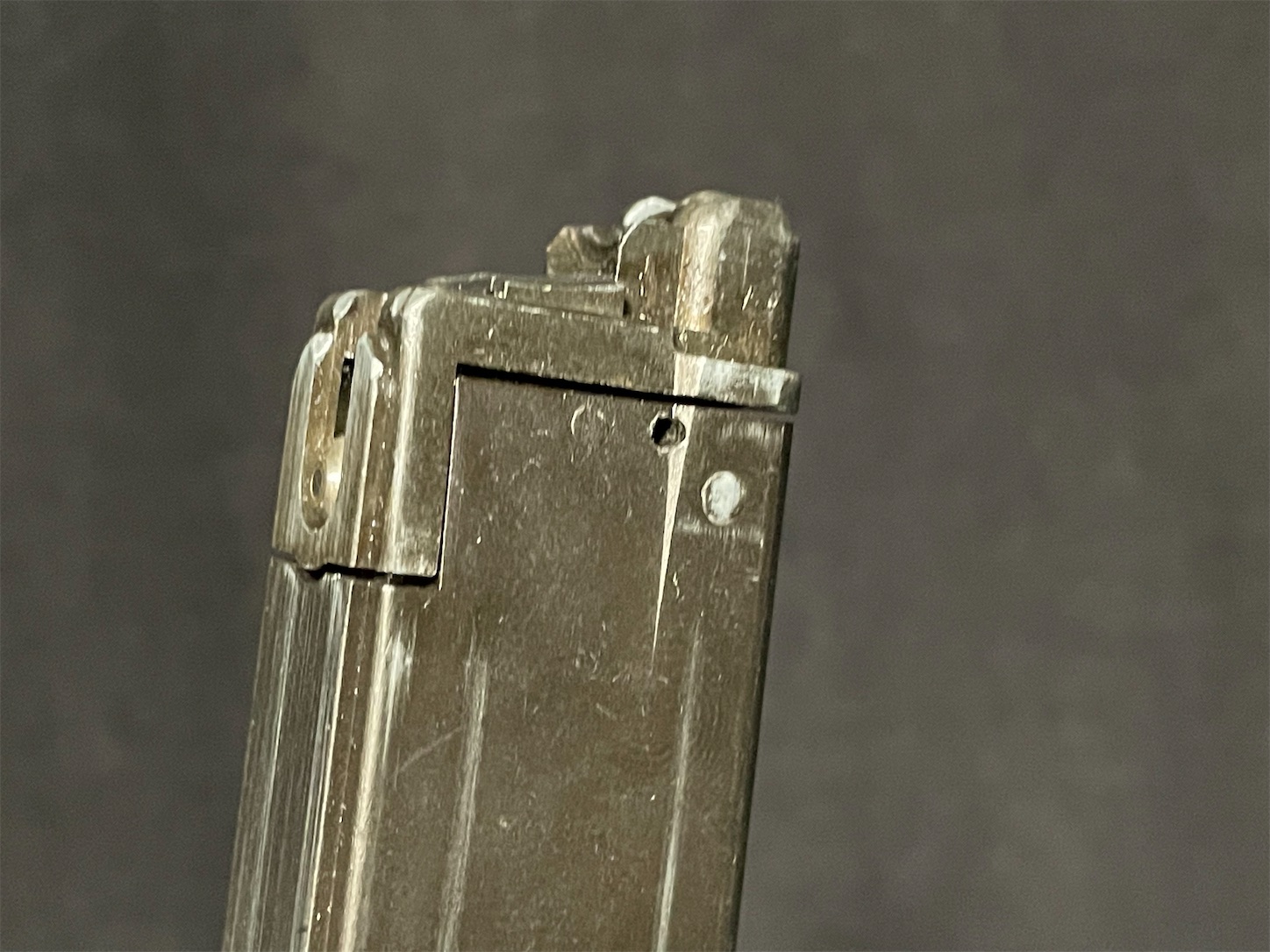

正解ワショーイ

(/・ω・)/"""ミ







少しずつリップを持ち上げると・・・







ん?

何か当たってるな・・・。






f:id:DELTAELITE-10mmAUTO:20220409214148j:image

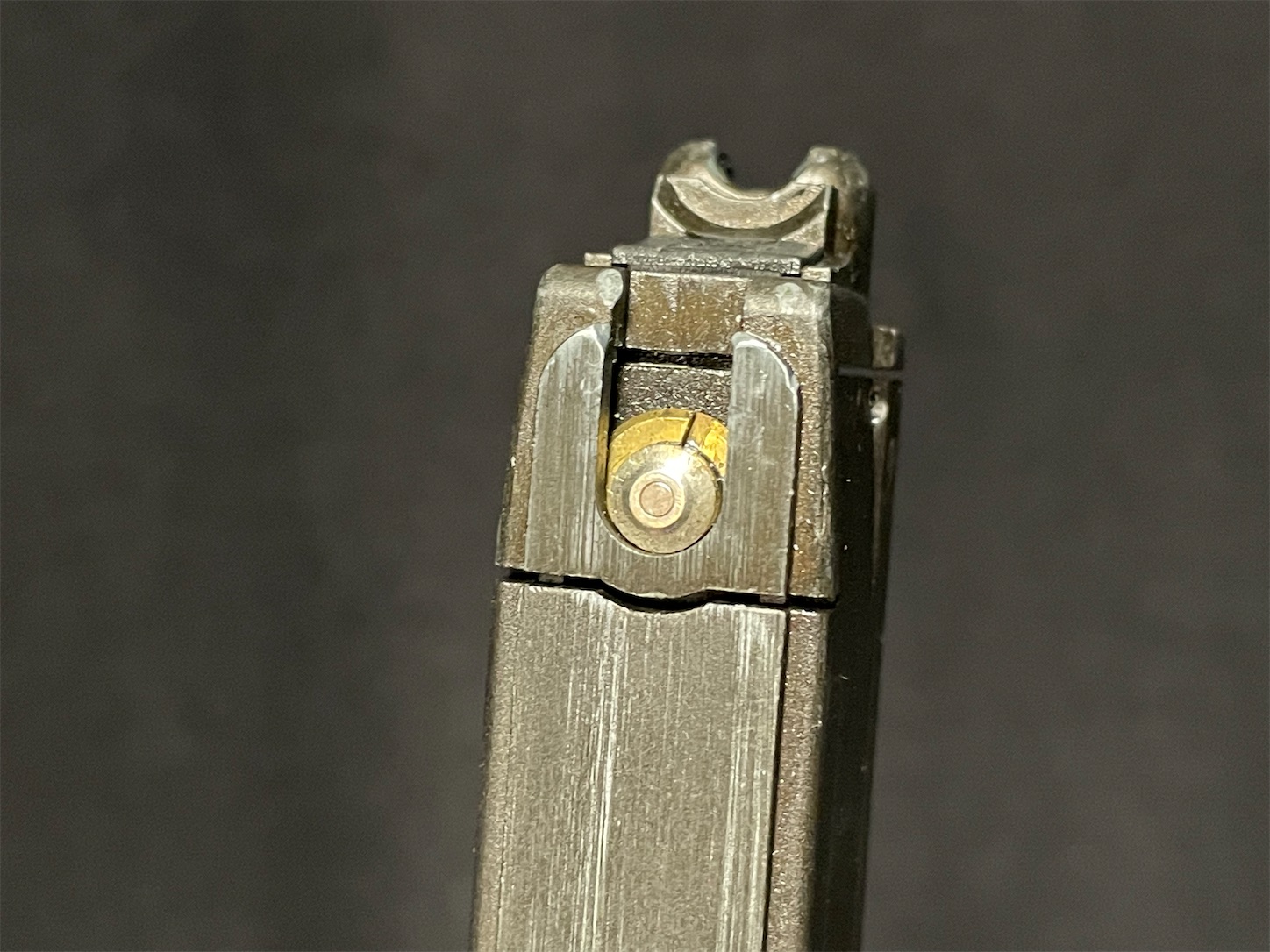

放出バルブが干渉して

リップが持ち上がらないってか?







しからばっ・・・

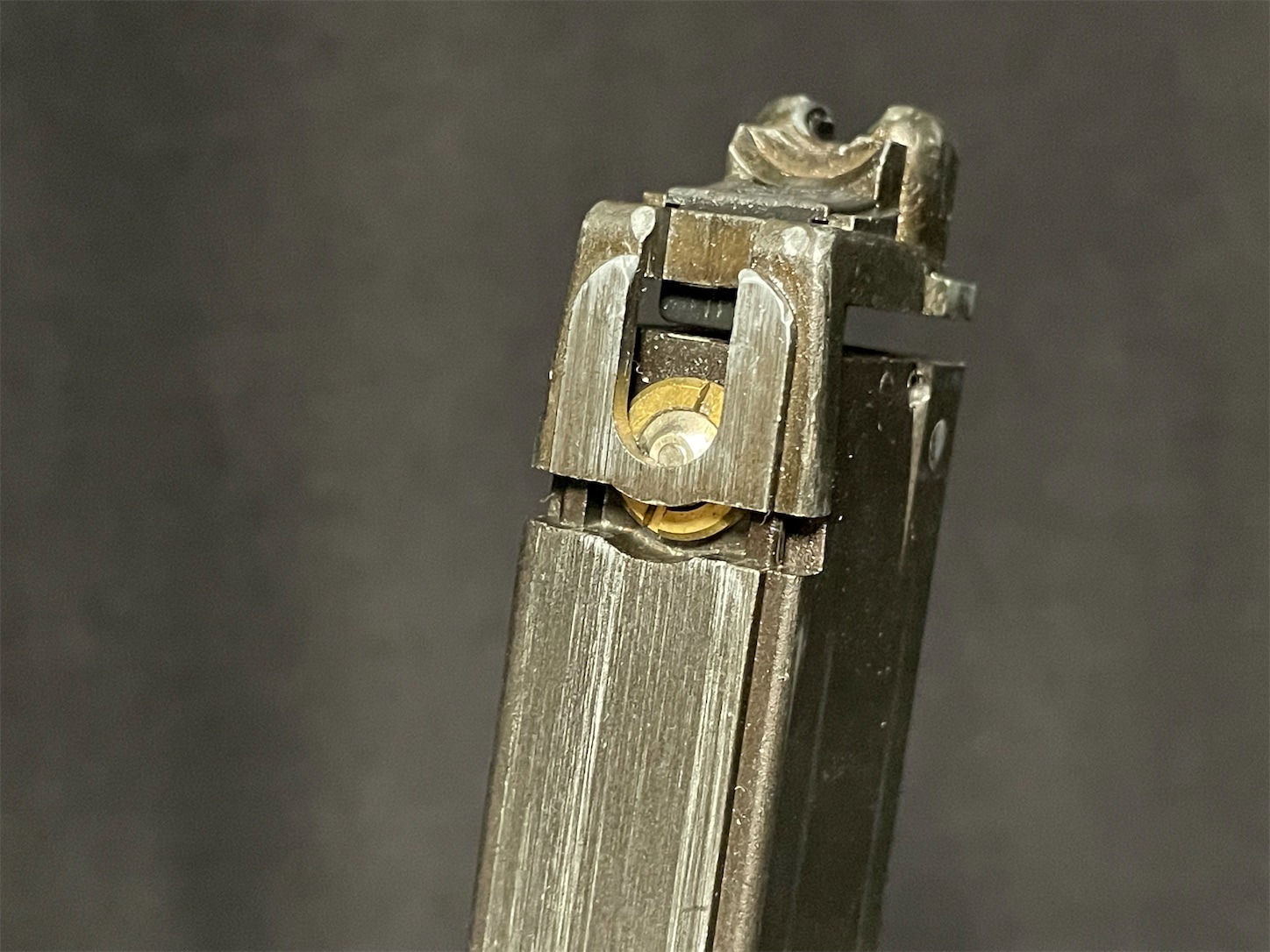

放出バルブをポチっとな。








f:id:DELTAELITE-10mmAUTO:20220409214238j:image







フッ・・・

(。-`ω-)y-.。o○

おじさんは経験を活かし、

洞察力に優れる生き物サ。
















f:id:DELTAELITE-10mmAUTO:20220409214157j:image







こうしてリップが脱着できたことで

ガス漏れの原因である放出バルブへの

アクセスが可能になったわけで・・・






f:id:DELTAELITE-10mmAUTO:20220409214235j:image

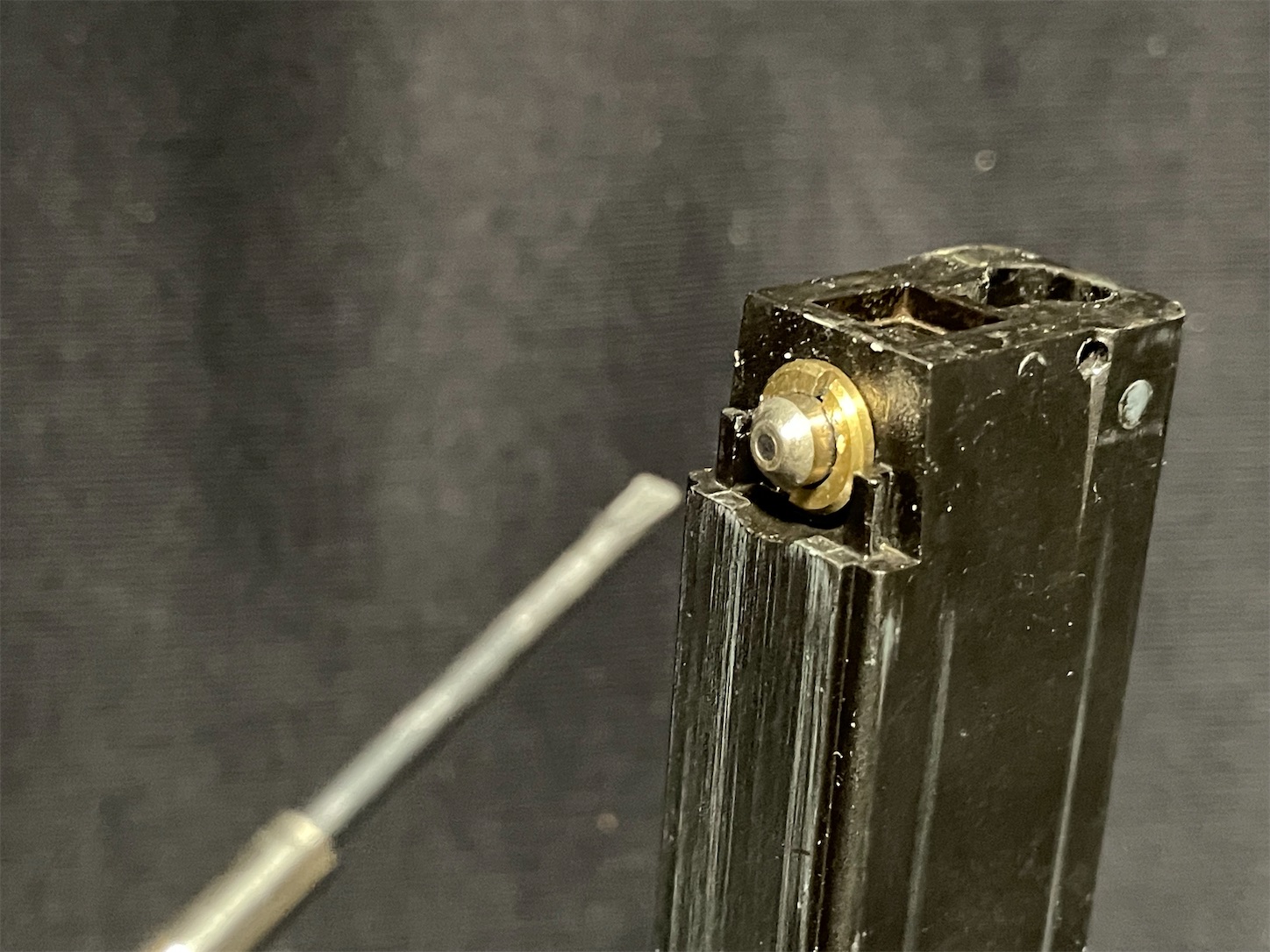

次は放出バルブを外します。






f:id:DELTAELITE-10mmAUTO:20220409214220j:image

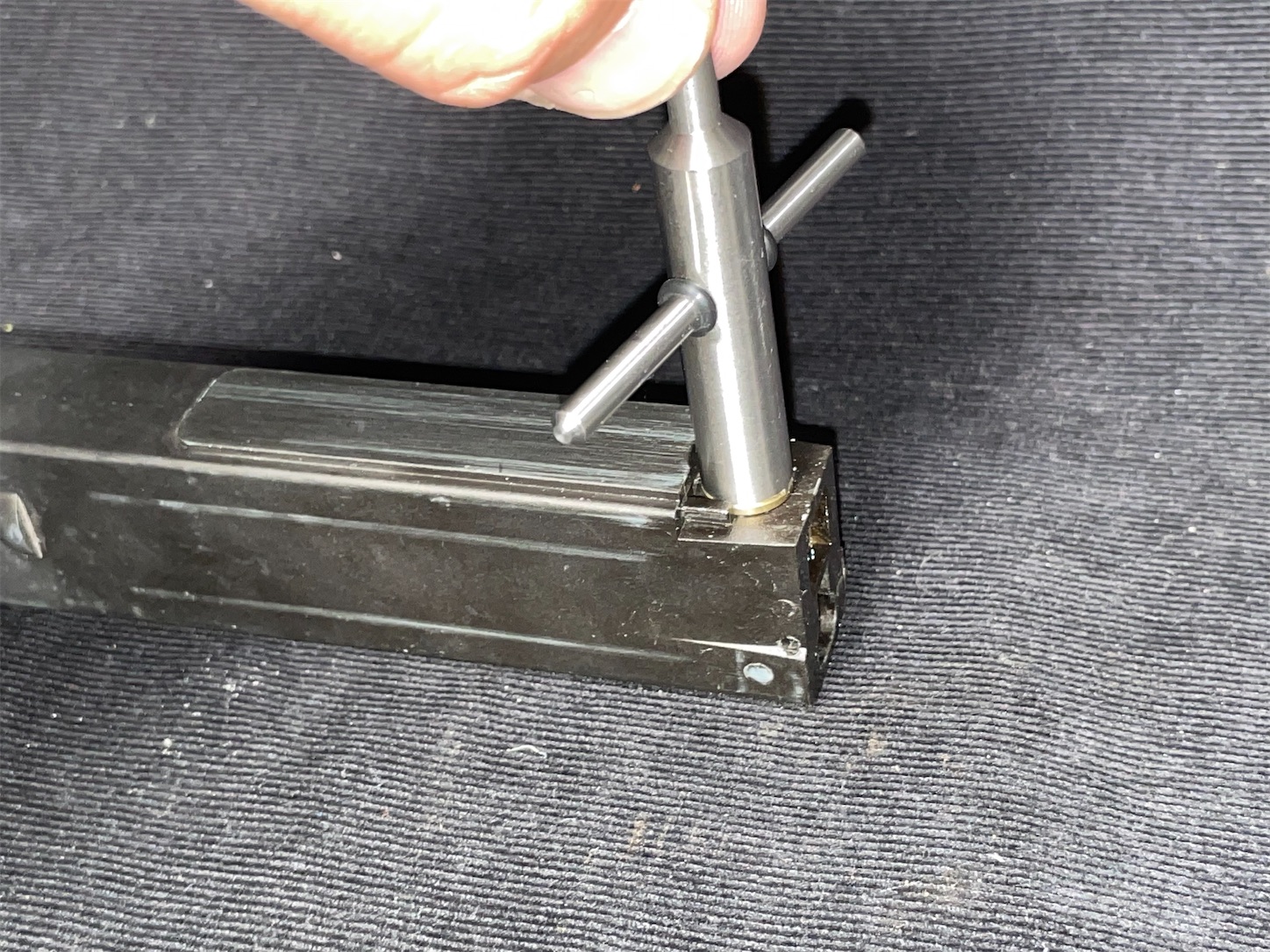

バルブレンチを当てて、緩めていく。







f:id:DELTAELITE-10mmAUTO:20220409214152j:image





・・・取れた。







というわけで、ガス漏れの位置まで

たどり着くことが出来ました。







本日の記事はここまで

明日はガス漏れ修理後編「対処」です。







\続くよーっ/

 (*・ω・)ノ
