マガジンのガス漏れ修理〜MGC ベレッタM92F固定スライド〜

f:id:DELTAELITE-10mmAUTO:20220417175318j:image





さて修理の1本目はMGC




f:id:DELTAELITE-10mmAUTO:20220417175233j:image







固定スライドガスガンのマガジンです。






f:id:DELTAELITE-10mmAUTO:20220417175243j:image







この個体は昨年の新潟・福島方面の出張で

お宝ショップ巡りをした際の出物です。



実は2021年は「固定スライド収集」が

楽しくなってしまった時期であり、

自宅の書斎には固定スライドガスガンが

ズラリ、というかグチャッ

(;・∀・) ウッ







f:id:DELTAELITE-10mmAUTO:20220417175340j:image







もしこのマガジンが修理可能で

直すことが出来れば、このM92F

予備マガジンとして使用できる。

それも大変お買い得で。







今回はこのMGCベレッタM92F

ガス漏れ修理を行います。







ガスモーレ

シューリ

ワショーイ

(/・ω・)/















MGCの固定スライドガスガンの

M92Fマガジンは今回初めて分解する。

・・・どうやって分解するのカナ?







お、わかってきたゾ。





①ボトムプレート取外し
f:id:DELTAELITE-10mmAUTO:20220417175300j:image

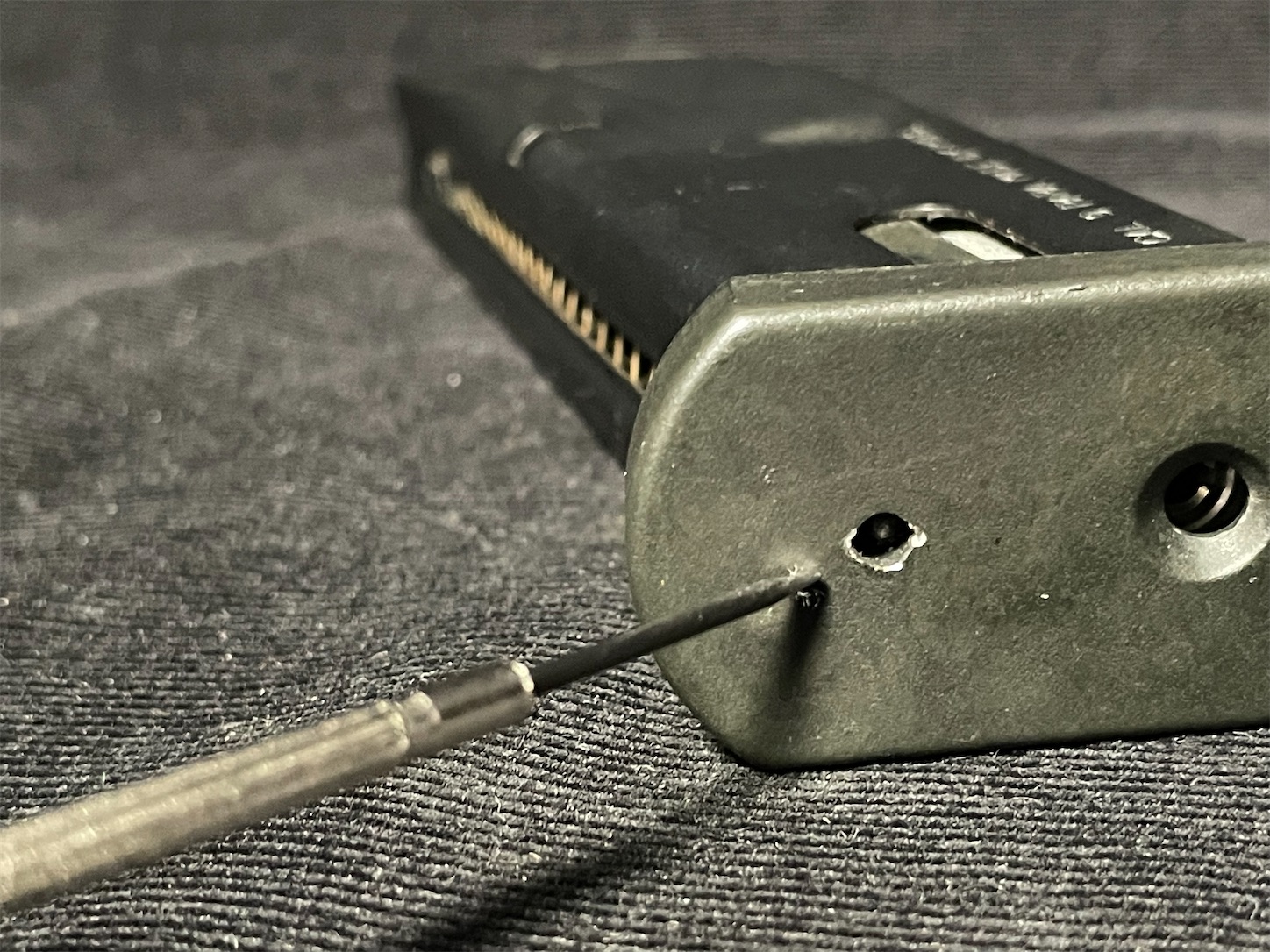

マガジン底部のボトムプレートには

ガス注入口と何やら突起のある穴。










f:id:DELTAELITE-10mmAUTO:20220417175304j:image

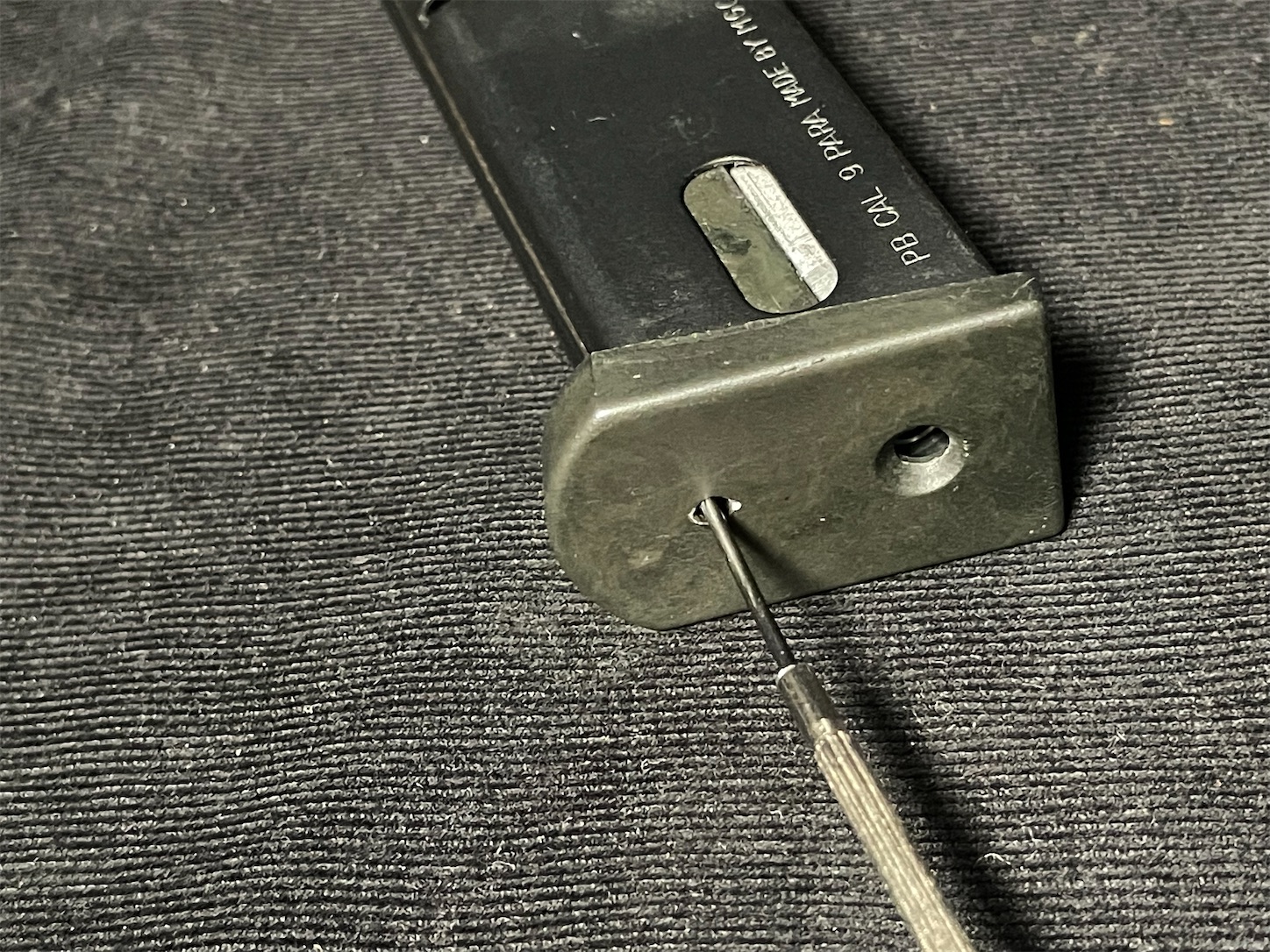

この突起部分を細いドライバーで

押し込むと、ボトムプレートが

前方にスライド出来て取り外せます。






f:id:DELTAELITE-10mmAUTO:20220417175246j:image







ココ・・・ですね。

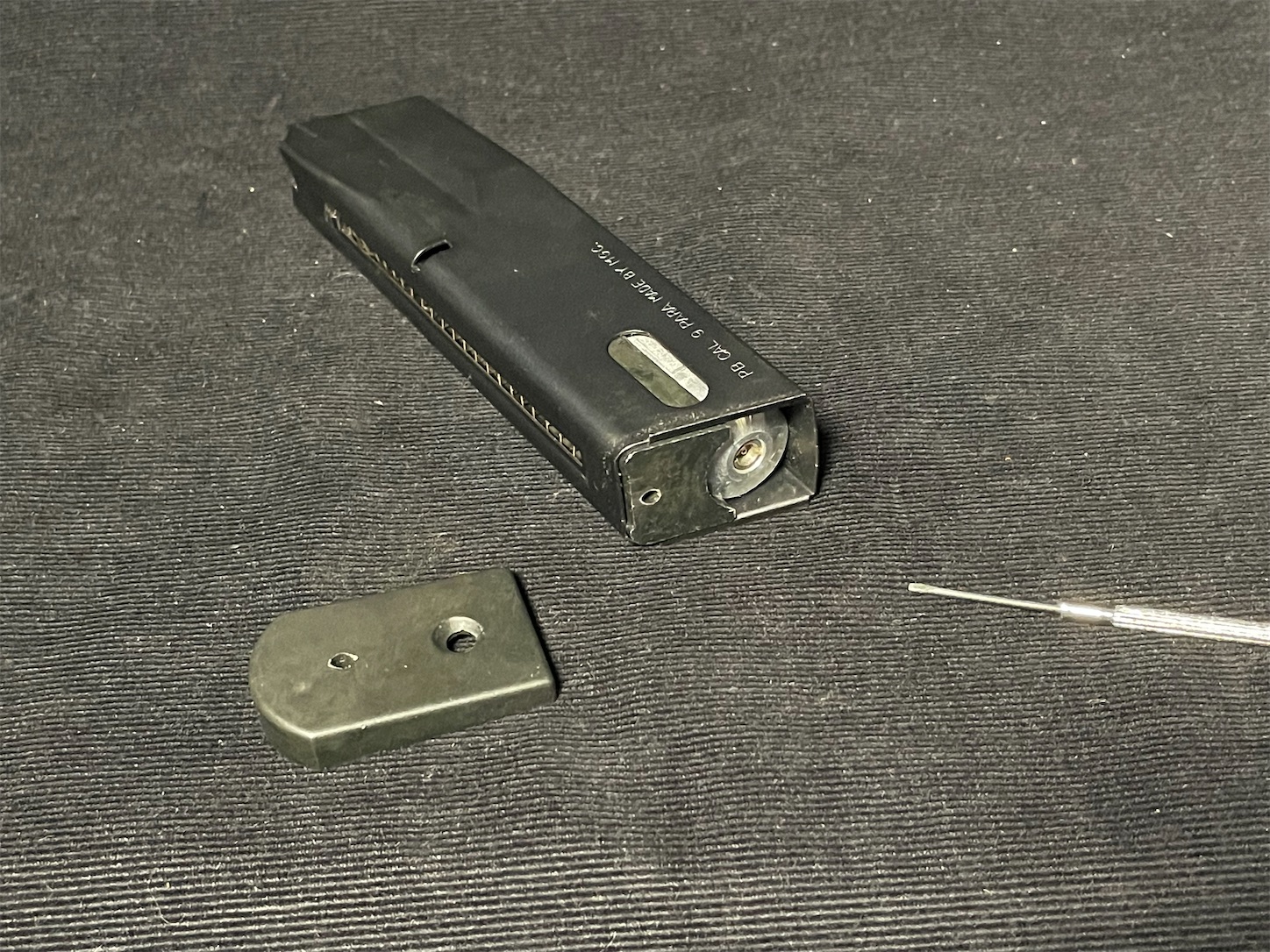

f:id:DELTAELITE-10mmAUTO:20220417175315j:image







取れた

(;´・ω・)

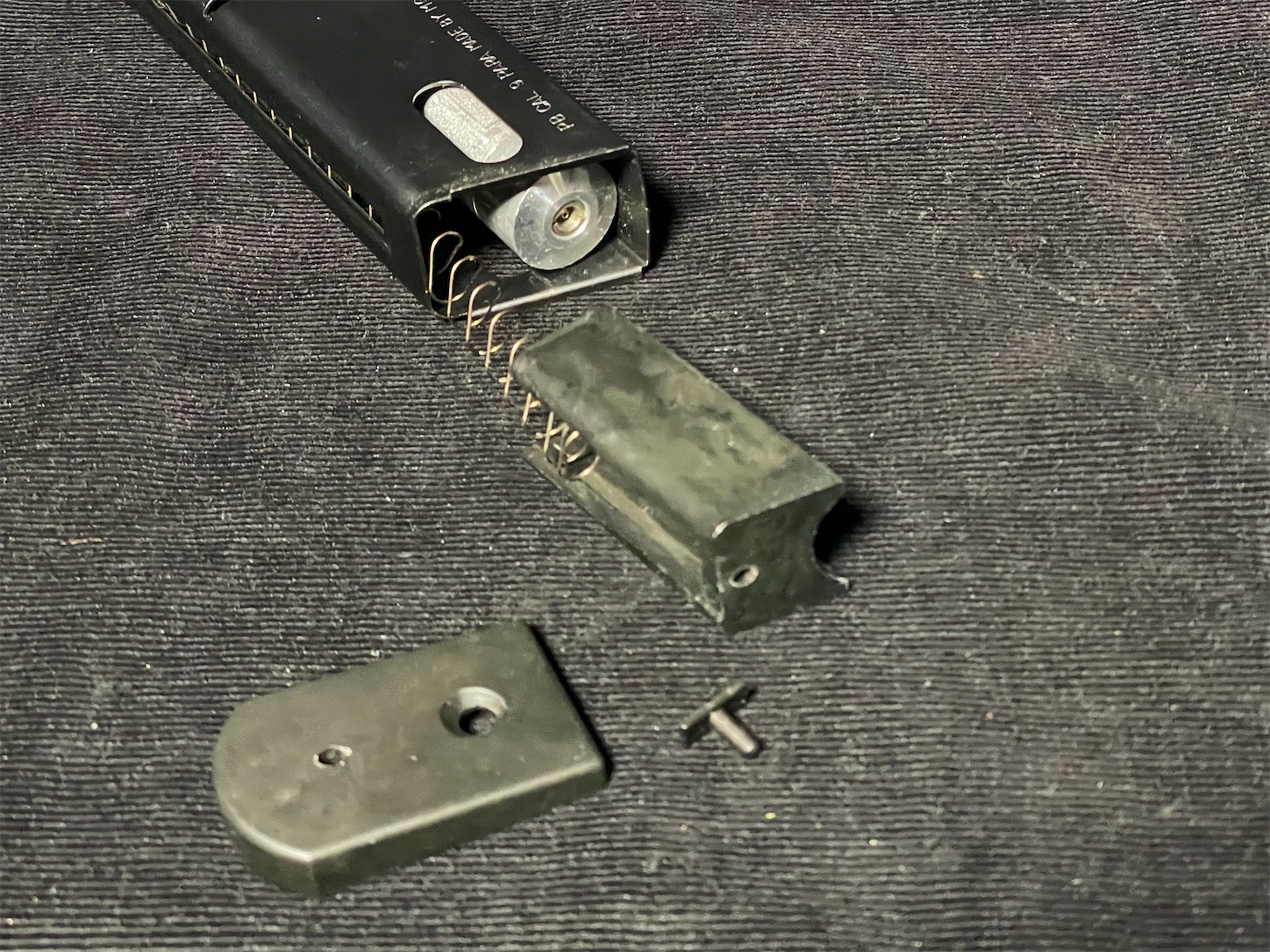

②フォロアースプリング取外し

f:id:DELTAELITE-10mmAUTO:20220417175334j:image







フォロアーを受け止めているブロックを外し

スプリングとフォロアーを引き抜きます。






f:id:DELTAELITE-10mmAUTO:20220417175308j:image

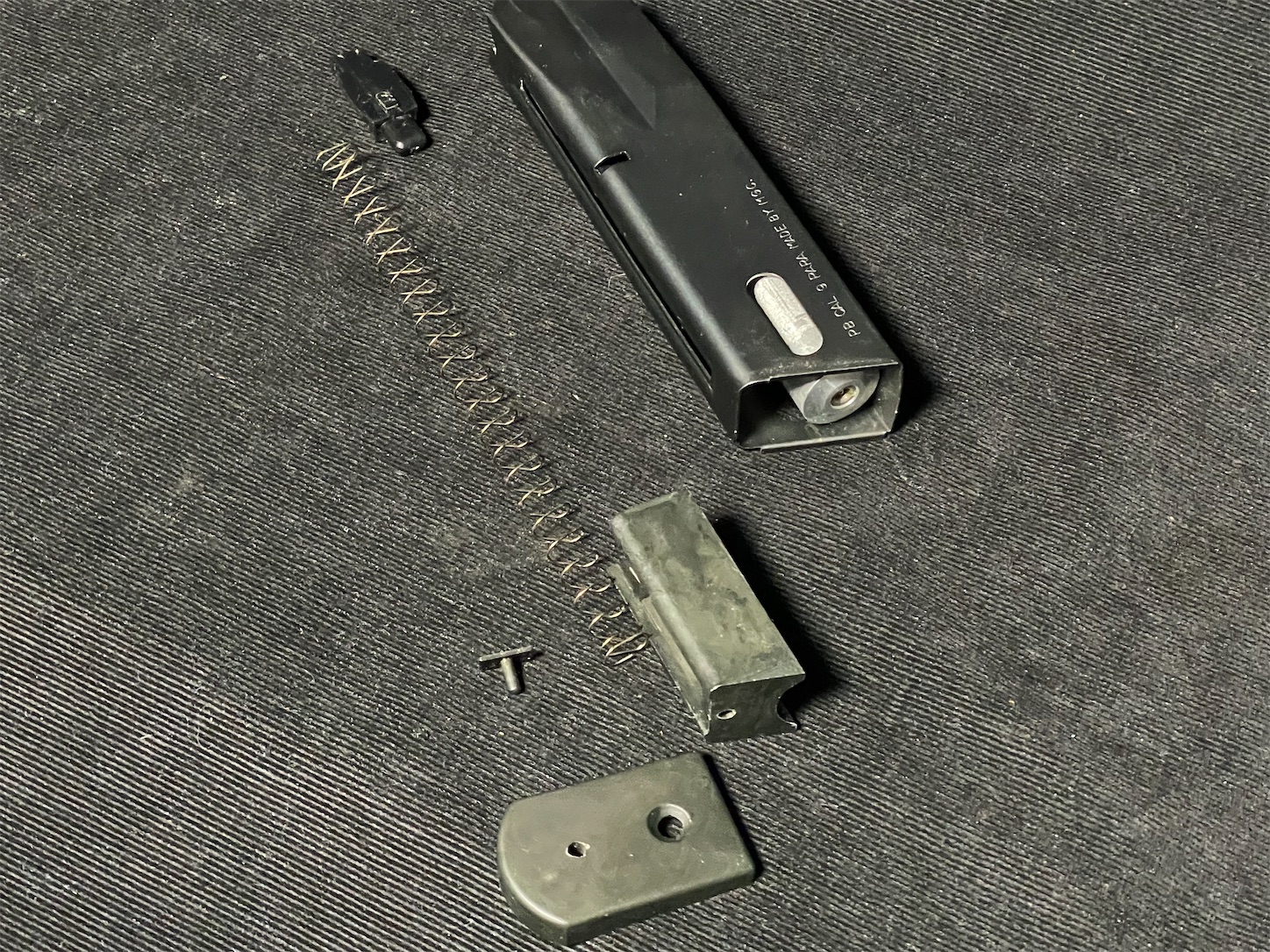

するとここまで分解可能になりマス。







③注入バルブの取外し(参考)

f:id:DELTAELITE-10mmAUTO:20220417175229j:image

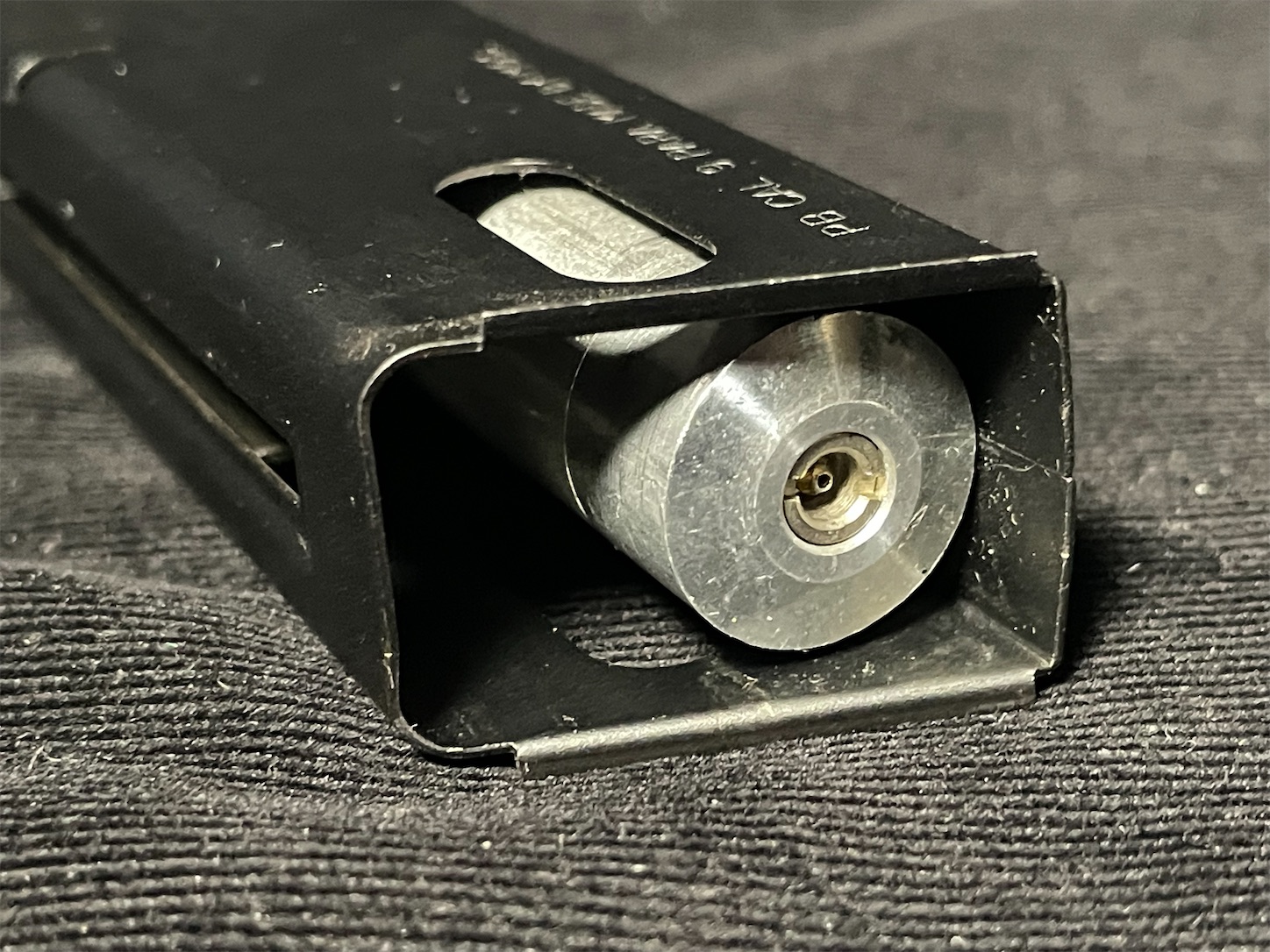

今回底部からのガス漏れではあるものの

注入バルブは無事でシタ。





この記事では分解しませんが、

もしバルブからのガスもれであれば

ここまで分解した後、






f:id:DELTAELITE-10mmAUTO:20220417175226j:image

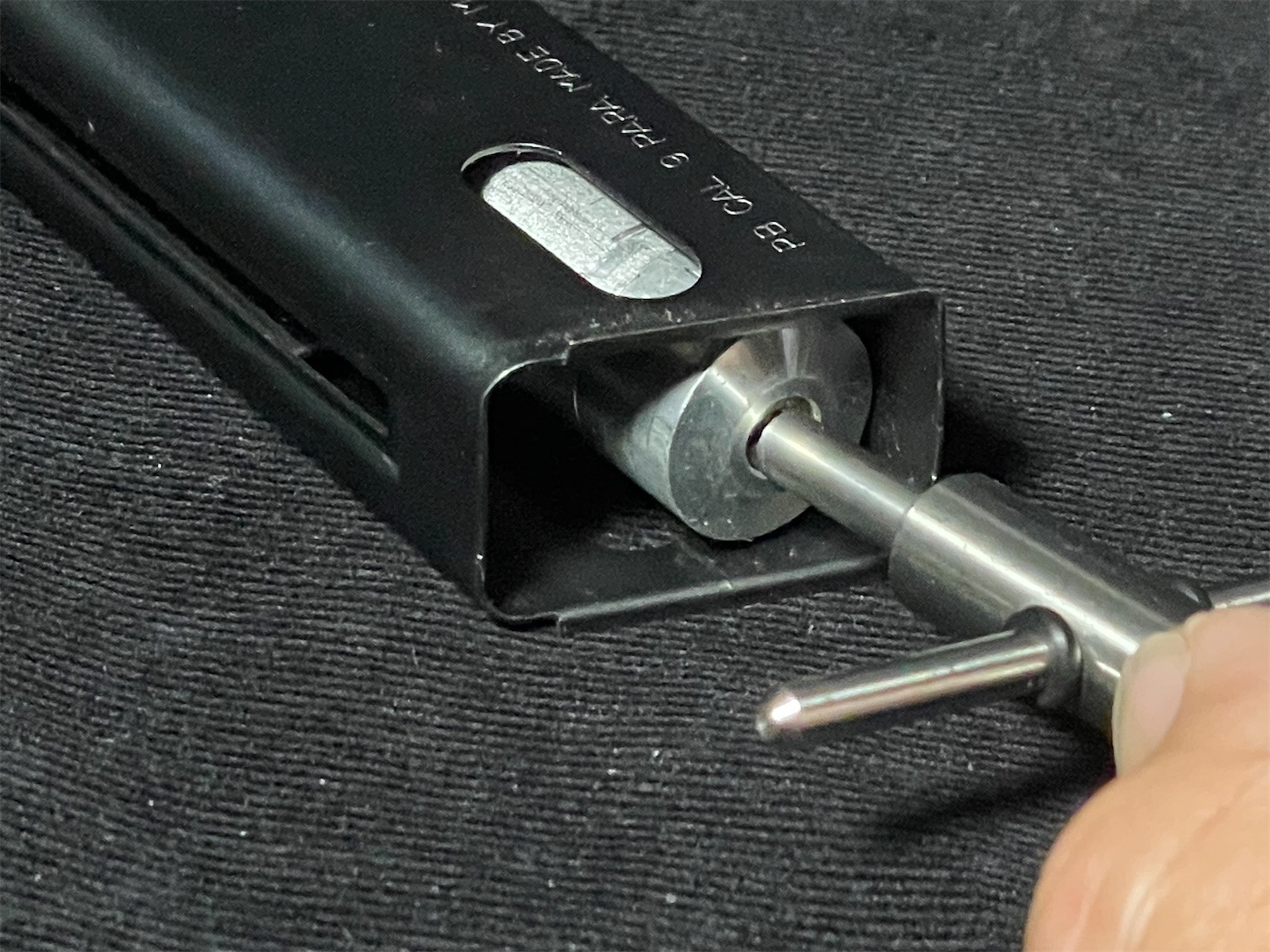

バルブレンチでバルブを取外し、

Oリングの交換やシールアップを

施してください。





④ガスタンク取出し
f:id:DELTAELITE-10mmAUTO:20220417175209j:image

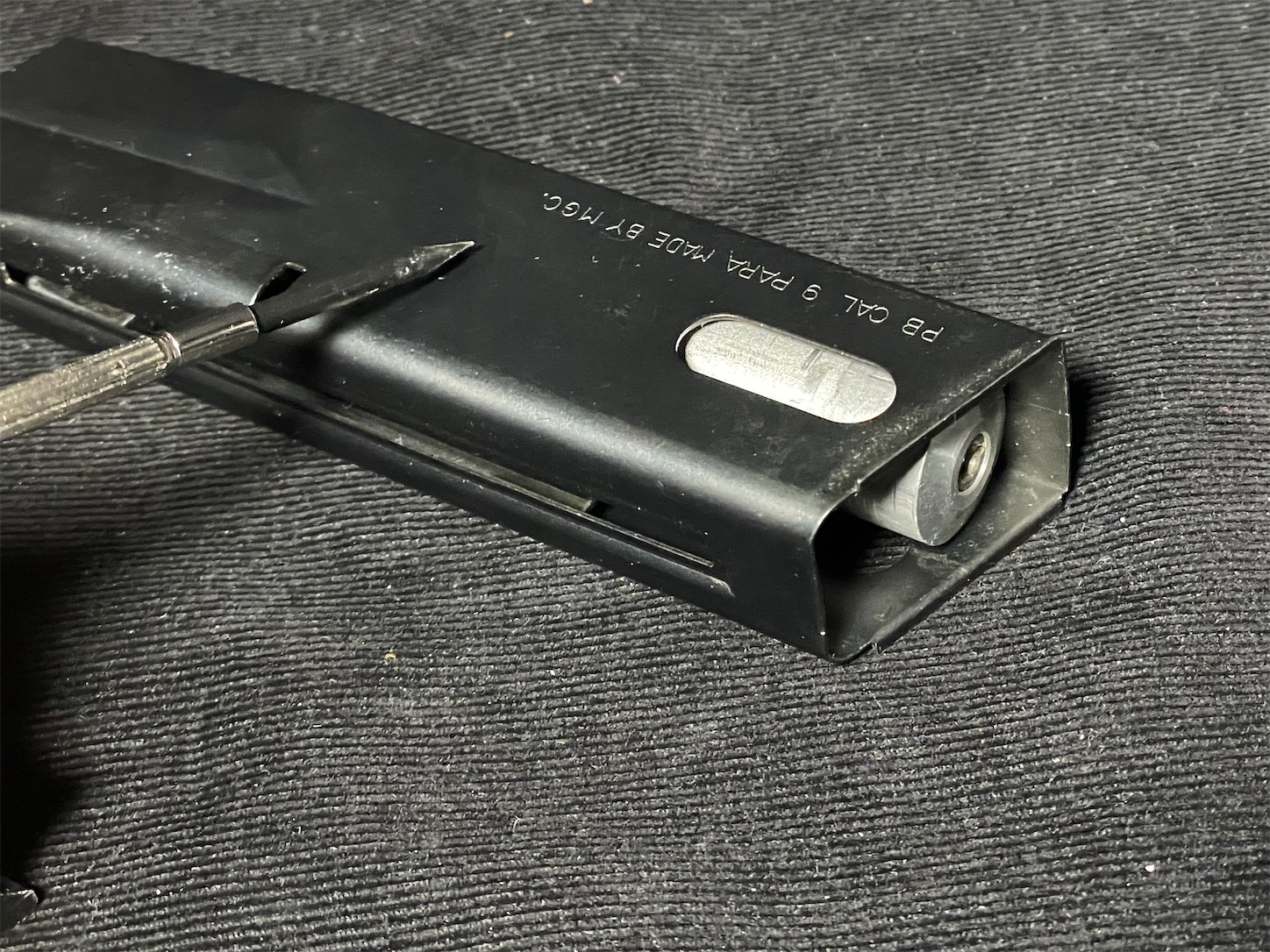

今回のガスもれですが、放出バルブ

注入バルブといったガスの出入口からの

ガス漏れがない。





という事は・・・更に分解する必要がある。

ココまで分解出来ていたら、

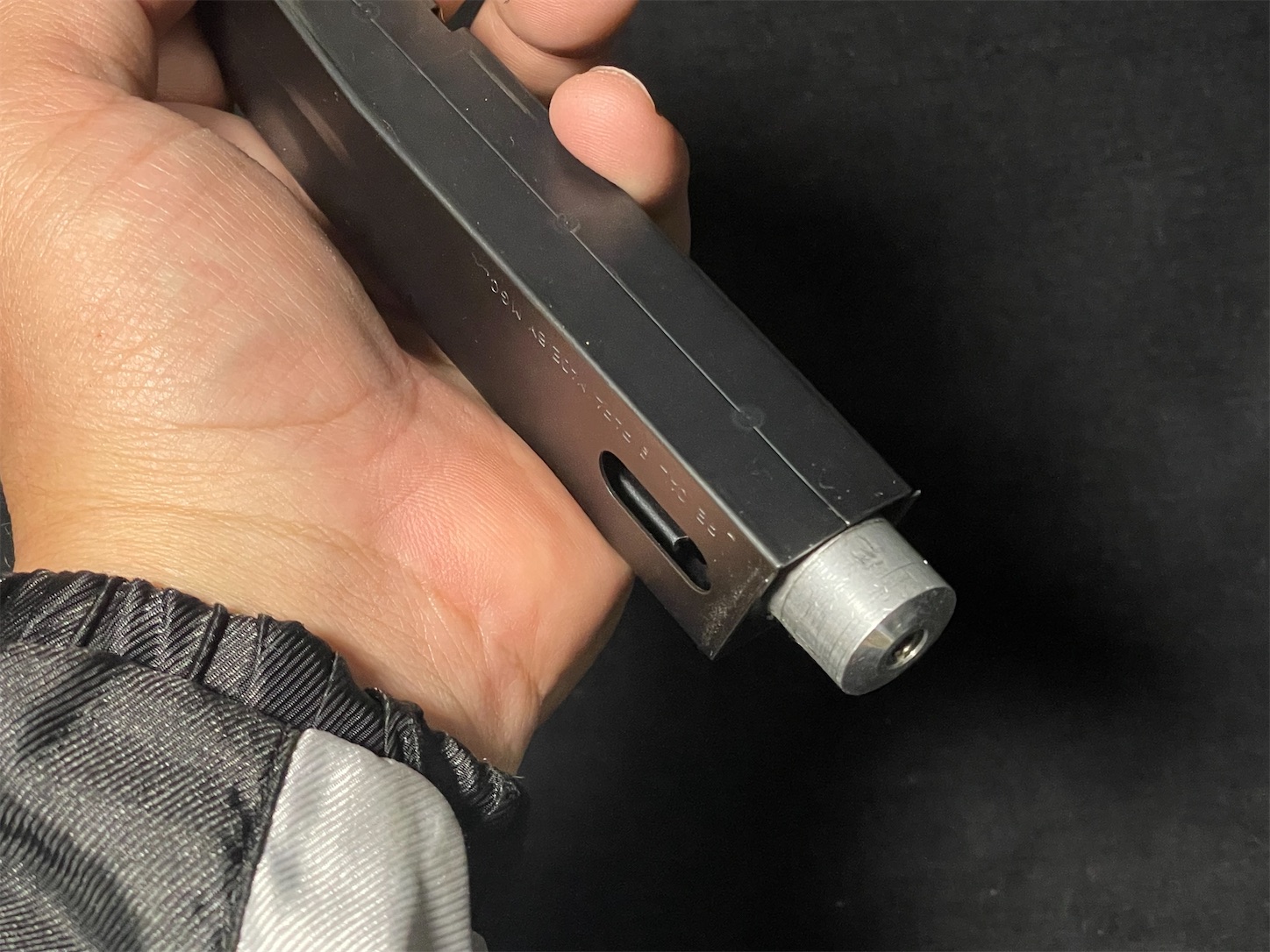

マガジンの上面をとんとん叩くと、

タンクが徐々に・・・出てきた。













f:id:DELTAELITE-10mmAUTO:20220417175212j:image







このままマガジンの内部機構を下に叩き出し

ケースから取出しします。






f:id:DELTAELITE-10mmAUTO:20220417175324j:image







この状態まで分解を進めます。





そしてもう一度ガス漏れチェックをした処、

もれている個所が判明しました。










f:id:DELTAELITE-10mmAUTO:20220417175250j:image







ココでシタ。黄色い丸の部分。

タンクとブロックの結合部分。

ここからガスが漏れているのを確認。






f:id:DELTAELITE-10mmAUTO:20220417175215j:image

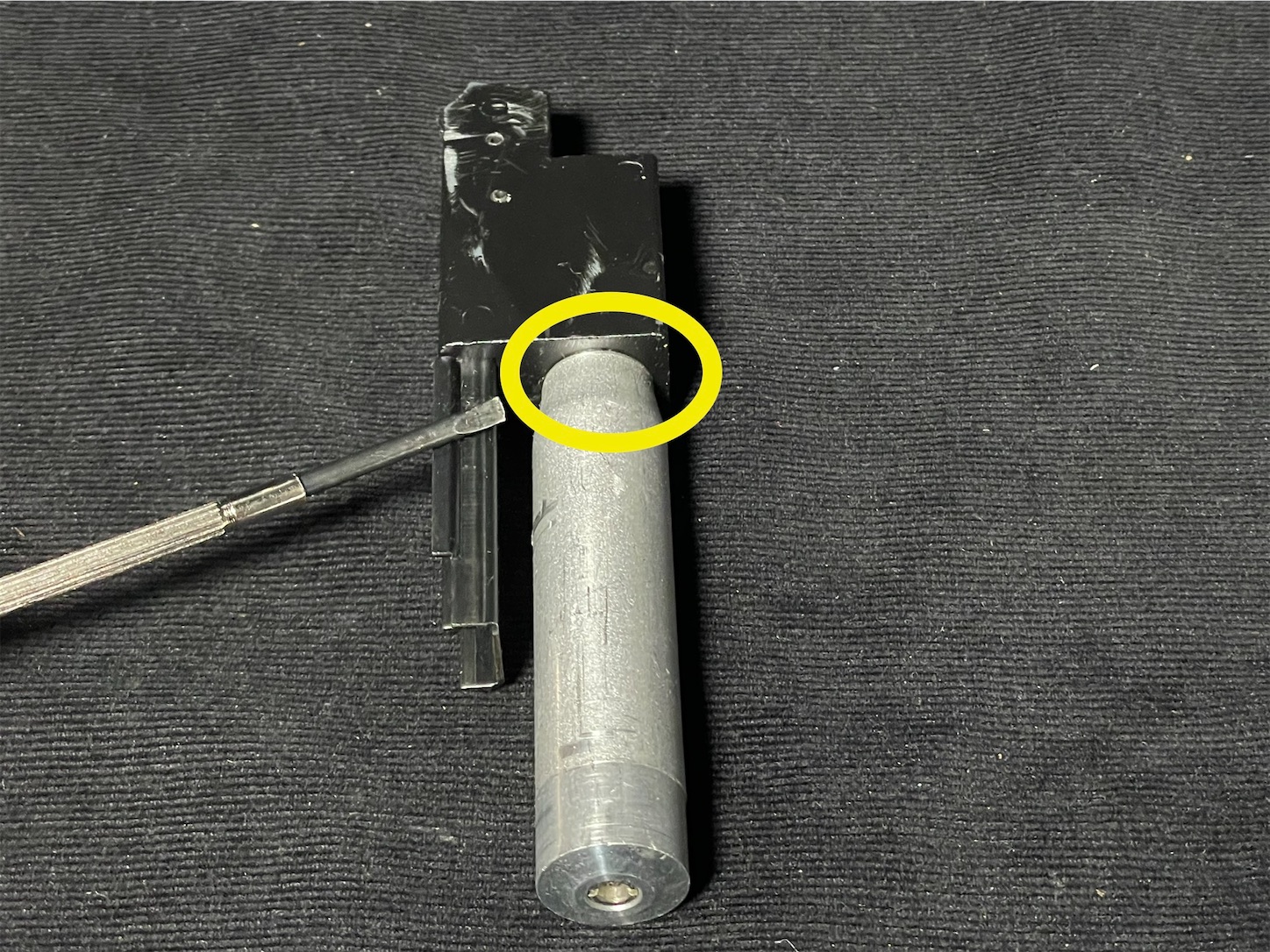

ココまで分解完了しました。









f:id:DELTAELITE-10mmAUTO:20220417175327j:image





あとはこのねじ込み部分の気密取りをして

元通りタンクを取り付けます。






f:id:DELTAELITE-10mmAUTO:20220417175218j:image

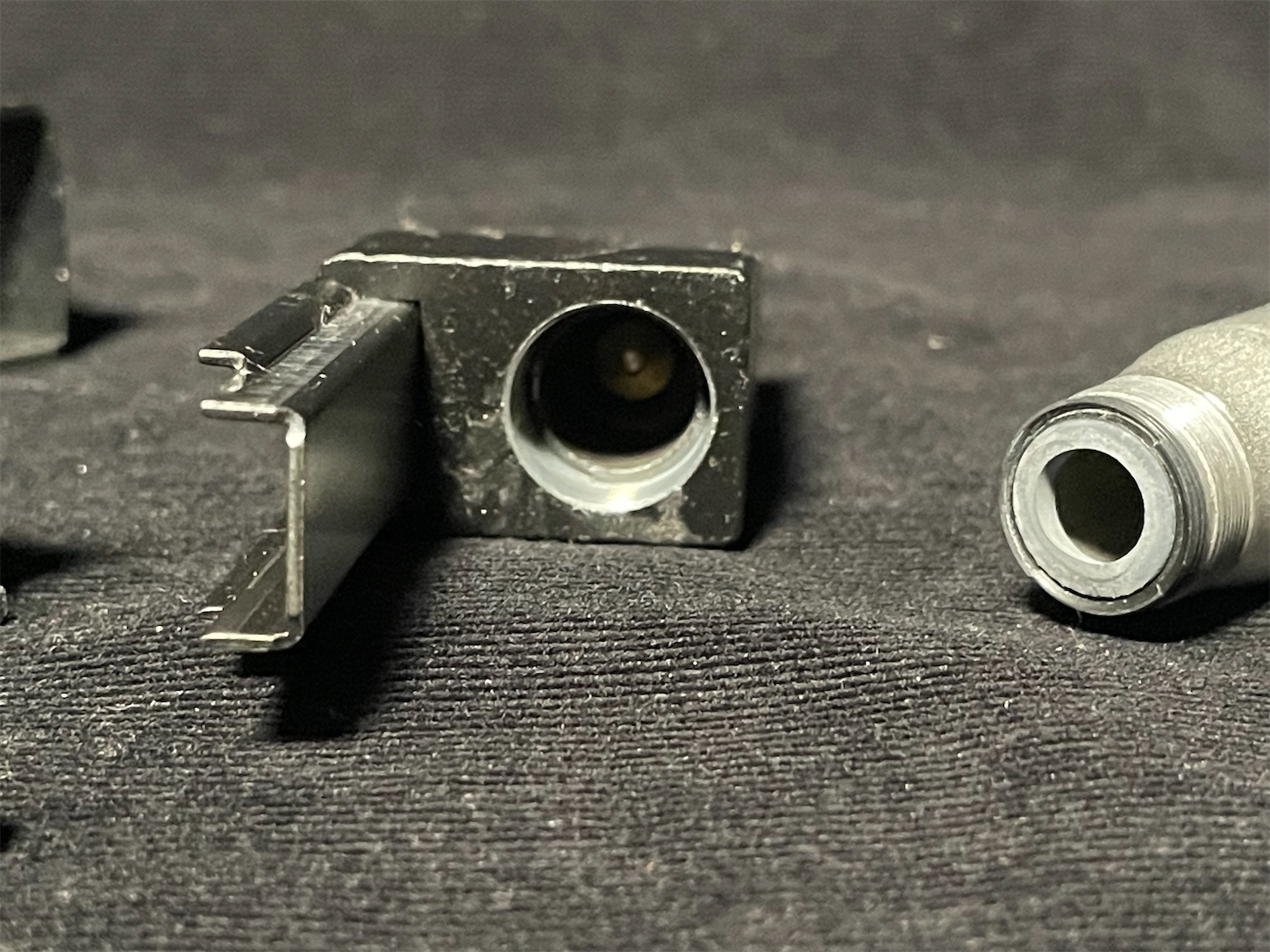

ここの部分のパッキンが痩せてしまい

ガスが漏れていたようです。

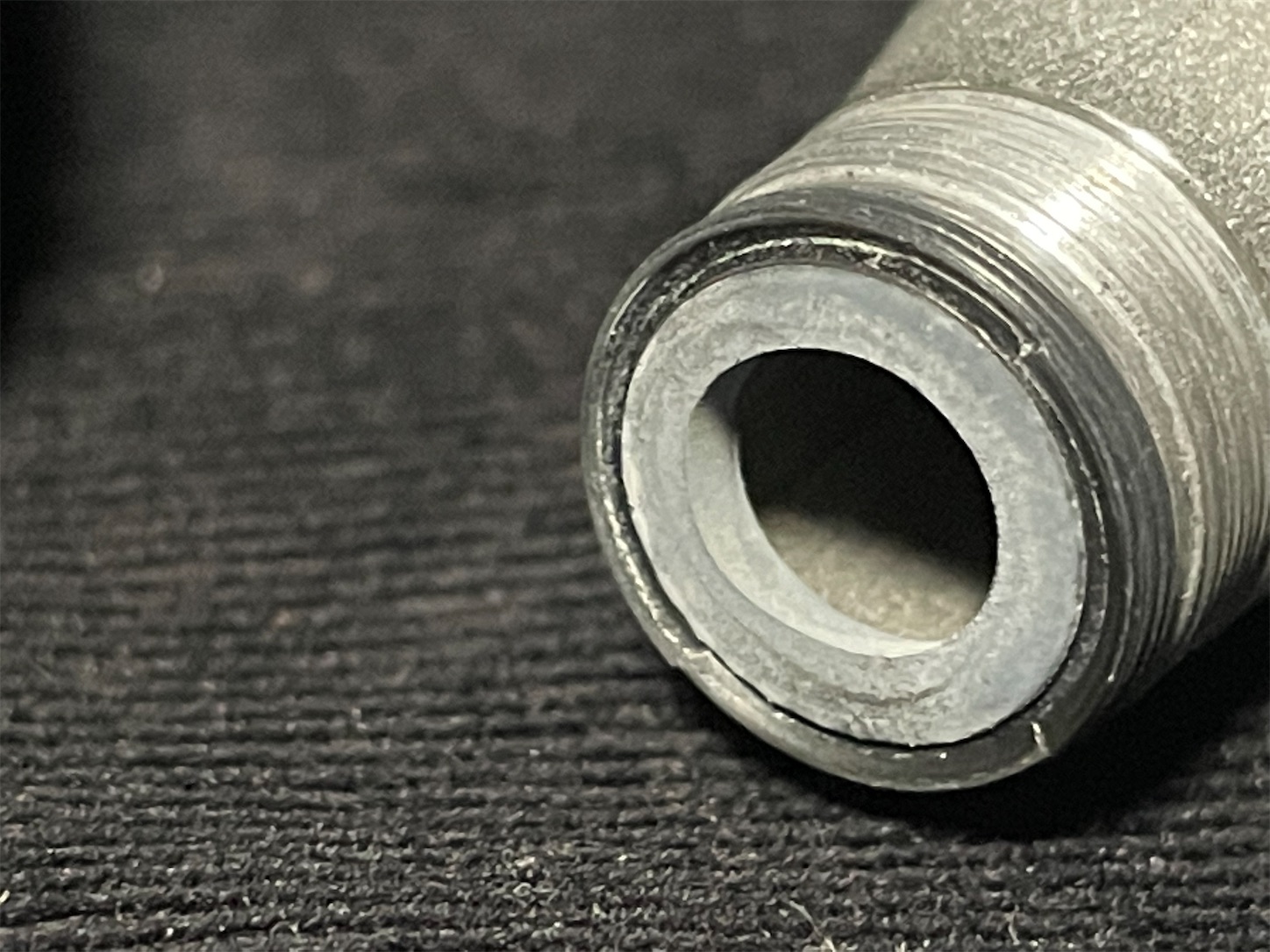

f:id:DELTAELITE-10mmAUTO:20220417175240j:image





よく見るとパッキンが上面に一枚のみ。

これ大丈夫なんかな?

気密取りしてもまたすぐに漏れそうだな。




f:id:DELTAELITE-10mmAUTO:20220417175311j:image

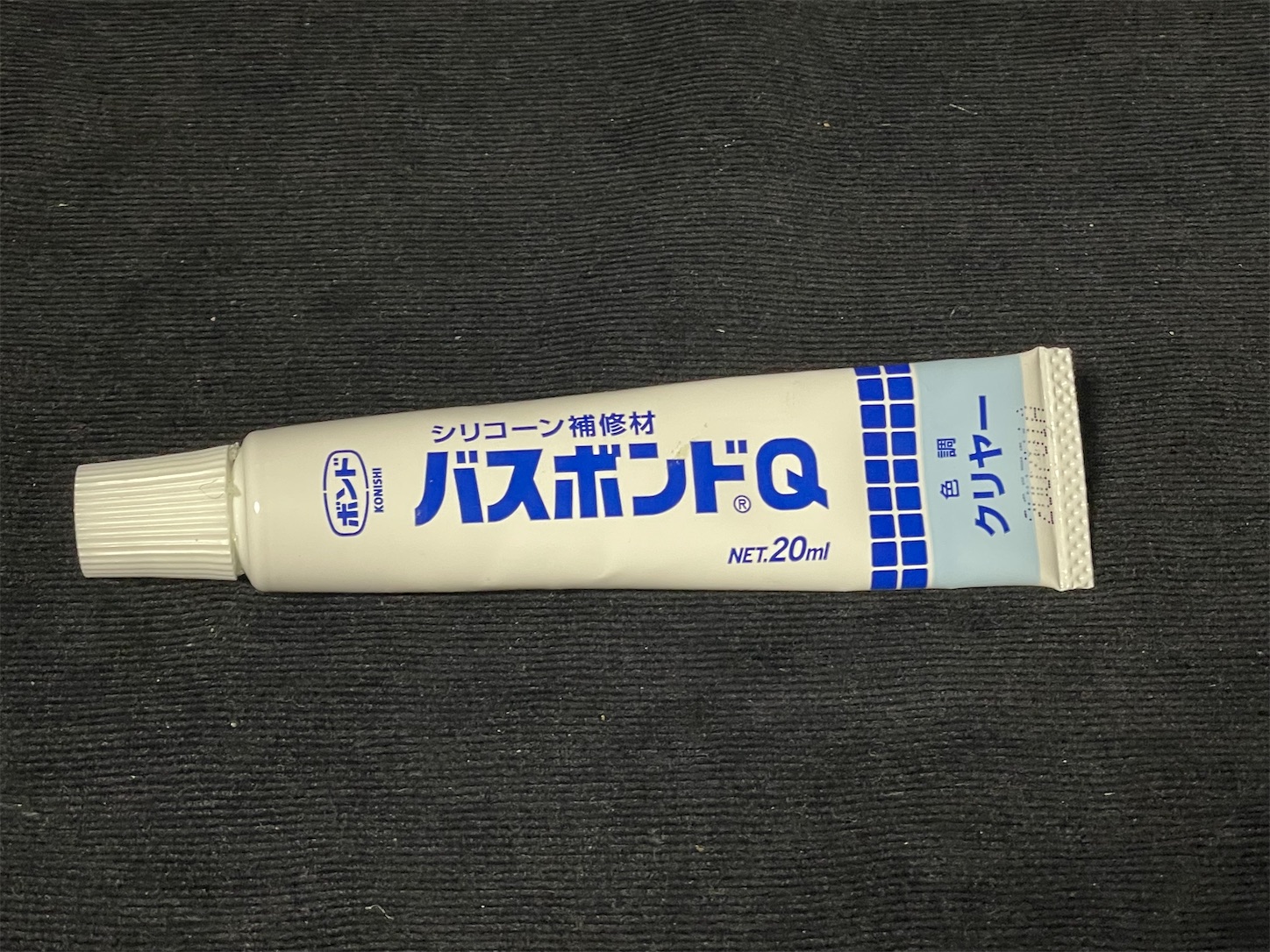

ガスモーレシューリの心強い味方

バスバンドQ

ねじ切り部分とパッキン部分に塗り込みます。






f:id:DELTAELITE-10mmAUTO:20220417175253j:image

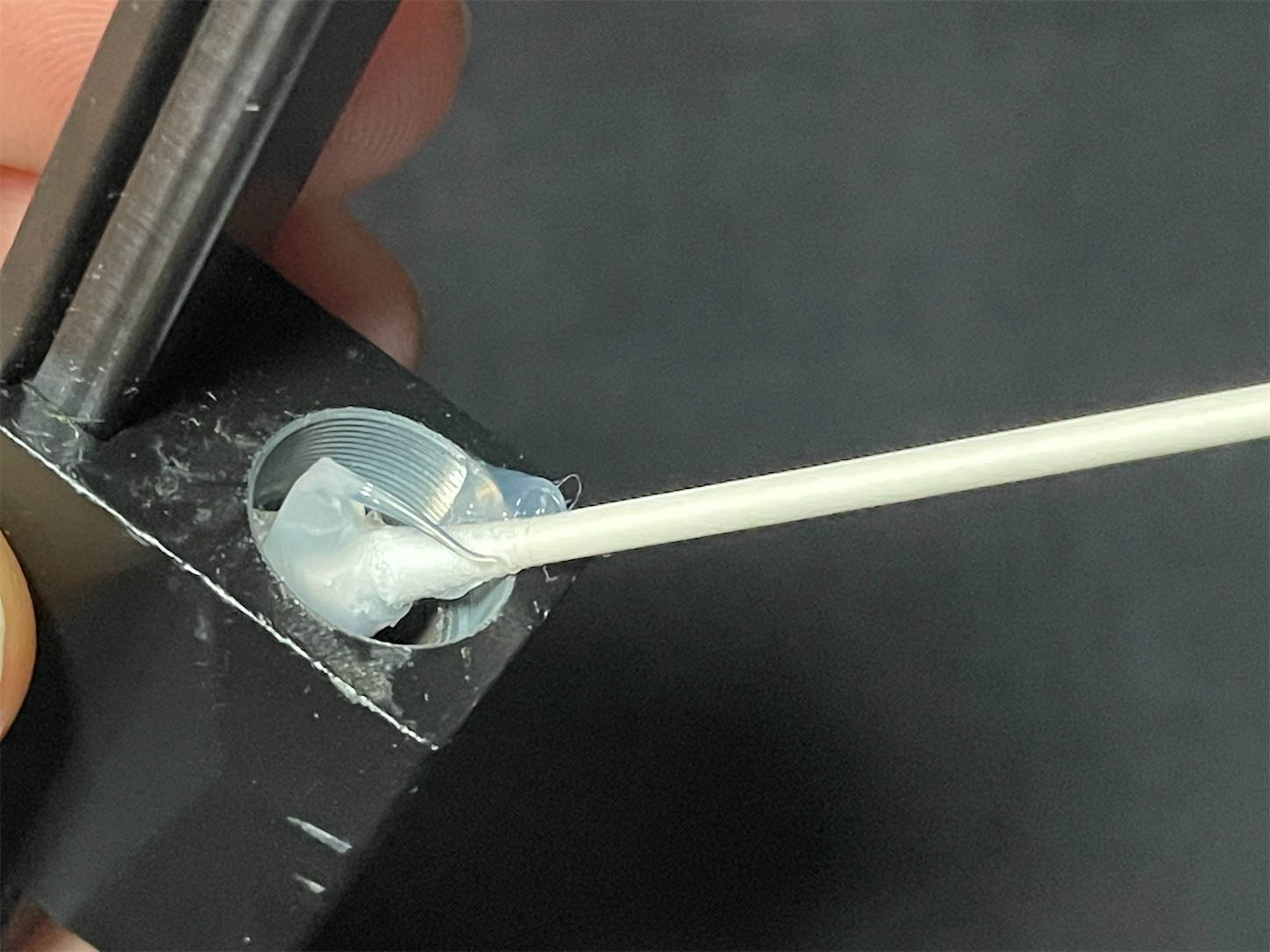

タンク内やガスルートにはみ出さない様に

かといってケチって塗っても効果が出ないので

綿棒でしっかりと塗っていきます。






f:id:DELTAELITE-10mmAUTO:20220417175330j:image

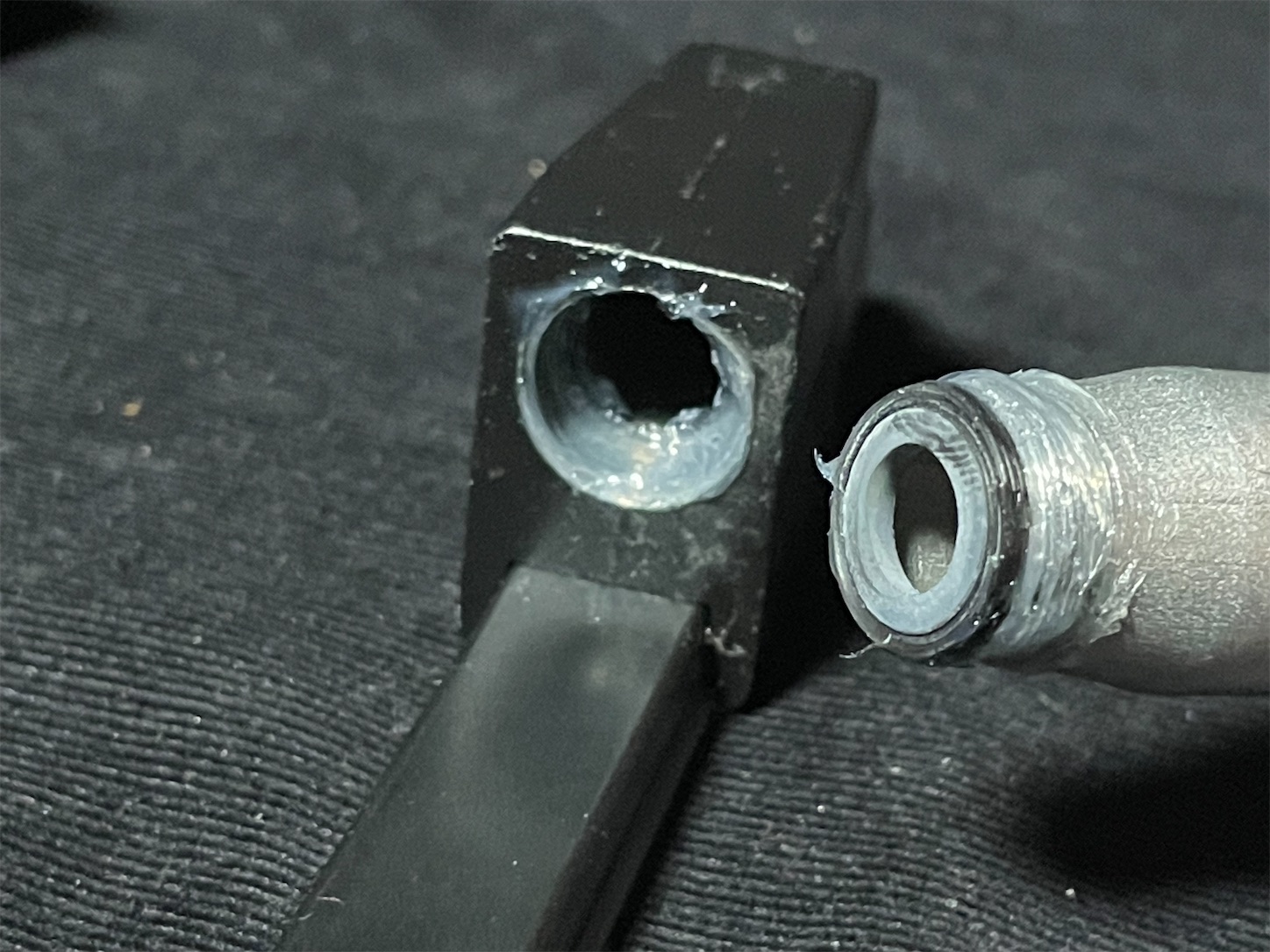

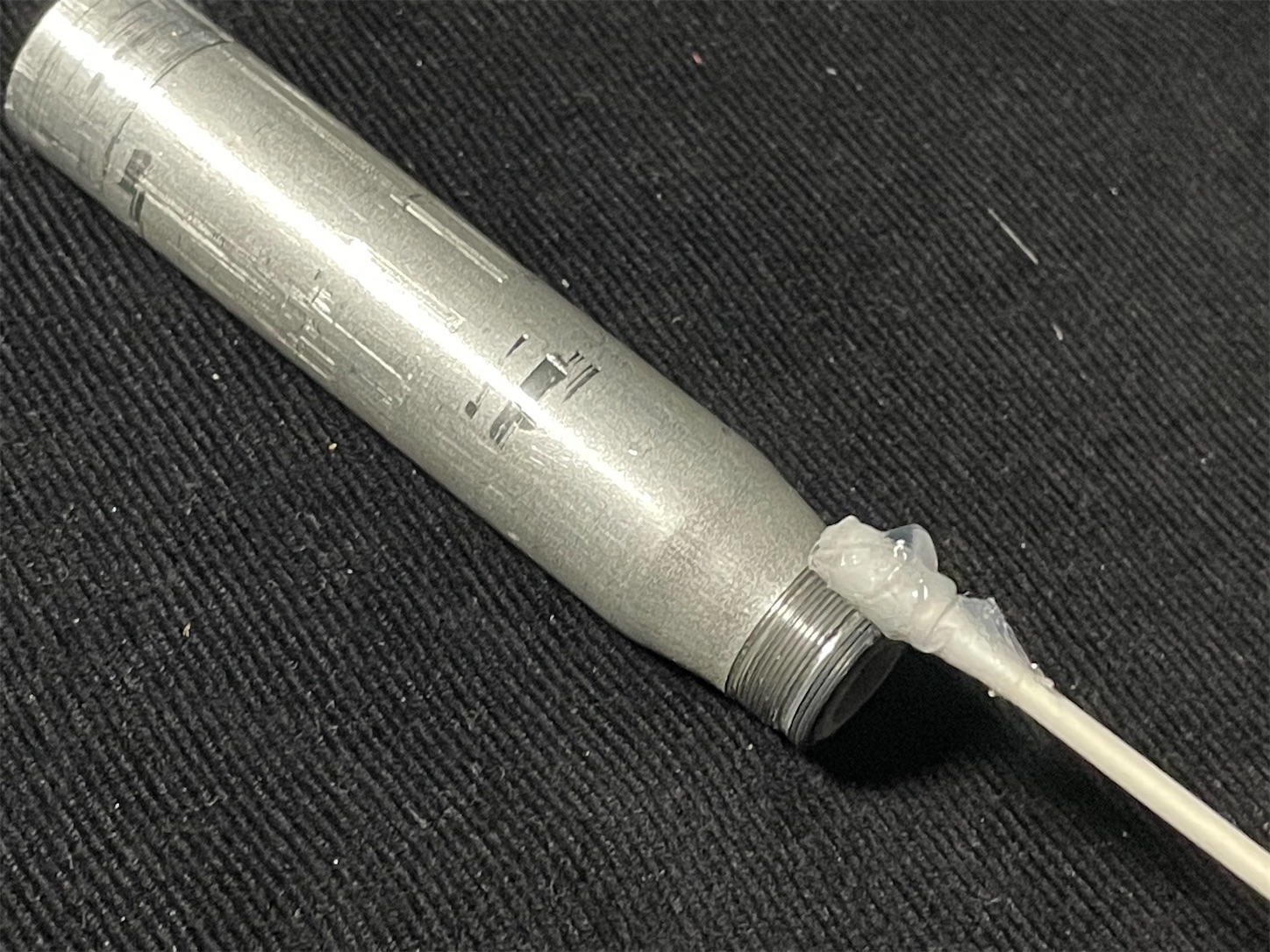

タンクのネジにも塗り塗り






f:id:DELTAELITE-10mmAUTO:20220417175337j:image





そして最後にダメ押しのぉ・・・






f:id:DELTAELITE-10mmAUTO:20220417175321j:image

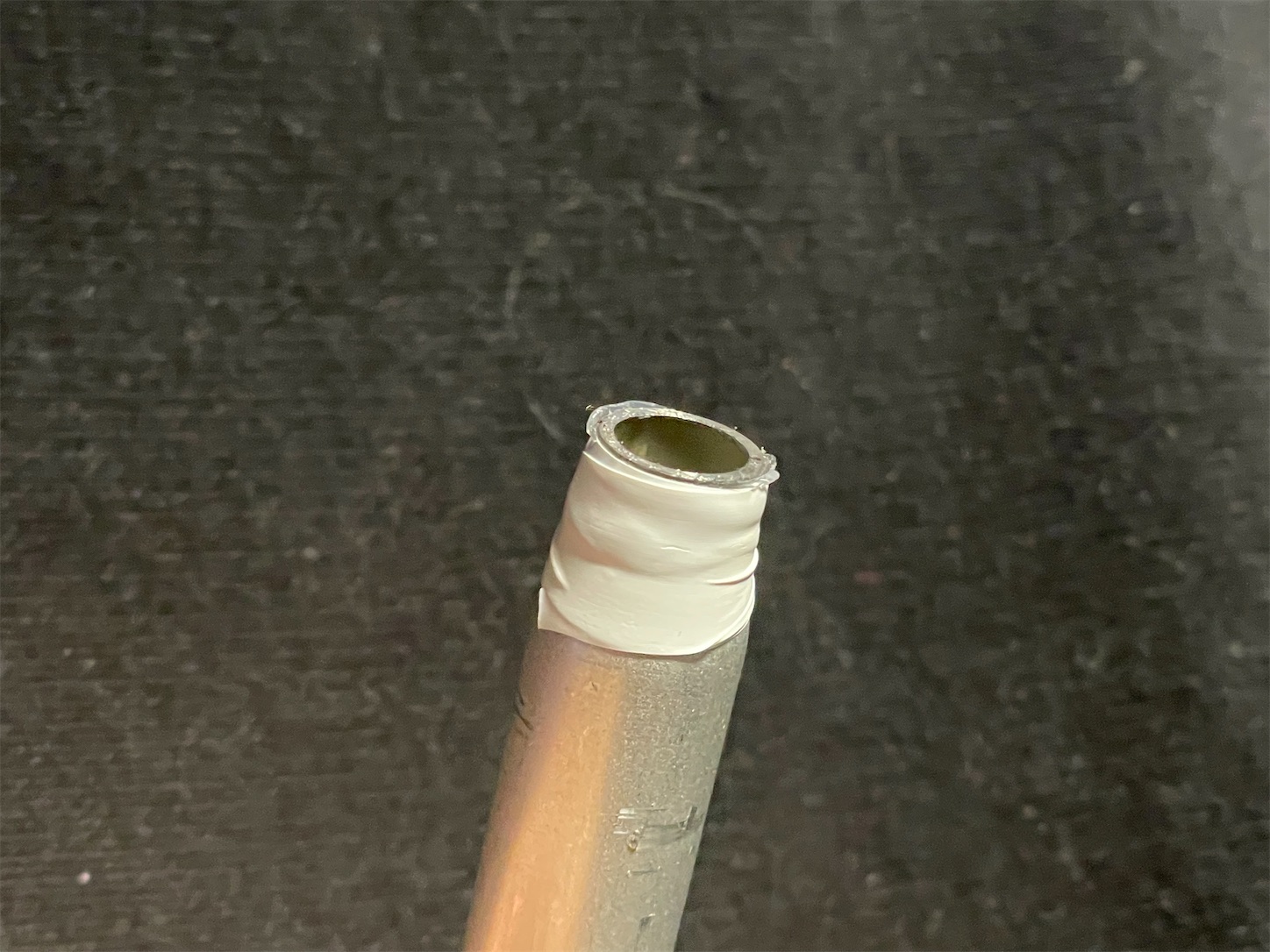

シールテープ!






f:id:DELTAELITE-10mmAUTO:20220417175237j:image

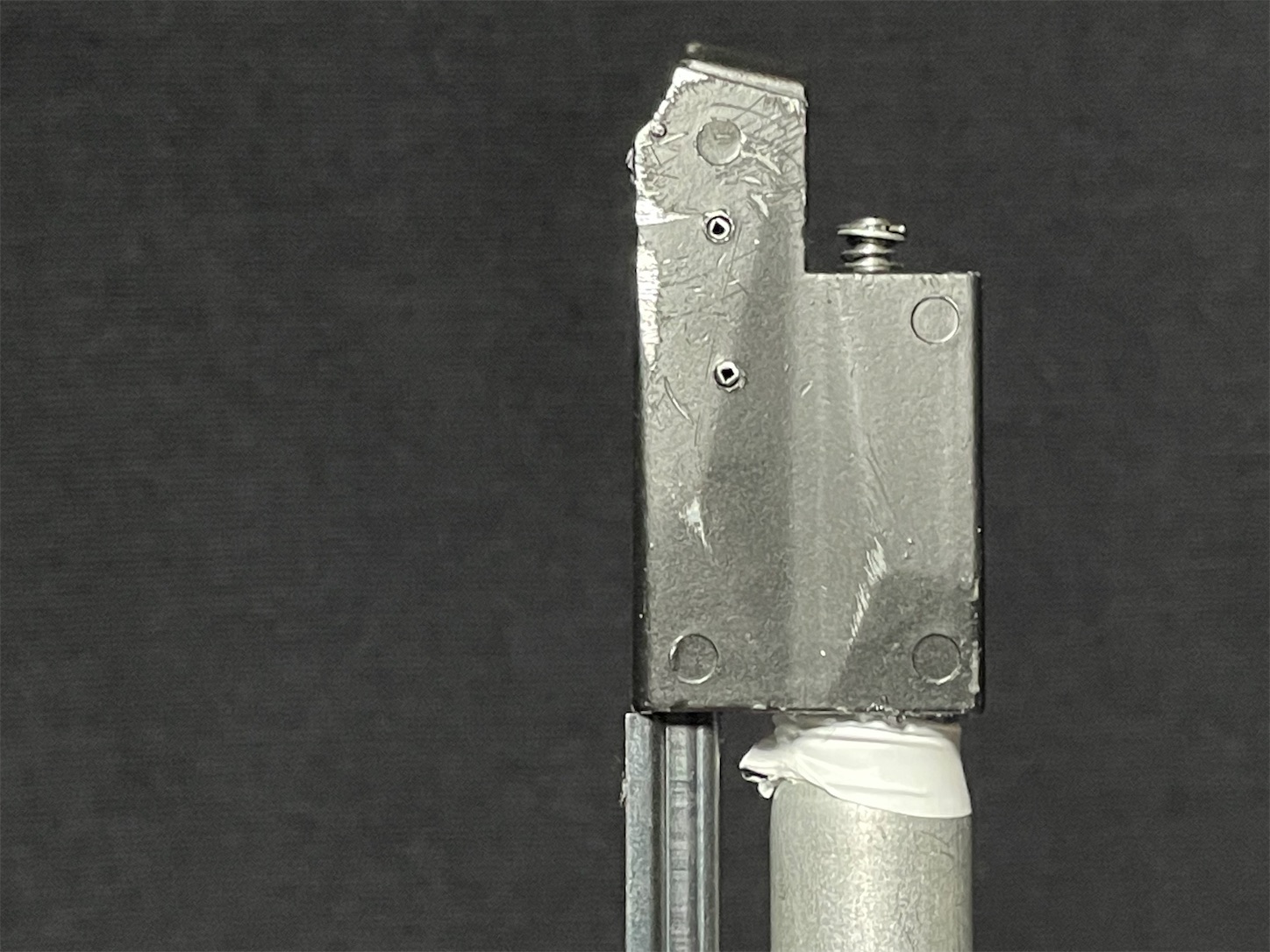

シールテープを薄く巻いて、

そこからタンクをマガジンに取り付け。





あとは分解と逆の手順で

組み立てていき・・・

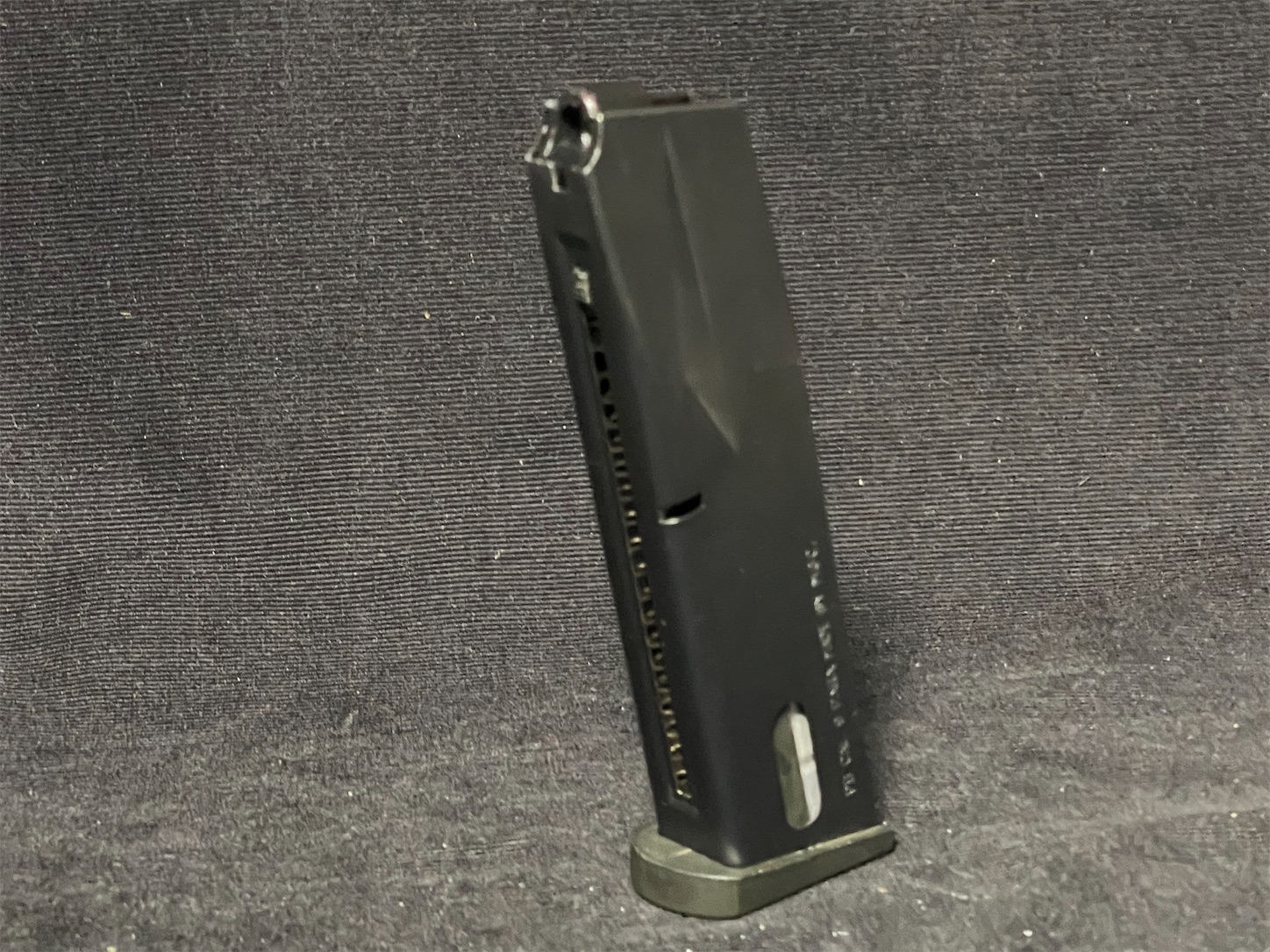

f:id:DELTAELITE-10mmAUTO:20220417175256j:image





出来たッ

(*・ω・)ノ







そしてバスバンドQが乾くまで

1日放置プレイをして・・・







気密テスト&試射。







ポンッ









よし!

直ったぞ!













【費用内訳】

ベレッタ 本体

¥1,200



ガス漏れマガジン

¥500



バスボンドQ

¥498だけど、実際は¥12位の使用量なので

〆て



¥1,712(税別)







f:id:DELTAELITE-10mmAUTO:20220419222200j:image





税込でも¥2,000でお釣りがくる。

これなら昼メシを数日抜けば

すぐリカバー出来る金額だ。





おじさんとは、限られたお小遣いを

経験と技術とアイデアを駆使して、

お得に・クールに楽しむ生き物である



(。-`ω-)y-.。
