タナカワークス レミントンM24 SWS 分解 修理をする

f:id:DELTAELITE-10mmAUTO:20201013103804j:image

動画レビュー撮影に移ろうと思ったときに

発覚した盛大なガス漏れ。





今回、注入バルブからのガス漏れではなく、

薬室付近から景気の良い音がしましたので、

銃を分解してガス漏れ箇所を特定する

必要があります。



分解の手順は以下の通り

まずはトリガー前のボタンを押して

ボルトを後方へ抜きます。

f:id:DELTAELITE-10mmAUTO:20201013103828j:image



次に機関部とストックを繋いでる

ネジを外します。

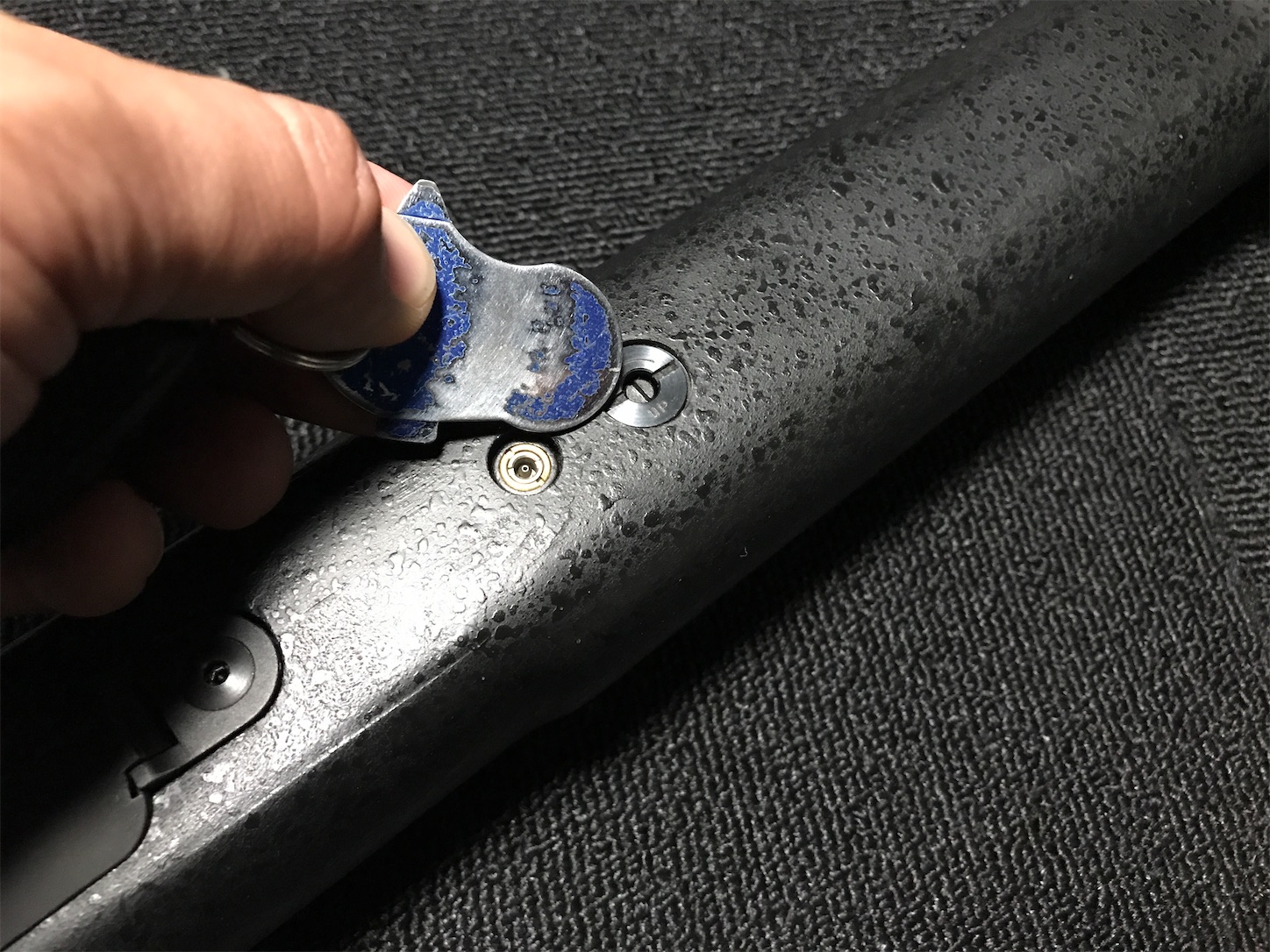

前方はココ。HOP調整部の周囲。

コインドライバーで外します。


f:id:DELTAELITE-10mmAUTO:20201013103728j:image

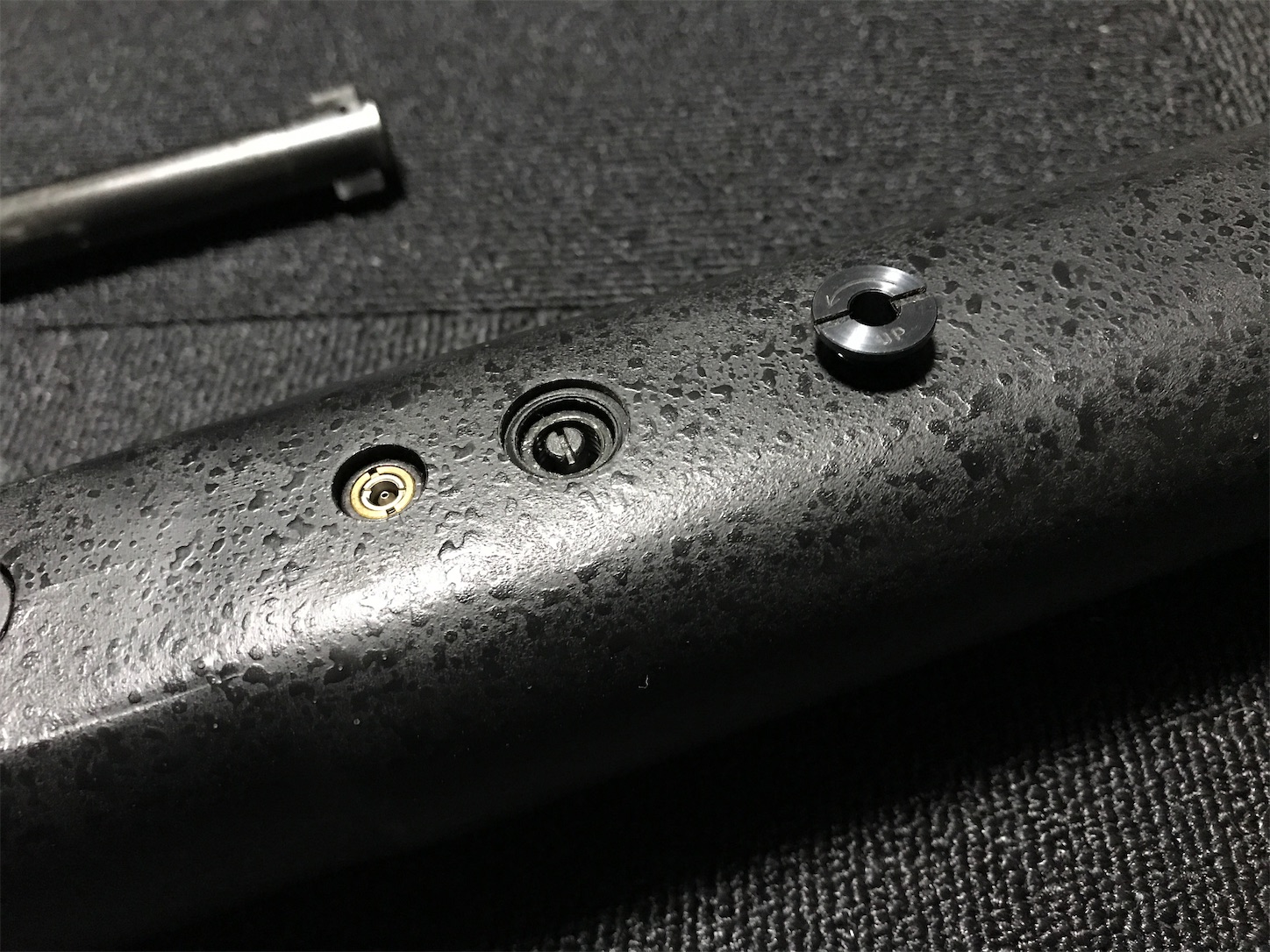

外れた


f:id:DELTAELITE-10mmAUTO:20201013103718j:image



後方はマガジンが入ってます。

同時に取り外しにかかります。

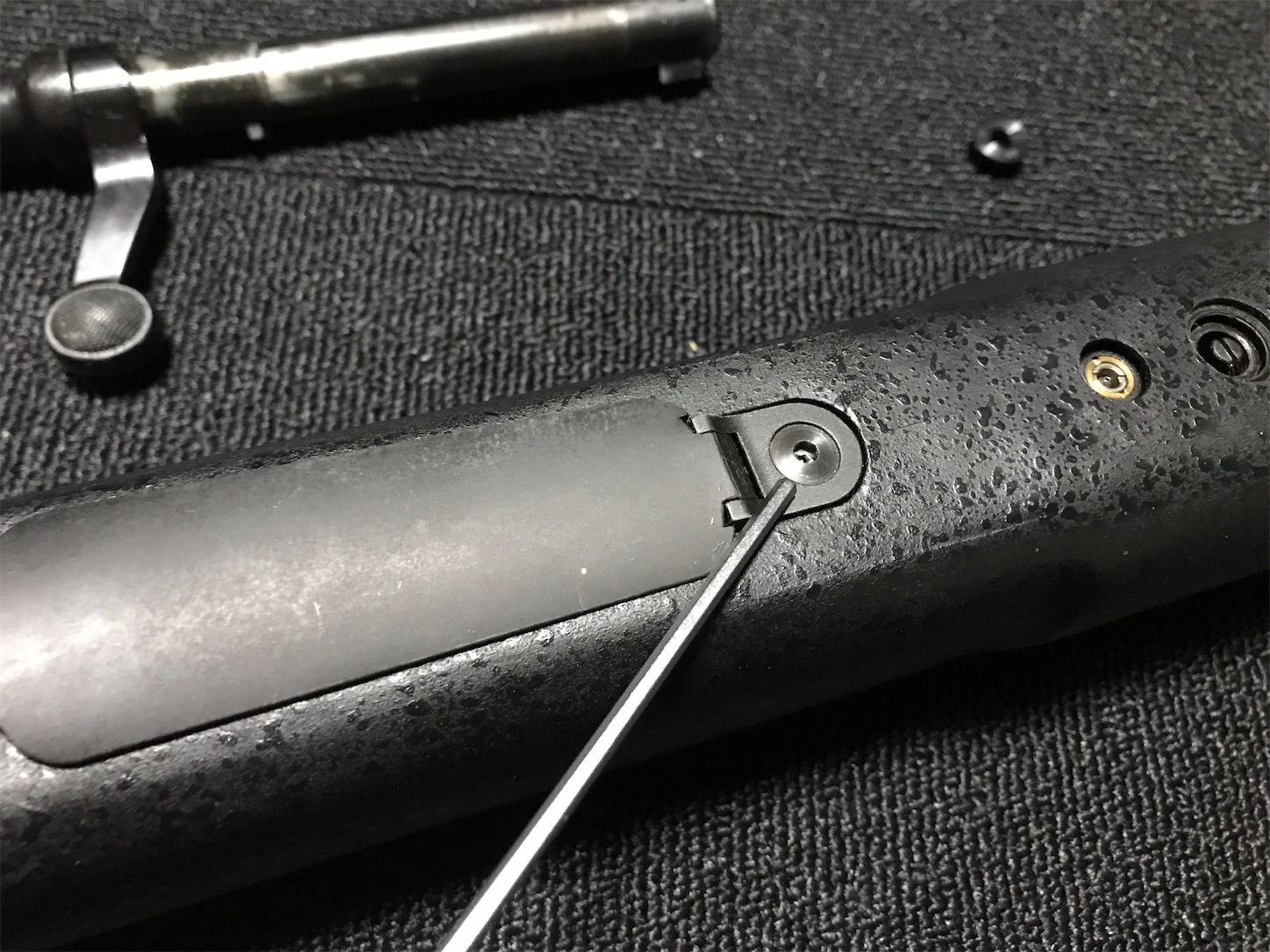

まずはここのビス。

六角レンチで外します。


f:id:DELTAELITE-10mmAUTO:20201013103832j:image

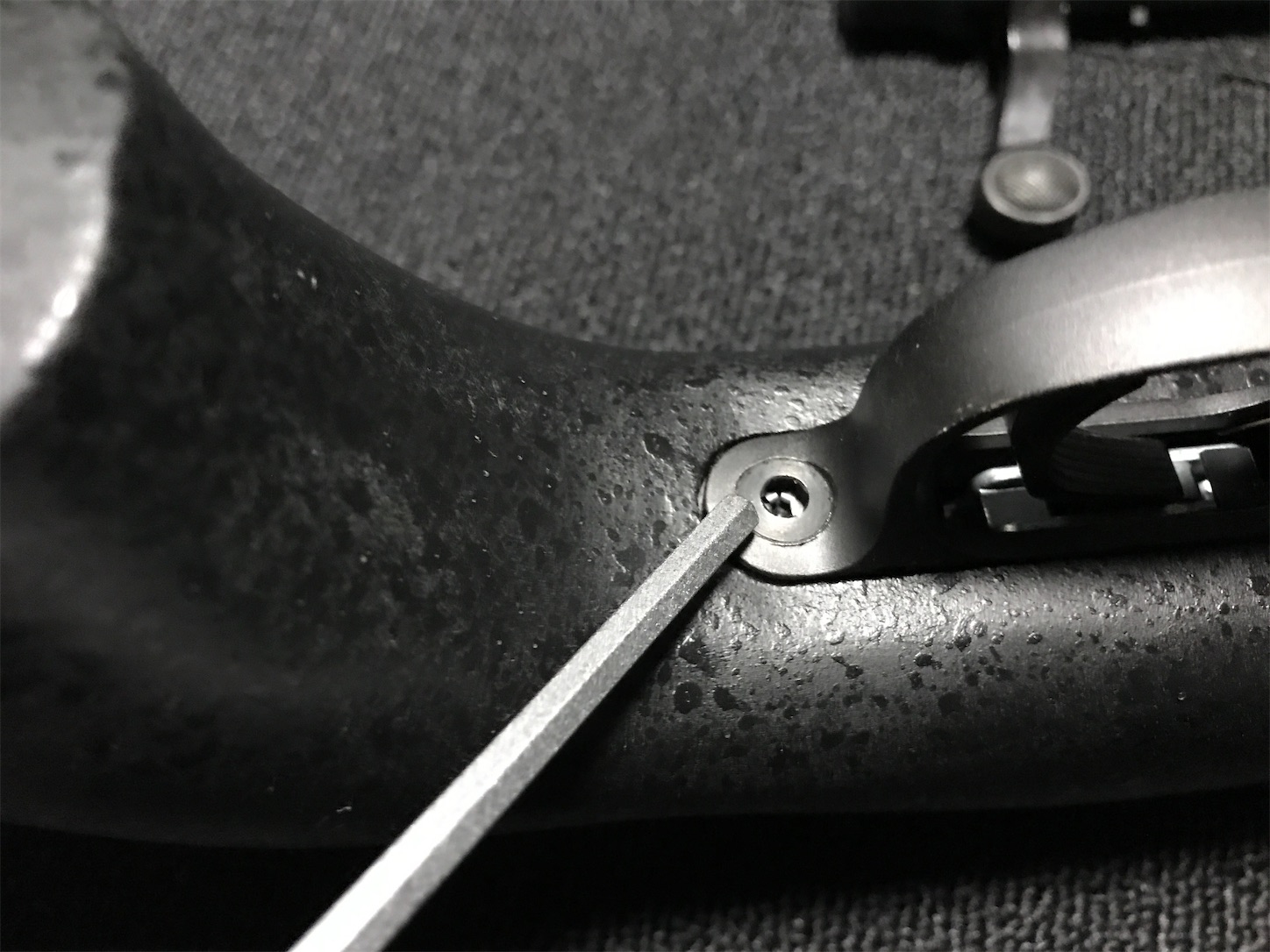

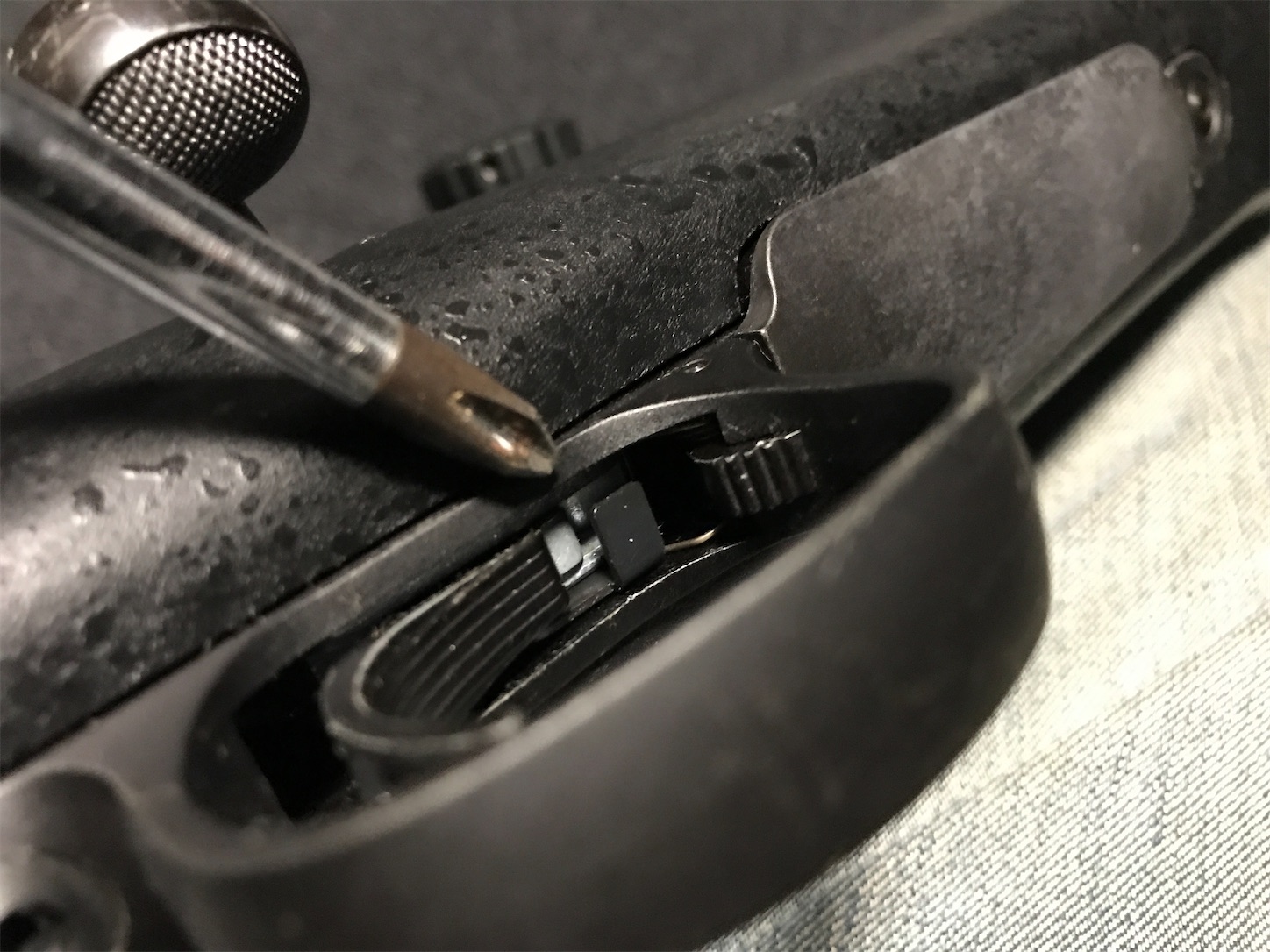

次にトリガー後方の六角ビス


f:id:DELTAELITE-10mmAUTO:20201013103822j:image

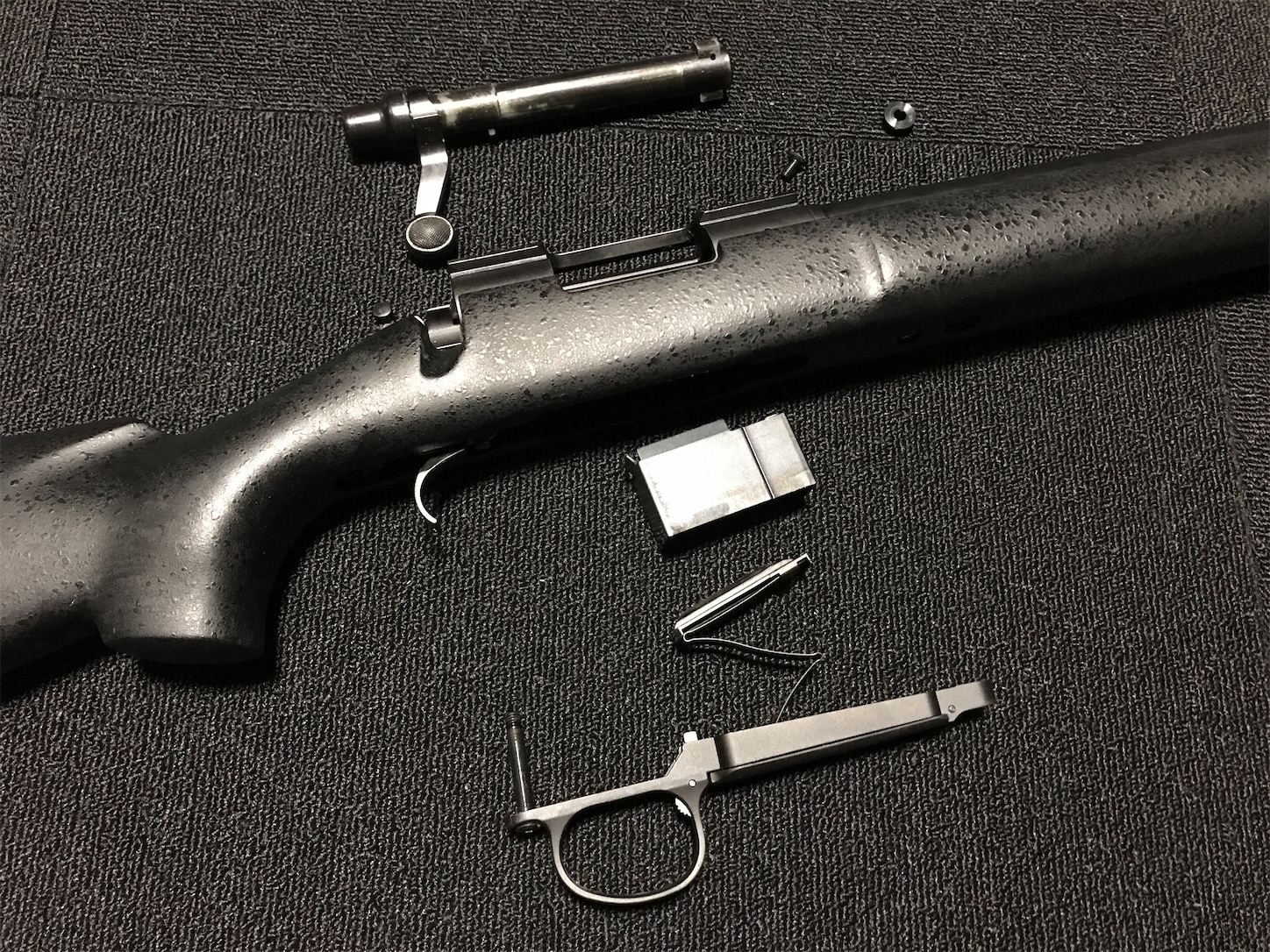

まずはマガジンを下に引っ張って

引き抜きます。


f:id:DELTAELITE-10mmAUTO:20201013103741j:image



その後、バレルとレシーバーを

上方に引っ張ります


f:id:DELTAELITE-10mmAUTO:20201013103842j:image



分解できた

(;・∀・)





さーて

どこからガスが漏れてんのかな?

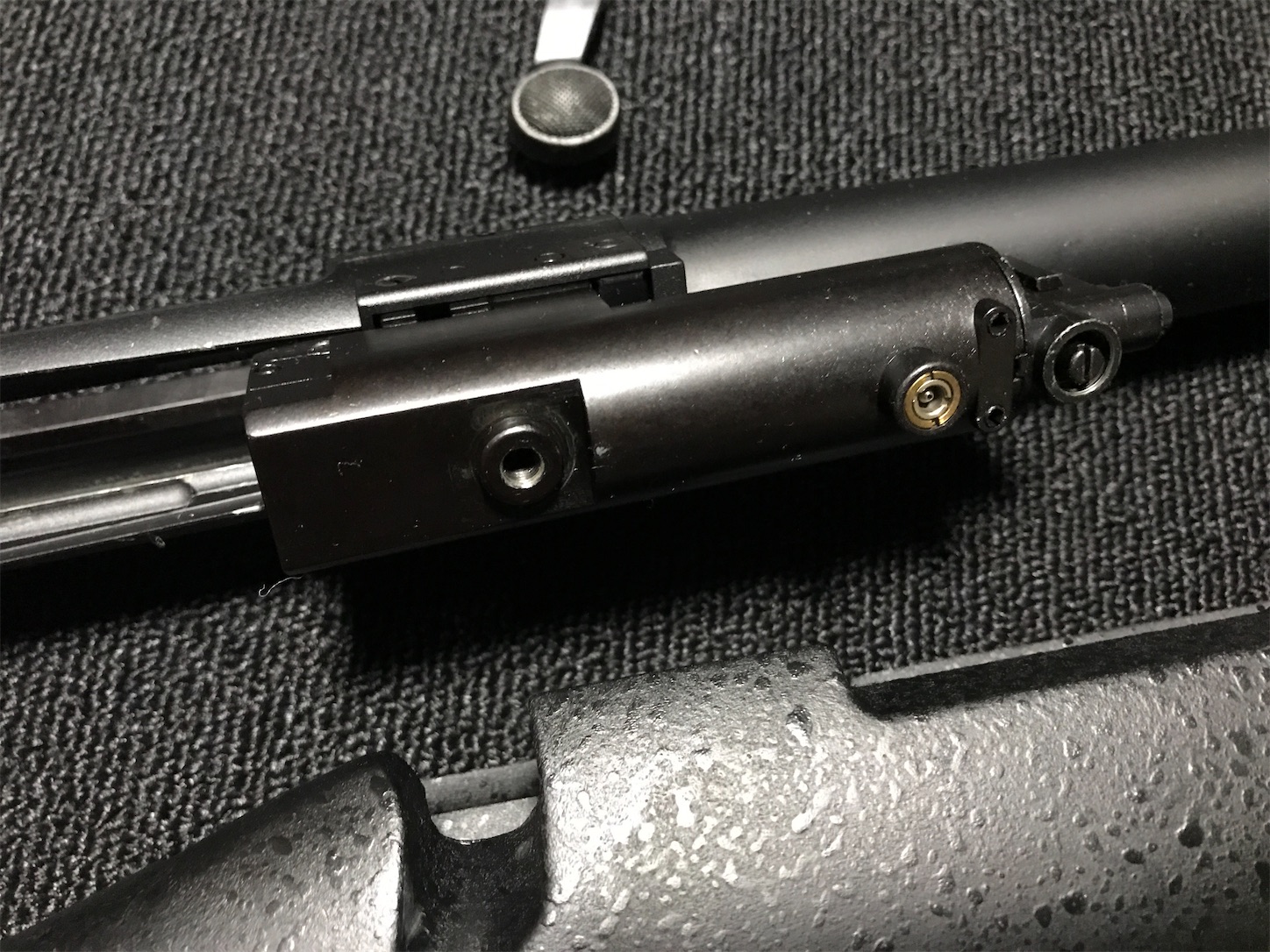

ガスタンクをしげしげと眺める。

”””(;・∀・)


f:id:DELTAELITE-10mmAUTO:20201013103747j:image



そういえばこの銃は分解するの

初めてだな。



中はどうなってるんだろう??



平たいケータイを突っ込んでみる。




f:id:DELTAELITE-10mmAUTO:20201013103759j:image

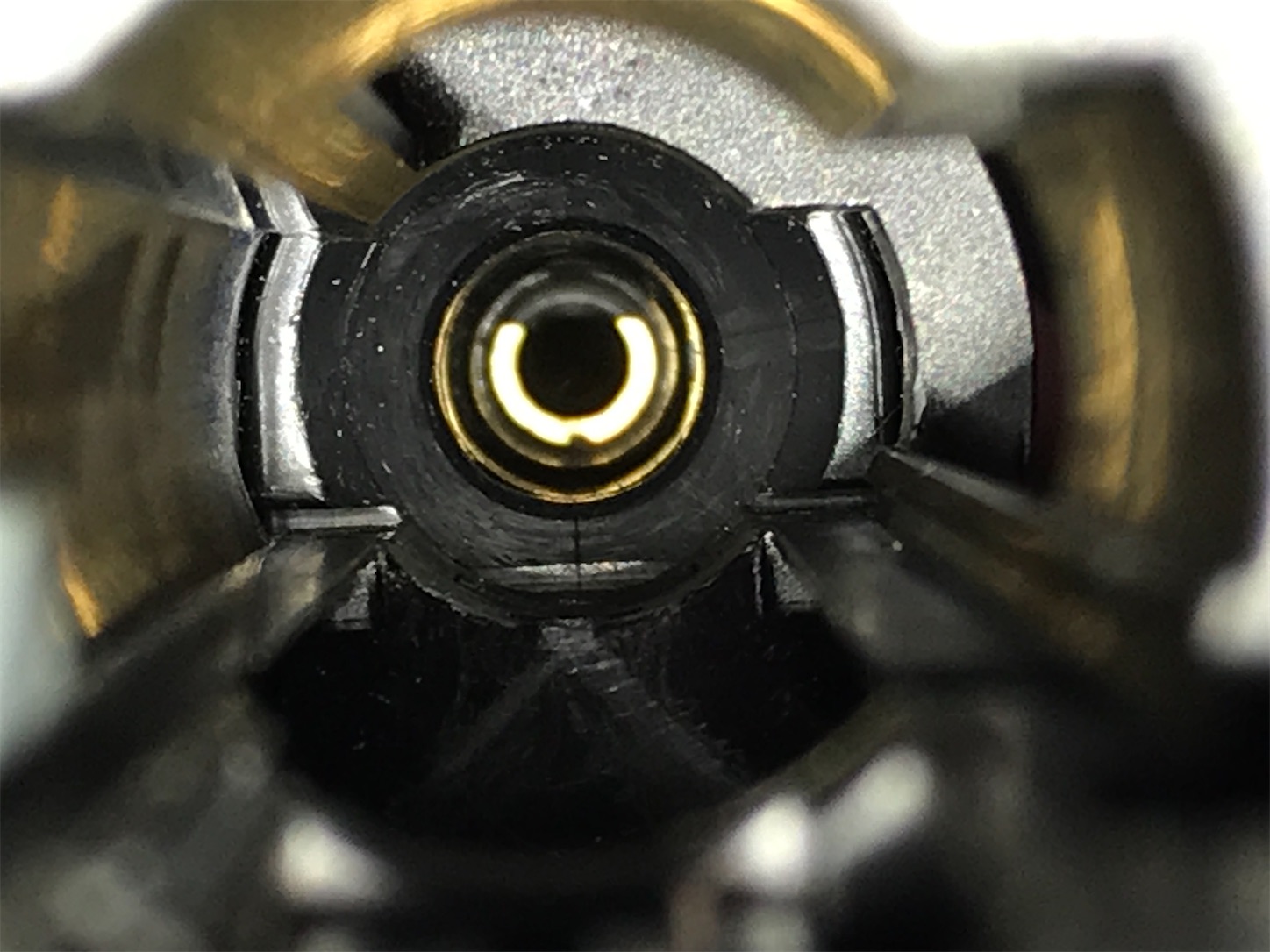

薬室から銃口側を見た景色。

HOP部分が見えます。





これだけじゃワカラナイな。



仕方ない



タンクも分解するか。

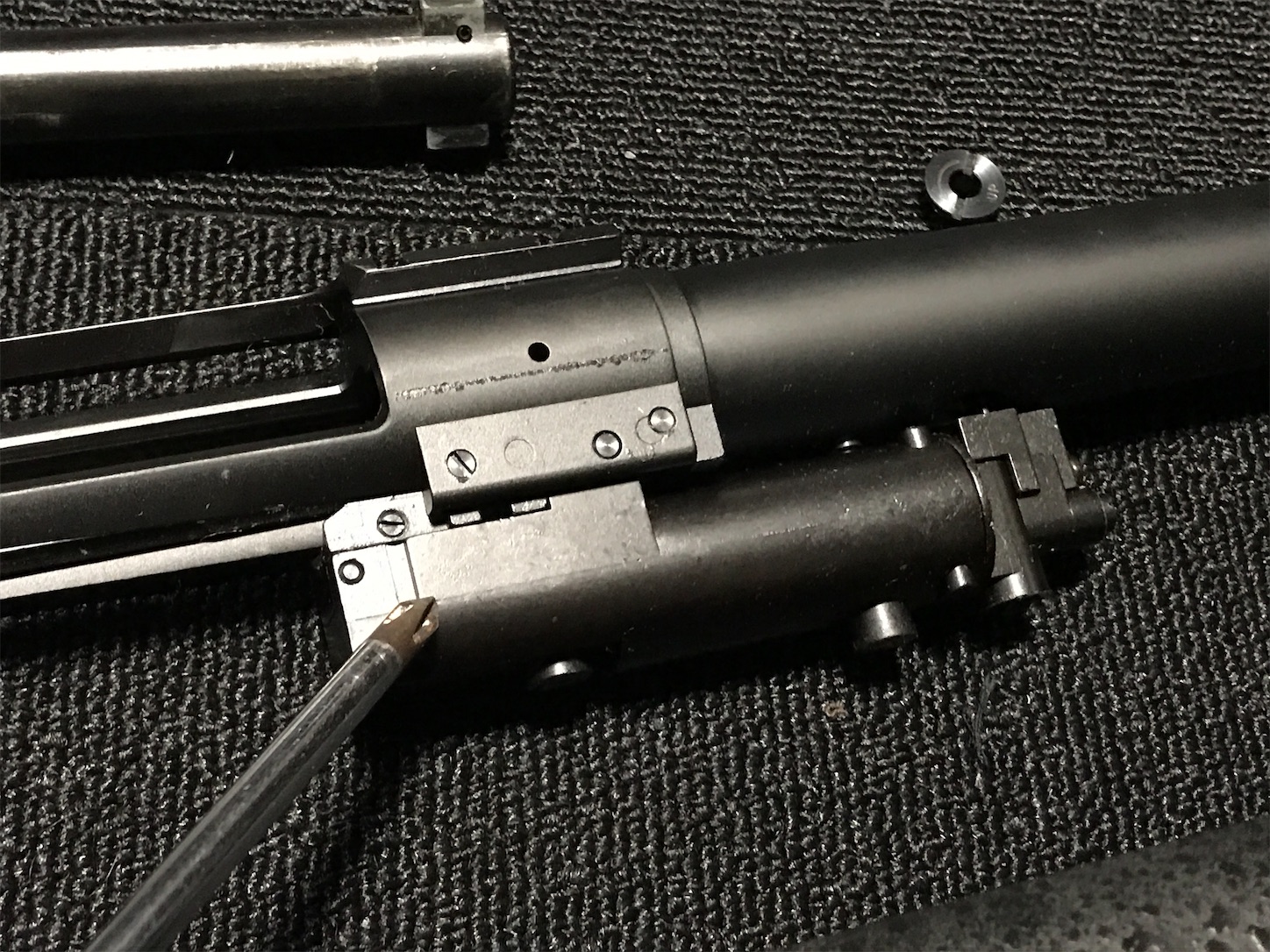

ガスタンクは薬室の下にあります。

ドライバーで指した箇所です。


f:id:DELTAELITE-10mmAUTO:20201013103847j:image



ガスの放出口が見えます。

     ↓

ココから上に向かって噴き出したガスは

ボルトを通り、ボルト内のガスルートにより

90度角度を変えて薬室→銃口側へと吹き抜けます。





まずはココから噴き出して・・・

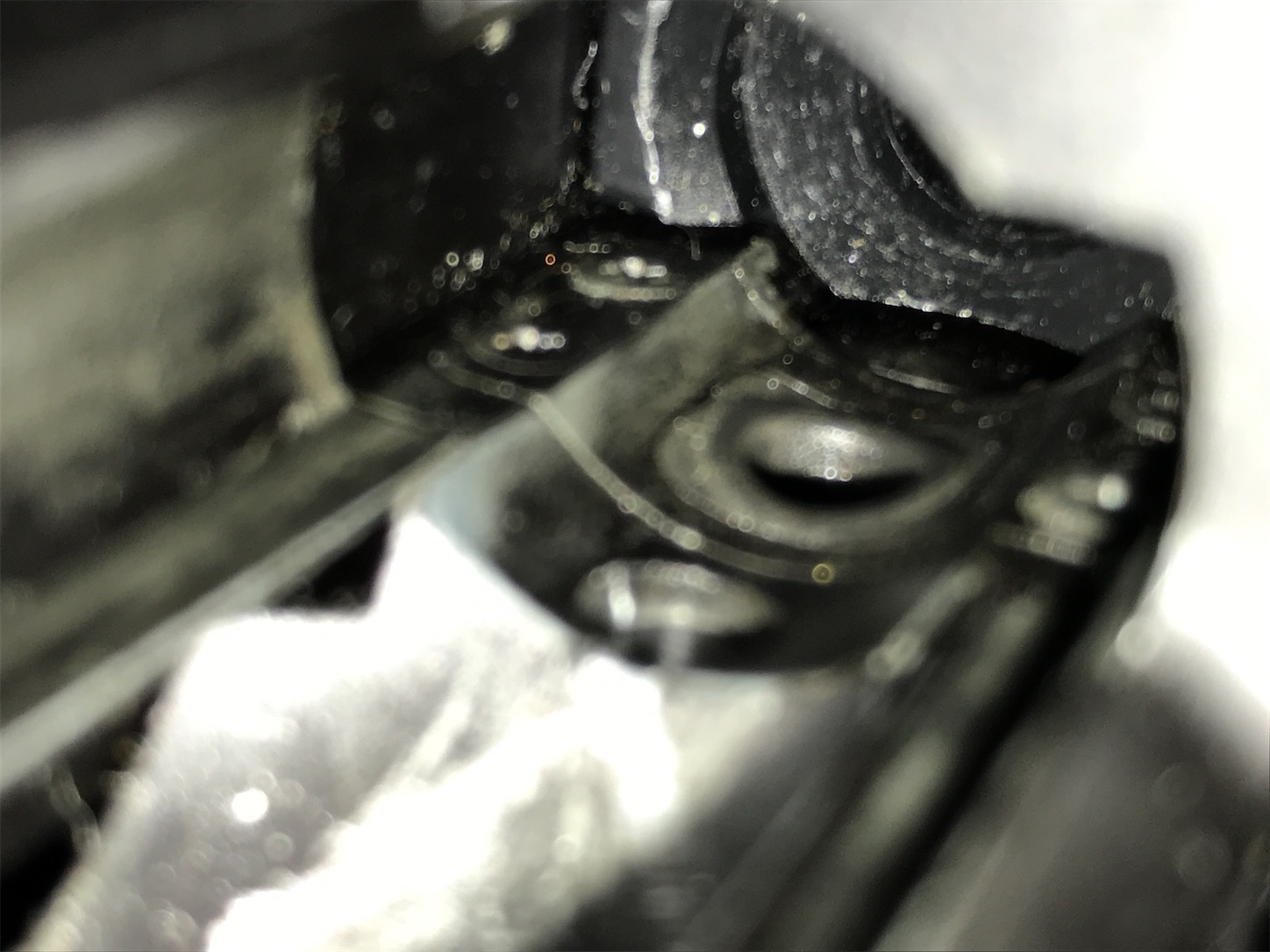

f:id:DELTAELITE-10mmAUTO:20201013103819j:image

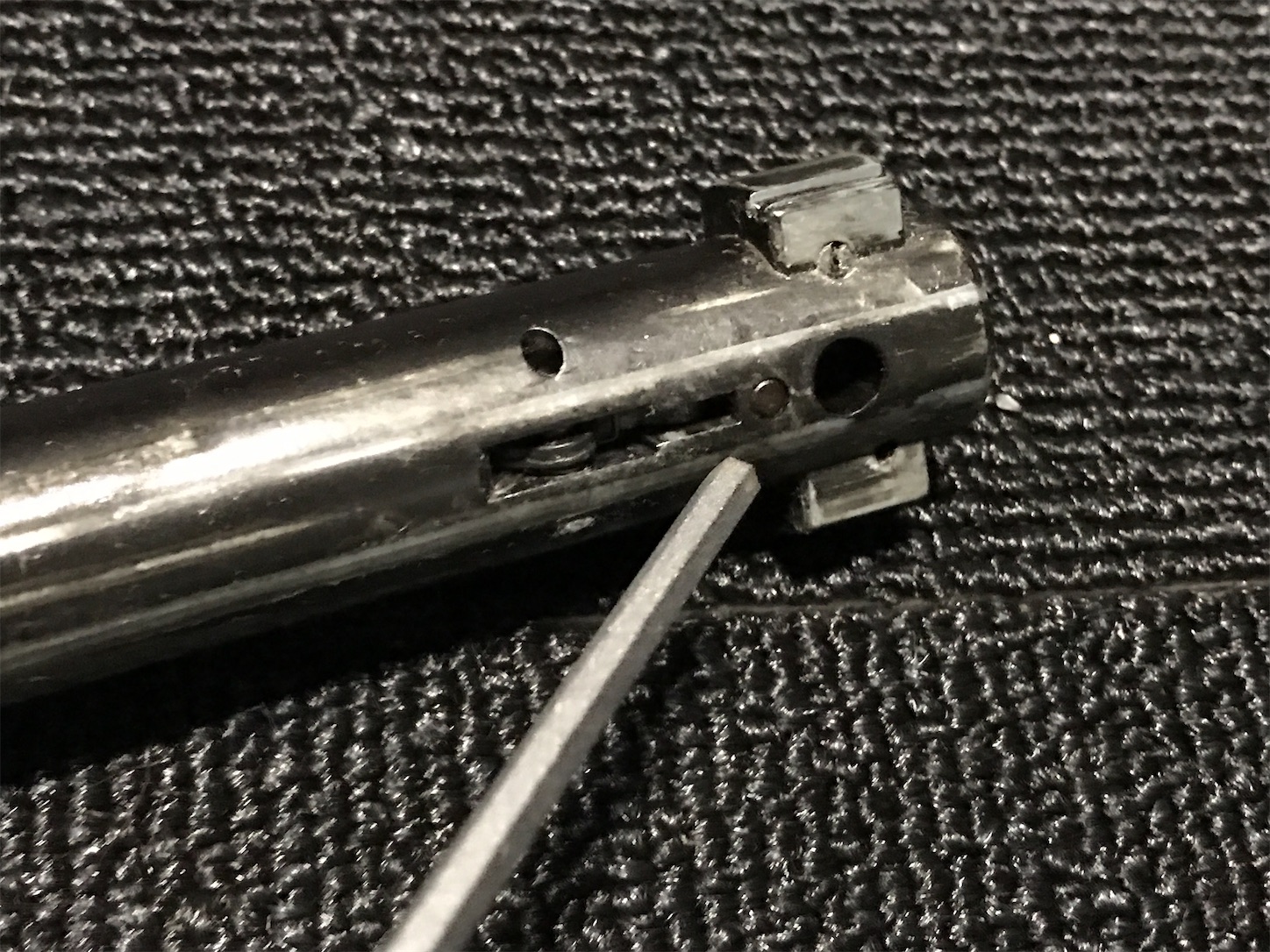

ボルト前方下部の穴からボルト前方へ向かい
f:id:DELTAELITE-10mmAUTO:20201013103837j:image

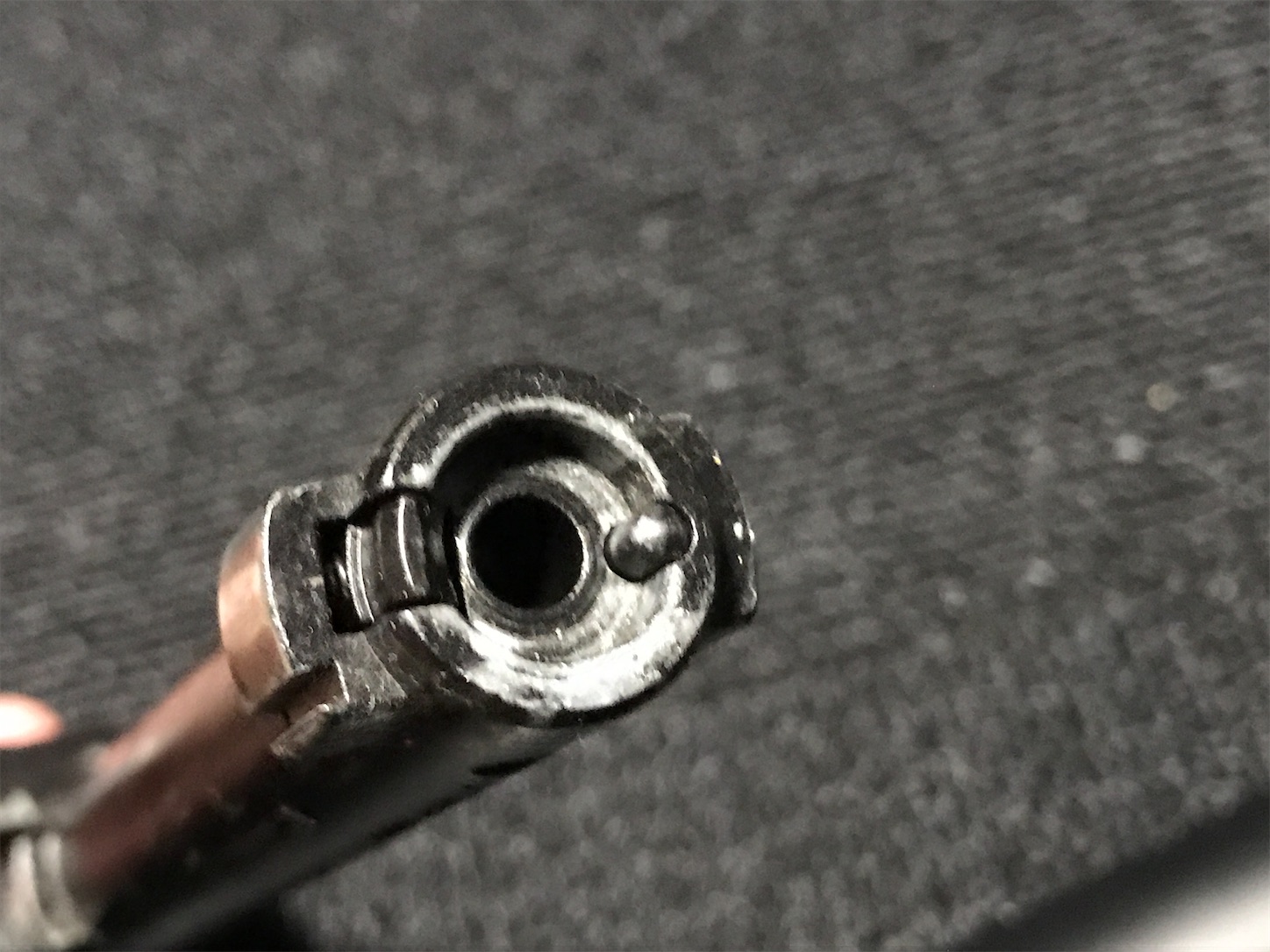

撃針部分が放出口。

カートのプライマー部にガスを受け、

弾頭部のBB弾を前方に発射する機構です。


f:id:DELTAELITE-10mmAUTO:20201013103857j:image



薬室にカートリッジが収まる様子。

六角レンチのカタチがガスの流れを

表しています。


f:id:DELTAELITE-10mmAUTO:20201013103815j:image



で、この銃の構造を理解したら、

今回のガス漏れ箇所がすぐにわかりまシタ。



タンクに原因ありまシタ。

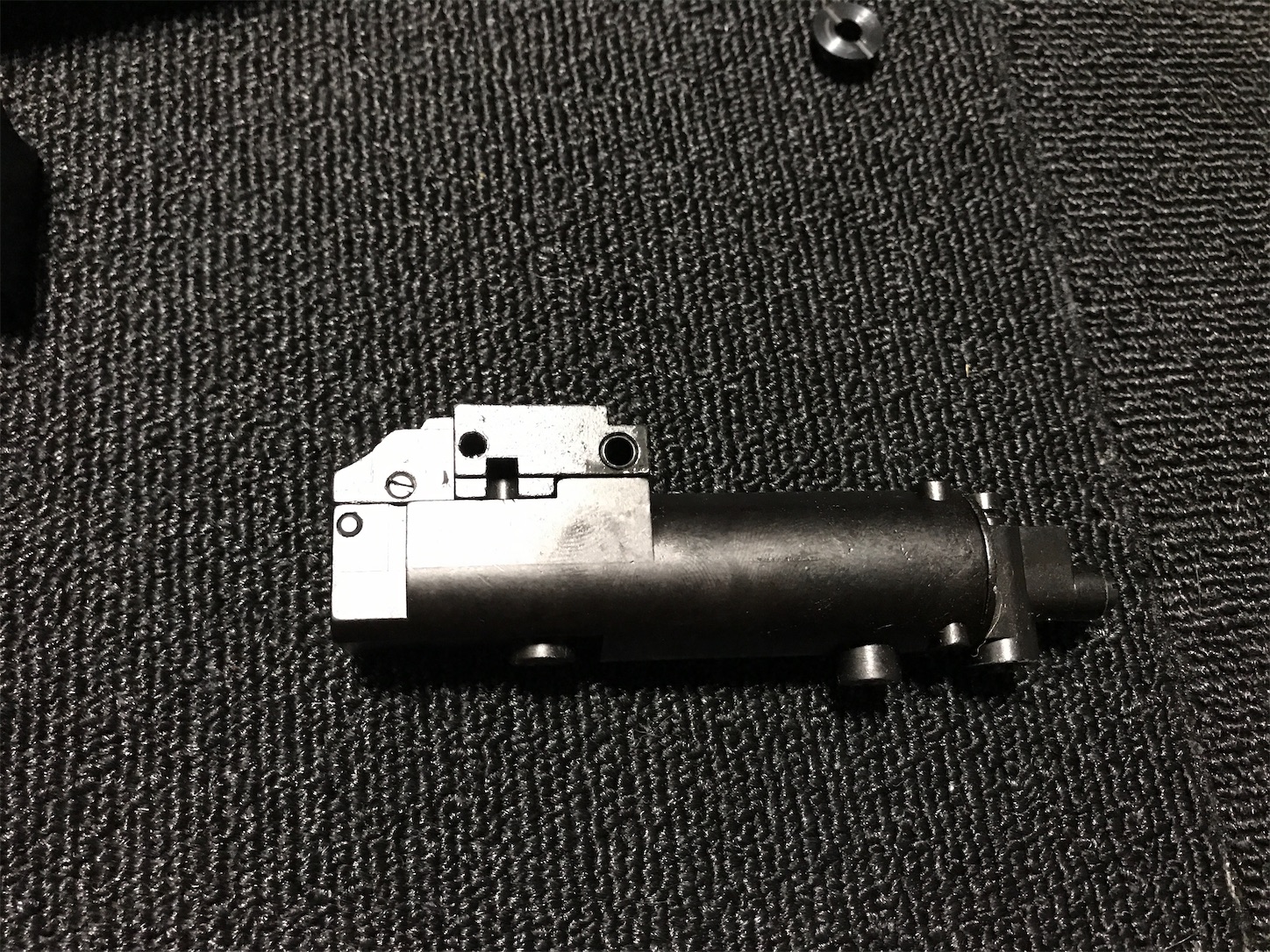

f:id:DELTAELITE-10mmAUTO:20201013103712j:image

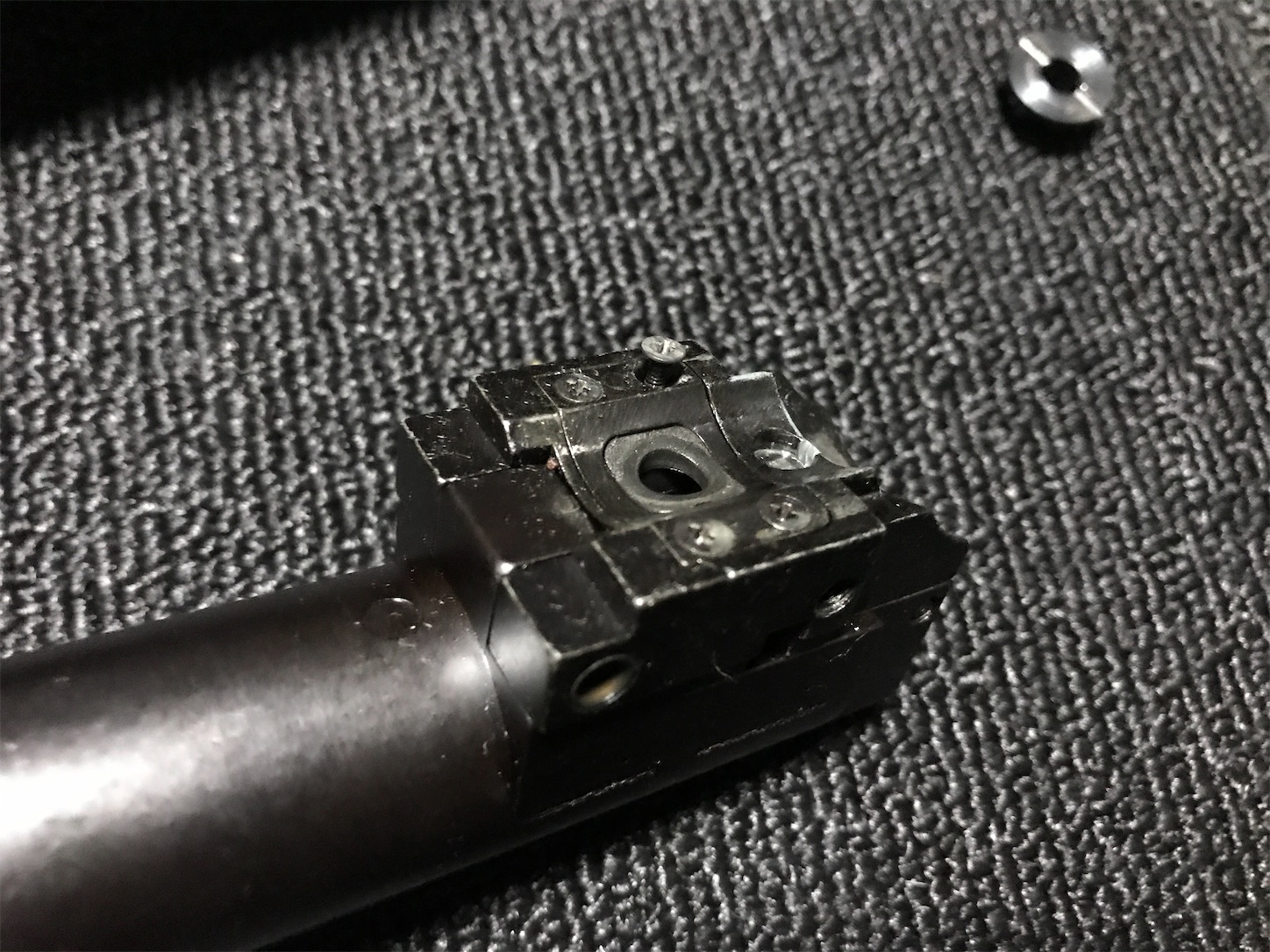

原因はバルブです。

よく見るとホラ!



下に下がったままになっている。



つまり、常にバルブでガスを放出している

状態が続いているということです。


f:id:DELTAELITE-10mmAUTO:20201013103810j:image



通りでガスを入れた瞬間景気よく

ぶしゃぁぁぁああっ!とガスが漏れていたわけです。

バルブが開きっぱなしだったのですから。

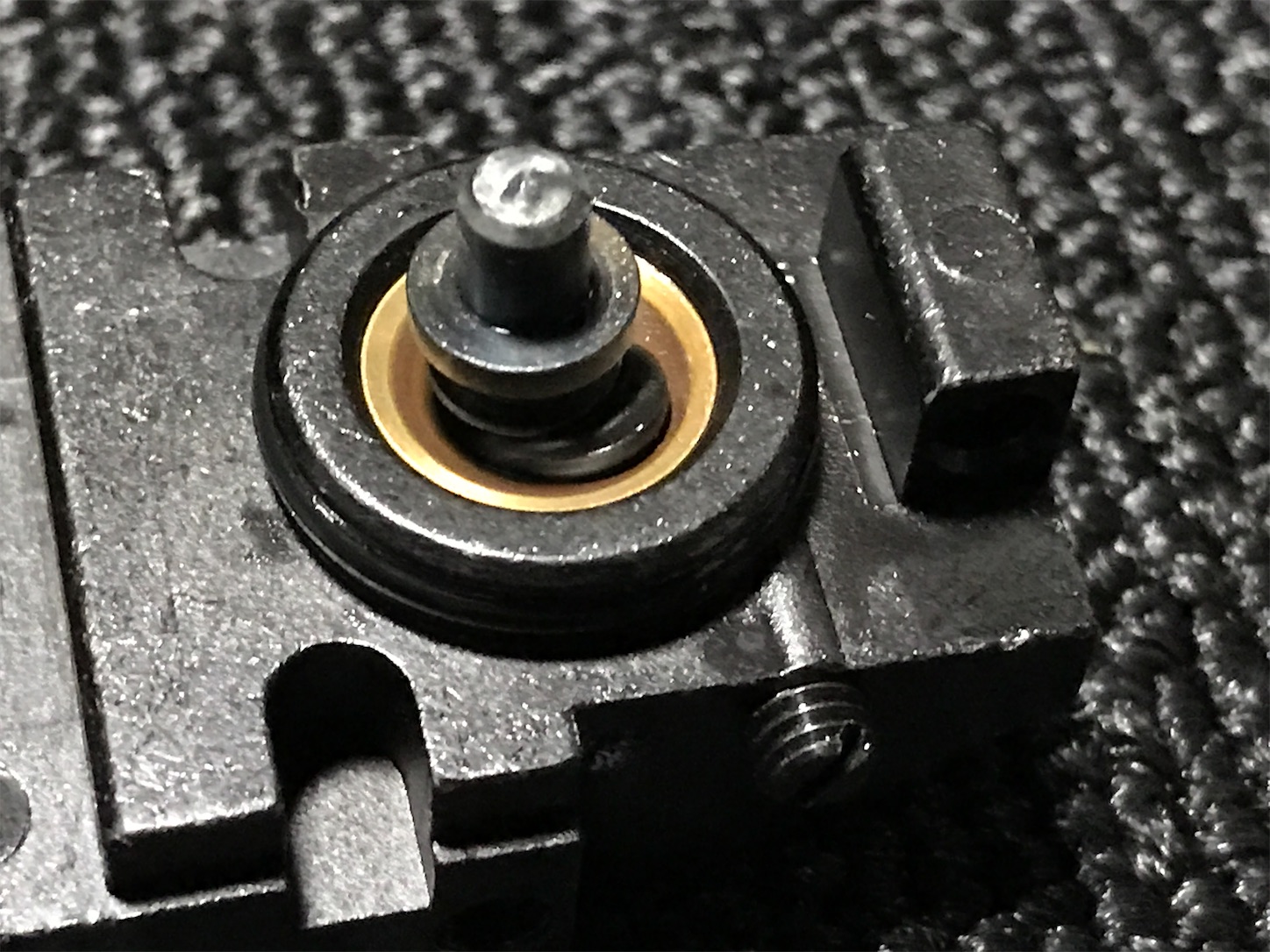

タンクを更に分解し、バルブを見ると




f:id:DELTAELITE-10mmAUTO:20201013103735j:image



これだよ原因は・・・



気密をとるOリングが外れていて

バルブとガスルートの間に挟まっていました。


f:id:DELTAELITE-10mmAUTO:20201013103723j:image

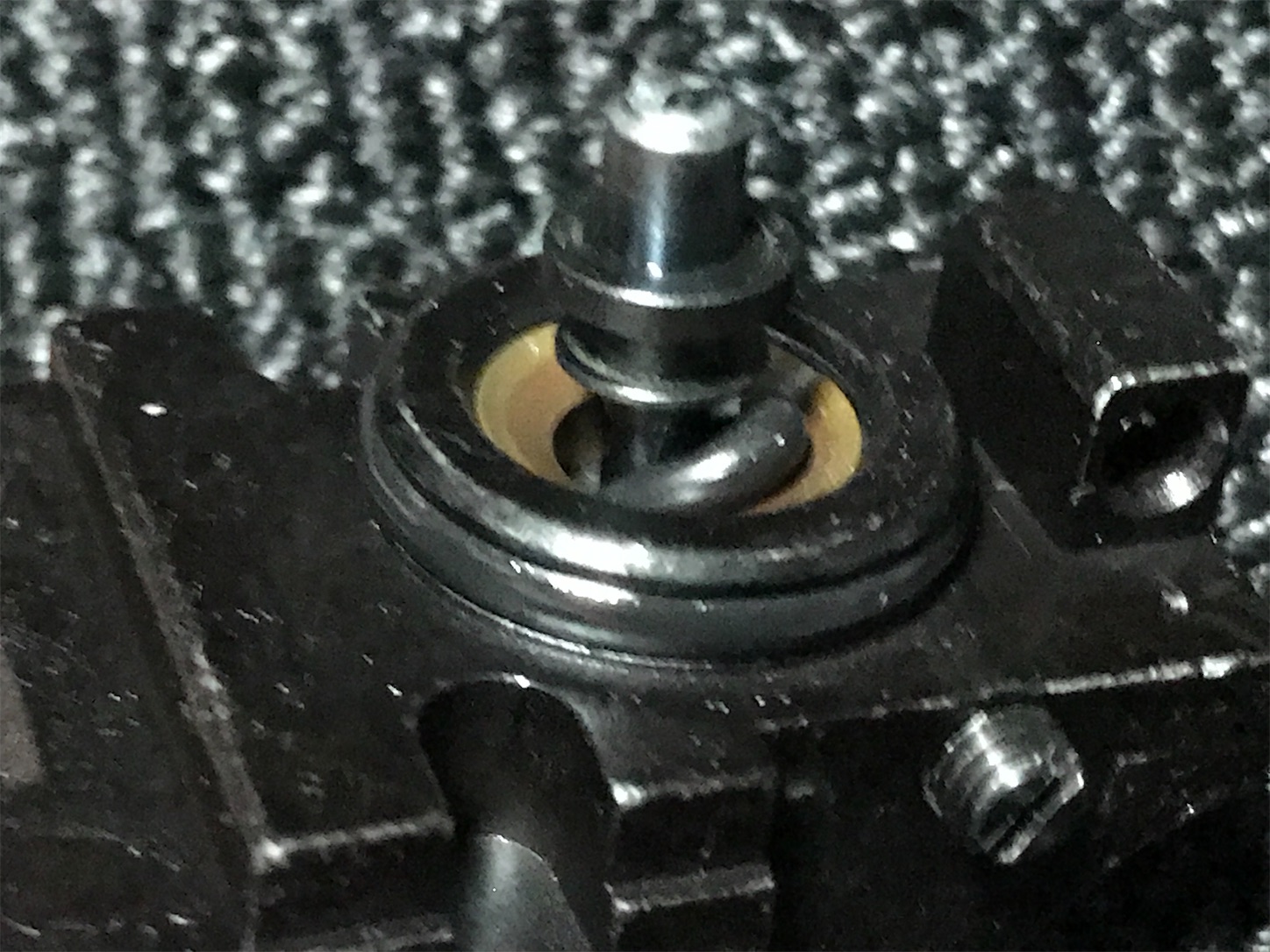

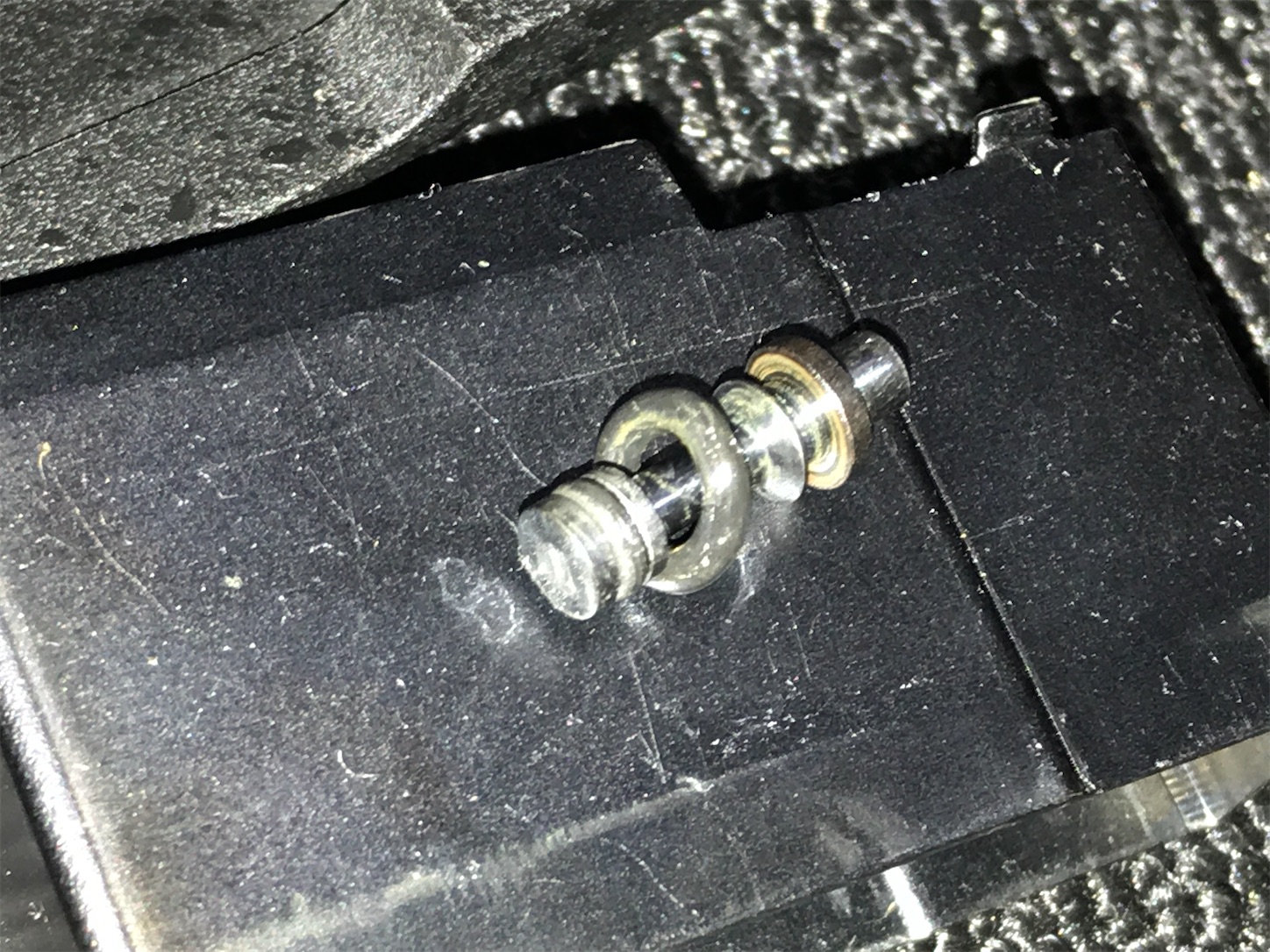

バルブを取り出して、

Oリングを元に戻します。


f:id:DELTAELITE-10mmAUTO:20201013103852j:image



これで元の位置にもどりました。


f:id:DELTAELITE-10mmAUTO:20201013103706j:image



で、バルブを元通りにして

機関部をストックに収める前に

カートリッジだけを薬室に込めて

バン!


f:id:DELTAELITE-10mmAUTO:20201013103753j:image



試射したところ、弾は無事に発射されました。

あとは逆の手順でストックに機関部を収めて

完成です。



では次の記事で、初速計測に参ります。



続くのデス

”””(  ˘ω˘ )
