( ■∀■)ユージのM10にゲボスケを・・・組むッ!後篇











(/■ω■)/









(/■ω■)/











(/■ω■)/











(/■ω■)/











(/■ω■)/











(/■ω■)/















f:id:DELTAELITE-10mmAUTO:20231103010715j:image









ハコにあるパッキンの数だけ

弄繰り回されたペガサスがある・・・

(/ω\)きゃー!












f:id:DELTAELITE-10mmAUTO:20231103010704j:image









さて・・・ゲボスケを組みますよ。














f:id:DELTAELITE-10mmAUTO:20231103010710j:image







開封すると中から12個のリングが

このように出てまいります。

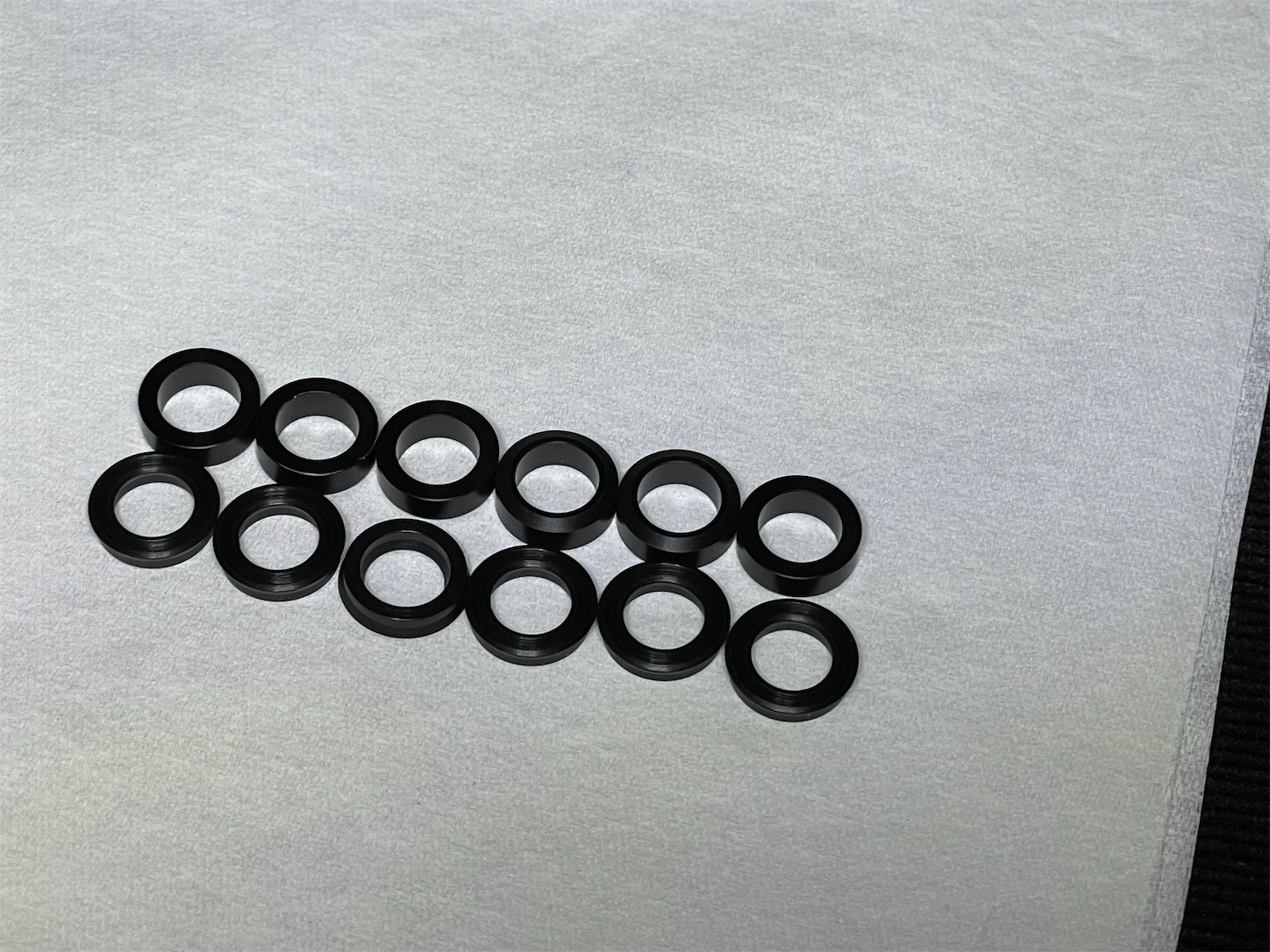

実はこのリングは2種類ありまして














f:id:DELTAELITE-10mmAUTO:20231103010806j:image











6個ずつ1対になっているのでアリマス。










f:id:DELTAELITE-10mmAUTO:20231103010849j:image









こうして光にかざすと

形・高さが異なるのが見て取れますね。








f:id:DELTAELITE-10mmAUTO:20231103010922j:image







説明書にもありますが

・Yリング

・プラリング

の2種類で構成されているようです。








f:id:DELTAELITE-10mmAUTO:20231103010811j:image







こちら薄いほうがYリング。

ゴムでできていて柔らかい。

こちらがシリンダー前面に来ます。










f:id:DELTAELITE-10mmAUTO:20231103010926j:image







続いて少し厚めのほうがプラリング。

こちらは射手側に配置され、

テーパーになっているほうが

後方に向くように組付けます。










f:id:DELTAELITE-10mmAUTO:20231103010909j:image







まず1か所セットしてみまシタ。

この作業を6か所すべての穴に行います。










f:id:DELTAELITE-10mmAUTO:20231103010731j:image













組み終わりました・・・が、

ここで1点ご注意いただきたいです。










f:id:DELTAELITE-10mmAUTO:20231103010755j:image









このパッキンを組む作業中及び作業後は、

シリンダーを上向きにしないほうが

よろしいかと存じます。



組付けたゲボスケが落ちてしまう

可能性があるから・・・デス。








f:id:DELTAELITE-10mmAUTO:20231103010916j:image







ガスタンクを戻すまでは

ゲボスケが外れないように

シリンダーを下に向けて、

タンクを戻します。








f:id:DELTAELITE-10mmAUTO:20231103010743j:image











タンクを戻した後は中央にある

ロッキングスプリングを戻します。












f:id:DELTAELITE-10mmAUTO:20231103010818j:image







スプリングはこの位置に戻します。










f:id:DELTAELITE-10mmAUTO:20231103010800j:image









続いてロッキングプランジャー。

コイツもタンクの中央に戻します。








f:id:DELTAELITE-10mmAUTO:20231103010859j:image







戻りました。

ペガサスリボルバーは非常にリアルで

実銃の構造に近いといわれておりますが

この部分だけは全くと言っていいほど別物です。





これはタナカさんの技術とアイデア

光っているのが見えます。












f:id:DELTAELITE-10mmAUTO:20231103010738j:image







この2つを組み終えたら

最後にラチェットを戻します。










f:id:DELTAELITE-10mmAUTO:20231103010653j:image









最初に3か所のネジを外しましたので

そこに合わせてラチェットを載せます。










f:id:DELTAELITE-10mmAUTO:20231103010726j:image











位置が合ってないな・・・

クルクルと・・・
















f:id:DELTAELITE-10mmAUTO:20231103010830j:image









キタッ!

ココだッ!







ネジ穴とぴったり合いましたね。

これでネジがもとに戻せます。










f:id:DELTAELITE-10mmAUTO:20231103010854j:image







このネジはとにかく小さいので、

強引な回し方は絶対ダメです。

丁寧に、ゆっくりと回さなければ

なりませんのデス。












f:id:DELTAELITE-10mmAUTO:20231103010905j:image









そしてこれ・・・

ペガサスの分解に慣れている者でも

たまにやらかしてしまうんです。







最後にヨークとエジェクターロッドを

取付けるとき・・・デス。












f:id:DELTAELITE-10mmAUTO:20231103010835j:image

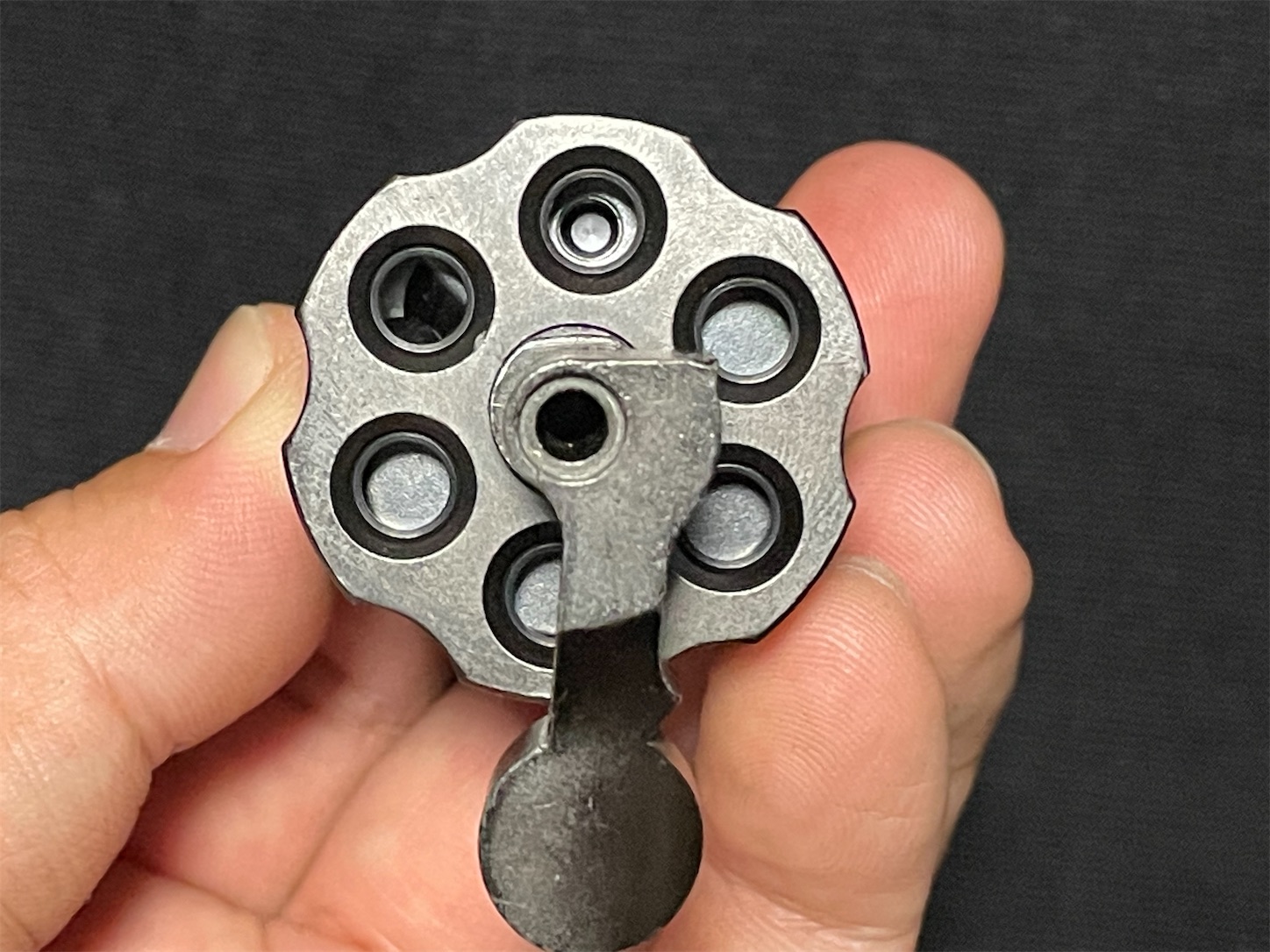

シリンダー内のガス放出口が

時計でいう12時の位置に来ていますね。

そうです。ここが正解なのですが、

ごくまれにこれを確認しないと・・・












f:id:DELTAELITE-10mmAUTO:20231103010659j:image









放出口の位置を全く確認せず

テキトーに組んだ結果、

180°違う位置に来てしまいます。



そうなると弾が射出できなくなります。





ですので・・・










f:id:DELTAELITE-10mmAUTO:20231103010721j:image









もう一度おさらい、

放出口はココの位置でヨーク取付けです

ココ、テストに出ます。










f:id:DELTAELITE-10mmAUTO:20231103010845j:image







そして最後にエジェクターロッドで

ヨークとシリンダーをしっかり締めて










f:id:DELTAELITE-10mmAUTO:20231103010824j:image







シリンダー組立完了

   &

ゲボスケ取付完了








f:id:DELTAELITE-10mmAUTO:20231103010749j:image







シリンダーを再度銃本体に組付けて












f:id:DELTAELITE-10mmAUTO:20231103010839j:image











一番最初に外したサイドプレートの

ネジを締め込んで・・・終了。

















これで本当に・・・終わった。












f:id:DELTAELITE-10mmAUTO:20231103010930j:image







本来はカスタム予定としては

当面先にするつもりでおりましたが、

コクサイ・タナカのM10でのサバゲー

心もとないということから、

勢いで作り始めてしまった

サバゲー用ユージのS&W M10





こういう経緯があって完成に至り、

イベント2日前になってようやく

こちらの動画でお披露目となりまシタ。








www.youtube.com





0.2gのBB弾がまっすぐ飛んでいき

フライヤーは発生しなくなりました。

若干HOPが安定しませんが、

そのうち慣らしが終われば、

落ち着いてくるはずです。







それにしても・・・

リボルバーの祭典に掛ける思いで

思い切りカスタムをしてしまった。





今年も残すところあと1ヶ月だが・・・

2023年もアツい年になってしまったな。

(^▽^;)
