万SAI堂でゲットしたお宝 クローズアップ② ~KSC バージョン不明のM93R~

前出のマルゼン レミントンM1100

ソードオフに続いて、

現地でもう1挺購入した銃です。



どん





f:id:DELTAELITE-10mmAUTO:20201018230659j:image



KSC ベレッタM93R(HW)

ガス漏れジャンク品



前出記事で、試射の際に

ガス漏れ箇所が注入バルブであることを

確認済みでしたので、購入。



で、早速注入バルブをいったん外し、

シールテープを巻いて再取付




f:id:DELTAELITE-10mmAUTO:20201018230602j:image



これでガスもれ修理完了



そしてガスを注入したその時!





ぶじゃぁあ







何だとぉっ

(;゚Д゚)



バルブからのガス漏れが

終わったと思ったら、

別の場所からもガス漏れ・・・



その場所はココ


f:id:DELTAELITE-10mmAUTO:20201018230651j:image



ガスタンクの底部パーツ



ココのパッキンがダメになってるようです。

注入バルブの漏れを止めたら

今度はこっちから出てきちゃった



(;´・ω・) やれやれ





仕方がないので、手を入れましょう。

まずはマガジンバンパーを上部にずらし

ピンを抜きます。


f:id:DELTAELITE-10mmAUTO:20201018230621j:image



次にマガジン底部のピンを上に

押し上げます。

すると底部のプレートが外れます。


f:id:DELTAELITE-10mmAUTO:20201018230632j:image

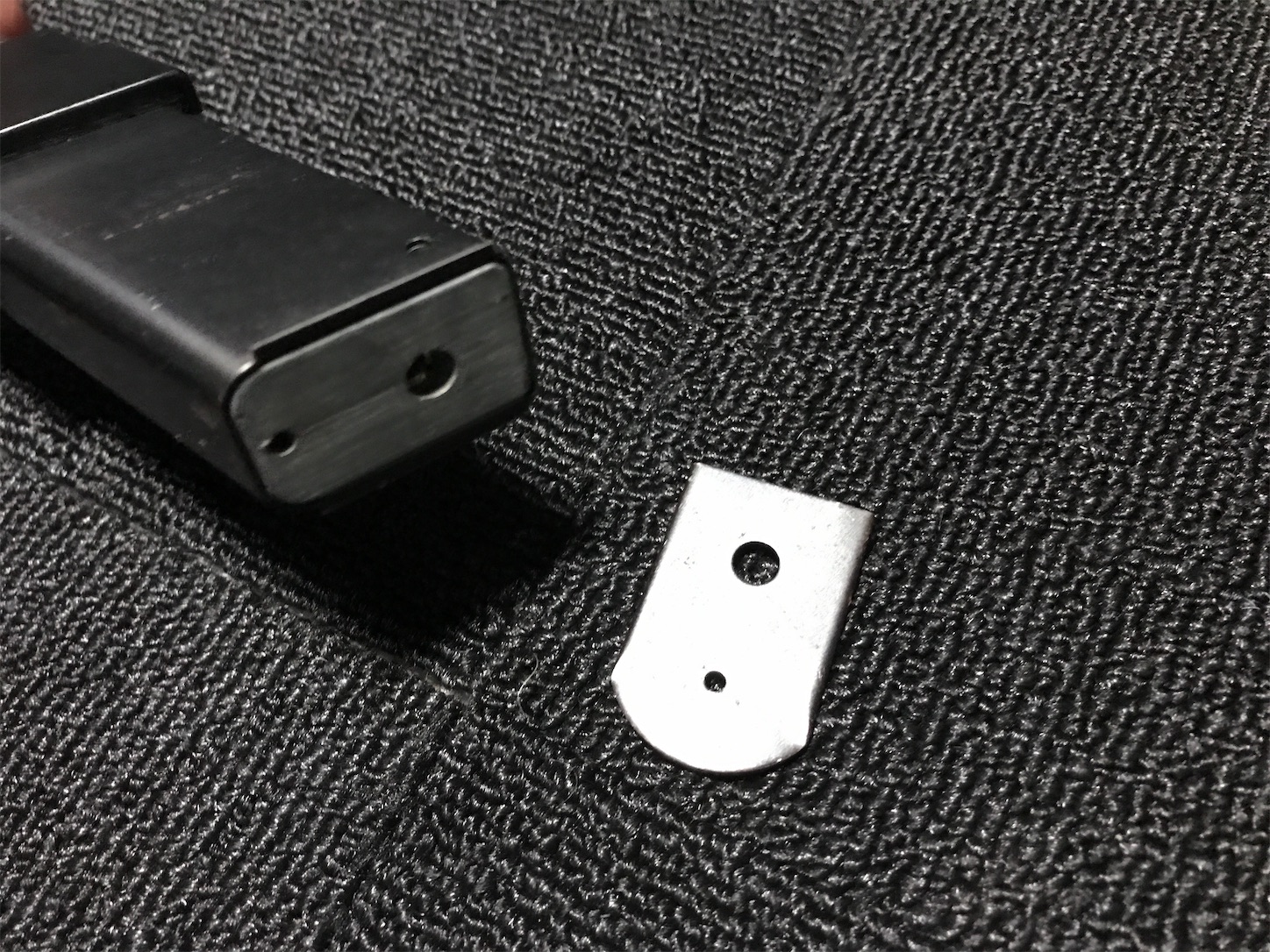

ピンを中に押し込んで

前に引っ張る感じで抜きます。



f:id:DELTAELITE-10mmAUTO:20201018230551j:plain



次にガスタンク本体の取り出し

ガスの放出バルブを前方に押して

内部パーツを下に押し下げます。

 ↓  ↓  ↓ ぐいーっ


f:id:DELTAELITE-10mmAUTO:20201018230625j:image

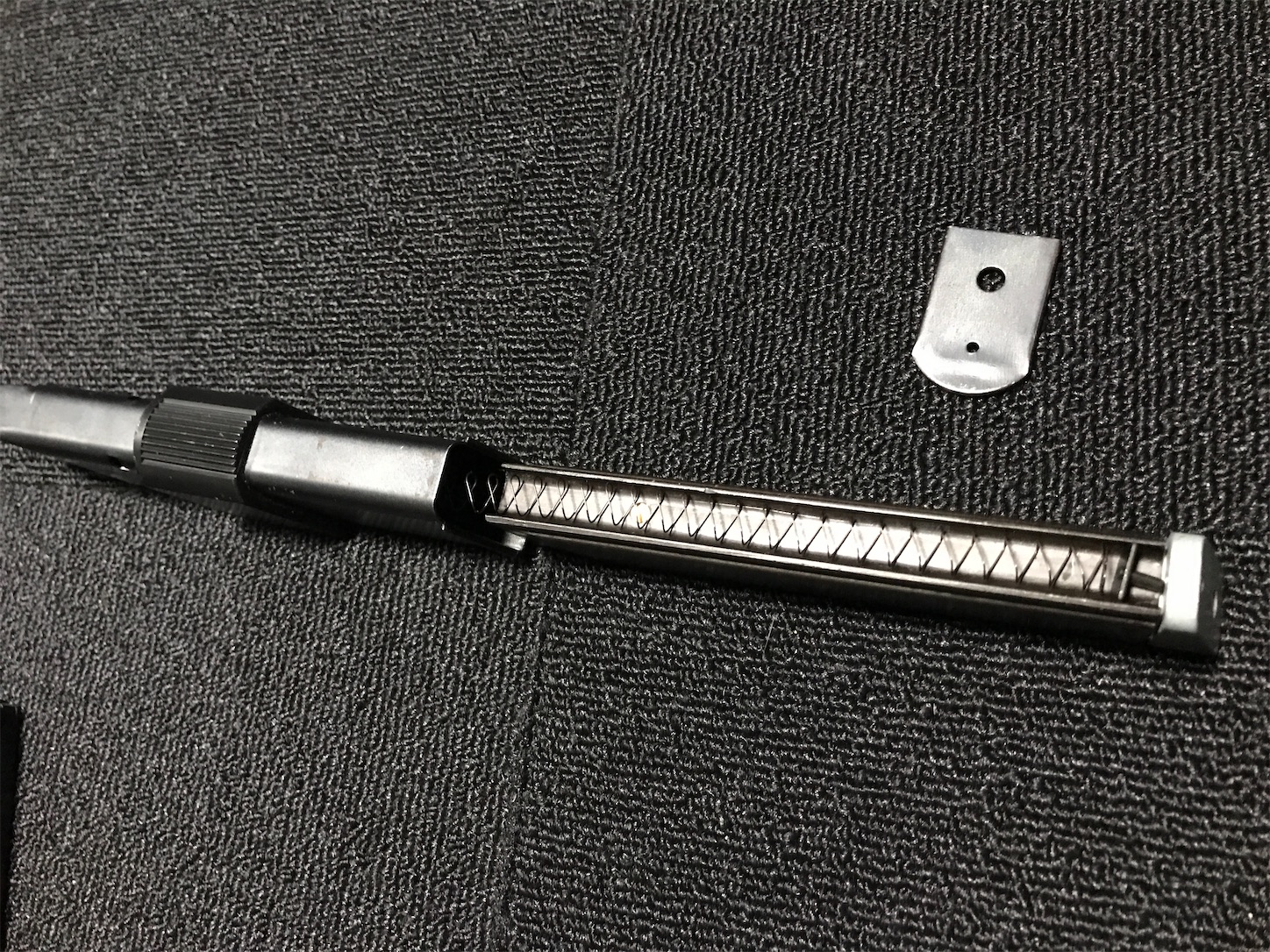

するとタンクと弾倉が取り出せます。


f:id:DELTAELITE-10mmAUTO:20201018230611j:image



分解したパーツ類

おおまかなパーツ構成はこんな感じ


f:id:DELTAELITE-10mmAUTO:20201018230639j:image



マガジンケース

BB弾のフォロワー

マガジンリップ

フォロワースプリング

ガスタンク本体ASSY

マガジン底部プレート



で件のガス漏れ箇所は、

ガスタンクの下部にあります。


f:id:DELTAELITE-10mmAUTO:20201018230616j:image



このドライバーで指している箇所が

漏れている箇所。



ん??

よく見てみると

シールテープっぽいものが

見えますな (;´・ω・)






f:id:DELTAELITE-10mmAUTO:20201018230607j:image



やっぱりね。

恐らく前オーナーさんも

ガス漏れ修理にチャレンジなさって

シールテープを用いたのでしょう。



しかしガス漏れは止まらなかった…



だから売りに出されてしまったのでしょう。



この角パッキンと、


f:id:DELTAELITE-10mmAUTO:20201018230704j:image



タンクの底部が密着して

気密を保つのですが、

パッキンが痩せてしまい

気密が保てなくなったようです。


f:id:DELTAELITE-10mmAUTO:20201018230635j:image

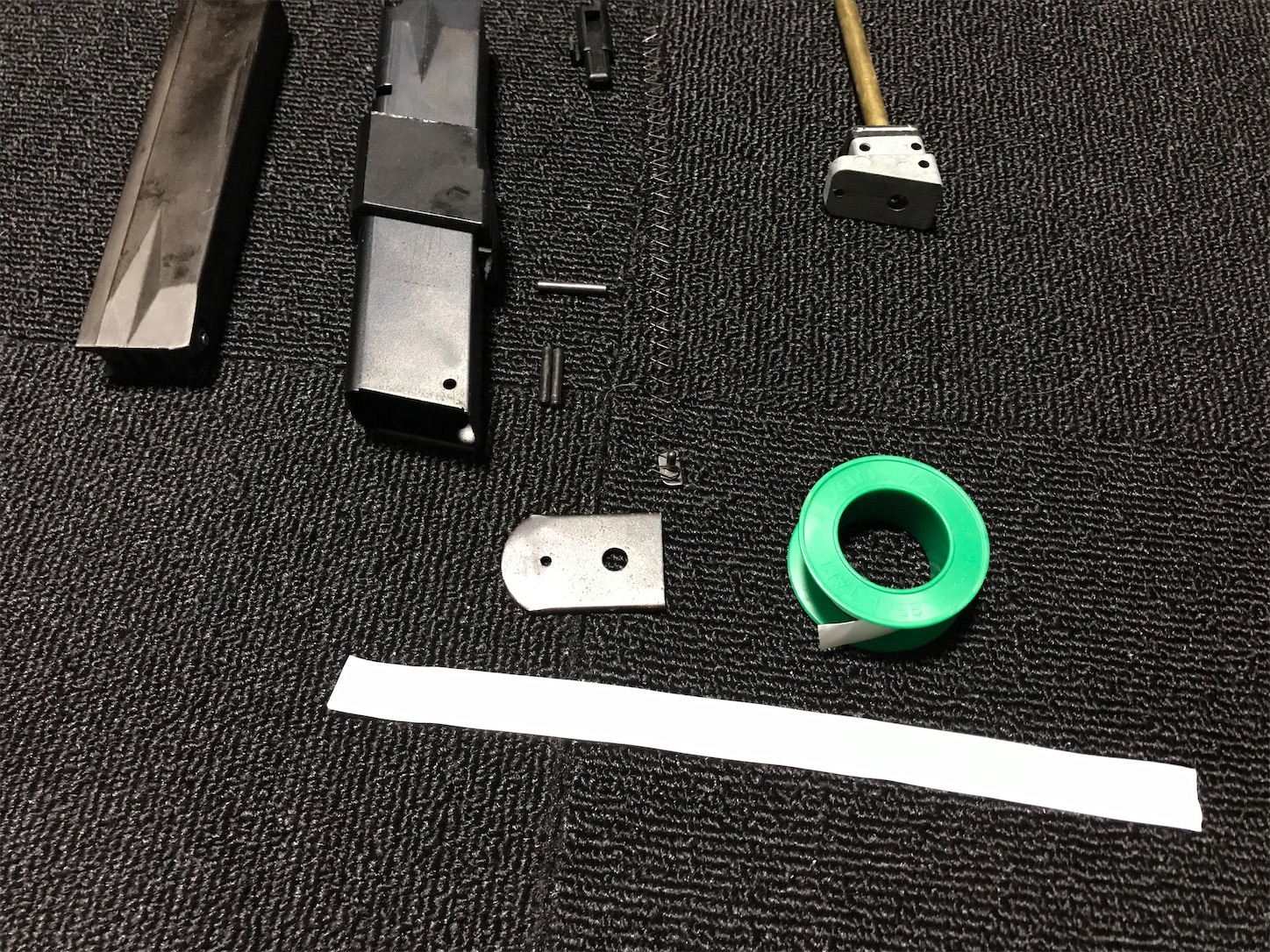

さてどうすっかな???

(・ω・?)”””


f:id:DELTAELITE-10mmAUTO:20201018230648j:image



実は私もシールテープで

修理しようと思っていましたが、

この形状を見ると・・・



多分ダメだろうけど、

試してみる。


f:id:DELTAELITE-10mmAUTO:20201018230628j:image



これで気密を取り直して、

ガス注入・・・





ぶしゃぁあ



やっぱりな

(;´・ω・)





ねじ山が切られていたり、

円筒形のガスタンクをふさぐ場合は

シールテープが有効なのですが、

この角パッキンタイプは難しいです。





で、シリコンコーキングの要領で

弾力性のある接着剤を塗って

接着しました。



ま、乾くまでに24時間かかるから

別で用意したマガジンで作動チェックしよ。





「別で用意したマガジン」は

・たまたま中古で持ってたマガジン

    と

・システム7以前のM9用マガジン


f:id:DELTAELITE-10mmAUTO:20201018230644j:image
f:id:DELTAELITE-10mmAUTO:20201018230556j:image



M9用のマガジンをパッと見たとき、

「使えそうだな」と思ったので

このタイミングでテストします。



というわけで、

ガス漏れ修理の結果は後程



次の記事に

続きます。
