こんな日もあるサ

f:id:DELTAELITE-10mmAUTO:20211003202419j:image

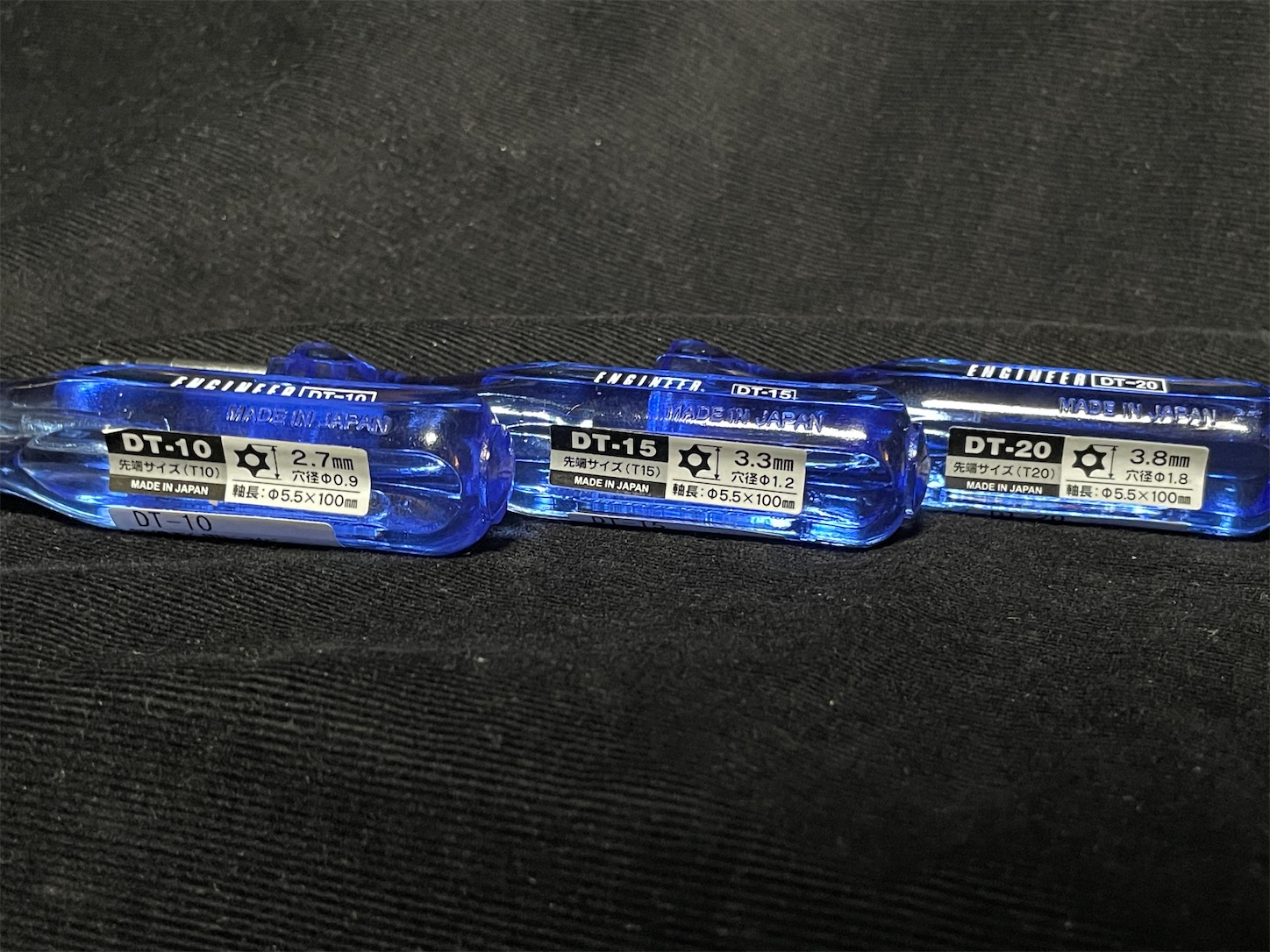

夕方、買いそろえてきた

トルクスドライバー





コイツを使ってM870を

修理しよう。









まずはガス漏れしているチューブを

取り出すべく、レシーバーから

ガスルートとシリンダーを取り出す。





f:id:DELTAELITE-10mmAUTO:20211003202508j:image

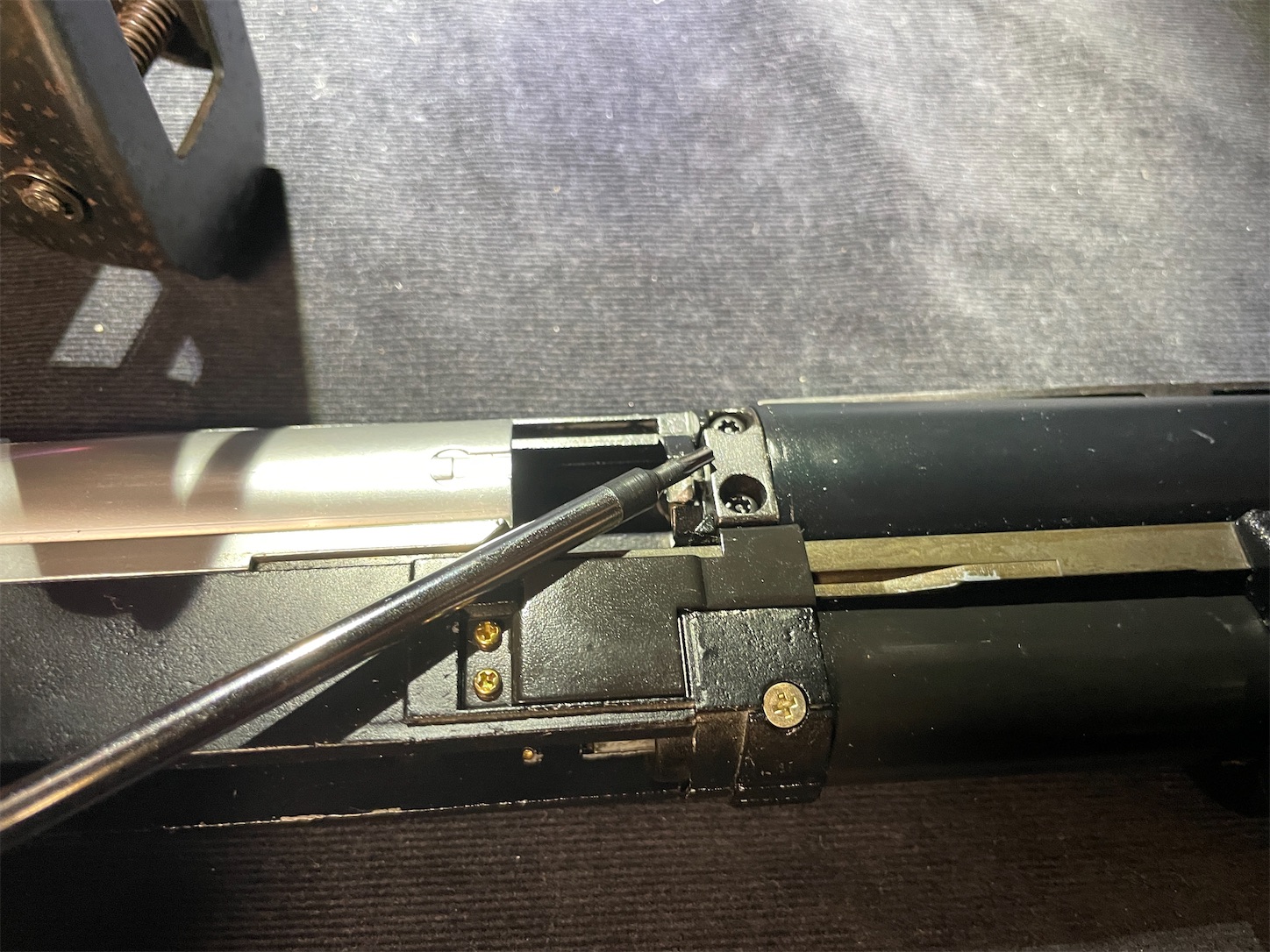

トルクスネジの付いている箇所を

全て外す。



バレル側の2本と

グリップ側の2本




f:id:DELTAELITE-10mmAUTO:20211003202439j:image

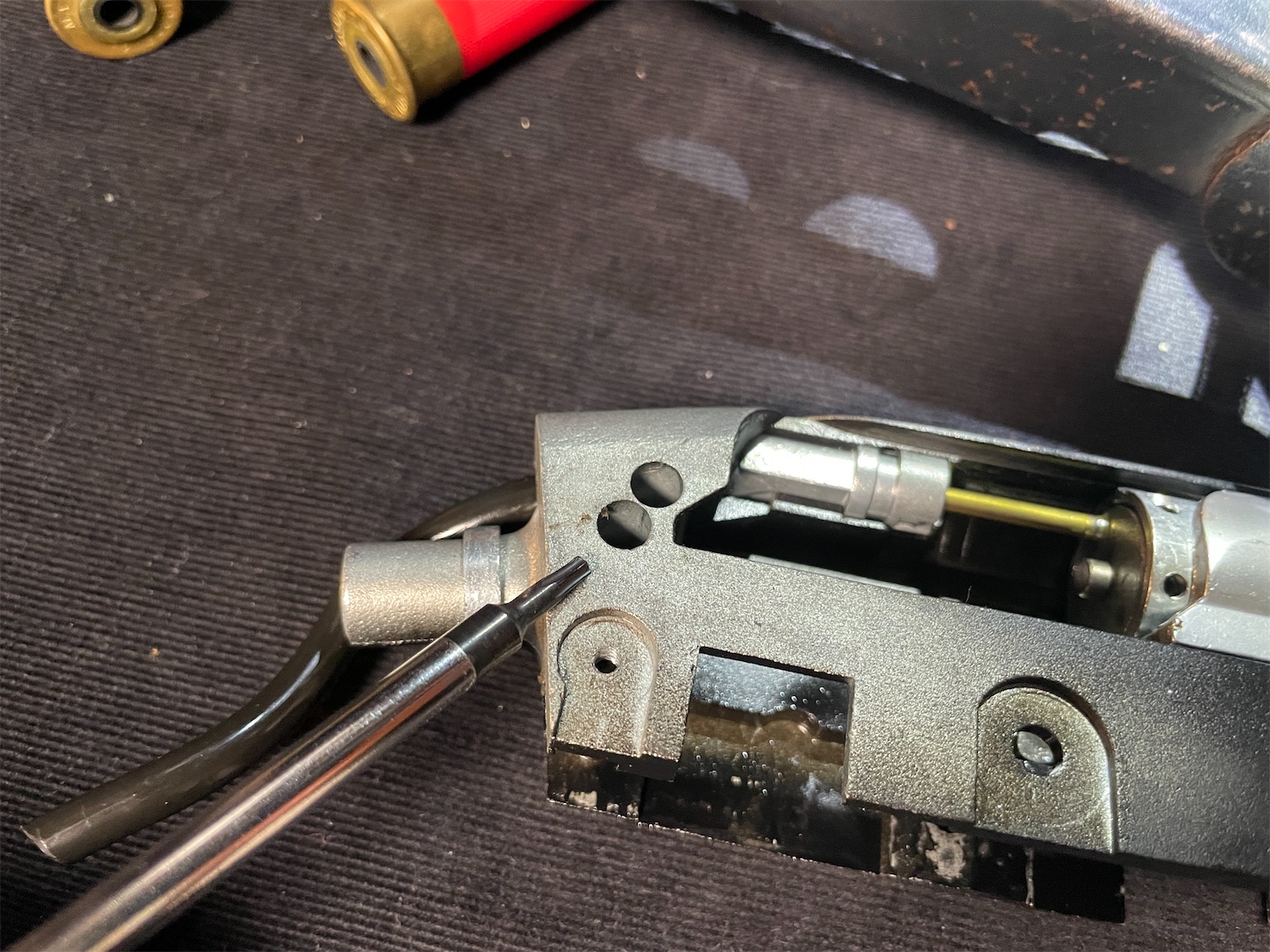

ちなみにバレル側ですが

反対側に貫通しており、

六角ナットで留まっています。








f:id:DELTAELITE-10mmAUTO:20211003202454j:image

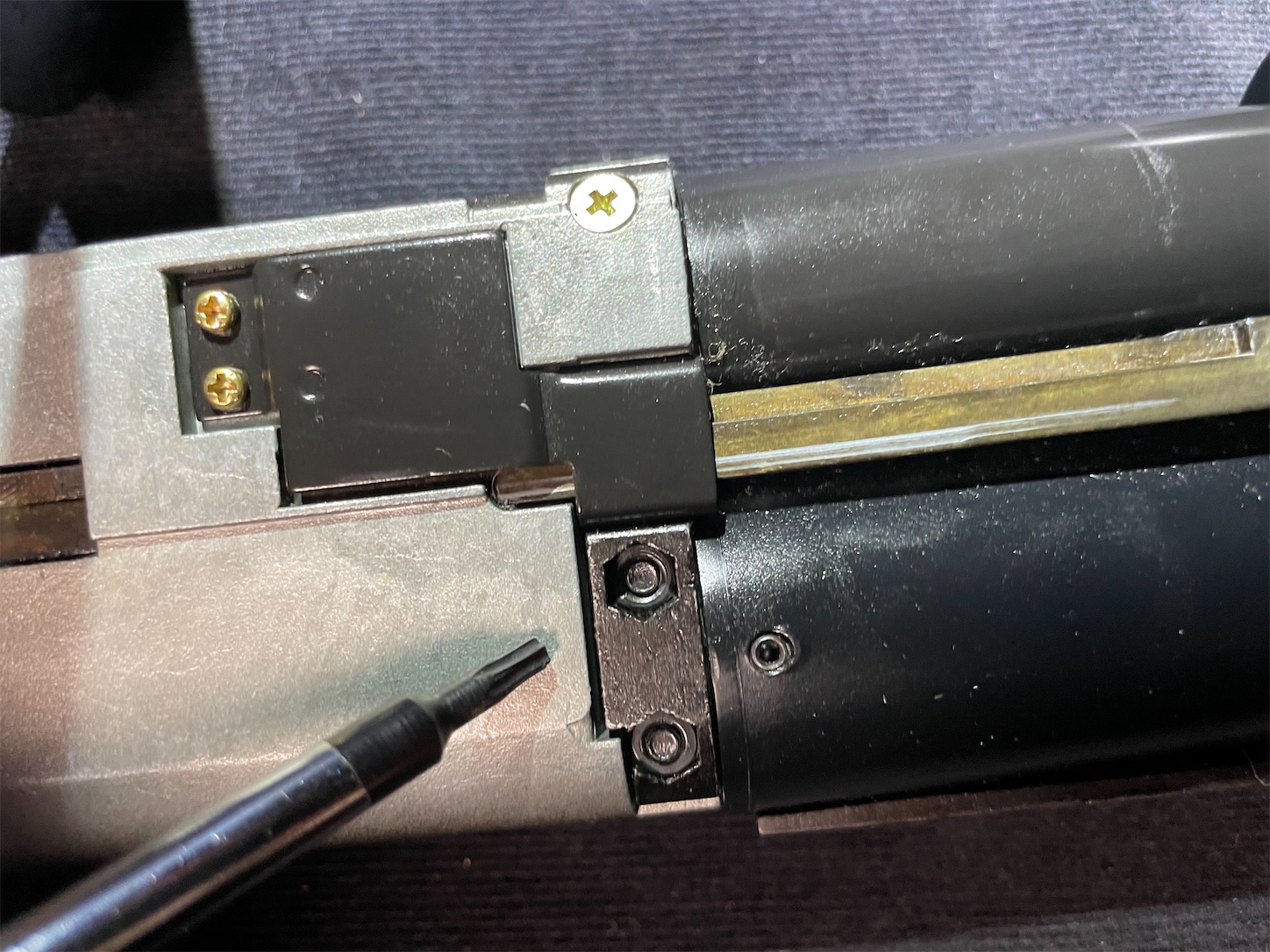

初めて分解する銃の時は、

こうした小さな部品の落下に気づかないで

あとあと泣きを見るパターンもアリマス。





慎重に・・・。

と、その時です。









カラン・・・






f:id:DELTAELITE-10mmAUTO:20211003202428j:image

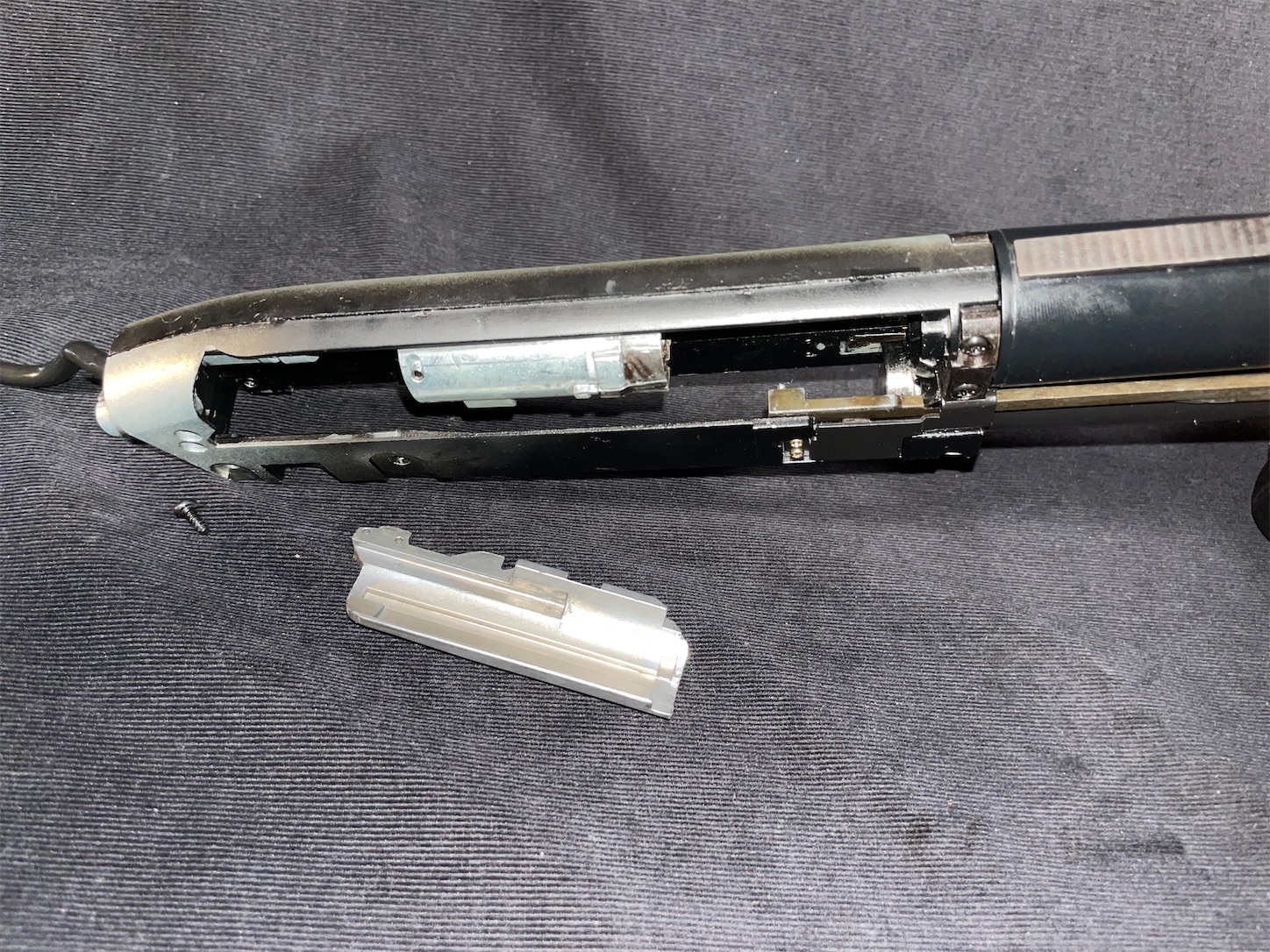

ポートカバーが取れた。





こういうやつ・・・あぶないんだよな。

今回はパーツが大きくて落下音がしたから

気づけたけど、小さいパーツ類は・・・

ふう・・・慎重に・・・。






f:id:DELTAELITE-10mmAUTO:20211003202355j:image

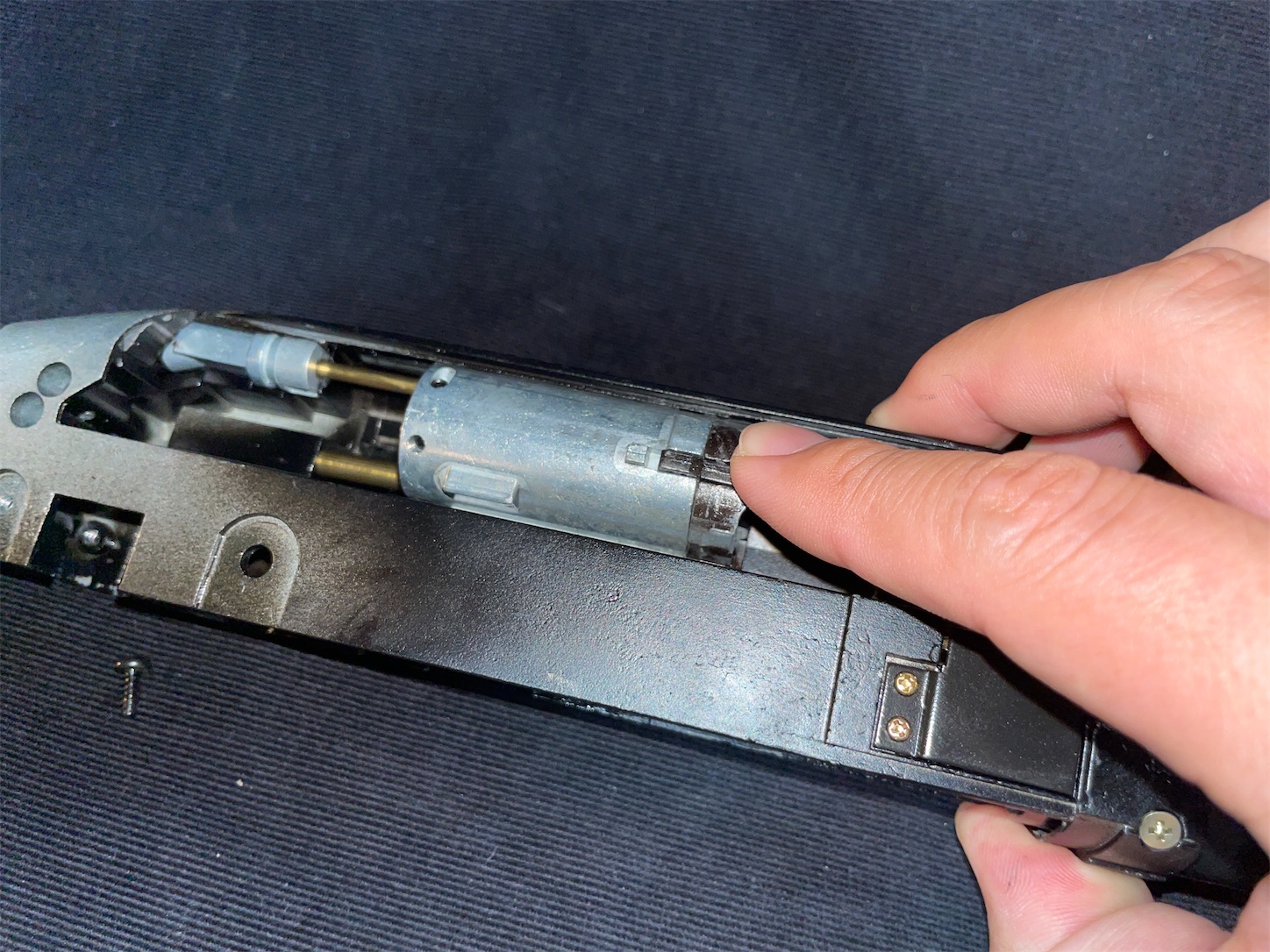

シリンダー部分です。


f:id:DELTAELITE-10mmAUTO:20211003202436j:image

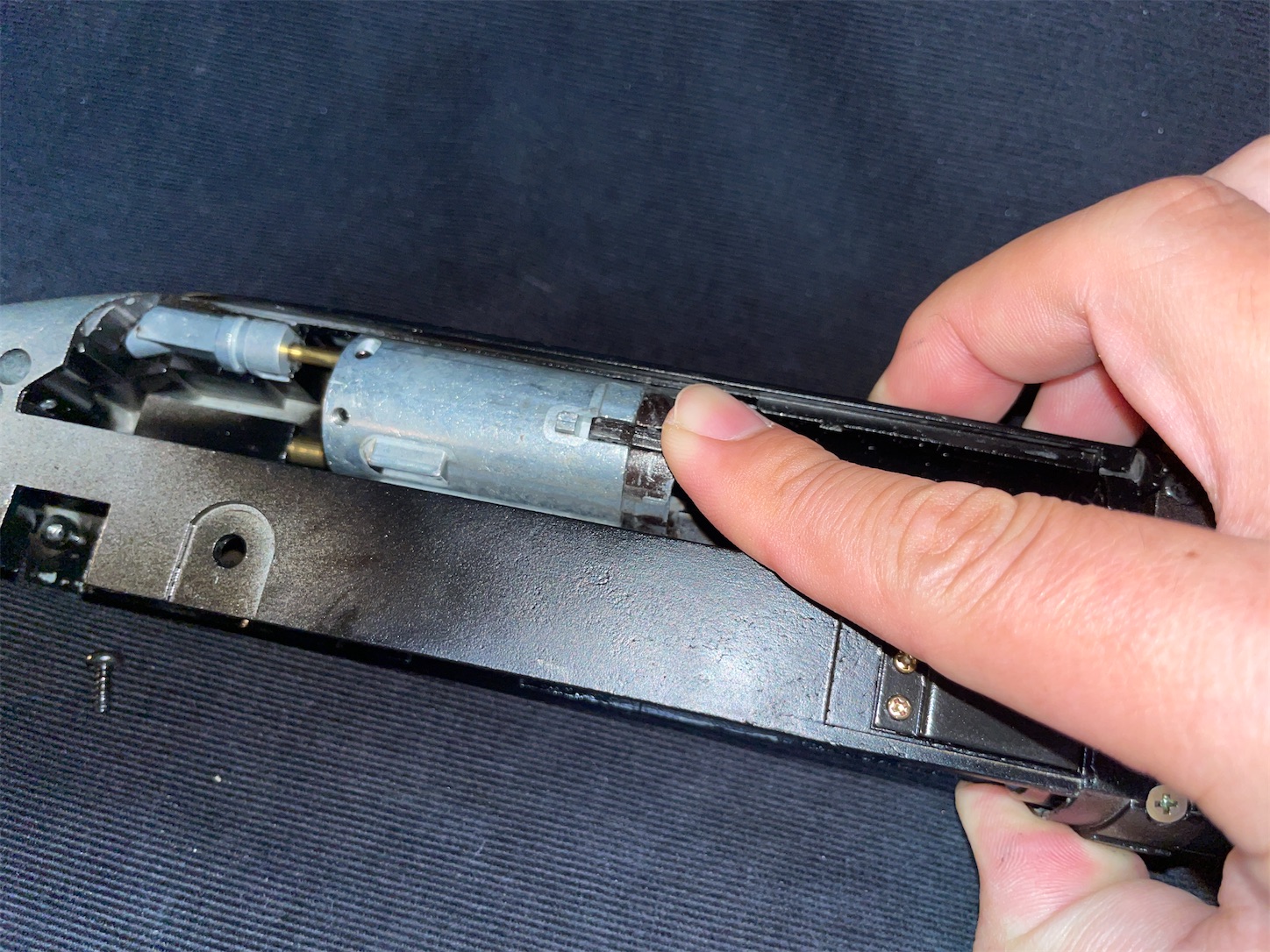

指で押すとテンションがあり、

僅かですが後退します。



恐らく前方にテンションが掛かった

スプリングがあると考えられます。




f:id:DELTAELITE-10mmAUTO:20211003202511j:image

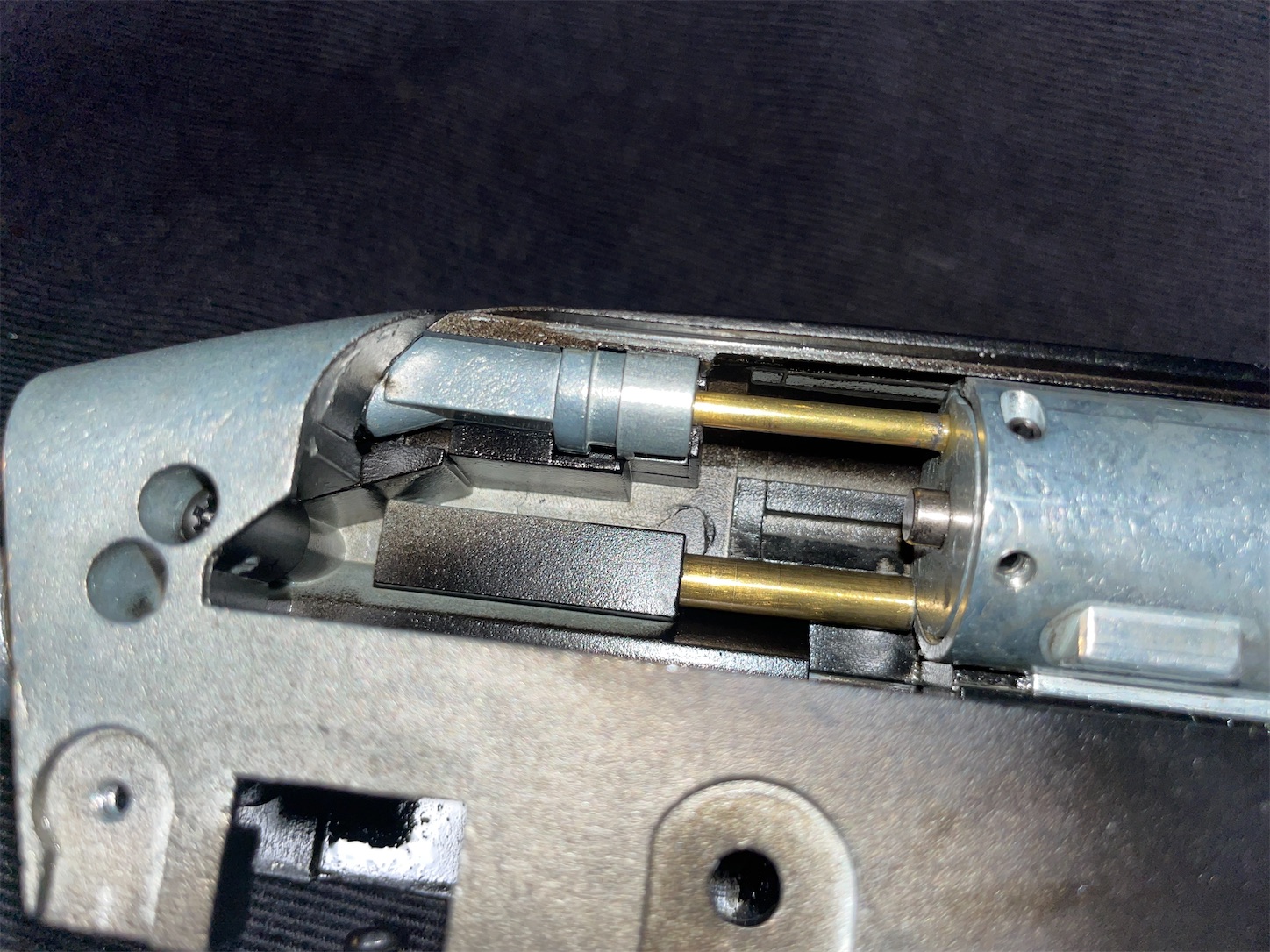

スプリングはココ。

真鍮の棒の下のやつ。

上はガスルート、下はシリンダーの動きと

同じ方向に動いている。おそらくこれだな。









f:id:DELTAELITE-10mmAUTO:20211003202416j:image

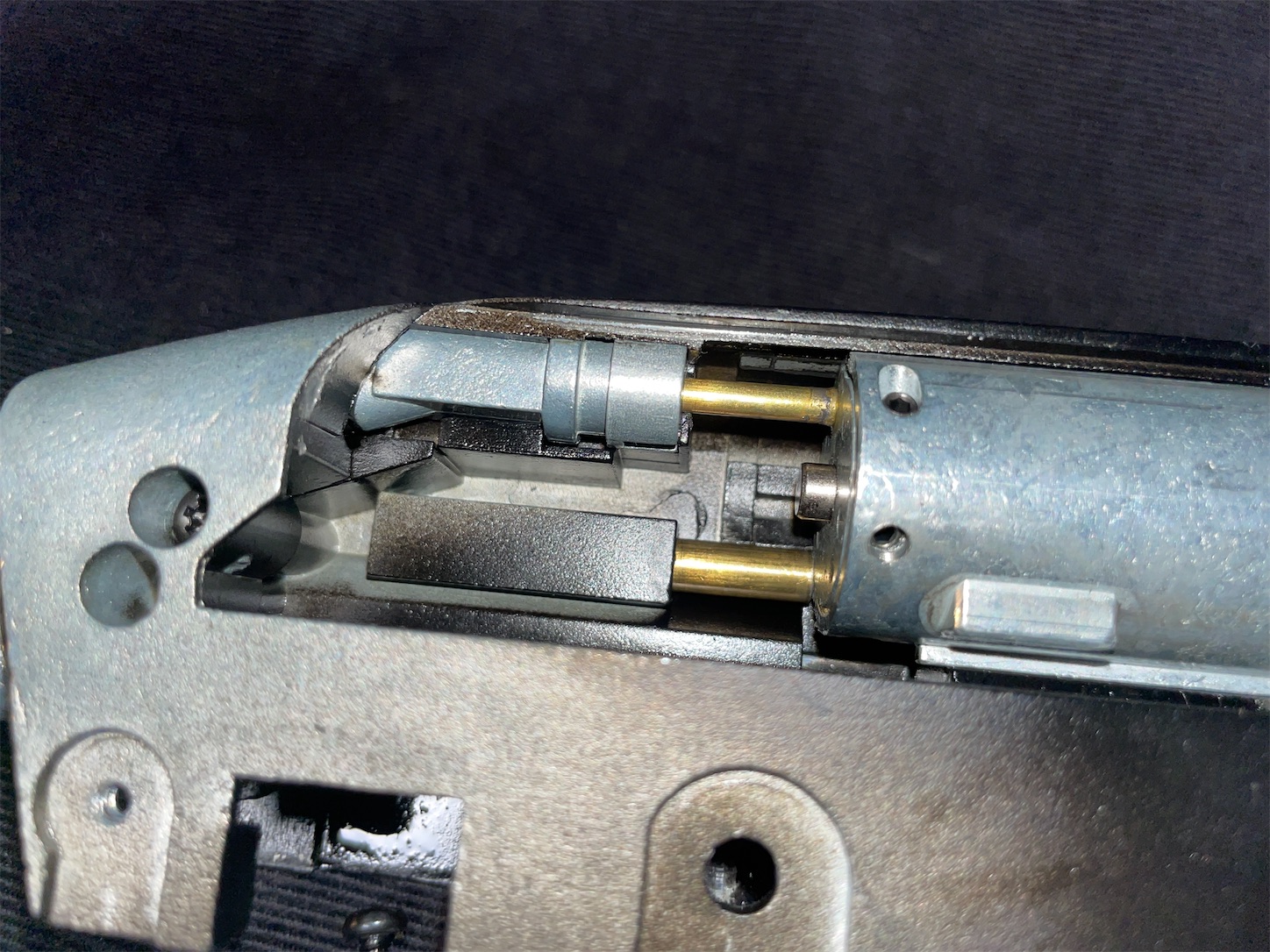

レシーバー外面にアヤシイ箇所あり。

恐らく先ほどの真鍮棒の裏側でしょう。






f:id:DELTAELITE-10mmAUTO:20211003202442j:image

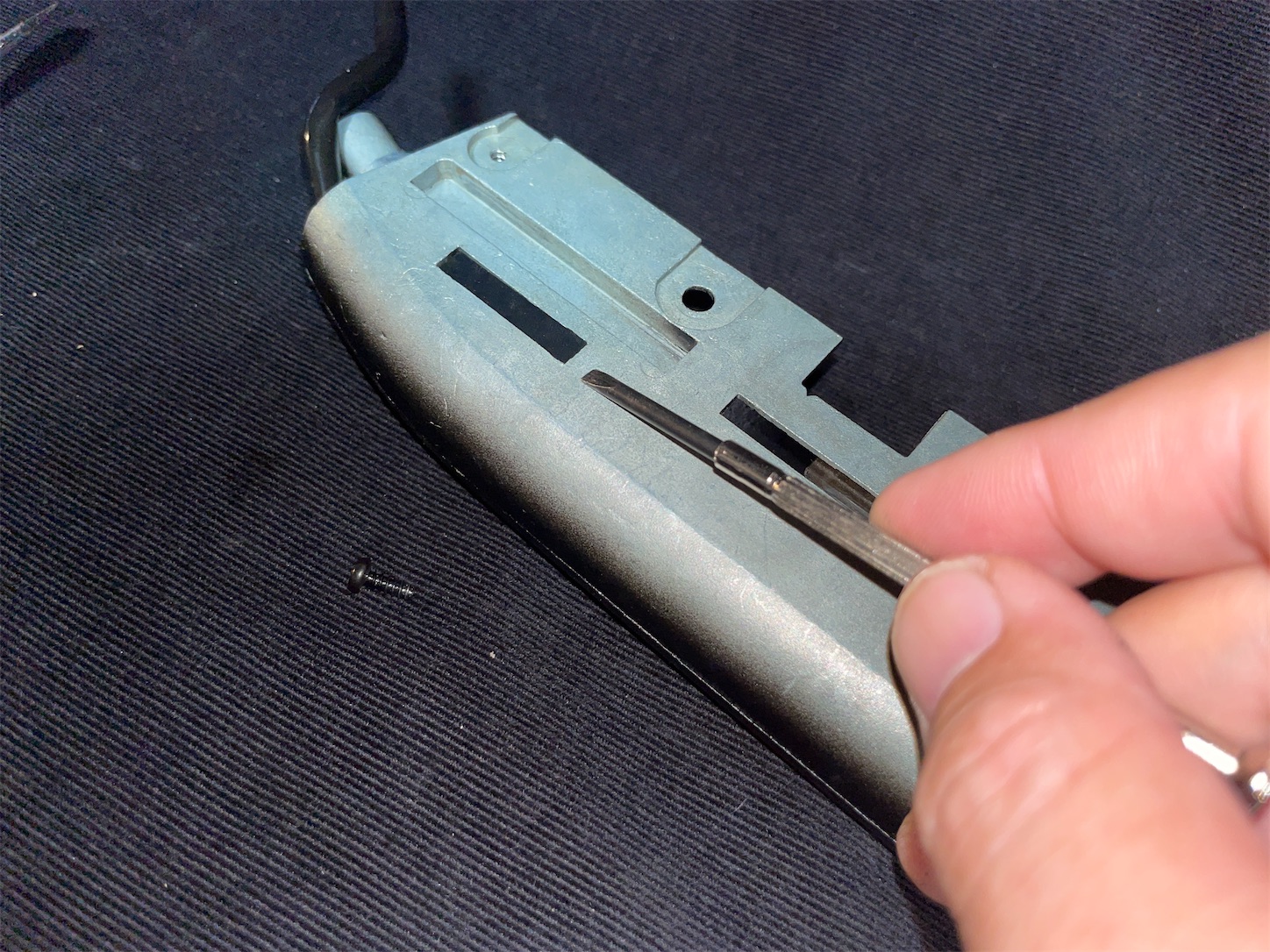

ココを外すと・・・








f:id:DELTAELITE-10mmAUTO:20211003202413j:image

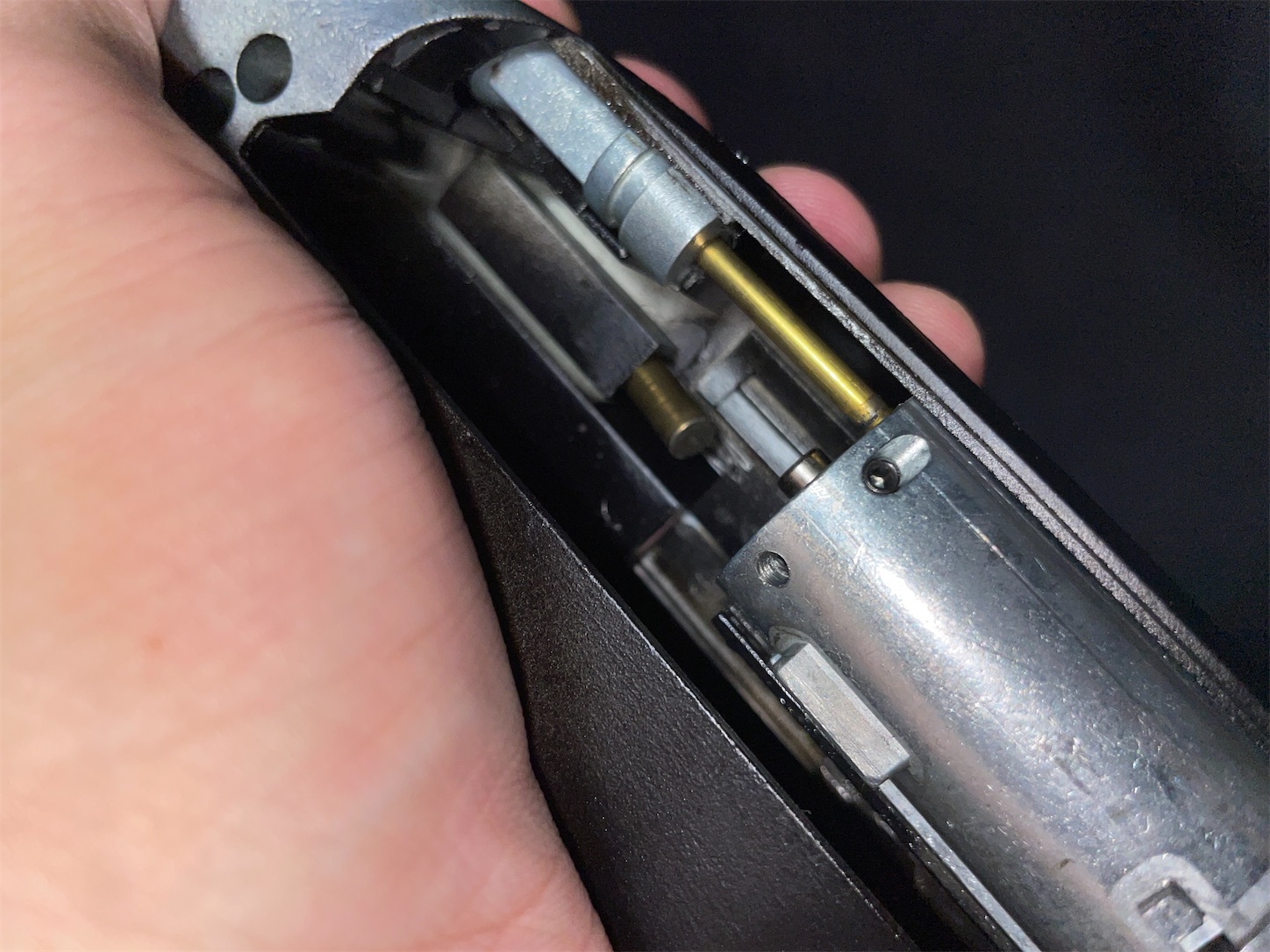

真鍮棒が外に向かって

飛び出します。すると外では・・・







f:id:DELTAELITE-10mmAUTO:20211003202425j:image

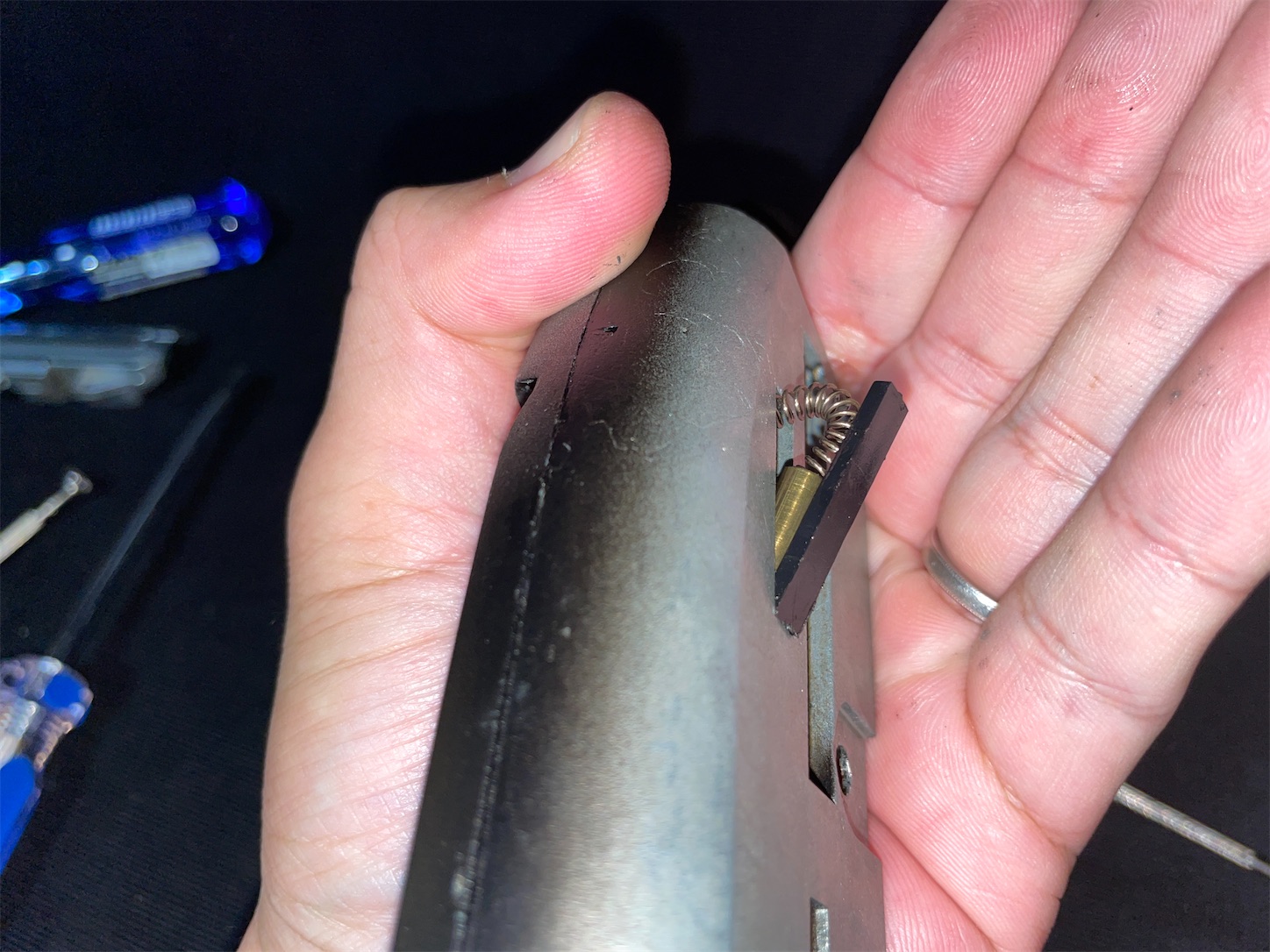

このようになっているわけです。

スプリングとガイドがついており、

ココでシリンダーを前進させています。





で、ココから先が問題。

シリンダーが取り出せないぜ!

(; ・`д・´)なんでよ?



確認できる限りのネジは

全て外したはずなんだッ。






f:id:DELTAELITE-10mmAUTO:20211003202503j:image

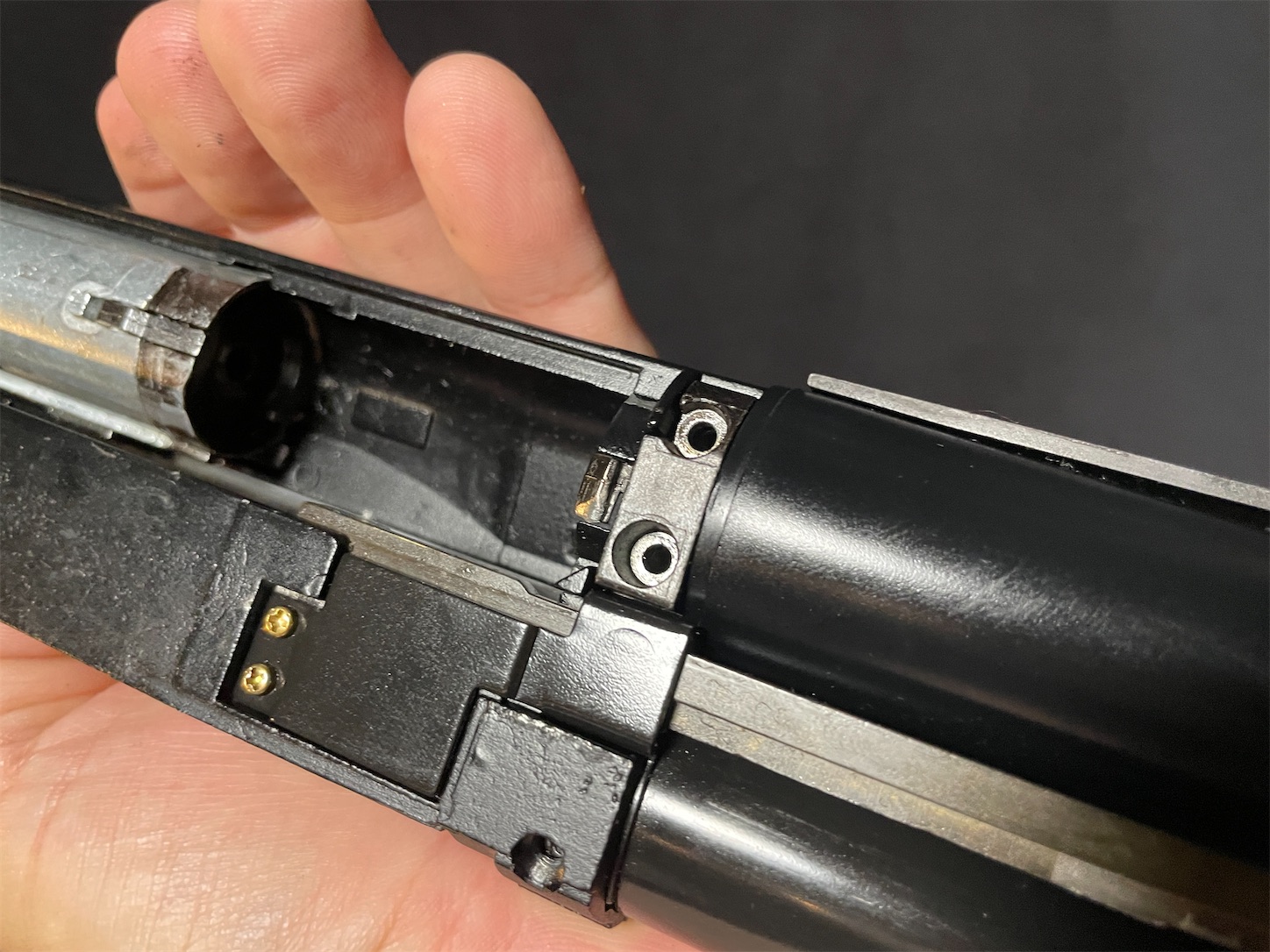

ココも・・・






f:id:DELTAELITE-10mmAUTO:20211003202456j:image

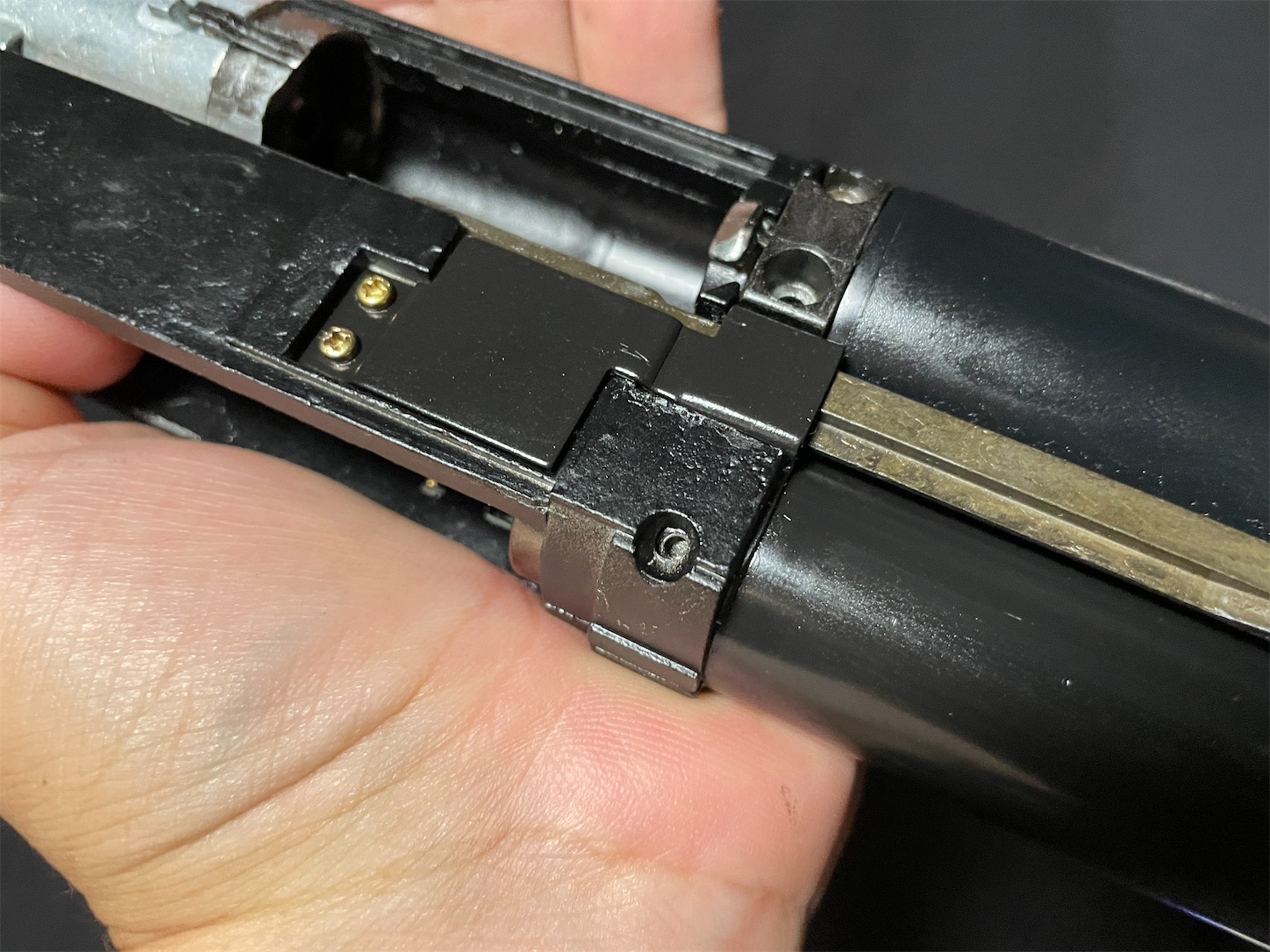

ココもだ・・・






f:id:DELTAELITE-10mmAUTO:20211003202445j:image

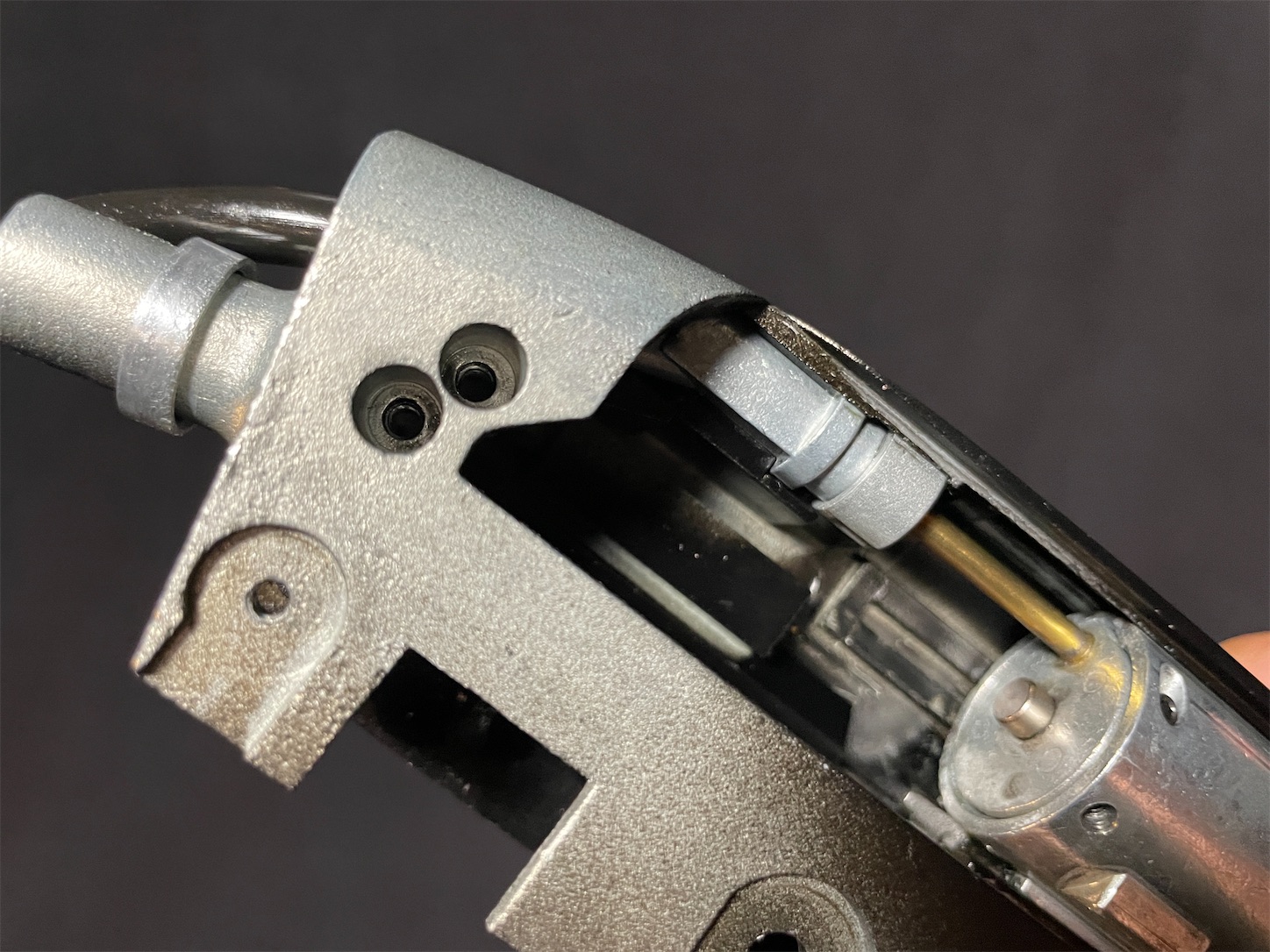

こっちも外したはずなのに・・・






f:id:DELTAELITE-10mmAUTO:20211003202345j:image

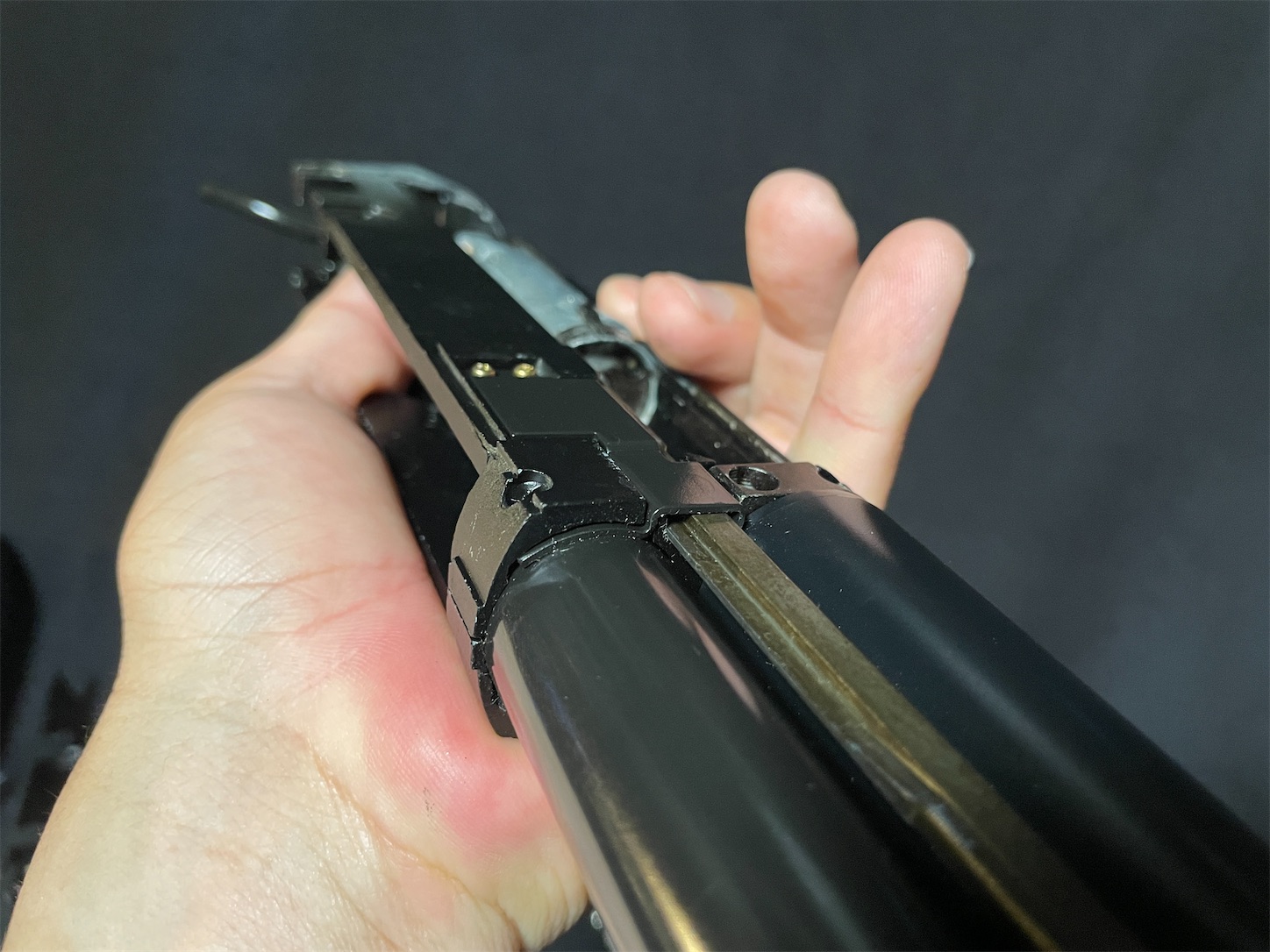

チューブ基部

バレル基部のビスも

外しておいたのに・・・取れない。




f:id:DELTAELITE-10mmAUTO:20211003202434j:image

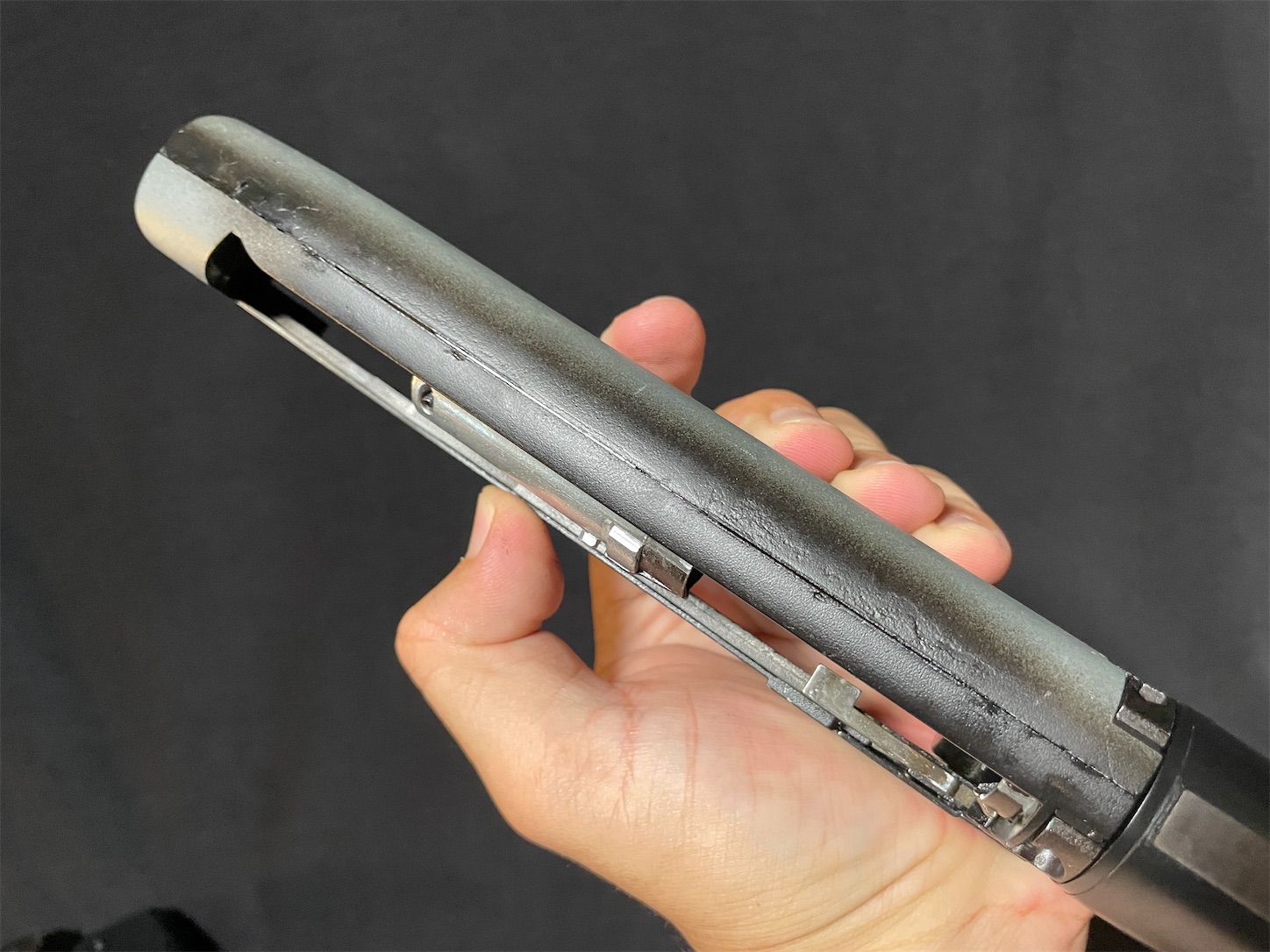

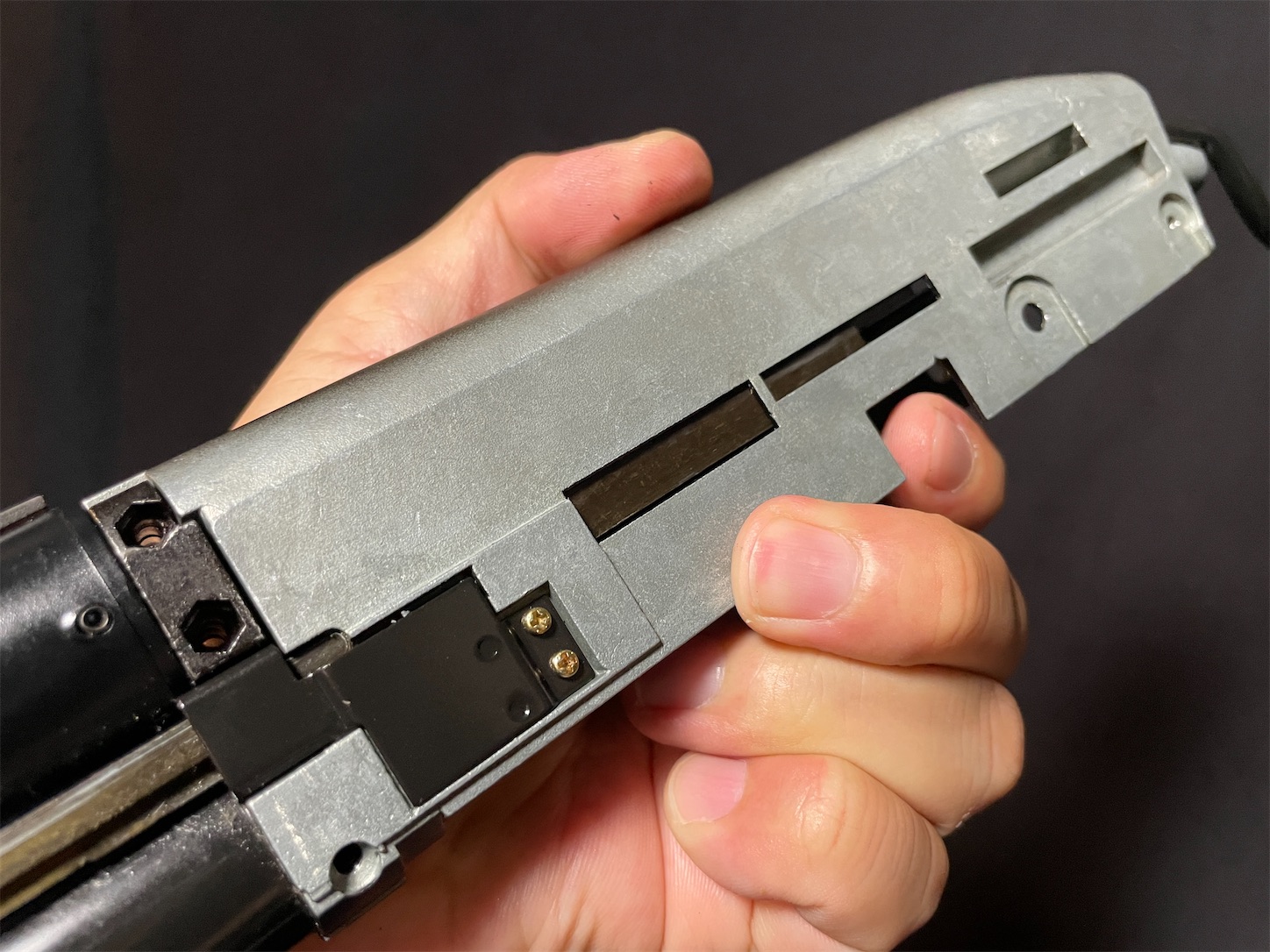

レシーバーは貝のように閉じたまま。




f:id:DELTAELITE-10mmAUTO:20211003202451j:image

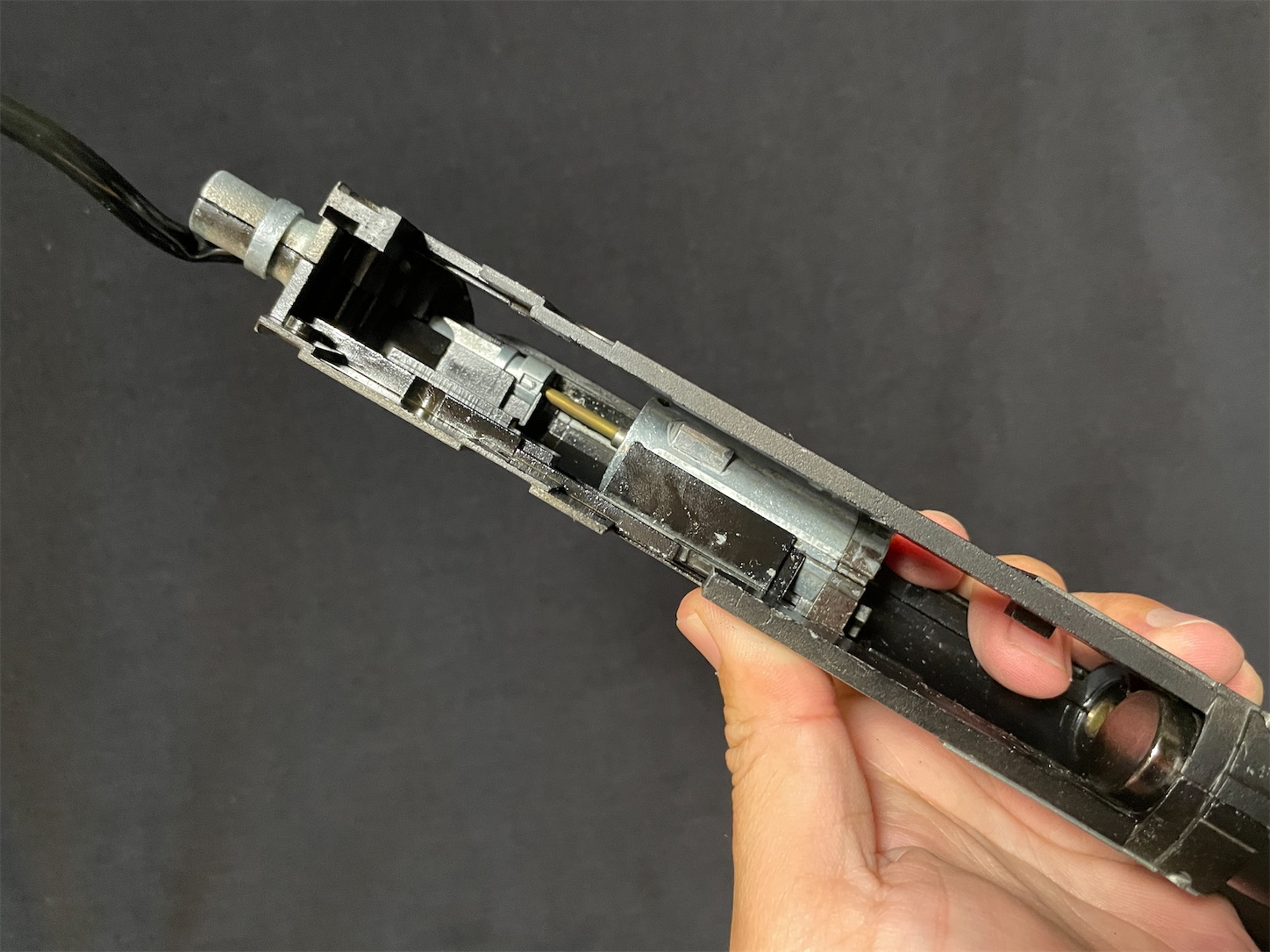

色々な角度から眺めてみるが・・・






f:id:DELTAELITE-10mmAUTO:20211003202500j:image







下から覗き込んだその時・・・





ん?






f:id:DELTAELITE-10mmAUTO:20211003202505j:image

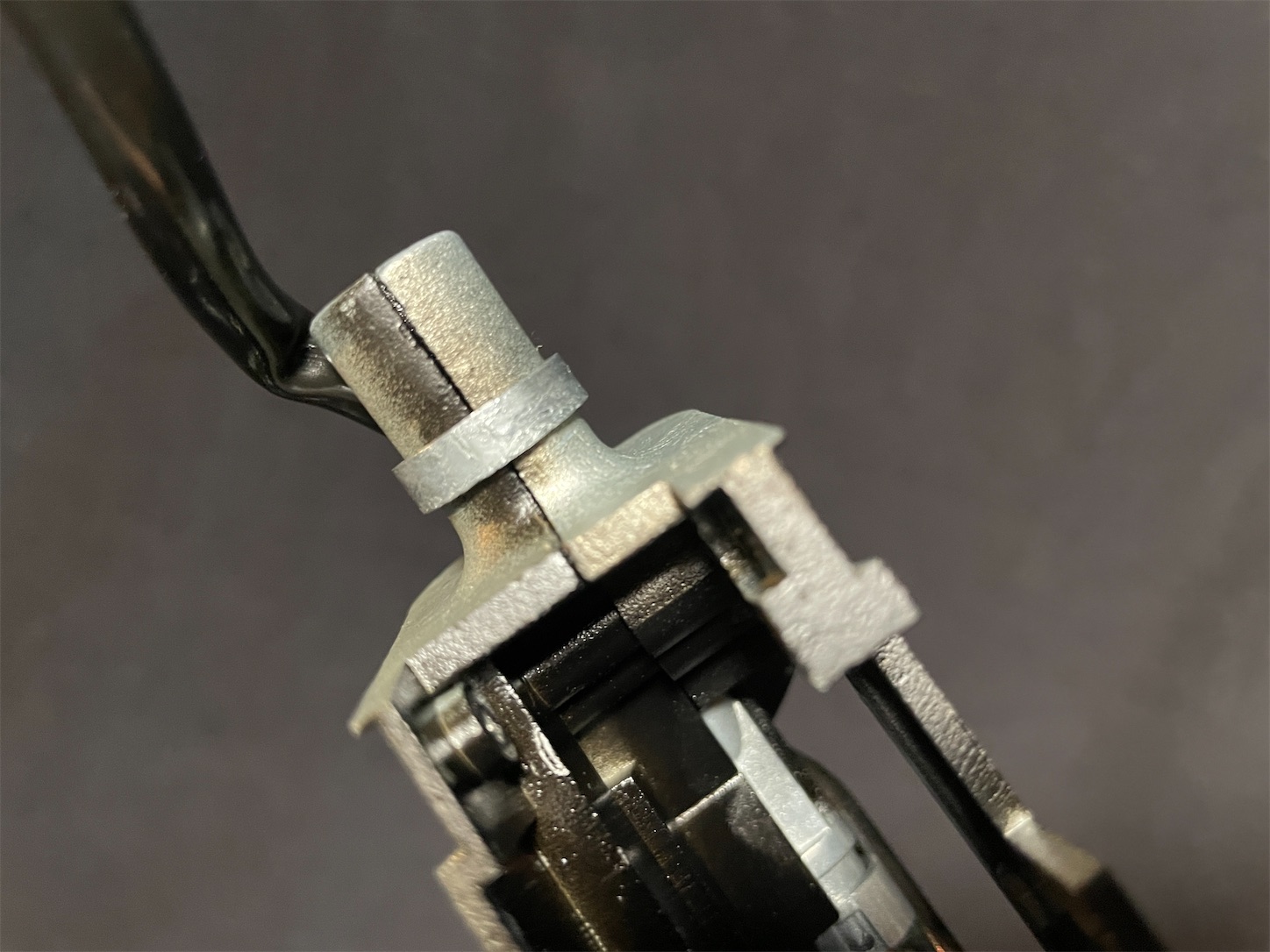

明らかに色の違うパーツ

そして何とも原始的な固定方法!





見つけた!

(; ・`д・´)








f:id:DELTAELITE-10mmAUTO:20211003202347j:image

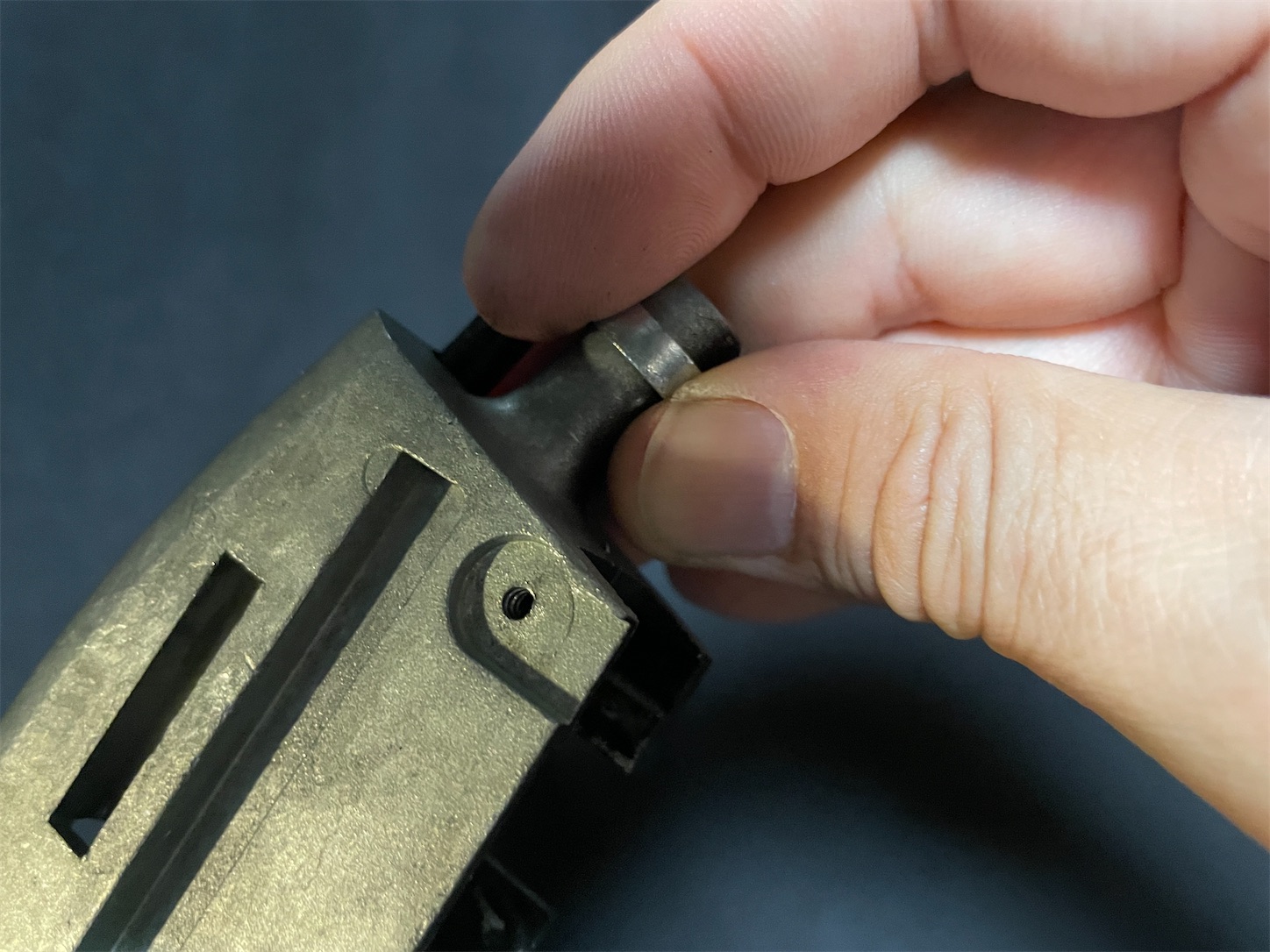

レシーバー後部を留めていたリングを

引き抜きます。






f:id:DELTAELITE-10mmAUTO:20211003202431j:image

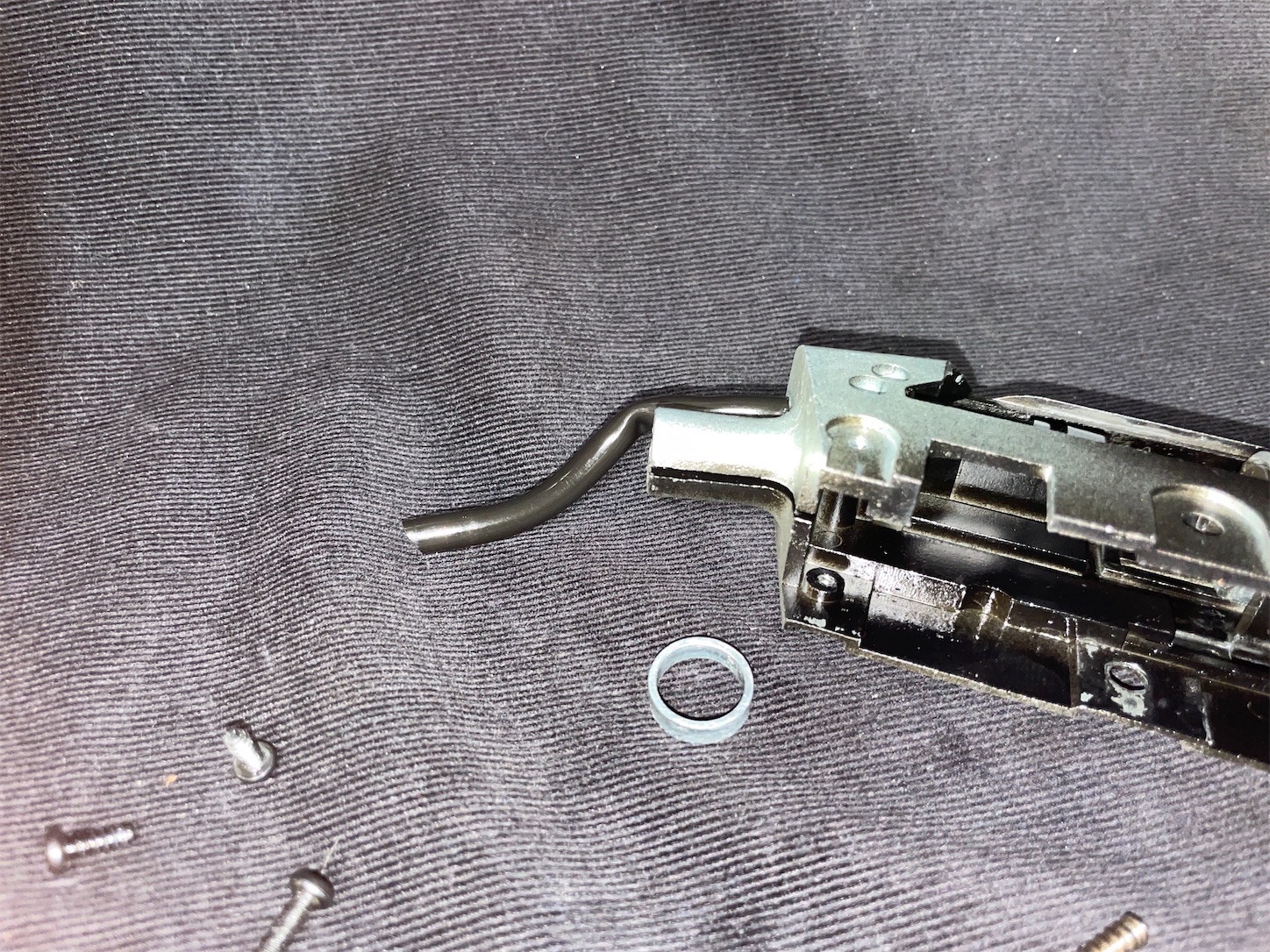

抜けたっ!

これでレシーバーの後端だけでも

少し浮いてくれれば

シリンダーとガスルートが取り出せる!








f:id:DELTAELITE-10mmAUTO:20211003202448j:image

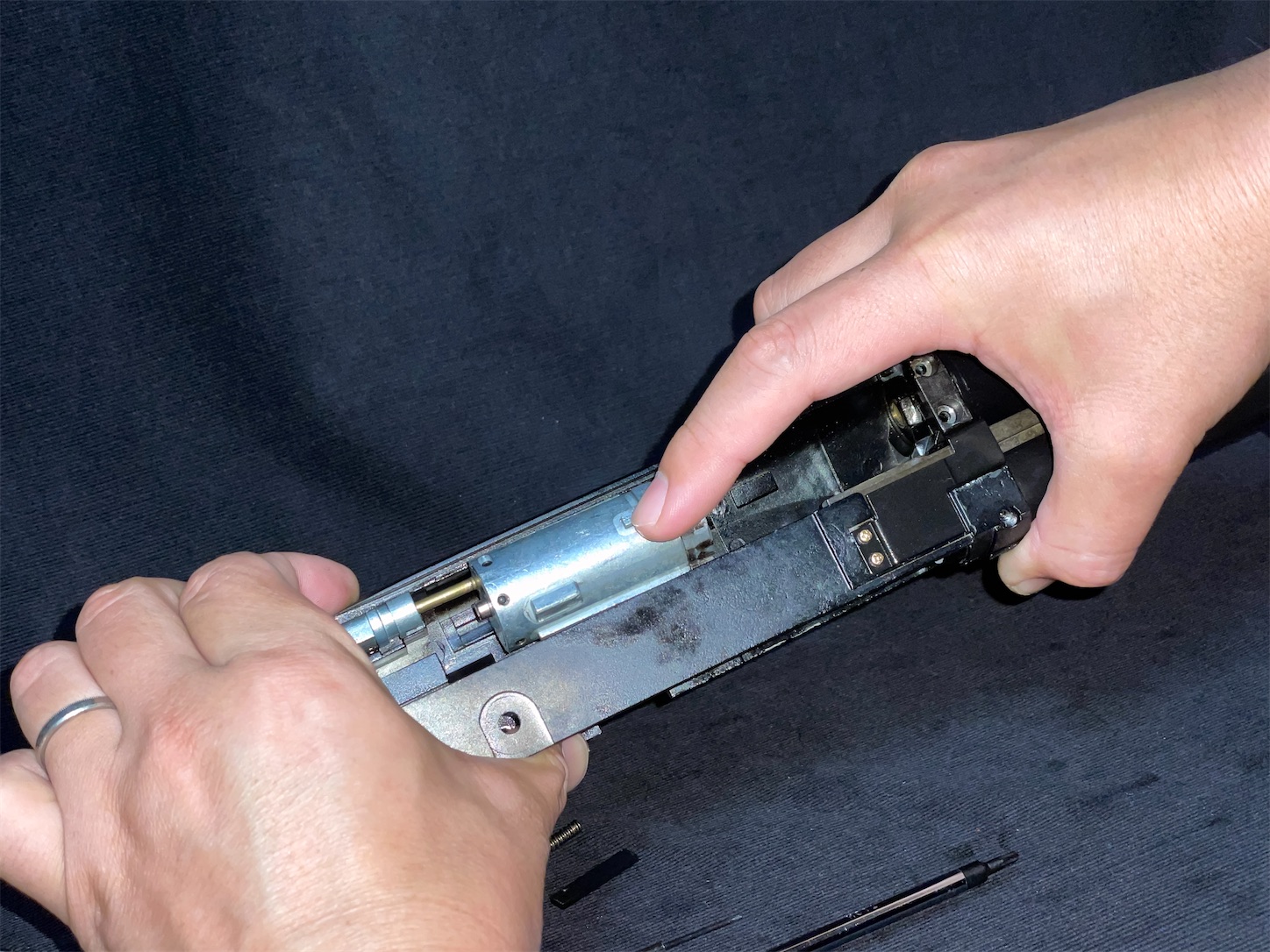

よっしゃ!

抜けた!






f:id:DELTAELITE-10mmAUTO:20211003202422j:image

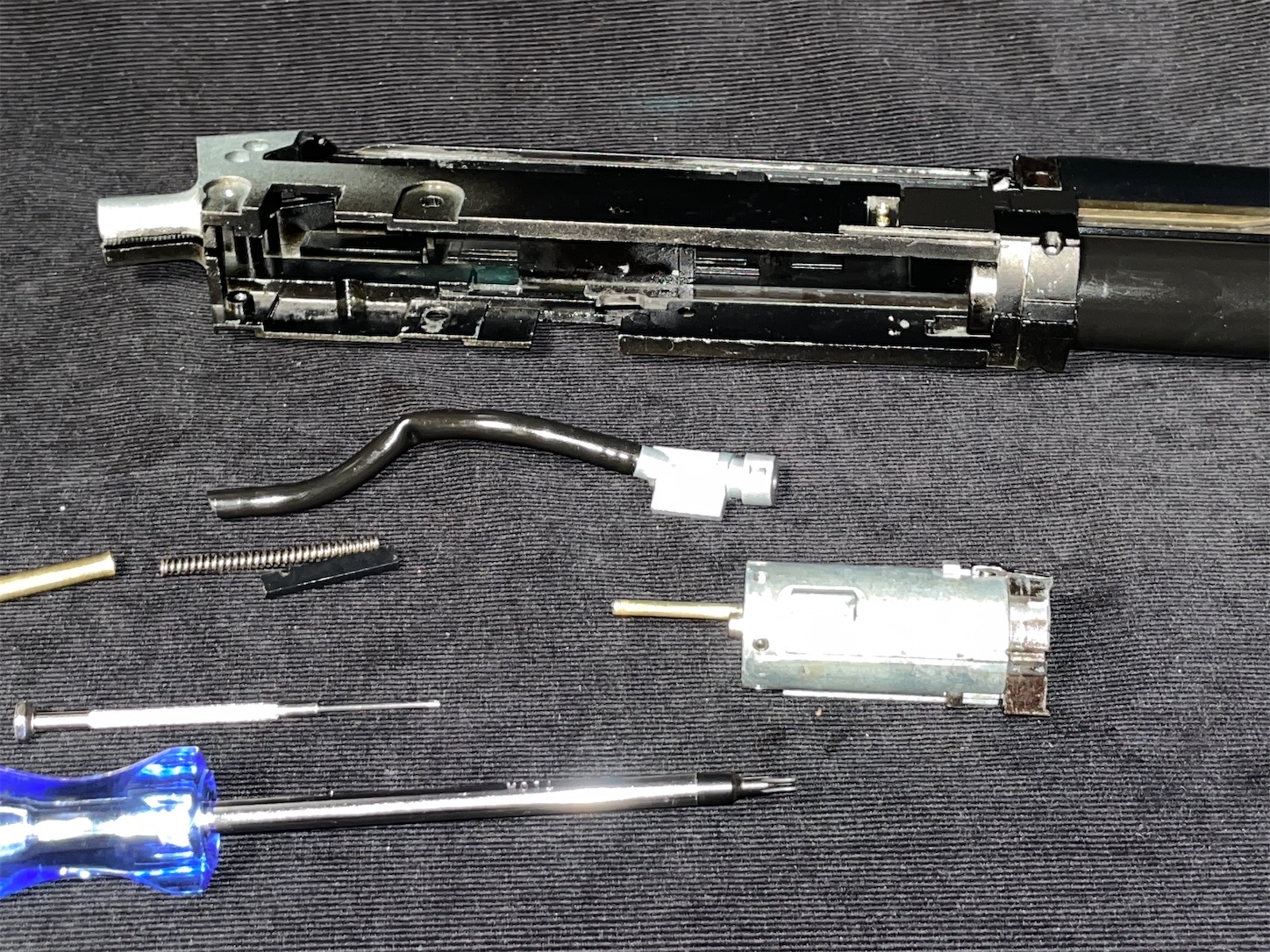

見ての通り、ガスルートのホースは

取回しがきつく、凹んでいます。

これがガス漏れの原因でした。









f:id:DELTAELITE-10mmAUTO:20211003202833j:image

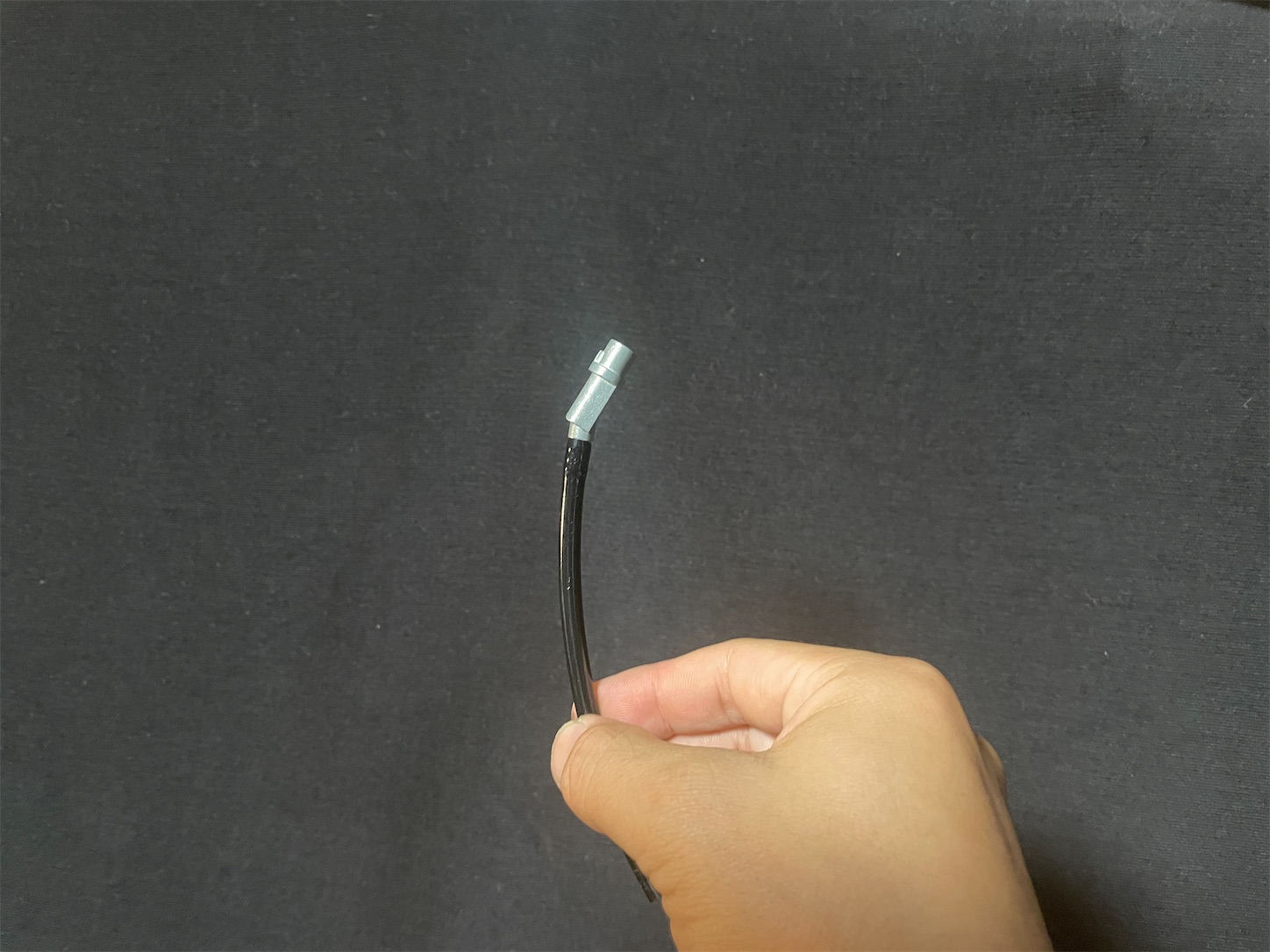

よし!

新しいホースを差し込んで、

元の通りに組み上げました。







これでようやく初速計測を・・・と

思いましたが、今度はまたトリガー不調。

Σ( ̄ロ ̄lll)









f:id:DELTAELITE-10mmAUTO:20211003202810j:image

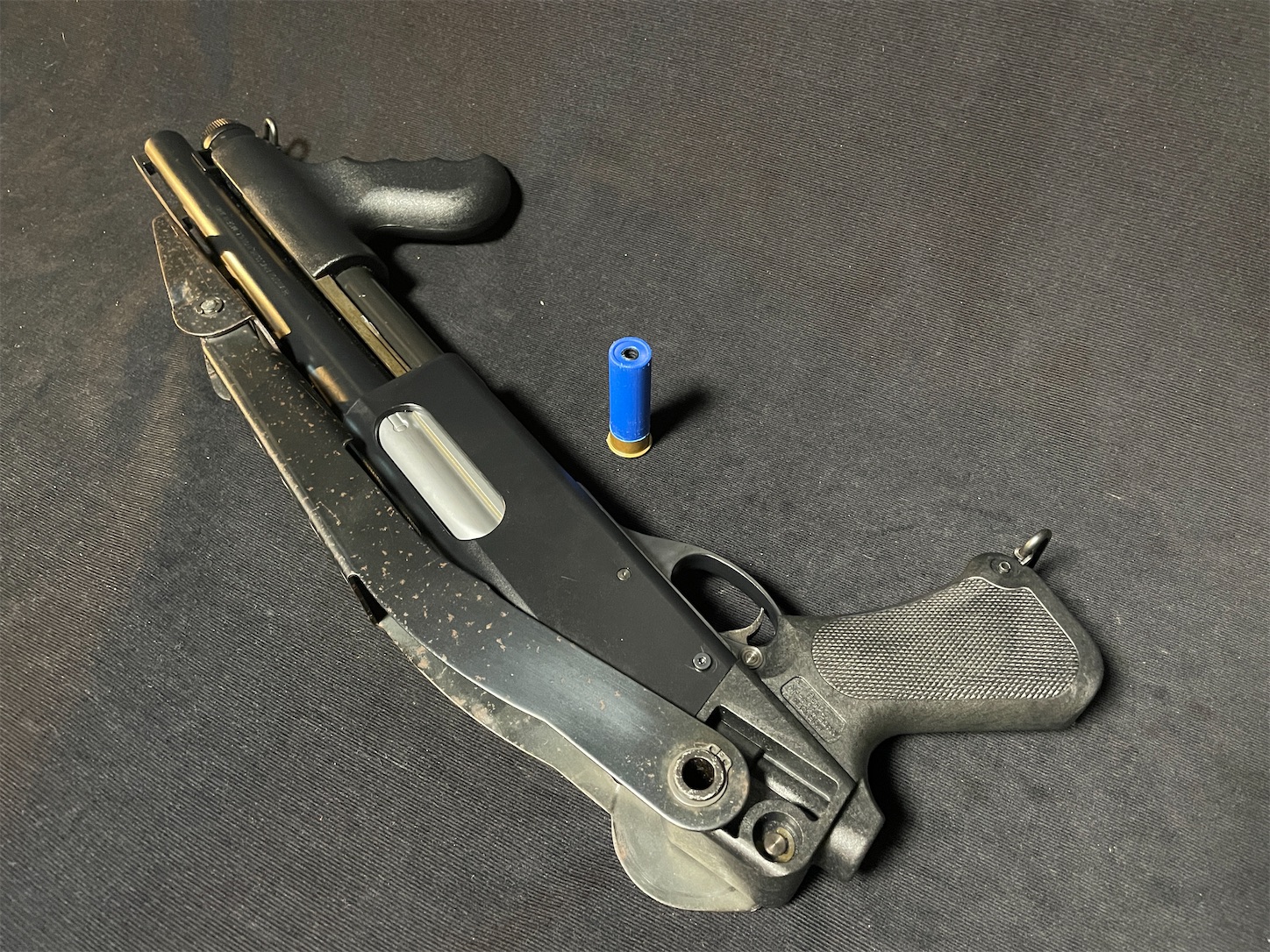

これはおそらくパーツの摩耗による

不調ではないかと考えられます。



以前同社のP38でも同じことがあり

ほんのちょっとした摩耗で

撃てなくなってしまった経験があります。







コンバットショーティ・・・

カッコいい銃なんだけどな・・・



今度マルゼンさんに相談してみよう。













結局不具合が直らなかった・・・。









まあ、別にいいよ。

そんな日もあるサ・・・

(;´・ω・)
