超激レアな銃 タナカ レミントンM700テイクダウンシルバーを・・・見るッ(機構編)

今日の記事では、

タナカ レミントンM700テイクダウンの

ギミックを中心にレビューします。









レミントーン

ギミーック

ワショーイ

(/・ω・)/







■セイフティ■

f:id:DELTAELITE-10mmAUTO:20221106175017j:image







ボルト後方のレバーがセイフティ。

F・・・ファイヤリングポジション

S・・・安全状態

となっていて、現在は発射可能な状態。



コッキングしないとSのポジションに

レバーを持ってくることはできない。



これは1911系やAR15系といった機構と

同じと思っていただいていいデス。

つまりダブルアクション機構がナイって事で

コック&ロックというわけです。



■コッキングインジケータ■
f:id:DELTAELITE-10mmAUTO:20221106175020j:image





ボルト後端にはコッキングインジケータがあり

これはライブで作動します。

こういったギミックもリアルに再現している

タナカワークスさん・・・素晴らしい。





ボルトを跳ね上げますと・・・






f:id:DELTAELITE-10mmAUTO:20221106175024j:image





中のインジケータがせり出し始めます。










f:id:DELTAELITE-10mmAUTO:20221106175029j:image





ボルトハンドルの跳ね上がりは約45°程度で

スコープへの干渉はありません。





f:id:DELTAELITE-10mmAUTO:20221106175032j:image





ボルトを戻し、ハンドルを下ろして

射撃体勢に入ると、インジケータが突出して

撃発可能状態であることを示し、

セイフティも使用できるようになります。








f:id:DELTAELITE-10mmAUTO:20221106175035j:image





コッキングインジケータ作動の様子。

発射前は後方に飛び出しています。







トリガーを引く・・・







パンッッ☆












f:id:DELTAELITE-10mmAUTO:20221106175039j:image







インジケータが引っ込みました。

これで射撃完了の合図となります。







■ポート内■
f:id:DELTAELITE-10mmAUTO:20221106175042j:image





このライフルはボックスマガジン式のため

ボルトを引くとマガジンリップと放出口を

見ることが出来ます。






f:id:DELTAELITE-10mmAUTO:20221106175045j:image





ボルト側にはノズルが見えます。

真鍮部品がノズルです。







■マガジン■
f:id:DELTAELITE-10mmAUTO:20221106175049j:image







実銃のマガジン部分と同じ位置に

ボックス形状のマガジンを装填します。











マガジン前面にBB弾を装填します。

装弾数は10発となっております。








f:id:DELTAELITE-10mmAUTO:20221106175052j:image



上から見たところ。



左から順に

・ガス注入口

・ガス放出口

・マガジンフォロアー

となっています。






f:id:DELTAELITE-10mmAUTO:20221106175056j:image





マガジンの底部はシルバーに塗装されており、

他の部分は黒のままとなっています。






f:id:DELTAELITE-10mmAUTO:20221106175100j:image





装填するとこのようにシルバー部分のみが

露出しているので、雰囲気は損ないません。







■トリガーガード■

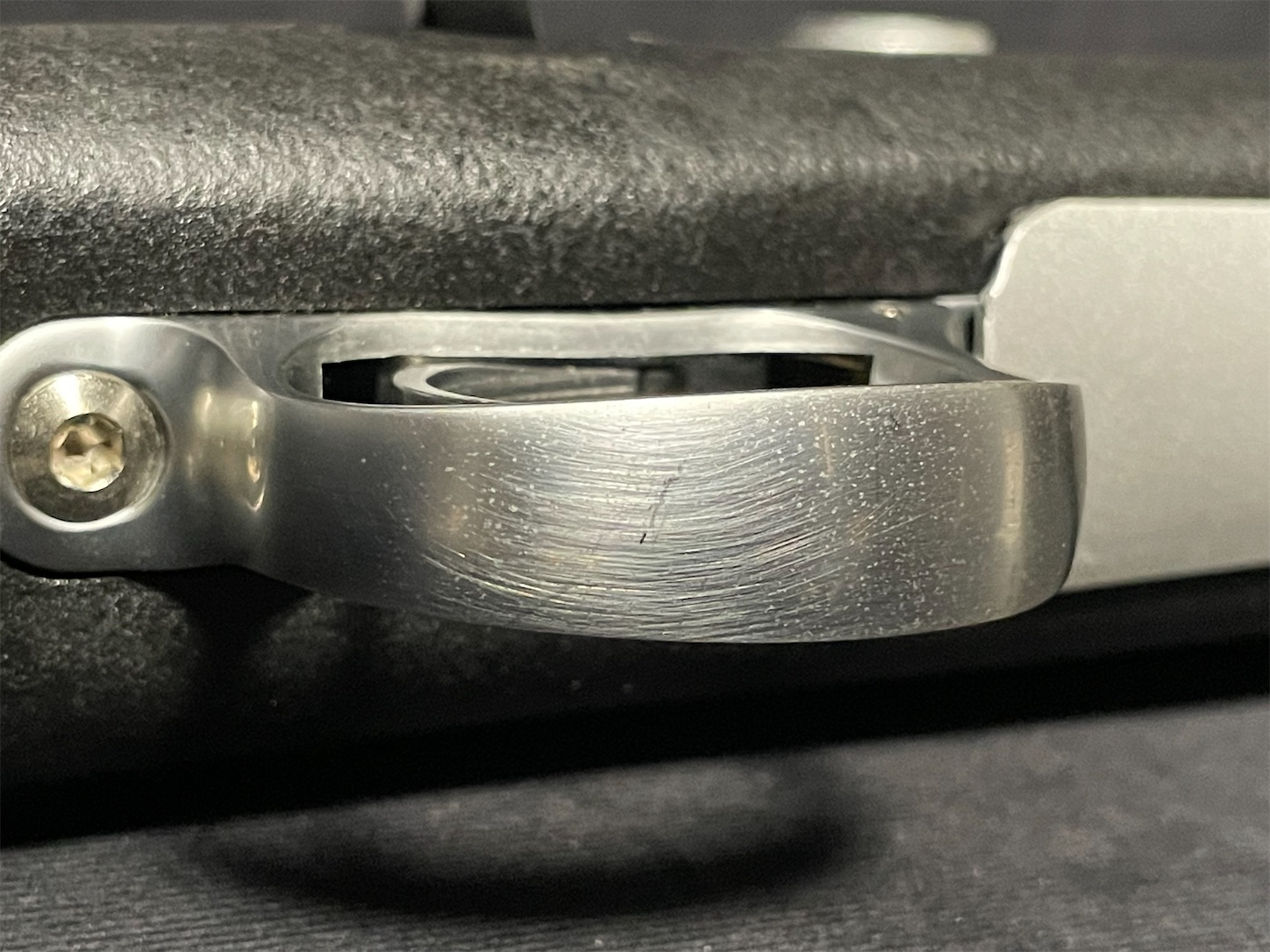

f:id:DELTAELITE-10mmAUTO:20221106175105j:image







白いツブツブが出ていますね。

これはシリコンオイルを吹いて

表面を拭き上げることで、

除去・防止することが出来ます。













■マガジンキャッチ■

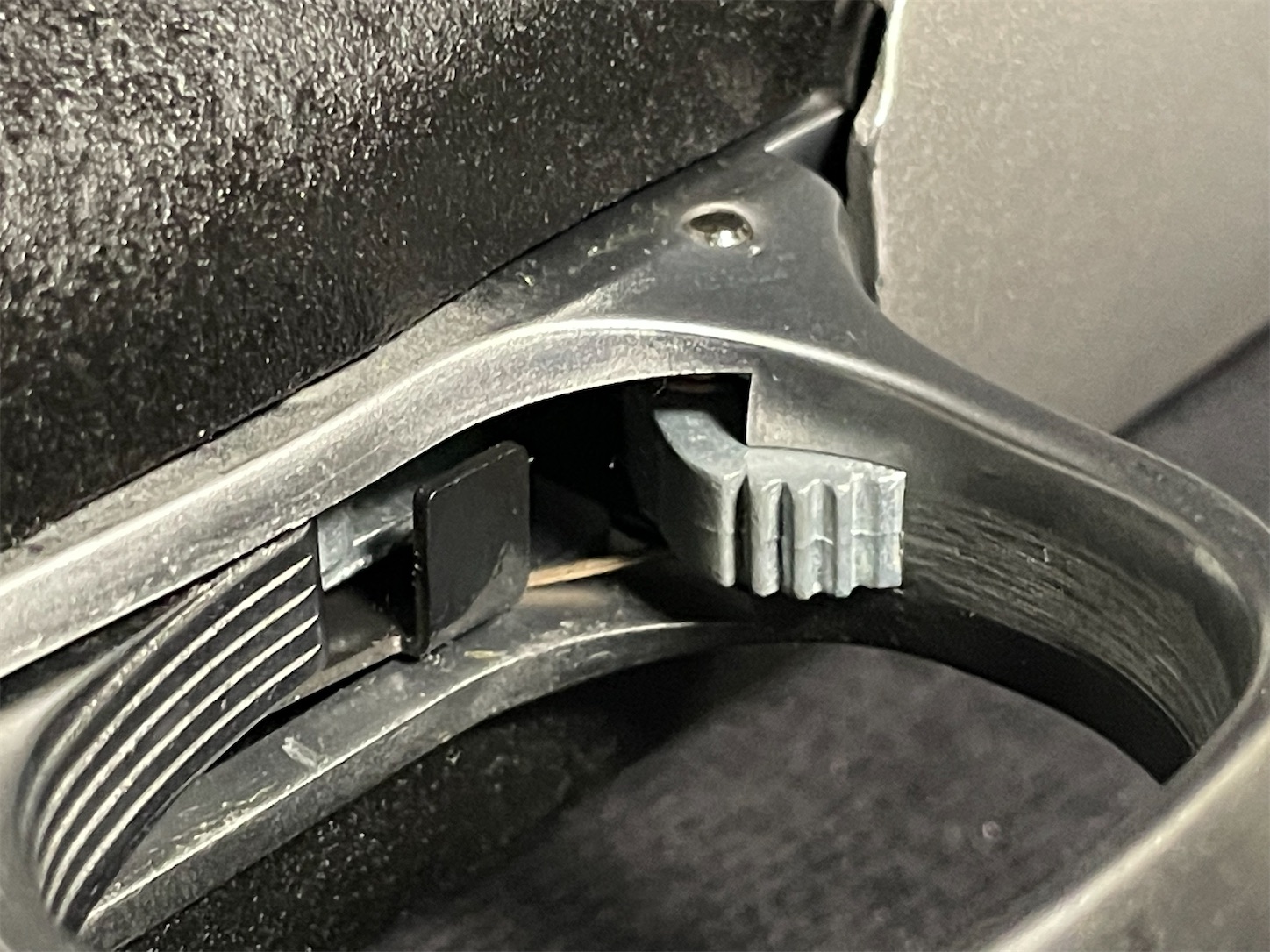

f:id:DELTAELITE-10mmAUTO:20221106175108j:image







トリガーガード前方のラッチを押すことで

マガジンが取り出せます。



マガジンは自重で落下しますが、

足の上に落っことすとめちゃ痛いです。

※過去に経験あり※







■ボルトリリースボタン■
f:id:DELTAELITE-10mmAUTO:20221106175112j:image





目立たないパーツですが、

トリガーとマガジンキャッチの間には

黒い樹脂のパーツが見えます。





これはボルトリリースボタンです。





ココを押しながらコッキングすると

ボルトを引き抜くことが出来ます。







■ボルト■
f:id:DELTAELITE-10mmAUTO:20221106175116j:image





コッキング機能とガスルート機能を

併せ持ったボルトとなっています。






f:id:DELTAELITE-10mmAUTO:20221106175119j:image





黒い丸型のパーツがマガジンの放出口と合って

吹き出したガスを前方のノズルに送ります。







ちなみに、この個体は銃刀法規制対応品で

メーカーが改良したロットのモノですが、

PCS(Power Control System)機能を搭載した

古いバージョンのモノですと、

夏場は初速がオーバーしてしまいます。





そこで・・・

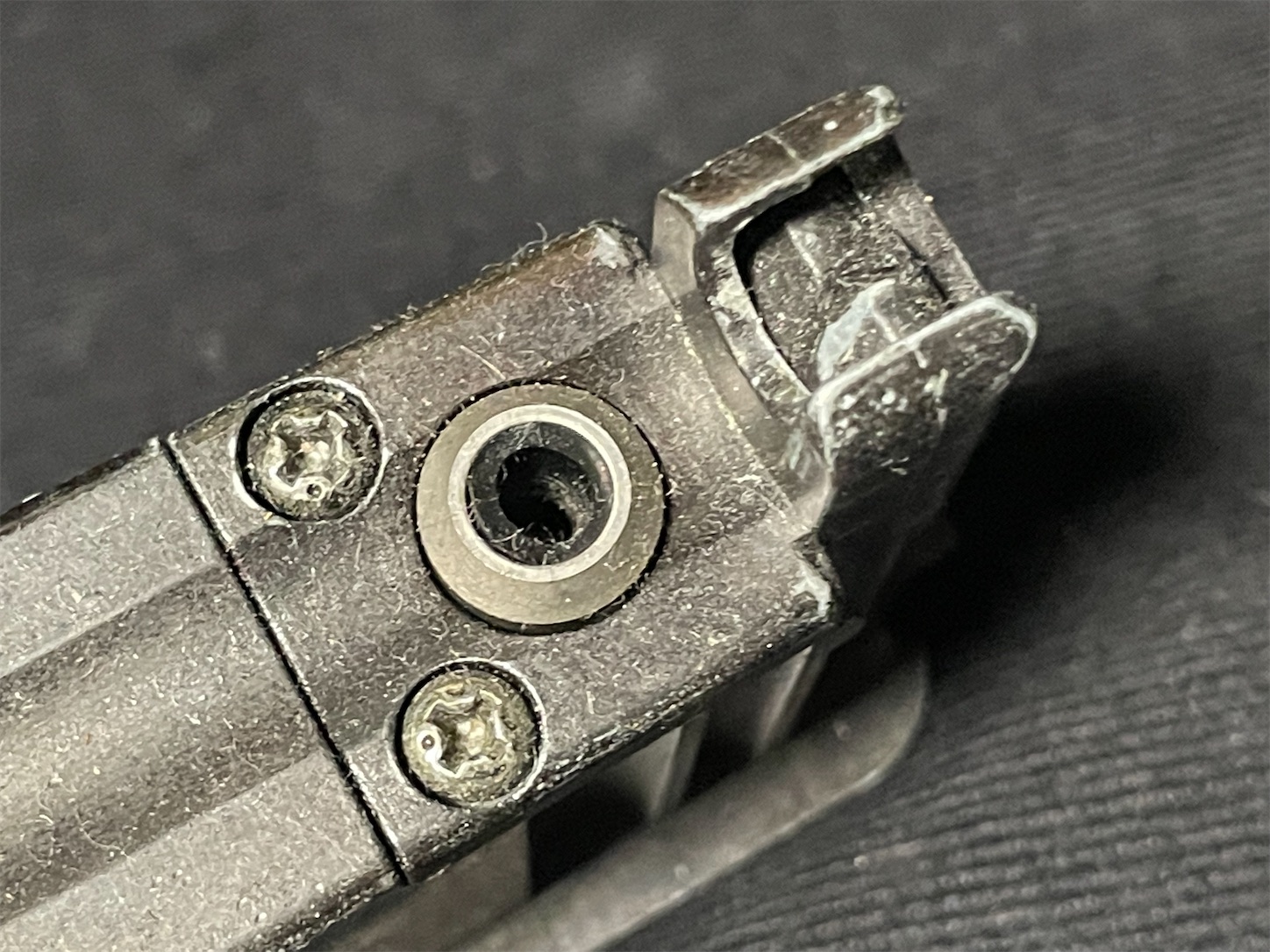

f:id:DELTAELITE-10mmAUTO:20221106175123j:image







マガジンの放出口にカラーを圧入して

放出量を絞ることで、初速オーバーを

防ぐことが出来ます。



また銃本体のノズル内にカラーを圧入しても

同様に初速オーバーを防ぐ効果がアリマス。



もしオークションやリサイクルショップ等で

タナカのマガジン式ガスライフルを買う時は

初速オーバーにならないよう、十分注意を

払ってください。







以上、ギミックの説明も含めて

M700の機構をご紹介致しまシタ。









次の記事ではいよいよこのモデルの真骨頂。

テイクダウンの様子をレビューします。







(・ω・)ノ

テイクダウンの記事は

続くよー
